Klein Tools VDV501-853 Scout Pro 3 Network Kablo Test Cihazı
Klein Tools VDV501-853 Scout Pro 3 network kablo test cihazı, Test + Map uzak birim kitiyle ses, data ve video kablolarını bulur ve test eder. PoE, PoE+, A ve B bağlantı standartlarını ve gerilimi tanımlar, kablo uzunluğunu ölçer. Gövdede saklanan uzak birim ve 5 ek uzak birimle her kurulumu doğrulamak isteyen network ve zayıf akım ekipleri için uygundur.
VDV501-853 Scout Pro 3 Network Kablo Test Cihazı Öne Çıkan Özellikler
- Ses (RJ11/12), data (RJ45) ve video (F konnektör) koaksiyel bağlantılarını test eder.
- PoE (Power over Ethernet) varlığını algılar, tanımlar ve test eder.
- Kablo haritası testiyle yanlış bağlantı, ayrık çift, kısa devre, açık devre ve ekranlama kontrolü yapar.
- 609,6 m'ye kadar kablo uzunluğu ölçer.
- Çoklu ton üreteciyle kablo, kablo çifti ve tek iletken takibi yapar (ayrı satılan analog prob VDV500-123 gerekir).
- Hub blink moduyla hub veya switch üzerindeki port konumu belirlenir.
- 1 gövdede saklanan uzak birim (#1) ve 5 Test + Map uzak birimi (#2–#6) ile hızlı kablo tanımlama yapılır.
- Arka aydınlatmalı LCD ekran kablo uzunluğunu, kablo haritasını, kablo kimliğini ve test sonuçlarını gösterir.
Kullanım Alanları
- Network kablo kurulumlarının doğrulanması
- Telefon ve koaksiyel hatlarda bağlantı testi
- PoE beslemeli hatların tespiti
- Hub veya switch üzerinde port konumunun bulunması
- Çoklu kablo uçlarının uzak birimlerle tanımlanması

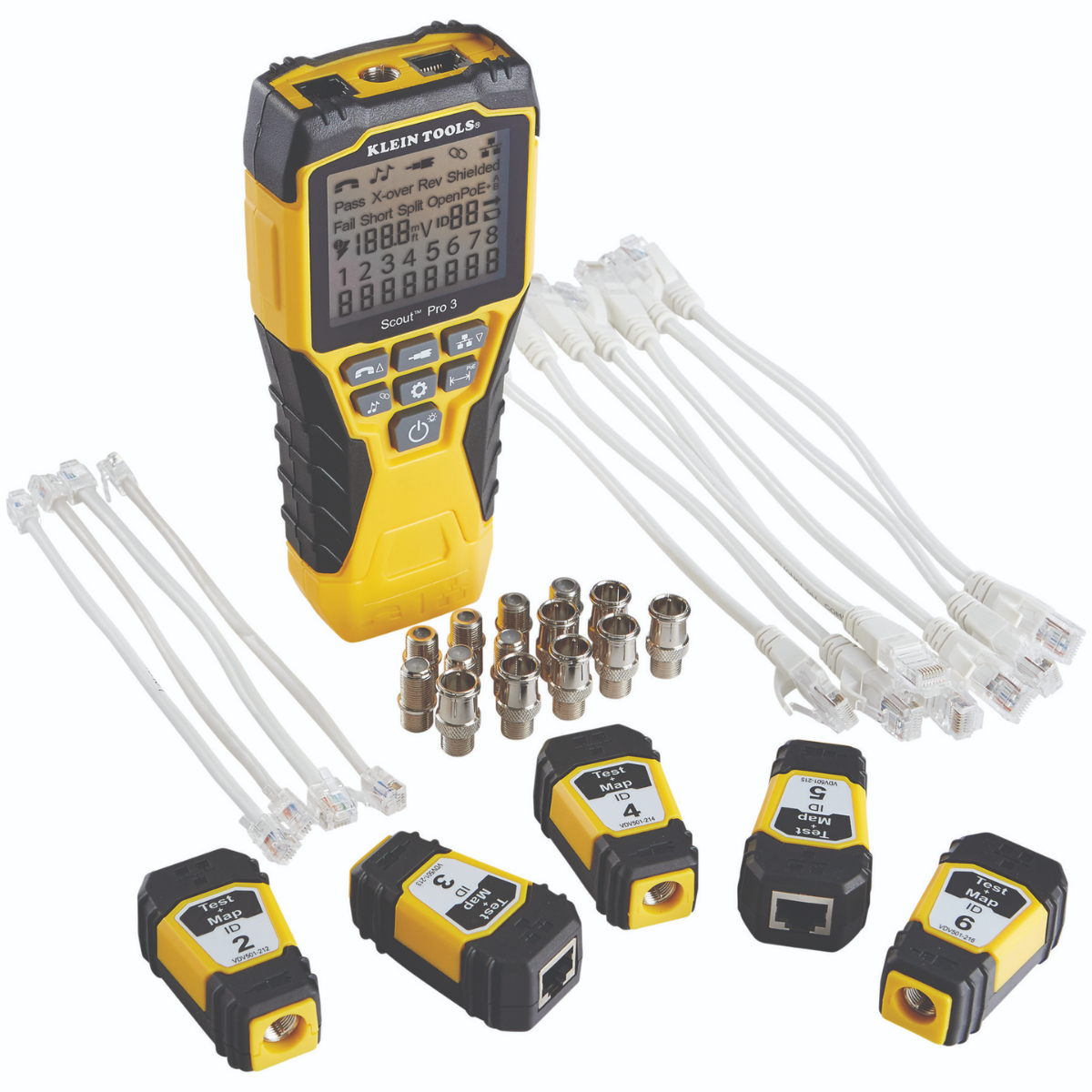

Kutu İçeriği
- Scout Pro 3 test cihazı
- Gövdede saklanan Test + Map uzak birimi (#1)
- 5 adet Test + Map uzak birimi (#2–#6)
- 7 adet dişi-dişi koaksiyel ek adaptörü
- 7 adet erkek-dişi koaksiyel ek adaptörü
- 7 adet RJ45 ara kablo (15,24 cm)
- 2 adet RJ11 ve 2 adet RJ12 ara kablo (15,24 cm)
- Taşıma çantası
- 9 V alkalin pil
VDV501-853 Scout Pro 3 Kablo Test Cihazı Hakkında
VDV501-853 Scout Pro 3, RJ11, RJ12, RJ45 ve F konnektör ile sonlandırılmış kabloları test eden ve arıza arayan taşınabilir bir ses, data ve video kablo test cihazıdır. Kablo uzunluğunu kablonun kapasitif özelliğini kullanarak hesaplar ve ses, data ve video kabloları için ayrı uzunluk sabiti saklar. Her testten önce RJ45 data kablosunda gerilim kontrolü yapılır; gerilim bulunursa test çalıştırılmaz ve ekranda şimşek simgesi yanar. RJ jakları dahili bağlantıları paylaştığından doğru sonuç için aynı anda yalnızca bir RJ kablo bağlanmalıdır; bir RJ kablo ile bir koaksiyel kablo ise birlikte bağlanabilir.
Ekranın üst satırı test edilen kablo tipini ve ton ya da hub blink modunu gösterir. Doğru bağlanmış kabloda "Pass", çapraz kabloda "X-over", ters pinli ses kablosunda "Rev", iki ucu doğru bağlanmış ekranlı kabloda "Shielded" yanar; alt satırlardaki kablo haritasında kesik çizgiler kısa devre olan pinleri gösterir. LanMap ve CoaxMap uzak birimleri yalnızca konum tanımlar; Test + Map uzak birimleri kablo haritası ve uzunluk testi de yapar.
VDV501-853 Ölçüm ve Test Fonksiyonları
| Fonksiyon | Değer |
|---|---|
| Uzunluk ölçüm yöntemi | Kapasitans |
| Uzunluk sabiti aralığı | 33–132 pF/m (düzenleme pF/ft modunda, 0,1 pF/ft adımla) |
| Varsayılan uzunluk sabiti | Ses: 17,0 pF/ft; data ve video: 15,0 pF/ft |
| Sabit ton frekansları | 800, 1000, 1200, 1400, 1500 Hz |
| Değişken ton frekansları | 800/1000 Hz, 1000/1500 Hz |
| PoE testi | PoE veya PoE+; A, B veya AB yapılandırması; PSE gerilimi |
| Gerilim uyarısı | PoE portunda 70 V üzeri; diğer portlarda herhangi bir gerilim |
| Eş zamanlı süreklilik ve konum testi | Test + Map uzak birimleriyle 12 konuma kadar |
Değerler Klein Tools kullanım kılavuzundan alınmıştır.
Genel ve Çevresel Özellikler
| Özellik | Değer |
|---|---|
| Çalışma sıcaklığı | 0 – 50 °C |
| Saklama sıcaklığı | -20 – 60 °C |
| Bağıl nem | %10 – %90, yoğuşmasız |
| Hasarsız azami gerilim (iki pin arası, RJ jak) | 66 V DC veya 55 V AC |
| Hasarsız azami gerilim (F konnektör) | 66 V DC veya 55 V AC |
| Bekleme pil ömrü (9 V alkalin) | 4 yıl (aktif 50 saat, arka aydınlatma kapalıyken) |
| Otomatik kapanma | 5 dakika işlem yapılmadığında; ton modunda 60 dakika |
| Uygunluk işaretleri | CE, UKCA |
VDV501-853 Scout Pro 3 Network Kablo Test Cihazı Nasıl Kullanılır?
RJ45 veya RJ11/RJ12 Kabloda Kablo Haritası Testi Nasıl Yapılır?
- RJ fişi takmadan önce kontrol edin; kontaklar fişin plastik gövdesinin içinde kalmalıdır.
- Kablonun bir ucunu cihazın üstündeki RJ45 (data) veya RJ11/RJ12 (ses) portuna takın; duvar prizi test ediyorsanız sağlam olduğu bilinen bir ara kablo kullanın.
- Kablonun diğer ucunu test uzak biriminin ilgili portuna bağlayın; yalnızca konum tanımlayan uzak birimler bu testte kullanılamaz.
- Data (C) veya Voice (A) tuşuna basarak testi başlatın.
- Sonucu ekrandan okuyun: hata yoksa "Pass", standart dışı bağlantıda "Fail" ile birlikte "Short", "Split" veya "Open" göstergesi yanar.
Kablo Uzunluğu Nasıl Ölçülür?
- Power (G) tuşuyla cihazı açın.
- Kablonun bir ucunu RJ45, RJ12 veya F konnektör portuna takın; diğer ucu sonlandırılmamış bırakın.
- Length (F) tuşuyla uzunluk moduna geçin.
- Kablo tipine göre Data (C), Voice (A) veya Video (B) tuşuna basın; data kablosunda ölçülecek çifti Data (C) tuşuna art arda basarak seçin.
- Uzunluğu ekrandan okuyun. Kablo gövdede saklanan uzak birimle sonlandırılmışsa okunan değerden 30,48–60,96 cm düşün.
PoE Testi Nasıl Yapılır?
- Power (G) tuşuyla cihazı açın.
- PoE beslemeli RJ45 kabloyu sağ yandaki PoE portuna takın; PoE enerjili kablolar için tasarlanan tek port budur, AC enerjili kabloları hiçbir porta bağlamayın.
- Length (F) tuşuna uzun basarak PoE testini başlatın.
- Güç varsa şimşek simgesi ve PSE gerilimi görünür.
- "PoE" veya "PoE+" modunu ve "A", "B" ya da "AB" yapılandırmasını okuyun.
VDV501-853 ile Benzer Klein Network Kablo Test Cihazları
| Özellik | VDV501-853 | VDV501-770 | VDV526-100 |
|---|---|---|---|
| Ekran | Arka aydınlatmalı LCD | Arka aydınlatmalı LCD | LED |
| Desteklenen uzak birim | 18 | 41 | VDV999-150 |
| Çoklu ton üreteci | Var (5); VDV500-123 prob gerekir | Var (5); VDV500-223 prob gerekir | Yok |
| Pil ve pil ömrü | 9 V alkalin; aktif 50 saat | 3 x AA alkalin; aktif 15 saat, bekleme 1 yıl | 1 x 9 V; aktif 80 saat, bekleme 3,5 yıl |
| Düşme dayanımı | 2 m | 2 m | 0,6 m |
PoE beslemeli hatları da test etmek ve 6 uzak birimli hazır kitle çalışmak için VDV501-853, daha fazla uzak birim desteği (41) için VDV501-770 uygundur. Yalnızca RJ sonlandırmalı kablolarda hızlı LED'li kontrol için VDV526-100 yeterlidir.
Karşılaştırılan modeller: Klein Tools VDV501-770 Scout® Pro Max Ağ Kablosu Test Cihazı, Klein Tools VDV526-100 LAN Explorer Network Kablo Test Cihazı
Bakım ve Güvenli Kullanım Önerileri
- Pil değişiminde kapak vidasını No. 2 yıldız tornavidayla gevşetin, yeni 9 V alkalin pili kabloları pilin altından gövdenin içine doğru kalacak şekilde takın ve vidayı aşırı sıkmayın.
- Düşük pil simgesi yandığında pili değiştirin; bu aşamada sonuçlar güvenilir olmayabilir.
- Cihazı kapatıp kabloları ayırdıktan sonra nemli bezle temizleyin; aşındırıcı temizleyici veya çözücü kullanmayın.
- Uzun süre kullanılmayacaksa pili çıkarın; yüksek sıcaklık ve nemden koruyun.
- Şimşek simgesi yanarsa cihazı gerilim kaynağından hemen ayırın; kullanımda onaylı göz koruması takın.
VDV501-853 Scout Pro 3 Network Kablo Test Cihazı Fiyatı ve Satın Alma
Güncel Klein Tools VDV501-853 Scout Pro 3 Network Kablo Test Cihazı fiyatı, stok durumu ve taksit seçenekleri bu sayfada yer alır. İnovasyonTest, Klein Tools Türkiye yetkili distribütörü olarak ürünü 12 ay garantiyle sunar; kredi kartına 12 aya varan taksit ve havale ile ödemelerde ek indirim fırsatı sunulur.
İlgili Ürünler ve Kategoriler
- Klein Tools VDV501-770 Scout® Pro Max Ağ Kablosu Test Cihazı
- Klein Tools VDV512-100 Coax Explorer 2 Koaksiyel Kablo Test Cihazı
- Klein Tools VDV526-100 LAN Explorer Network Kablo Test Cihazı
- Network Kablo Test Ci̇hazlari
- Tüm Klein Tools ürünleri
İnovasyonTest'ten Satın Almanın Avantajları
- Klein Tools Türkiye yetkili distribütörü güvencesiyle orijinal ürün ve 12 ay garanti
- Stoktaki ürünlerde aynı gün kargo; 5.000 TL üzeri siparişlerde ücretsiz kargo
- Kredi kartına 12 aya varan taksit, havale ile ek indirim fırsatı
- Satış sonrası teknik destek: hafta içi 09:00–17:00, WhatsApp hattımız ve e-posta üzerinden (iletişim bilgileri)
- Toplu alım ve proje fiyatı için kurumsal teklif isteyin
Sık Sorulan Sorular
Klein Tools VDV501-853 hangi kablo tiplerini test eder?
Kaynağa göre ekranlı veya ekransız CAT3, CAT5e, CAT6, CAT6A ve CAT7 data kablolarını, RJ11/RJ12 ses kablolarını ve RG59, RG6/6Q koaksiyel kabloları test eder.
VDV501-853 PoE algılar mı?
Evet, PoE ve PoE+ varlığını algılar ve tanımlar; ayrıca A ve B bağlantı standartlarını ve gerilimi belirler.
VDV501-853 ile kablo takibi için hangi prob gerekir?
Cihazın çoklu ton üreteci, tonun takibi için ayrı satılan analog prob VDV500-123 ile kullanılır.
VDV501-853 otomatik kapanır mı?
Evet. Cihaz 5 dakika işlem yapılmadığında, ton modundayken ise 60 dakika sonra kendiliğinden kapanır.
Hub blink fonksiyonu nasıl kullanılır?
RJ45 kablonun bir ucunu cihazın üstündeki RJ45 portuna, diğer ucunu hub, switch veya routera bağlayıp Tone (D) tuşuna 1 saniyeden uzun basın; ilgili port ışığı yanıp söner ve ekranda "HUB" yazar. PoE aktif portta kullanmayın.
Ölçülen uzunluk neden gerçek uzunluktan farklı çıkabilir?
Doğruluk, girilen uzunluk sabitinin kablonun gerçek değerine yakınlığına ve kablonun boyunca tutarlılığına bağlıdır. Sabit, en az 15,24 m uzunluğu bilinen bir numuneyle Settings (E) tuşundan ayarlanabilir.
VDV501-853 Scout Pro 3 Network Kablo Test Cihazı Türkiye'de nereden alınır?
İnovasyonTest, Klein Tools'un Türkiye yetkili distribütörüdür. Klein Tools VDV501-853 Scout Pro 3 Network Kablo Test Cihazı ürününü orijinal, faturalı ve 12 ay garantili olarak inovasyontest.com üzerinden alabilirsiniz.
| Klein Tools VDV501-853 Scout Pro 3 Network Kablo Test Cihazı Teknik Özellikler | |
|---|---|
| Marka | Klein Tools |
| Model | VDV501-853 |
| Garanti | 12 ay (Klein Tools Türkiye yetkili distribütörü İnovasyonTest güvencesi) |
| Tip | Bükümlü çift, data, ses, LAN ve koaksiyel |
| Uygulama | Kablo testi |
| Özel Özellikler | Kablo uzunluğu ölçümü; PoE; arka aydınlatmalı LCD; hub blink |
| Kablo Tipi | Data: ekranlı veya ekransız CAT3, CAT5e, CAT6, CAT6A, CAT7; Koaksiyel: RG59, RG6/6Q |
| Toplam Uzunluk | 17,8 cm |
| Toplam Yükseklik | 8,1 cm |
| Toplam Genişlik | 3,8 cm |
| Malzeme | Plastik ve metal |
| Test + Map Uzak Birimleri | (1) gövdede saklanan, (5) Test + Map uzak birimi (#2–#6) |
| Pil | 9 V alkalin |
| Pil Ömrü | Aktif: 50 saat |
| Düşme Dayanımı | 2 m |
| Desteklenen Uzak Birim Sayısı | 18 |
| Bağlantı ve Adaptör Tipleri | RJ11, RJ12, RJ45, koaksiyel F |
| Ekran | Arka aydınlatmalı LCD |
| Çoklu Ton Üreteci | Var (5); kablo takip probu gerekir (VDV500-123, ayrı satılır) |
| Tespit Edilen Arızalar | Açık devre, kısa devre, yanlış bağlantı |
| Test ve Ölçüm Tipleri | Ethernet, data, koaksiyel |
| Doğruluk | Uzunluk ölçümü: ±%5 |
| Kutu İçeriği | Test cihazı, gövdede saklanan Test + Map uzak birimi (#1), 5 adet Test + Map uzak birimi (#2–#6), 7 adet koaksiyel ek adaptörü (dişi-dişi), 7 adet koaksiyel ek adaptörü (erkek-dişi), 7 adet RJ45 ara kablo, 2 adet RJ11 ara kablo, 2 adet RJ12 ara kablo, taşıma çantası, 9 V alkalin pil |
| Standart | CE |
| Ağırlık | 544 g |
Teknik değerler üretici Klein Tools'un yayımladığı ürün verilerinden alınmıştır.
