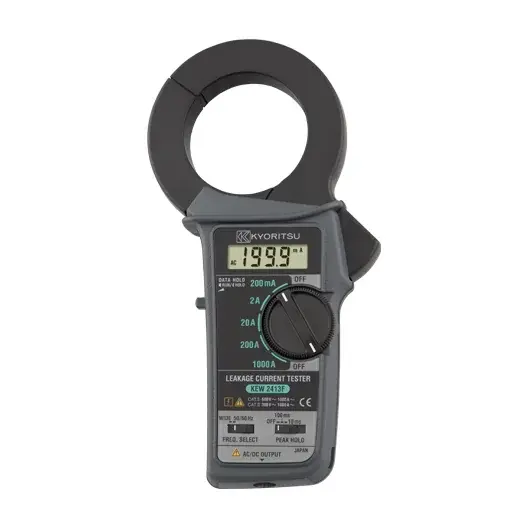

Kyoritsu KEW 2413F 1000A Kaçak Akım Pensampermetresi (68 mm Çene)
- Ücretsiz Kargo
- 12 aya varan taksit
- 24 ay garanti
- Teknik destek
Kyoritsu KEW 2413F 1000A Kaçak Akım Pensampermetresi (68 mm Çene)
Kyoritsu KEW 2413F, 68 mm büyük çenesiyle kalın kabloları ve kablo gruplarını birlikte kavrayabilen, mA seviyesinden 1000A AC'ye kadar ölçüm yapan bir kaçak akım pensampermetresidir. Üç fazlı sistemlerde 3 veya 4 kablonun tamamı aynı anda çeneye alınarak kaçak akım ölçülebilir; 200 mA, 2 A, 20 A, 200 A ve 1000 A kademeleri sayesinde aynı cihazla hem kaçak akımı hem de yüksek yük akımlarını ölçersiniz.
Harmoniklerin etkisini gideren frekans seçim anahtarı, peak hold ve Data Hold fonksiyonlarının yanında iki yönlü analog çıkış terminali sunar: çenenin algıladığı AC akım, osiloskop için AC gerilime veya kaydedici için DC gerilime dönüştürülür. Sanayi tesisleri, trafo çıkışları ve büyük dağıtım panolarında çalışan ekipler için güçlü bir kaçak akım pens ampermetredir. İnovasyonTest, Kyoritsu yetkili satıcısı olarak KEW 2413F'yi orijinal, faturalı ve 24 ay garantili sunar.
KEW 2413F Öne Çıkan Özellikler
- 68 mm çene: kalın kablolar ve 3–4 kablonun birlikte ölçümü.
- mA seviyesinden 1000A AC'ye geniş ölçüm aralığı; 0,1 mA en küçük çözünürlük.
- Beş kademe: 200 mA / 2 A / 20 A / 200 A / 1000 A.
- Harmoniklerin etkisini gideren frekans seçim anahtarı (50/60 Hz / WIDE).
- Peak hold ve Data Hold fonksiyonları.
- İki yönlü analog çıkış: dalga formu (AC) ve kaydedici (DC) çıkışı.
- 9 V pille yaklaşık 60 saat sürekli ölçüm.
- IEC 61010-1 CAT III 300V güvenlik standardı.
Kullanım Alanları
- Büyük kesitli kablolarda ve kablo gruplarında kaçak akım ölçümü
- Trafo çıkışı, ana pano ve fabrika dağıtım hatlarında kaçak akım taraması
- Topraklama iletkenlerinden akan akımın kontrolü
- 1000A'e kadar yük akımı ölçümü
- Analog çıkışla osiloskopta dalga formu izleme veya kaydediciyle uzun süreli izleme
Kutu İçeriği
- Kaçak akım pensampermetresi
- Taşıma çantası (9094)
- 1 adet 6F22 (9 V) pil
Opsiyonel aksesuar: 7073 iki yönlü çıkış kablosu (osiloskop veya kaydedici bağlantısı için).
KEW 2413F Ölçüm Aralıkları ve Doğruluk
| Kademe / bölge | Frekans seçici 50/60 Hz | Frekans seçici WIDE |
|---|---|---|
| 200 mA / 2 A / 20 A | ±(%1,5 okuma + 2 dijit) | ±(%1 okuma + 2 dijit) (50/60 Hz); ±(%3 okuma + 2 dijit) (40 Hz – 1 kHz) |
| 200 A ve 1000 A (0 – 500 A) | ±(%2 okuma + 2 dijit) | ±(%1,5 okuma + 2 dijit) (50/60 Hz); ±(%3,5 okuma + 2 dijit) (40 Hz – 1 kHz) |
| 1000 A (501 – 1000 A) | ±%5,5 okuma | ±%5 okuma (50/60 Hz); ±%10 okuma (40 Hz – 1 kHz) |
Değerler Kyoritsu teknik verilerinden alınmıştır.
Genel Özellikler
| Özellik | Değer |
|---|---|
| Güvenlik standardı | IEC 61010-1 CAT III 300V, kirlilik derecesi 2; IEC 61010-2-032 |
| Ölçüm yöntemi | Ortalama değer |
| Dayanım gerilimi | 3700 V AC (1 dakika) |
| Maks. iletken çapı | 68 mm |
| Analog çıkış | Dalga formu: her kademenin tam değerine karşı AC 200 mV (1000 A kademesinde 100 mV); kaydedici: DC 200 mV (1000 A kademesinde 100 mV) |
| Çalışma sıcaklığı | 0 – 40 °C |
| Güç kaynağı | 1 × 6F22 (9 V) pil; yaklaşık 60 saat sürekli ölçüm |
| Boyutlar | 250 × 130 × 50 mm |
| Ağırlık | Yaklaşık 570 g (piller dahil) |
KEW 2413F ile Kaçak Akım Nasıl Ölçülür?
- KEW 2413F'yi açın ve kademe anahtarını beklenen değere göre seçin; kaçak akım için en düşük kademe (200 mA) ile başlayın.
- Harmoniklerin etkisini gidermek için frekans seçim anahtarını 50/60 Hz konumuna, geniş bantta ölçüm için WIDE konumuna getirin.
- Tek fazlı devrede faz ve nötr iletkenlerini, üç fazlı devrede tüm faz iletkenlerini ve varsa nötrü birlikte çeneye alın; ekranda okunan değer devrenin kaçak akımıdır.
- Topraklama hattından akan akımı görmek için yalnızca koruma (toprak) iletkenini çeneye alın.
- Çenenin tam kapandığından emin olun; okumayı Data Hold ile sabitleyin. Dalga formunu izlemek veya kayıt almak için opsiyonel 7073 kabloyla analog çıkışı kullanabilirsiniz.
Not: Opsiyonel Multi-Tran aksesuarları yalnızca yük akımı ölçüm aralığını genişletmek içindir, kaçak akım ölçümünde kullanılamaz.
KEW 2413F ile Benzer Kyoritsu Kaçak Akım Pensleri
| Özellik | KEW 2413F | KEW 2413R | KEW 2433 | KEW 2433R |
|---|---|---|---|---|
| En büyük AC akım | 1000 A | 1000 A | 400 A | 400 A |
| Kademeler | 200 mA / 2 / 20 / 200 / 1000 A | 200 mA / 2 / 20 / 200 / 1000 A | 40 mA / 400 mA / 400 A | 40 mA / 400 mA / 400 A |
| En küçük çözünürlük | 0,1 mA | 0,1 mA | 0,01 mA | 0,01 mA |
| Maks. iletken çapı | 68 mm | 68 mm | 40 mm | 40 mm |
| TRMS | Yok | Var | Yok | Var |
| Peak hold | Var | Var | Var | Var |
| Analog çıkış | Var | Var | Yok | Yok |
| Pil | 1 × 6F22 (9 V) | 1 × 6F22 (9 V) | 2 × R03 (AAA) | 2 × R03 (AAA) |
| Ağırlık | 570 g | 570 g | 270 g | 270 g |
| Frekans seçim anahtarı / Data Hold | Var | Var | Var | Var |
Kalın kablolar, büyük kablo demetleri ve 1000A'e kadar yük akımı söz konusuysa 68 mm çeneli KEW 2413F uygundur. Harmonik içeren yüklerde aynı gövdeyi TRMS ölçüm ve ekran aydınlatmasıyla sunan KEW 2413R tercih edilmelidir. 40 mm çenenin yeterli olduğu panolarda daha hafif KEW 2433 veya TRMS model KEW 2433R değerlendirilebilir.
Kaçak akımı uzun süre kaydetmek için Kyoritsu KEW 5050 kaçak akım kaydediciyi, röle açma testleri için KEW 5406A RCD test cihazını inceleyebilirsiniz.
Kyoritsu KEW 2413F 1000A Kaçak Akım Pensampermetresi (68 mm Çene) Fiyatı ve Satın Alma
Güncel Kyoritsu KEW 2413F 1000A Kaçak Akım Pensampermetresi (68 mm Çene) fiyatı, stok durumu ve taksit seçenekleri bu sayfada yer alır. İnovasyonTest, Kyoritsu yetkili satıcısı olarak ürünü orijinal ve faturalı şekilde, 24 ay garantiyle sunar; kredi kartına 12 aya varan taksit ve havale ile ödemelerde ek indirim fırsatı vardır. Kurumsal ve toplu alımlarda proje fiyatı için teklif formumuzu kullanabilirsiniz.
İlgili Ürünler ve Kategoriler
- Kyoritsu KEW 5050 4 Kanallı Kaçak Akım, Gerilim ve İzolasyon Direnci Kaydedici
- Kyoritsu KEW 5406A 230V Dijital RCD (Kaçak Akım Rölesi) Test Cihazı
- Kyoritsu KEW 6516BT Bluetooth'lu 10 Fonksiyonlu Elektrik Tesisat Test Cihazı
- Kaçak Akım Pensampermetreleri
- Kaçak Akım Test Cihazları
- Tüm Kyoritsu ürünleri
İnovasyonTest'ten Satın Almanın Avantajları
- Kyoritsu yetkili satıcısı güvencesiyle orijinal, faturalı ürün ve 24 ay garanti
- Stoktaki ürünlerde aynı gün kargo; 5.000 TL üzeri siparişlerde ücretsiz kargo
- Kredi kartına 12 aya varan taksit, havale ile ek indirim fırsatı
- Talep halinde TÜRKAK akrediteli kalibrasyon sertifikası (ek ücretli) ve periyodik kalibrasyon hizmeti
- Satış sonrası teknik destek: hafta içi 09:00–17:00, WhatsApp hattımız ve e-posta üzerinden (iletişim bilgileri)
- Toplu alım ve proje fiyatı için kurumsal teklif isteyin
Sık Sorulan Sorular
Kyoritsu KEW 2413F ile KEW 2413R arasındaki fark nedir?
İki model de 68 mm çene, 200 mA – 1000 A kademeleri, frekans seçici, peak hold ve analog çıkışa sahiptir. KEW 2413R TRMS ölçüm yapar ve ekran aydınlatması sunar; KEW 2413F ortalama değer okur.
KEW 2413F ile üç fazlı hatta kaçak akım ölçülür mü?
Evet. 68 mm çene sayesinde 3 veya 4 kablonun tamamı birlikte çeneye alınarak üç fazlı devrelerde kaçak akım ölçülebilir.
KEW 2413F'nin analog çıkışı ne işe yarar?
Çenenin algıladığı akım, dalga formu çıkışında AC gerilime (osiloskop için), kaydedici çıkışında DC gerilime dönüştürülür; her kademenin tam değerine karşı 200 mV (1000 A kademesinde 100 mV) verir. Bağlantı için opsiyonel 7073 kablo kullanılır.
Kaçak akım pensampermetresi kaçak akım rölesini (RCD) test eder mi?
Hayır. Kaçak akım pens ampermetre devrede akan kaçak akımı ölçer ve rölenin neden attığını bulmaya yardımcı olur. Kaçak akım rölesinin açma akımı ve süresinin testi için Kyoritsu KEW 5406A gibi bir RCD test cihazı kullanılır.
KEW 2413F hangi pille çalışır?
Cihaz 1 adet 6F22 (9 V) pille çalışır ve yaklaşık 60 saat sürekli ölçüm yapar; pil kutu içeriğinde yer alır.
Kyoritsu KEW 2413F 1000A Kaçak Akım Pensampermetresi (68 mm Çene) Türkiye'de nereden alınır?
İnovasyonTest, Kyoritsu yetkili satıcısıdır. Kyoritsu KEW 2413F 1000A Kaçak Akım Pensampermetresi (68 mm Çene) ürününü orijinal, faturalı ve 24 ay garantili olarak inovasyontest.com üzerinden alabilirsiniz; stoktaki ürünler aynı gün kargoya verilir.
| Kyoritsu KEW 2413F 1000A Kaçak Akım Pensampermetresi (68 mm Çene) Teknik Özellikler | |
|---|---|
| Marka | Kyoritsu |
| Model | KEW 2413F (KEW SNAP) |
| Garanti | 24 ay (Kyoritsu yetkili satıcısı İnovasyonTest güvencesi) |
| Ürün tipi | AC kaçak akım pensampermetresi (68 mm çene) |
| Kademeler | 200 mA / 2 A / 20 A / 200 A / 1000 A AC |
| En küçük çözünürlük | 0,1 mA |
| Fonksiyonlar | Frekans seçim anahtarı (50/60 Hz / WIDE), peak hold, Data Hold, analog çıkış |
| Maks. iletken çapı | 68 mm |
| Güvenlik kategorisi | IEC 61010-1 CAT III 300V |
| Güç kaynağı | 6F22 (9 V) × 1, yaklaşık 60 saat |
| Boyutlar | 250 × 130 × 50 mm |
| Ağırlık | Yaklaşık 570 g |
| Kutu içeriği | Pensampermetre, taşıma çantası 9094, 6F22 pil |
Teknik değerler üretici Kyoritsu'nun yayımladığı teknik dokümanlardan alınmıştır.
