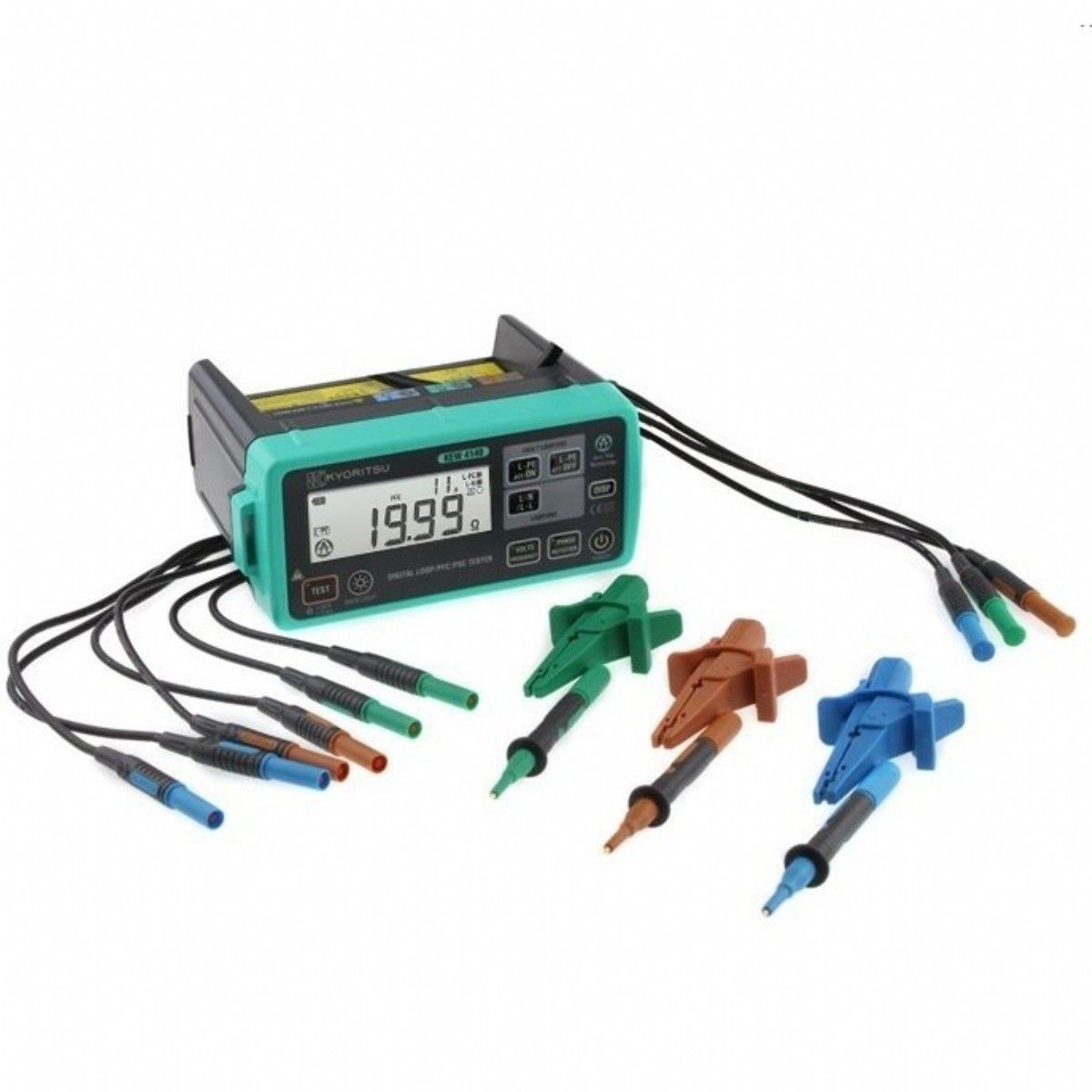

KYORITSU KEW 4140 LOOP/PSC/PFC TEST CİHAZI (L-PE, L-N, L-L)
- Ücretsiz Kargo
- 12 aya varan taksit
- 24 ay garanti
- Teknik destek
- RCD’leri açtırmadan Loop testi
- İkili ekran ile Loop ve PFC/PSC gibi test sonuçlarını aynı anda gösterme
- Faz sırası, gerilim ve frekans ölçümleri
- Karanlık ortamlar için aydınlatmalı ekran ve butonlar
- Nem ve toza karşı koruma (IP 54)
| Loop Empedansı | ||||
| Fonksiyon | L-PE (ATT OFF) | L-PE (ATT ON) | L-N / L-L | |
| Nominal Gerilim | 230V (50/60Hz) | 230V (50/60Hz) | L-N: 230V (50/60Hz) L-L: 400V (50/60Hz) |
|
| Çalışma Gerilimi | 100~280V (45/65 Hz) | 100~280V (45/65 Hz) | 100~500V (45/65 Hz) | |
| Kademe(Oto.kademe) | 20/200/2000 Ω | 20/200/2000 Ω (L-N<20 Ω) |
20Ω | |
| Doğruluk | ±3%rdg±4dgt | ±3%rdg±6dgt | L-N: ±3%rdg±4dgt L-L: ±3%rdg±8dgt |
|
| PSC (L-N/L-L) / PFC (L-PE) | ||||
| Fonksiyon | PFC | PFC (ATT *) | PSC | |
| Nominal Gerilim | 230V (50/60Hz) | 230V (50/60Hz) | L-N: 230V (50/60Hz) L-L: 400V (50/60Hz) |
|
| Çalışma Gerilimi | 100~280V (45/65 Hz) | 100~280V (45/65 Hz) | 100~500V (45/65 Hz) | |
| Kademe(Oto.kademe) | 2000A/20kA | 2000A/20kA (L-N<20 Ω) | 2000A/20kA | |
|
Gerilim ve Frekans
|
||||
| Fonksiyon | Gerilim | Frekans | ||
| Ölçüm Kademesi | 0~500V | 45~65 Hz | ||
| Doğruluk | ±(2%rdg+4dgt) | ±(0.5%rdg+2dgt) | ||
| Faz Sırası | ||||
| Çalışma Gerilimi | İşaretler | |||
| 50~500V, 50/60Hz |
Doğru Faz: "1-2-3" işareti , Ters Faz: "3-2-1" işareti
|
|||
* ATT: anti-trip teknoloji - sigortayı attırmadan test edebilme imkanı.
Kullanım Alanları
- Yeni elektrik tesisatlarının IEC 60364-6 kapsamında ilk doğrulama testleri
- Prizlerde L-PE loop empedansı ve beklenen hata akımı kontrolü
- Dağıtım panolarında L-N ve L-L kısa devre akımı (PSC) ölçümü
- Sigorta ve MCB seçiminin, hata anında yeterli kesme sağlayıp sağlamadığının doğrulanması
- RCD korumalı devrelerde röleyi attırmadan loop testi
- Üç fazlı sistemlerde faz sırası kontrolü
Kutu İçeriği
- Kyoritsu KEW 4140 loop/PSC/PFC test cihazı
- 7218 fişli ana test kablosu
- 7246 dağıtım panosu test kablosu
- 9156 yumuşak taşıma çantası ve 9155 omuz askısı
- 6 adet LR6 (AA) pil
- Kullanım kılavuzu ve kalibrasyon sertifikası
KEW 4140 Genel Özellikler
| Özellik | Değer |
|---|---|
| Ölçüm standardı | IEC/EN 61557-1, 3, 7, 10 |
| Güvenlik standardı | IEC/EN 61010-1 CAT III 300 V (hatlar arası 500 V); IEC/EN 61010-031 |
| Test kabloları | 7218: CAT II 250 V; 7246: CAT III 600 V |
| Koruma sınıfı / EMC | IEC 60529 IP54; EN 61326 |
| Güç kaynağı | 6 adet 1,5 V AA pil (LR6 alkalin önerilir) |
| Pil ömrü | LOOP/PFC/PSC: en az yaklaşık 3000 test (ATT); gerilim/faz sırası: yaklaşık 100 saat |
| Otomatik kapanma | Yaklaşık 10 dakika; ekran ışığı 2 dakika sonra kapanır |
| Çalışma ortamı | -10 – 50 °C, bağıl nem %85 veya altı (yoğuşmasız) |
| Saklama ortamı | -20 – 60 °C, bağıl nem %75 veya altı (yoğuşmasız) |
| Boyutlar | 84 × 184 × 133 mm |
| Ağırlık | Yaklaşık 860 g (piller dahil) |
KEW 4140 ile Benzer Kyoritsu Modeller
| Özellik | KEW 4118A | KEW 4140 |
|---|---|---|
| Loop empedans kademeleri | 20 / 200 / 2000 Ω | L-PE: 20 / 200 / 2000 Ω; L-N/L-L: 20 Ω |
| Loop doğruluğu | ±(%2 okuma + 4 dijit) | ±(%3 okuma + 4 dijit) (ATT kapalı); ±(%3 okuma + 6 dijit) (ATT açık) |
| PSC / PFC | PSC: 200 A / 2000 A / 20 kA | PFC (L-PE) ve PSC (L-N/L-L): 2000 A / 20 kA |
| RCD attırmadan loop testi (ATT) | Yok | Var (30 mA ve üzeri RCD'ler) |
| L-L (400 V) ölçümü | Yok | Var |
| Faz sırası | Yok | Var (50 – 500 V) |
| Çalışma gerilimi | 195 – 253 V, 50 Hz | 100 – 280 V (L-PE), 100 – 500 V (L-N/L-L), 45 – 65 Hz |
| Koruma sınıfı | IP54 | IP54 |
| Ağırlık | Yaklaşık 750 g | Yaklaşık 860 g |
Tek fazlı 230 V prizlerde temel loop ve PSC kontrolü için KEW 4118A yeterlidir. RCD korumalı devrelerde röleyi attırmadan ölçüm, 400 V hatlar arası PSC, faz sırası ve çift ekran isteyenler için KEW 4140 daha kapsamlıdır. Loop testinin yanında izolasyon, RCD ve süreklilik testlerini tek cihazda isteyenler KEW 6516BT Kyorıtsu 10 Fonksiyonlu İç Tesisat Test cihazı ürününü inceleyebilir.
Karşılaştırılan model: Kyoritsu KEW 4118A.
KYORITSU KEW 4140 LOOP/PSC/PFC TEST CİHAZI (L-PE, L-N, L-L) Fiyatı ve Satın Alma
Güncel KYORITSU KEW 4140 LOOP/PSC/PFC TEST CİHAZI (L-PE, L-N, L-L) fiyatı, stok durumu ve taksit seçenekleri bu sayfada yer alır. İnovasyonTest, Kyoritsu yetkili satıcısı olarak Kyoritsu KEW 4140 cihazını orijinal ve faturalı şekilde, 24 ay garantiyle sunar; kredi kartına 12 aya varan taksit ve havale ile ödemelerde ek indirim fırsatı vardır. Birden fazla cihaz, kalibrasyon sertifikalı teslimat veya proje bazlı alımlar için teklif formunu kullanabilirsiniz.
İlgili Ürünler ve Kategoriler
- KEW 6516BT Kyorıtsu 10 Fonksiyonlu İç Tesisat Test cihazı
- KEW 5406A RCD Test Cihazı
- Loop Empedans Test Cihazları
- Çok Fonksiyonlu Tesisat Test Cihazları
- RCD Test Cihazları
- Tüm Kyoritsu ürünleri
İnovasyonTest'ten Satın Almanın Avantajları
- Kyoritsu yetkili satıcısı güvencesiyle orijinal, faturalı ürün ve 24 ay garanti
- Stoktaki ürünlerde aynı gün kargo; 5.000 TL üzeri siparişlerde ücretsiz kargo
- Kredi kartına 12 aya varan taksit, havale ile ek indirim fırsatı
- Talep halinde TÜRKAK akrediteli kalibrasyon sertifikası (ek ücretli) ve periyodik kalibrasyon hizmeti
- Satış sonrası teknik destek: hafta içi 09:00–17:00, WhatsApp hattımız ve e-posta üzerinden (iletişim bilgileri)
- Toplu alım ve proje fiyatı için kurumsal teklif isteyin
Sık Sorulan Sorular
Kyoritsu KEW 4140 kaçak akım rölesini (RCD) attırır mı?
L-PE ATT ON modunda attırmaz. Bu modda hat ile toprak arasına 15 mA veya daha düşük akım uygulanır; 30 mA ve üzeri anma artık akımına sahip RCD'ler çalışmadan loop empedansı ölçülür.
KEW 4140 kaç kA kısa devre akımı ölçer?
PSC ve PFC ölçümünde 2000 A ve 20 kA kademeleri vardır; 20 kA kademesinde gösterge aralığı 2,00–19,99 kA'dir.
KEW 4140 faz sırası ölçer mi?
Evet. 50–500 V, 45–65 Hz aralığında faz sırası testi yapar; doğru sırada "1.2.3", ters sırada "3.2.1" gösterir.
KEW 4140 hangi pille çalışır?
6 adet 1,5 V AA pille çalışır; alkalin (LR6) pil önerilir. Dolu alkalin pillerle ATT modunda en az yaklaşık 3000 loop testi yapılabilir.
KEW 4140 için kalibrasyon sertifikası alınabilir mi?
Cihaz üretici kalibrasyon sertifikasıyla gelir. Talep halinde ek ücretle TÜRKAK akrediteli kalibrasyon sertifikası ve periyodik kalibrasyon hizmeti sağlanır.
Kyoritsu KEW 4140 Türkiye'de nereden alınır?
İnovasyonTest, Kyoritsu yetkili satıcısıdır. Kyoritsu KEW 4140'ı orijinal, faturalı ve 24 ay garantili olarak inovasyontest.com üzerinden alabilirsiniz.
| KYORITSU KEW 4140 LOOP/PSC/PFC TEST CİHAZI (L-PE, L-N, L-L) Teknik Özellikler | |
|---|---|
| Marka | Kyoritsu |
| Model | KEW 4140 |
| Garanti | 24 ay (Kyoritsu yetkili satıcısı İnovasyonTest güvencesi) |
| Ürün tipi | Loop empedans / PSC / PFC test cihazı |
| Loop empedansı | L-PE: 20 / 200 / 2000 Ω; L-N/L-L: 20 Ω |
| Doğruluk | ±(%3 okuma + 4 dijit) (L-PE ATT kapalı, L-N); ±(%3 okuma + 6 dijit) (ATT açık); ±(%3 okuma + 8 dijit) (L-L) |
| PFC / PSC | 2000 A / 20 kA |
| ATT | Var; 30 mA ve üzeri RCD'ler atmadan L-PE testi |
| Gerilim / frekans | 0–500 V, ±(%2 okuma + 4 dijit); 45–65 Hz |
| Faz sırası | 50–500 V |
| Güvenlik kategorisi | IEC 61010-1 CAT III 300 V; IEC 61557-1, 3, 7, 10 |
| Koruma sınıfı | IP54 |
| Güç kaynağı | 6 × AA pil |
| Boyutlar | 84 × 184 × 133 mm |
| Ağırlık | Yaklaşık 860 g (piller dahil) |
| Kutu içeriği | 7218 ana kablo; 7246 pano kablosu; 9156 çanta; 9155 askı; 6 × AA pil; kılavuz; kalibrasyon sertifikası |
Teknik değerler üretici Kyoritsu'nun yayımladığı ürün verilerinden alınmıştır.
