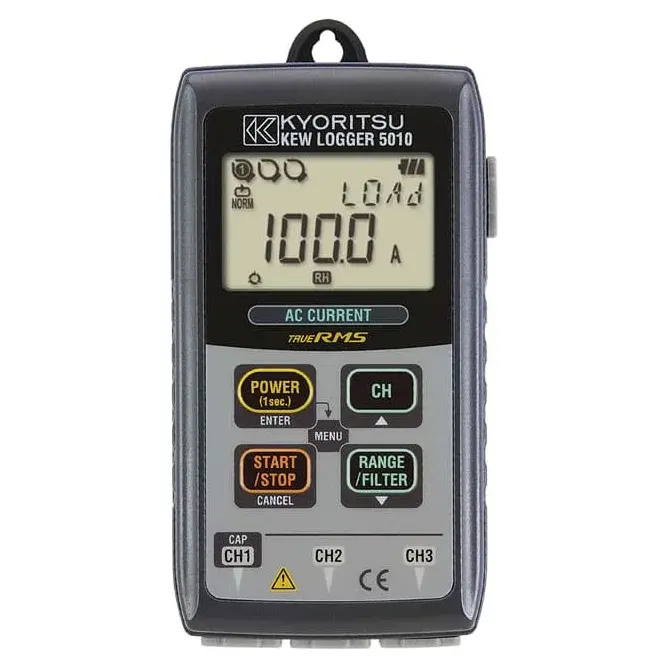

Kyoritsu KEW 5010 3 Kanallı TRMS Kaçak ve Yük Akımı Kaydedici
Kyoritsu KEW 5010, kaçak akımı ve yük akımını 3 kanala kadar TRMS olarak ölçüp kaydeden bir akım kaydedicidir (data logger). Bağlanan klamp sensörüne göre mA seviyesindeki kaçak akımlardan 1000 A'e kadar yük akımlarına uzanan geniş bir aralıkta çalışır; sensörler herhangi bir kanala takılabilir ve cihaz tarafından otomatik tanınır. Normal, tetikleme ve yakalama kayıt modlarıyla izolasyon izleme, aralıklı kaçak tespiti, RCD/ELCB gereksiz açma araştırması ve motor kalkış akımı ölçümlerinde kullanılır.
Tek kanalda 60.000 veri saklar; kayıtlar USB ile bilgisayara aktarılır, ölçümler PC ekranında eşzamanlı izlenebilir. KEW LOG Soft 2 yazılımı, girilen gerilim ve güç faktörüyle basitleştirilmiş Wh hesabı yapar. Klamp sensörleri pakete dahil değildir. İnovasyonTest, Kyoritsu yetkili satıcısı olarak Kyoritsu KEW 5010 akım kaydediciyi orijinal, faturalı ve 24 ay garantili sunar; sensörlerle birlikte proje teklifi hazırlar.
KEW 5010 Akım Kaydedici Öne Çıkan Özellikler
- 3 kanalda kaçak akım ve yük akımı kaydı, TRMS ölçüm
- Kaçak/yük akımı (8146/8147/8148) ve yük akımı (8121/8122/8123) sensörleriyle 1000 A'e kadar
- Sensör otomatik tanıma; sensörler herhangi bir kanala bağlanabilir
- 3 kayıt modu: normal, tetikleme ve yakalama
- Hafıza: 1 kanalda 60.000, 3 kanalda kanal başına 20.000 veri; kalıcı bellek
- 1 saniye – 60 dakika arasında 15 kayıt aralığı
- Alçak geçiren filtre (yaklaşık 160 Hz kesim) ile harmonik etkisini ayırt etme
- Ayar değeri aşıldığında LED uyarısı; son 10 kaydı ekranda geri çağırma
- Pille yaklaşık 10 gün; uzun kayıtlarda 8320 AC adaptörle harici besleme
- Mıknatıslı arka yüzle metal pano yüzeyine montaj
Kullanım Alanları
- Kaçak akım takibiyle izolasyon seviyesinin izlenmesi ve aralıklı kaçak tespiti
- RCD/ELCB rölelerinin gereksiz açmalarının nedeninin araştırılması
- Motor kalkışlarında kalkış akımı ve tepe akımın ölçülerek şalt cihazlarının doğru seçilmesi
- Yük akımı profiliyle makine ve hat kararlılığının izlenmesi
- Üç fazlı sistemlerde faz dengesinin kontrolü
Kutu İçeriği
- KEW 5010 akım kaydedici
- 4 adet LR6 (AA) alkalin pil
- 9118 taşıma çantası
- KEW LOG Soft 2 bilgisayar yazılımı
- 7148 USB kablosu
- Kullanım kılavuzu, hızlı kılavuz, kurulum kılavuzu ve USB bilgi notu
Klamp sensörleri ayrı satılır. Opsiyonel aksesuarlar: 8146/8147/8148 kaçak ve yük akımı klamp sensörleri, 8121/8122/8123 yük akımı klamp sensörleri, 8320 AC adaptör, 9135 taşıma çantası, 9119 sert çanta ve 7185 sensör uzatma kablosu.
KEW 5010 Ölçüm Aralıkları ve Doğruluk
| Kayıt modu | Kademe | Doğruluk (AC 50/60 Hz, sinüs) |
|---|---|---|
| Normal | 100,0 mA dışındaki kademeler | ±(%1,5 okuma + %0,7 tam skala) + sensör doğruluğu |
| Tetikleme | 100,0 mA | ±(%3,5 okuma + %2,2 tam skala) + sensör doğruluğu |
| Tetikleme | Diğer kademeler | ±(%3,0 okuma + %2,0 tam skala) + sensör doğruluğu |
| Yakalama / güç kalitesi | 100,0 mA | ±(%3,0 okuma + %1,7 tam skala) + sensör doğruluğu |
| Yakalama / güç kalitesi | Diğer kademeler | ±(%2,5 okuma + %1,5 tam skala) + sensör doğruluğu |
Uyumlu Klamp Sensörleri
| Sensör | Tip | Kablo çapı | Anma akımı |
|---|---|---|---|
| 8146 | Kaçak ve yük akımı | Ø24 mm | AC 30 A |
| 8147 | Kaçak ve yük akımı | Ø40 mm | AC 70 A |
| 8148 | Kaçak ve yük akımı | Ø68 mm | AC 100 A |
| 8121 | Yük akımı | Ø24 mm | AC 100 A |
| 8122 | Yük akımı | Ø40 mm | AC 500 A |
| 8123 | Yük akımı | Ø55 mm | AC 1000 A |
Değerler Kyoritsu teknik dokümanından alınmıştır.
Genel Özellikler
| Özellik | Değer |
|---|---|
| Kayıt modları | Normal, tetikleme, yakalama |
| Kanal sayısı / ölçüm | 3 kanal, TRMS; RMS ölçüm aralığı yaklaşık 100 ms |
| Örnekleme | Normal/tetikleme: kanal başına yaklaşık 1,65 ms; yakalama: yaklaşık 0,55 ms |
| Kayıt aralığı | 1, 2, 5, 10, 15, 20, 30 saniye / 1, 2, 5, 10, 15, 20, 30, 60 dakika |
| Hafıza | 1 kanal 60.000, 2 kanal 40.000, 3 kanal 20.000 veri; kalıcı bellek |
| Güç kaynağı | 4 × LR6 (AA) alkalin pil (yaklaşık 10 gün) veya 8320 AC adaptör |
| Güvenlik standardı | IEC 61010-1 CAT III 300V, kirlilik derecesi 2; IEC 61326 (EMC) |
| Çalışma ortamı | -10 – 50 °C, %85 bağıl nem veya altı (yoğuşmasız); iç mekân, 2000 m'ye kadar |
| Boyutlar / ağırlık | 111 × 60 × 42 mm / yaklaşık 265 g |
KEW 5010 Kayıt Modları
- Normal kayıt: belirlenen aralıkta ortalama değeri, ayrıca maksimum, minimum ve tepe değerleri kaydeder; güç hattı durumunun veya aralıklı kaçağın izlenmesi için.
- Tetikleme kaydı: ayar değeri aşıldığında değeri, zamanı ve frekansı; öncesi ve sonrasından 8 veri (yaklaşık 0,8 s TRMS) ve tepe değeri kaydeder. Kalkış akımı veya anormal akımlar 1,65 ms örneklemeyle yakalanır.
- Yakalama kaydı: 0,55 ms örneklemeyle dalga şekli izlenir; ayar değeri aşıldığında öncesi ve sonrasından 200 ms'lik (50 Hz'de 10, 60 Hz'de 12 dalga) anlık değerler kaydedilir.
KEW LOG Soft 2 ile tarih/saat, kayıt aralığı, kayıt başlangıcı, kayıt yöntemi, izleme yerinin adı ve yorumlar ayarlanır; tek seferlik veya sonsuz kayıt modu seçilir. Normal ve tetikleme modları cihaz üzerinden de kurulabilir.
KEW 5010 ile Benzer Kyoritsu Kaçak Akım Kaydedicileri
| Özellik | KEW 5001 | KEW 5010 | KEW 5020 | KEW 5050 |
|---|---|---|---|---|
| Kanal | 3 | 3 | 3 | 4 (fiyat listesi) |
| Ölçülen büyüklükler | Kaçak akım | Kaçak ve yük akımı | Kaçak/yük akımı ve gerilim (8309 sensörle) | Ior, Io, Iom kaçak akımı, gerilim, hesaplanan izolasyon direnci |
| Kayıt modları | Sürekli, olay, maks. değer, yakalama | Normal, tetikleme, yakalama | Normal, tetikleme, yakalama, güç kalitesi | 200 ms – 2 saat aralıklı kayıt |
| Hafıza | 60.000 veri (1 kanal) | 60.000 veri (1 kanal) | 60.000 veri (1 kanal) | SD kart (2 GB) |
| Güç kaynağı | 6 × LR6 | 4 × LR6 veya 8320 adaptör | 4 × LR6 veya 8320 adaptör | 6 × LR6 veya AC adaptör |
| Güvenlik | CAT III 300V / CAT II 600V | CAT III 300V | CAT III 300V | CAT IV 300V / CAT III 600V |
Yalnızca kaçak akım izlemek ve uzun pil ömrüyle sahada haftalarca kayıt almak için KEW 5001 yeterlidir. Kaçak akımın yanında yük akımlarını ve kalkış akımlarını da kaydetmek istiyorsanız KEW 5010, buna ek olarak gerilim dalgalanmalarını (swell, dip, kısa kesinti) izlemek gerekiyorsa KEW 5020 tercih edilmelidir. Yalnızca dirençli kaçak akımı (Ior) ayırt etmek, 4 kanalı 200 ms aralıkla kaydetmek ve izolasyon direncini tahmin etmek için Kyoritsu KEW 5050 en kapsamlı seçenektir.
Kyoritsu KEW 5010 3 Kanallı TRMS Kaçak ve Yük Akımı Kaydedici Fiyatı ve Satın Alma
Güncel Kyoritsu KEW 5010 3 Kanallı TRMS Kaçak ve Yük Akımı Kaydedici fiyatı, stok durumu ve taksit seçenekleri bu sayfada yer alır. İnovasyonTest, Kyoritsu yetkili satıcısı olarak Kyoritsu KEW 5010 ürününü orijinal, faturalı ve 24 ay garantiyle sunar; kredi kartına 12 aya varan taksit ve havale ile ödemelerde ek indirim fırsatı sunulur.
İlgili Ürünler ve Kategoriler
- Kyoritsu KEW 5050 Kaçak Akım, Gerilim ve İzolasyon Direnci Kaydedici
- Kaçak Akım Test Cihazları
- Kaçak Akım Pensampermetreleri
- Elektrik Test Cihazları
- Tüm Kyoritsu ürünleri
İnovasyonTest'ten Satın Almanın Avantajları
- Kyoritsu yetkili satıcısı güvencesiyle orijinal, faturalı ürün ve 24 ay garanti
- Stoktaki ürünlerde aynı gün kargo; 5.000 TL üzeri siparişlerde ücretsiz kargo
- Kredi kartına 12 aya varan taksit, havale ile ek indirim fırsatı
- Talep halinde TÜRKAK akrediteli kalibrasyon sertifikası (ek ücretli) ve periyodik kalibrasyon hizmeti
- Satış sonrası teknik destek: hafta içi 09:00–17:00, WhatsApp hattımız ve e-posta üzerinden (iletişim bilgileri)
- Kurumsal, toplu alım ve proje fiyatı için kurumsal teklif isteyin
Sık Sorulan Sorular
Kyoritsu KEW 5010 kutusundan klamp sensörü çıkar mı?
Hayır. KEW 5010 kaydedici olarak gelir; uygulamaya göre 8146/8147/8148 kaçak ve yük akımı sensörleri veya 8121/8122/8123 yük akımı sensörleri ayrıca seçilir.
KEW 5010 hem kaçak akım hem yük akımı ölçer mi?
Evet. Bağlanan klamp sensörüne göre kaçak akım veya yük akımı kaydeder; 8123 sensörüyle 1000 A'e kadar yük akımı ölçülebilir. Kanallara farklı sensörler takılabilir.
KEW 5010 ne kadar veri kaydeder?
Tek kanalda 60.000, iki kanalda 40.000, üç kanalda 20.000 veri saklar. Kayıt aralığı 1 saniye ile 60 dakika arasında seçilir; veriler kalıcı bellekte tutulur.
KEW 5010 ile KEW 5020 arasındaki fark nedir?
KEW 5020, KEW 5010'un tüm akım kayıt özelliklerine ek olarak opsiyonel 8309 gerilim sensörüyle gerilim kaydı ve gerilim dalgalanmalarını (swell, dip, kısa kesinti) izleyen güç kalitesi analizi modu sunar.
Kyoritsu KEW 5010 Türkiye'de nereden alınır?
İnovasyonTest, Kyoritsu yetkili satıcısıdır. Kyoritsu KEW 5010 akım kaydediciyi orijinal, faturalı ve 24 ay garantili olarak inovasyontest.com üzerinden alabilir, klamp sensörleriyle birlikte kurumsal teklif isteyebilirsiniz.
| Kyoritsu KEW 5010 3 Kanallı TRMS Kaçak ve Yük Akımı Kaydedici Teknik Özellikler | |
|---|---|
| Marka | Kyoritsu |
| Model | KEW 5010 (MODEL 5010) |
| Garanti | 24 ay (Kyoritsu yetkili satıcısı İnovasyonTest güvencesi) |
| Ürün tipi | Kaçak ve yük akımı kaydedici (data logger), klamp sensörü hariç |
| Kanal sayısı | 3 |
| Ölçüm yöntemi | TRMS |
| Kayıt modları | Normal, tetikleme, yakalama |
| Akım ölçümü | Klamp sensörüne bağlı; kaçak akımdan 1000 A yük akımına kadar |
| Hafıza | 60.000 veri (1 kanal), kalıcı bellek |
| Kayıt aralığı | 1 saniye – 60 dakika |
| İletişim | USB |
| Güvenlik standardı | IEC 61010-1 CAT III 300V |
| Güç kaynağı | 4 × LR6 (AA) veya 8320 AC adaptör |
| Boyutlar | 111 × 60 × 42 mm |
| Ağırlık | Yaklaşık 265 g |
| Kutu içeriği | Kaydedici; 4 × LR6 pil; 9118 çanta; KEW LOG Soft 2; 7148 USB kablosu; kılavuzlar |
Teknik değerler üretici Kyoritsu'nun yayımladığı ürün verilerinden alınmıştır.
