Kyoritsu KEW 5020 3 Kanallı TRMS Akım ve Gerilim Kaydedici
- Ücretsiz Kargo
- 12 aya varan taksit
- 24 ay garanti
- Teknik destek

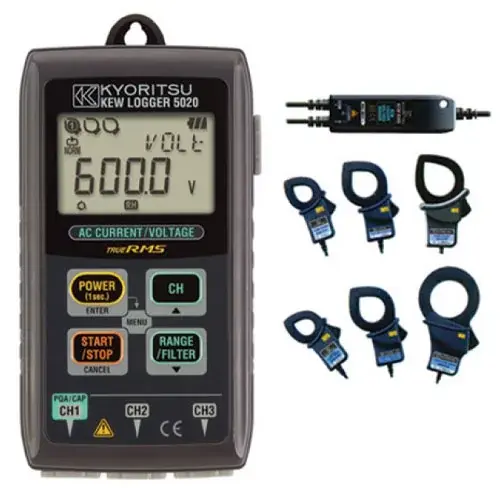

Kyoritsu KEW 5020 3 Kanallı TRMS Akım ve Gerilim Kaydedici
Kyoritsu KEW 5020, kaçak akım ve yük akımının yanında gerilimi de kaydedebilen 3 kanallı, TRMS ölçümlü bir akım ve gerilim kaydedicidir (data logger). Klamp sensörleri ve opsiyonel 8309 gerilim sensörü herhangi bir kanala bağlanabilir, cihaz bağlanan sensörü otomatik tanır. Normal, tetikleme ve yakalama modlarına ek olarak sunduğu güç kalitesi analizi modu, gerilim yükselmesi (swell), çökmesi (dip) ve kısa kesintileri başlangıç ve bitiş zamanlarıyla kaydeder.
Bu özellikleriyle büyük motor kalkışlarının yol açtığı gerilim düşümlerini, kaynak robotu veya ağır makinelerdeki gerilim kaynaklı duruşları ve aralıklı kaçakları tek cihazla araştırmayı sağlar. Klamp ve gerilim sensörleri standart pakete dahil değildir. İnovasyonTest, Kyoritsu yetkili satıcısı olarak Kyoritsu KEW 5020 kaydediciyi orijinal, faturalı ve 24 ay garantili sunar; sensörlerle birlikte proje teklifi hazırlar.
KEW 5020 Akım ve Gerilim Kaydedici Öne Çıkan Özellikler
- 3 kanalda kaçak akım, yük akımı ve gerilim kaydı (gerilim için opsiyonel 8309 sensörü), TRMS ölçüm
- 8309 gerilim sensörüyle 6–600 V AC ölçüm; yük akımı sensörleriyle 1000 A'e kadar akım
- 4 kayıt modu: normal, tetikleme, yakalama ve güç kalitesi analizi
- Güç kalitesi modunda referans gerilim, swell, dip ve kısa kesinti tespiti; her 10 ms'de dalgalanma kontrolü
- Sensör otomatik tanıma; klamp ve gerilim sensörleri herhangi bir kanala bağlanabilir
- Hafıza: 1 kanalda 60.000, 3 kanalda kanal başına 20.000 veri; kalıcı bellek
- KEW LOG Soft 2 ile ölçülen akım ve gerilimden basitleştirilmiş güç (Wh) hesabı
- PC ekranında akım ve gerilim değişimlerinin eşzamanlı izlenmesi
- Pille yaklaşık 10 gün; 8320 AC adaptörle uzun süreli kayıt
Kullanım Alanları
- Motor kalkış akımlarının neden olduğu gerilim düşümlerinin analizi ve kaynağının bulunması
- Kaynak robotu, ağır makine gibi ekipmanlarda gerilim dalgalanması kaynaklı duruşların araştırılması
- Kaçak akım takibiyle izolasyon seviyesinin izlenmesi
- RCD/ELCB gereksiz açmaları ve aralıklı kaçakların tespiti
- Fabrika ve binalarda kat/hat bazında elektrik tüketiminin basitleştirilmiş izlenmesi
Kutu İçeriği
- KEW 5020 akım ve gerilim kaydedici
- 4 adet LR6 (AA) alkalin pil
- 9118 taşıma çantası
- KEW LOG Soft 2 bilgisayar yazılımı
- 7148 USB kablosu
- Kullanım kılavuzu, hızlı kılavuz, kurulum kılavuzu ve USB bilgi notu
Klamp sensörleri ve 8309 gerilim sensörü ayrı satılır (datasheet'te KEW 5020 ile 1 adet 8309 içeren set 5020-01 olarak tanımlanır). Diğer opsiyonlar: 8146/8147/8148 ve 8121/8122/8123 klamp sensörleri, 8320 AC adaptör, 9135 taşıma çantası, 9119 sert çanta, 7185 uzatma kablosu.
KEW 5020 Ölçüm Aralıkları ve Doğruluk
| Kayıt modu | Kademe | Doğruluk (AC 50/60 Hz, sinüs) |
|---|---|---|
| Normal | 100,0 mA dışındaki kademeler | ±(%1,5 okuma + %0,7 tam skala) + sensör doğruluğu |
| Tetikleme | 100,0 mA | ±(%3,5 okuma + %2,2 tam skala) + sensör doğruluğu |
| Tetikleme | Diğer kademeler | ±(%3,0 okuma + %2,0 tam skala) + sensör doğruluğu |
| Yakalama / güç kalitesi | 100,0 mA | ±(%3,0 okuma + %1,7 tam skala) + sensör doğruluğu |
| Yakalama / güç kalitesi | Diğer kademeler | ±(%2,5 okuma + %1,5 tam skala) + sensör doğruluğu |
Uyumlu Klamp Sensörleri
| Sensör | Tip | Kablo çapı | Anma akımı |
|---|---|---|---|
| 8146 | Kaçak ve yük akımı | Ø24 mm | AC 30 A |
| 8147 | Kaçak ve yük akımı | Ø40 mm | AC 70 A |
| 8148 | Kaçak ve yük akımı | Ø68 mm | AC 100 A |
| 8121 | Yük akımı | Ø24 mm | AC 100 A |
| 8122 | Yük akımı | Ø40 mm | AC 500 A |
| 8123 | Yük akımı | Ø55 mm | AC 1000 A |
8309 Gerilim Sensörü
| Özellik | Değer |
|---|---|
| Ölçüm aralığı | 6 – 600 V AC |
| Maks. giriş | AC 600 Vrms (sinüs), 848,4 V tepe |
| Doğruluk | ±%1,0 okuma (50/60 Hz) (sensör) |
| Güvenlik | IEC 61010-1 CAT III 600V |
Değerler Kyoritsu teknik dokümanından alınmıştır.
Genel Özellikler
| Özellik | Değer |
|---|---|
| Kayıt modları | Normal, tetikleme, yakalama, güç kalitesi analizi |
| Kanal sayısı / ölçüm | 3 kanal, TRMS; RMS ölçüm aralığı yaklaşık 100 ms |
| Örnekleme | Normal/tetikleme: kanal başına yaklaşık 1,65 ms; yakalama: yaklaşık 0,55 ms |
| Kayıt aralığı | 1, 2, 5, 10, 15, 20, 30 saniye / 1, 2, 5, 10, 15, 20, 30, 60 dakika |
| Hafıza | 1 kanal 60.000, 2 kanal 40.000, 3 kanal 20.000 veri; kalıcı bellek |
| Güç kaynağı | 4 × LR6 (AA) alkalin pil (yaklaşık 10 gün) veya 8320 AC adaptör |
| Güvenlik standardı | IEC 61010-1 CAT III 300V, kirlilik derecesi 2; IEC 61326 (EMC) |
| Çalışma ortamı | -10 – 50 °C, %85 bağıl nem veya altı (yoğuşmasız); iç mekân, 2000 m'ye kadar |
| Boyutlar / ağırlık | 111 × 60 × 42 mm / yaklaşık 265 g |
KEW 5020 Kayıt Modları
- Normal kayıt: belirlenen aralıkta ortalama değeri, ayrıca maksimum, minimum ve tepe değerleri kaydeder; güç hattı durumunun veya aralıklı kaçağın izlenmesi için.
- Tetikleme kaydı: ayar değeri aşıldığında değeri, zamanı ve frekansı; öncesi ve sonrasından 8 veri (yaklaşık 0,8 s TRMS) ve tepe değeri kaydeder. Kalkış akımı veya anormal akımlar 1,65 ms örneklemeyle yakalanır.
- Yakalama kaydı: 0,55 ms örneklemeyle dalga şekli izlenir; ayar değeri aşıldığında öncesi ve sonrasından 200 ms'lik (50 Hz'de 10, 60 Hz'de 12 dalga) anlık değerler kaydedilir.
- Güç kalitesi analizi (yalnızca KEW 5020): referans gerilimi, swell, dip ve kısa kesintiyi tespit eder; noktaları 0,55 ms'de bir örnekler, gerilim dalgalanmasını her 10 ms'de kontrol eder ve olayın başlangıç ve bitiş zamanını kaydeder.
KEW 5020 ile Benzer Kyoritsu Kaçak Akım Kaydedicileri
| Özellik | KEW 5001 | KEW 5010 | KEW 5020 | KEW 5050 |
|---|---|---|---|---|
| Kanal | 3 | 3 | 3 | 4 (fiyat listesi) |
| Ölçülen büyüklükler | Kaçak akım | Kaçak ve yük akımı | Kaçak/yük akımı ve gerilim (8309 sensörle) | Ior, Io, Iom kaçak akımı, gerilim, hesaplanan izolasyon direnci |
| Kayıt modları | Sürekli, olay, maks. değer, yakalama | Normal, tetikleme, yakalama | Normal, tetikleme, yakalama, güç kalitesi | 200 ms – 2 saat aralıklı kayıt |
| Hafıza | 60.000 veri (1 kanal) | 60.000 veri (1 kanal) | 60.000 veri (1 kanal) | SD kart (2 GB) |
| Güç kaynağı | 6 × LR6 | 4 × LR6 veya 8320 adaptör | 4 × LR6 veya 8320 adaptör | 6 × LR6 veya AC adaptör |
| Güvenlik | CAT III 300V / CAT II 600V | CAT III 300V | CAT III 300V | CAT IV 300V / CAT III 600V |
Yalnızca kaçak akım izlemek ve uzun pil ömrüyle sahada haftalarca kayıt almak için KEW 5001 yeterlidir. Kaçak akımın yanında yük akımlarını ve kalkış akımlarını da kaydetmek istiyorsanız KEW 5010, buna ek olarak gerilim dalgalanmalarını (swell, dip, kısa kesinti) izlemek gerekiyorsa KEW 5020 tercih edilmelidir. Yalnızca dirençli kaçak akımı (Ior) ayırt etmek, 4 kanalı 200 ms aralıkla kaydetmek ve izolasyon direncini tahmin etmek için Kyoritsu KEW 5050 en kapsamlı seçenektir.
Kyoritsu KEW 5020 3 Kanallı TRMS Akım ve Gerilim Kaydedici Fiyatı ve Satın Alma
Güncel Kyoritsu KEW 5020 3 Kanallı TRMS Akım ve Gerilim Kaydedici fiyatı, stok durumu ve taksit seçenekleri bu sayfada yer alır. İnovasyonTest, Kyoritsu yetkili satıcısı olarak Kyoritsu KEW 5020 ürününü orijinal, faturalı ve 24 ay garantiyle sunar; kredi kartına 12 aya varan taksit ve havale ile ödemelerde ek indirim fırsatı sunulur.
İlgili Ürünler ve Kategoriler
- Kyoritsu KEW 5050 Kaçak Akım, Gerilim ve İzolasyon Direnci Kaydedici
- Kaçak Akım Test Cihazları
- Kaçak Akım Pensampermetreleri
- Elektrik Test Cihazları
- Tüm Kyoritsu ürünleri
İnovasyonTest'ten Satın Almanın Avantajları
- Kyoritsu yetkili satıcısı güvencesiyle orijinal, faturalı ürün ve 24 ay garanti
- Stoktaki ürünlerde aynı gün kargo; 5.000 TL üzeri siparişlerde ücretsiz kargo
- Kredi kartına 12 aya varan taksit, havale ile ek indirim fırsatı
- Talep halinde TÜRKAK akrediteli kalibrasyon sertifikası (ek ücretli) ve periyodik kalibrasyon hizmeti
- Satış sonrası teknik destek: hafta içi 09:00–17:00, WhatsApp hattımız ve e-posta üzerinden (iletişim bilgileri)
- Kurumsal, toplu alım ve proje fiyatı için kurumsal teklif isteyin
Sık Sorulan Sorular
Kyoritsu KEW 5020 kutusundan gerilim sensörü çıkar mı?
Datasheet'te 8309 gerilim sensörü KEW 5020 için opsiyonel aksesuar olarak listelenir; KEW 5020 ile 1 adet 8309 içeren set 5020-01 olarak tanımlanır. Klamp sensörleri de ayrıca seçilir.
KEW 5020 hangi gerilimleri ölçer?
8309 gerilim sensörüyle 6–600 V AC aralığında gerilim ölçülür. Sensör, standart kaçak akım rölesi ve kompakt şalter terminallerindeki M5 vidalara bağlanabilecek şekilde tasarlanmıştır.
KEW 5020 ile KEW 5010 arasındaki fark nedir?
KEW 5020, KEW 5010'un akım kayıt özelliklerine ek olarak gerilim kaydı ve swell, dip, kısa kesintileri yakalayan güç kalitesi analizi modu sunar.
KEW 5020 ne kadar süre kayıt yapar?
Hafıza tek kanalda 60.000, üç kanalda kanal başına 20.000 veridir. Alkalin pillerle yaklaşık 10 gün ölçüm yapılır; daha uzun kayıtlar için 8320 AC adaptör önerilir.
Kyoritsu KEW 5020 Türkiye'de nereden alınır?
İnovasyonTest, Kyoritsu yetkili satıcısıdır. Kyoritsu KEW 5020 kaydediciyi orijinal, faturalı ve 24 ay garantili olarak inovasyontest.com üzerinden alabilir, sensörlerle birlikte kurumsal teklif isteyebilirsiniz.
| Kyoritsu KEW 5020 3 Kanallı TRMS Akım ve Gerilim Kaydedici Teknik Özellikler | |
|---|---|
| Marka | Kyoritsu |
| Model | KEW 5020 (MODEL 5020) |
| Garanti | 24 ay (Kyoritsu yetkili satıcısı İnovasyonTest güvencesi) |
| Ürün tipi | Akım ve gerilim kaydedici (data logger), sensörler hariç |
| Kanal sayısı | 3 |
| Ölçüm yöntemi | TRMS |
| Kayıt modları | Normal, tetikleme, yakalama, güç kalitesi analizi |
| Akım ölçümü | Klamp sensörüne bağlı; kaçak akımdan 1000 A yük akımına kadar |
| Gerilim ölçümü | 6 – 600 V AC (opsiyonel 8309 gerilim sensörüyle) |
| Hafıza | 60.000 veri (1 kanal), kalıcı bellek |
| Kayıt aralığı | 1 saniye – 60 dakika |
| İletişim | USB |
| Güvenlik standardı | IEC 61010-1 CAT III 300V |
| Güç kaynağı | 4 × LR6 (AA) veya 8320 AC adaptör |
| Boyutlar | 111 × 60 × 42 mm |
| Ağırlık | Yaklaşık 265 g |
| Kutu içeriği | Kaydedici; 4 × LR6 pil; 9118 çanta; KEW LOG Soft 2; 7148 USB kablosu; kılavuzlar |
Teknik değerler üretici Kyoritsu'nun yayımladığı ürün verilerinden alınmıştır.
