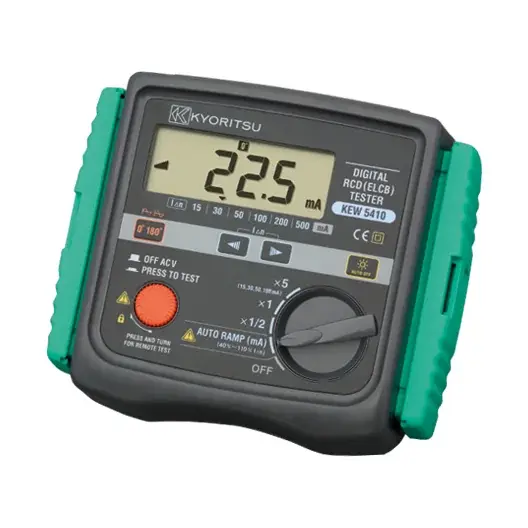

Kyoritsu KEW 5410 400V Dijital RCD (Kaçak Akım Rölesi) Test Cihazı
Kyoritsu KEW 5410, kaçak akım rölelerinin (RCD) atma süresini ve atma akımını ölçen, 400 V'a kadar nominal gerilimli sistemlerde çalışabilen RCD test cihazıdır. x1/2 testiyle nominal çalışmama akımını, x1 ve x5 testleriyle atma süresini ölçer; otomatik rampa testinde akımı kademeli artırarak rölenin kaç mA'de attığını belirler. Bekleme modunda gerilimi sürekli ölçer ve test sırasında 50 V'u aşan dokunma gerilimini algıladığında testi durdurur.
Nötr-faz, faz-faz ve toprak-faz bağlantı şekilleriyle kullanılabilen cihaz, faz-faz 690 V / faz-toprak 400 V nominal gerilimli tesislerde çalışan bakım ekipleri ve elektrik müteahhitleri için uygundur. İnovasyonTest, Kyoritsu yetkili satıcısı olarak KEW 5410'u orijinal, faturalı ve 24 ay garantili sunar.
KEW 5410 RCD Test Cihazı Öne Çıkan Özellikler
- RCD atma süresi ölçümü: x1/2 kademesinde çalışmama testi, x1 ve x5 kademelerinde atma süresi.
- Atma akımı ölçümü: akımı otomatik artırarak (IΔn'nin %40–%110'u, %5 adımlarla) rölenin attığı değeri bulur.
- Uzaktan test: test butonu kilitlenebilir; gerilim algılandığında ölçüm kendiliğinden başlar, test kablolarını iki elle tutabilirsiniz.
- Voltaj ölçümü: bekleme modunda her kademede gerilimi sürekli gösterir (80–450 V).
- Dokunma gerilimini otomatik algılama: test akımı uygulanırken toprağa karşı gerilim AC 50 V veya üzerine çıkarsa test durur.
- Toza ve suya dayanıklı IP54 gövde; karanlık ortamlar için aydınlatmalı LCD.
- Nominal gerilim 100 V, 200 V ve 400 V; 50/60 Hz.
- IEC 61010-1 CAT III 300 V / CAT II 400 V, IEC 61557-1, 6 uyumu.
Kullanım Alanları
- 400 V faz-toprak gerilimli sanayi tesislerinde RCD testleri
- Kaçak akım rölelerinin periyodik atma süresi ve atma akımı kontrolü
- Faz-faz ve toprak-faz bağlantılı devrelerde RCD doğrulaması
- Topraklama hatası şüphesi olan devrelerde güvenli RCD testi
Kutu İçeriği
- Kyoritsu KEW 5410 RCD test cihazı
- 7128A test kabloları
- 7129A krokodil klipsli test kablosu
- 8017 uzun pin × 2
- Kablo çantası ve askı kemeri
- 8 adet AA (R6P) pil
- Kullanım kılavuzu (İngilizce)
KEW 5410 Ölçüm Aralıkları ve Doğruluk
| Test | Test akımı | Test süresi | Doğruluk |
|---|---|---|---|
| x1/2 | 15 / 30 / 50 / 100 / 200 / 500 mA | 2000 ms | Atma süresi ±(%1 okuma + 3 dijit) |
| x1 | 15 / 30 / 50 / 100 / 200 / 500 mA | 2000 ms | Atma süresi ±(%1 okuma + 3 dijit) |
| x5 | 15 / 30 / 50 / 100 mA | 200 ms | Atma süresi ±(%1 okuma + 3 dijit) |
| Otomatik rampa | IΔn'nin %40–%110'u (%5 adım) | 300 ms × 15 adım | Her adımda test akımı -%4 ile +%4 |
| Voltaj ölçümü | 80–450 V (50/60 Hz) | — | ±(%2 okuma + 4 dijit) |
Değerler Kyoritsu teknik dokümanından alınmıştır.
Genel Özellikler
| Özellik | Değer |
|---|---|
| Nominal gerilim | 100 V ±%10, 200 V +%32 / -%10, 400 V ±%10 (50/60 Hz) |
| Standartlar | IEC 61010-1 CAT III 300 V / CAT II 400 V, kirlilik derecesi 2; IEC 61010-031; IEC 61557-1, 6 |
| Koruma sınıfı | IP54 (IEC 60529) |
| Ekran | 1999 sayımlı (3 1/2 dijit) büyük LCD, aydınlatmalı |
| Çalışma ortamı | 0 – 40 °C, bağıl nem %85 ve altı (yoğuşmasız) |
| Dayanma gerilimi | AC 3700 V, 1 dakika |
| Uyku modu | Son tuş işleminden 3 dakika sonra (gerilim ölçümünde devreye girmez); aydınlatma 1 dakika sonra kapanır |
| Güç kaynağı | DC 12 V: 8 × AA (R6P) pil |
| Ölçüm sayısı | 1200 ve üzeri (30 saniyede bir x1/2, IΔn = 100 mA) |
| Boyutlar | 186 × 167 × 89 mm |
| Ağırlık | Yaklaşık 965 g (piller dahil) |
KEW 5410 Bağlantı Şekilleri
Kyoritsu dokümanında üç bağlantı şekli tanımlanır: Nötr – Faz bağlantısında bağlantı bloğunun "PRIMARY" ucu RCD beslemesinin nötrüne, "SECONDARY" ucu RCD yük tarafındaki faza bağlanır. Faz – Faz bağlantısında PRIMARY beslemenin L2 fazına, SECONDARY yük tarafının L1 fazına bağlanır. Toprak – Faz bağlantısında PRIMARY toprağa, SECONDARY yük tarafındaki faza bağlanır; toprak bağlantısı için krokodil klipsli test kablosu kullanılır.
KEW 5410 ile Benzer Kyoritsu Modeller
| Özellik | KEW 5406A | KEW 5410 | KEW 6516BT |
|---|---|---|---|
| Çalışma gerilimi | 230 V +%10 / -%15 (195–253 V), 50 Hz | 100 V, 200 V, 400 V nominal (50/60 Hz) | 100–260 V (RCD fonksiyonu) |
| Nominal atma akımları | 10 / 20 / 30 / 200 / 300 / 500 mA | 15 / 30 / 50 / 100 / 200 / 500 mA | 6–1000 mA ve değişken |
| Test modları | x1/2, x1, x5, xDC, otomatik rampa | x1/2, x1, x5, otomatik rampa | x1/2, x1, x5, rampa, otomatik, Uc |
| RCD tipleri | Standart, selektif, AC ve A (DC hassas) | — | AC, A, F, B (genel/selektif), EV |
| Voltaj ölçümü | — | 80–450 V | 2–600 V |
| Koruma sınıfı | IP54 | IP54 | IP40 |
| Ağırlık | Yaklaşık 800 g | Yaklaşık 965 g | Yaklaşık 1350 g |
Faz-toprak 400 V'a kadar sistemlerde, uzaktan test ve dokunma gerilimi korumasıyla RCD testi için KEW 5410 uygundur. 230 V şebekede AC ve A tipi RCD testleri için daha hafif KEW 5406A, B, F ve EV tipi RCD'leri de kapsayan çok fonksiyonlu bir cihaz için KEW 6516BT tercih edilebilir.
KEW 5410 RCD Test Cihazı Fiyatı ve Satın Alma
Güncel Kyoritsu KEW 5410 400V Dijital RCD (Kaçak Akım Rölesi) Test Cihazı fiyatı, stok durumu ve taksit seçenekleri bu sayfada yer alır. İnovasyonTest, Kyoritsu yetkili satıcısı olarak ürünü orijinal, faturalı ve 24 ay garantili sunar; kredi kartına 12 aya varan taksit ve havale ile ödemelerde ek indirim fırsatı sunulur.
İlgili Ürünler ve Kategoriler
- Kyoritsu KEW 5406A RCD Test Cihazı
- Kyoritsu KEW 6516BT 10 Fonksiyonlu Tesisat Test Cihazı
- RCD Test Cihazları
- Çok Fonksiyonlu Tesisat Test Cihazları
- Tüm Kyoritsu ürünleri
İnovasyonTest'ten Satın Almanın Avantajları
- Kyoritsu yetkili satıcısı güvencesiyle orijinal, faturalı ürün ve 24 ay garanti
- Stoktaki ürünlerde aynı gün kargo; 5.000 TL üzeri siparişlerde ücretsiz kargo
- Kredi kartına 12 aya varan taksit, havale ile ek indirim fırsatı
- Talep halinde TÜRKAK akrediteli kalibrasyon sertifikası (ek ücretli) ve periyodik kalibrasyon hizmeti
- Satış sonrası teknik destek: hafta içi 09:00–17:00, WhatsApp hattımız ve e-posta üzerinden (iletişim bilgileri)
- Toplu alım ve proje fiyatı için kurumsal teklif isteyin
Sık Sorulan Sorular
Kyoritsu KEW 5410 ile KEW 5406A arasındaki fark nedir?
KEW 5410 100, 200 ve 400 V nominal gerilimlerde çalışır, bekleme modunda voltaj ölçer, uzaktan test ve dokunma gerilimi koruması sunar. KEW 5406A 230 V şebekeler içindir ve xDC testiyle A tipi (DC hassas) RCD'leri test eder.
KEW 5410 hangi test akımlarını kullanır?
x1/2 ve x1 testlerinde 15/30/50/100/200/500 mA, x5 testinde 15/30/50/100 mA kullanır. Otomatik rampa testinde akım IΔn'nin %40'ından %110'una %5 adımlarla artırılır.
KEW 5410 test sırasında güvenliği nasıl sağlar?
RCD testi sırasında toprak elektrodunun veya koruma iletkeninin toprağa karşı gerilimini algılar; gerilim AC 50 V veya üzerine çıkarsa ölçümü durdurur.
KEW 5410 hangi pille çalışır?
8 adet AA (R6P) pille çalışır; piller kutu içeriğindedir. Yeni pillerle 1200'ün üzerinde ölçüm yapılabilir.
Kyoritsu KEW 5410 Türkiye'de nereden alınır?
İnovasyonTest, Kyoritsu yetkili satıcısıdır. Kyoritsu KEW 5410'u orijinal, faturalı ve 24 ay garantili olarak inovasyontest.com üzerinden alabilirsiniz.
| Kyoritsu KEW 5410 400V Dijital RCD (Kaçak Akım Rölesi) Test Cihazı Teknik Özellikler | |
|---|---|
| Marka | Kyoritsu |
| Model | KEW 5410 |
| Garanti | 24 ay (Kyoritsu yetkili satıcısı İnovasyonTest güvencesi) |
| Ürün tipi | Dijital RCD (kaçak akım rölesi) test cihazı |
| Nominal gerilim | 100 / 200 / 400 V, 50/60 Hz |
| Test akımları | x1/2, x1: 15–500 mA; x5: 15–100 mA |
| Rampa testi | IΔn'nin %40–%110'u, %5 adım |
| Atma süresi doğruluğu | ±(%1 okuma + 3 dijit) |
| Voltaj ölçümü | 80–450 V, ±(%2 okuma + 4 dijit) |
| Ekran | 1999 sayımlı aydınlatmalı LCD |
| Güvenlik kategorisi | IEC 61010-1 CAT III 300 V / CAT II 400 V; IEC 61557-1, 6 |
| Koruma sınıfı | IP54 |
| Güç kaynağı | 8 × AA (R6P) |
| Boyutlar | 186 × 167 × 89 mm |
| Ağırlık | Yaklaşık 965 g (piller dahil) |
| Kutu içeriği | 7128A test kabloları, 7129A krokodil klipsli kablo, 8017 uzun pin × 2, çanta, askı kemeri, 8 pil, kılavuz |
Teknik değerler üretici Kyoritsu'nun yayımladığı ürün verilerinden alınmıştır.
