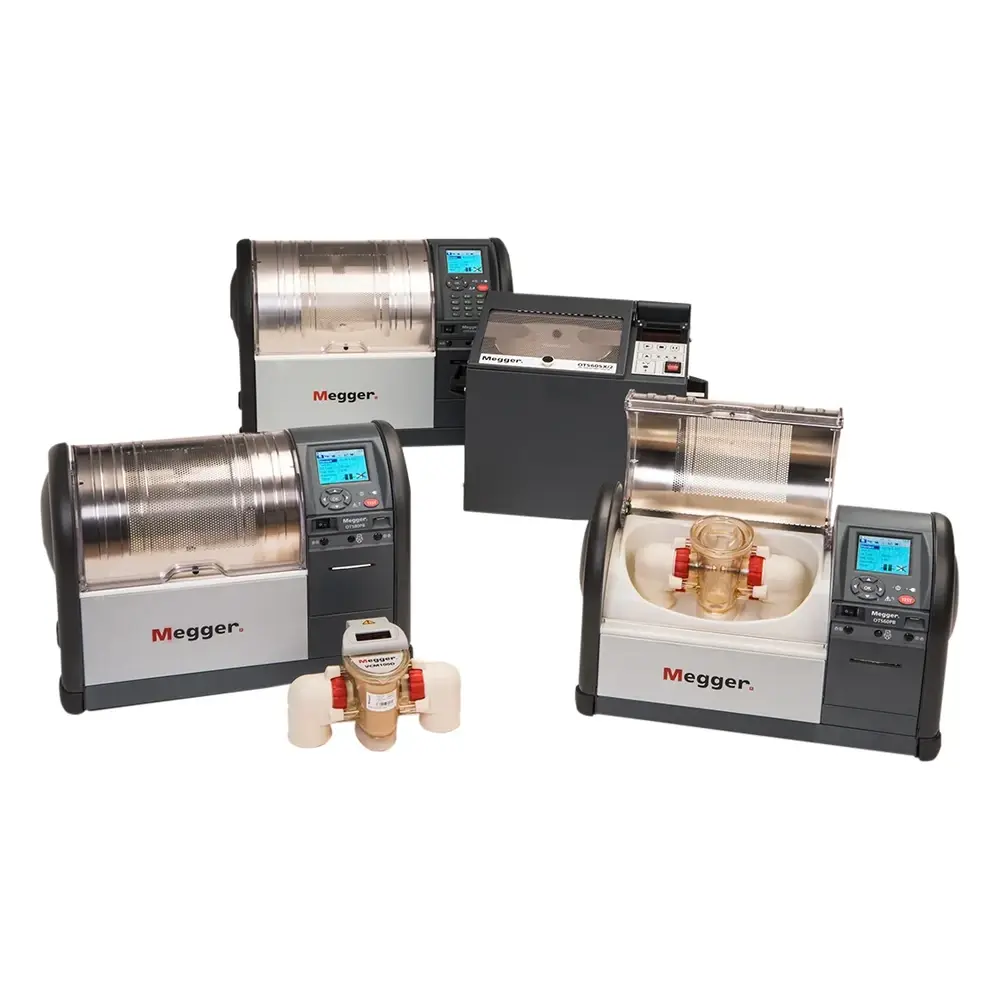

Megger OTS60PB Yağ Test Cihazı 60 kV Otomatik
Megger OTS60PB Yağ Test Cihazı, mineral, ester ve silikon bazlı yalıtım sıvılarında tam otomatik delinme (breakdown) ve dayanım gerilimi testleri yapan, 0–60 kV rms çıkışlı taşınabilir bir yalıtım yağı test setidir. Hem şebekeden hem de dahili NiMH aküden çalışabildiği için transformatör bakım ekipleri, enerji işletmeleri ve test laboratuvarları tarafından sahada ve laboratuvarda kullanılır.
Dünya genelinde kullanılan test standartları cihaza yüklü olarak gelir; 400 ml kırılmaz test kabı, sürekli yağ sıcaklığı ölçümü ve dahili yazıcı ile test sonucunu yerinde belgelemek mümkündür. Megger yetkili satıcısı İnovasyonTest, OTS60PB'yi orijinal kutu içeriği ve 24 ay garantiyle sunar.
Öne Çıkan Özellikler
- 0–60 kV rms test gerilimi (30 kV – 0 – 30 kV); standarda göre 0,5 / 2,0 / 3 kV/s, özel testlerde 0,5–10 kV/s gerilim artış hızı
- Mineral, ester ve silikon yalıtım sıvılarında tam otomatik delinme ve dayanım gerilimi testleri
- Yüklü test standartları: IEC 60156-95 ve IEC 60156-2018 (viskoz yağlar için Ek A ve V sürümleri dahil), ASTM D1816-12, ASTM D877A/B-19, VDE0370 bölüm 5, GB/T 507-2002 ve daha fazlası; 3 özel test ve USB ile standart güncelleme
- Şebeke (85–265 V AC) veya dahili NiMH 24 V 2 Ah akü ile çalışma; şebekeye bağlandığında otomatik şarj
- Hassas ve hızlı delinme algılama, çok hızlı yüksek gerilim kesme; bağımsız çift yedekli yüksek gerilim kesme devresi ve herhangi bir tuşla testi durdurma
- Kilitleme mekanizmalı hassas ayar tekerleği ile kolay elektrot aralığı ayarı
- Kırılmaz, kolay temizlenen, tekrar kullanılabilir 400 ml test kabı ve 10–65 °C aralığında sürekli yağ sıcaklığı ölçümü
- 3,5 inç QVGA renkli ekran, dahili matris yazıcı, USB bellek aktarımı ve harici USB yazıcı desteği; ücretsiz PowerDB Lite yazılımı
Kullanım Alanları
Yalıtım yağının delinme gerilimi, yağ yalıtımlı ekipmanın durumunu izlemek için düzenli olarak ölçülen bir değerdir. Megger OTS60PB Yağ Test Cihazı, akü ile çalışabilmesi sayesinde şebekeye erişimin kısıtlı olduğu sahalarda da test yapılmasına olanak tanır; dökülen yağ için hazneye entegre tahliye borusu ve sağlam kutu profil şasi saha kullanımını kolaylaştırır.
- Güç ve dağıtım transformatörlerinde yalıtım yağının periyodik kontrolü
- Mineral, ester ve silikon bazlı yalıtım sıvılarında delinme gerilimi ve dayanım testleri
- Trafo merkezleri ve enerji tesislerinde şebekeden bağımsız saha testleri
- Test laboratuvarlarında IEC, ASTM ve ulusal standartlara göre programlı ölçümler
- Viskoz yağlarda IEC 60156-2018 Ek A (V) prosedürüyle test
Teknik Özellikler Özeti
| Özellik | Değer |
|---|---|
| Test gerilimi | 0–60 kV rms (30 kV – 0 – 30 kV) |
| Gerilim artış hızı | 0,5 / 2,0 / 3 kV/s (standarda göre); özel testte 0,5–10 kV/s |
| Çözünürlük / doğruluk | 0,1 kV; ±%1 ±2 dijit (5 kV/s'ye kadar) |
| Test kabı | 400 ml (standart), 150 ml (aksesuar) |
| Sıcaklık ölçümü | 10 °C – 65 °C, 1 °C çözünürlük |
| Besleme | 85–265 V AC, 50/60 Hz veya NiMH 24 V 2 Ah akü |
| Ekran | 3,5 inç, 320 x 240 QVGA renkli, arka aydınlatmalı |
| Arayüz | 2 x USB A tipi (bellek, yazıcı), 1 x USB B tipi |
| Koruma sınıfı / güvenlik | IP30 / IEC 61010 |
| Boyut / ağırlık | 520 x 340 x 250 mm / 16,8 kg |
| Sipariş kodu | 1014-525 (OTS60PB-EU, Avrupa tipi Schuko CEE7/7 şebeke kablosu) |
Kutu İçeriği
- 400 ml test kabı (karıştırıcılı kapağı takılı)
- Tam elektrot seti – IEC ve ASTM
- IEC ve ASTM karıştırıcı pervane
- Yazıcı
- NiMH akü
- Elektrot aralık mastarı seti
- Kalibrasyon sertifikası
- PowerDB kılavuzu
- Hızlı başlangıç kılavuzu
- OTS test kabı hazırlama kılavuzu
- Güç kablosu
Taşıma çantası (OTS60PB için 1001-480), nakliye kutusu, 150 ml test kabı ve VCM100D / VCM80D gerilim doğrulama üniteleri opsiyonel aksesuar olarak ayrıca sunulur.
Neden İnovasyonTest?
- Megger yetkili satıcısı İnovasyonTest güvencesiyle orijinal ürün
- 24 ay garanti
- Stoktaki ürünlerde aynı gün kargo
- 5.000 TL üzeri siparişlerde ücretsiz kargo
- Kredi kartına 12 aya varan taksit, havale ile ek indirim fırsatı
- TÜRKAK akrediteli kalibrasyon sertifikası ve periyodik kalibrasyon hizmeti (iş ortağı laboratuvar aracılığıyla, talep edilirse ek ücretle)
- Hafta içi 09:00–17:00 WhatsApp ve e-posta ile teknik destek
- Kurumsal ve proje alımları için teklif formu üzerinden teklif alabilirsiniz
İlgili Ürünler
Sıkça Sorulan Sorular
OTS60PB hangi yalıtım sıvılarında test yapar?
OTS60PB; mineral, ester ve silikon bazlı yalıtım sıvılarında tam otomatik delinme gerilimi ve dayanım gerilimi testleri yapar. Ester yağlar için ASTM D1816-12E, viskoz yağlar için IEC 60156-2018 Ek A (V) sekansları yüklüdür.
Cihazda hangi test standartları yüklü?
IEC 60156-95, IEC 60156-2018 (Ek A ve V sürümleri dahil), ASTM D1816-12, ASTM D877A-19, ASTM D877B-19, VDE0370 bölüm 5, BS EN 60156, GB/T 507-2002, GOST 6581-75, JIS C 2101-99, IS 6792-2017 gibi standartlar yüklüdür. Ayrıca 3 özel test tanımlanabilir ve standartlar USB üzerinden güncellenebilir.
OTS60PB sahada akü ile çalışabilir mi?
Evet. Cihazda 24 V 2 Ah NiMH akü bulunur ve 85–265 V AC şebekeye bağlandığında akü otomatik olarak şarj edilir. Şarj süresi yavaş şarjda 16 saat, hızlı şarjda 2 saatte %90'ın üzerine çıkar.
OTS60PB ile OTS80PB arasındaki fark nedir?
İki model aynı seriden olup özellikleri ve kutu içerikleri aynıdır. Fark test geriliminde ve gövdededir: OTS60PB en fazla 60 kV rms (30 kV – 0 – 30 kV) üretir, 520 x 340 x 250 mm ölçülerinde ve 16,8 kg ağırlığındadır. OTS80PB ise 80 kV rms (40 kV – 0 – 40 kV) üretir, 520 x 380 x 250 mm ve 20,8 kg'dır.
Test sonuçları nasıl kaydedilir ve raporlanır?
Sonuçlar seri numarası veya varlık kimliği ile tanımlanır, tarih ve saat damgasıyla dahili belleğe kaydedilir. Dahili yazıcıdan çıktı alınabilir, sonuçlar USB belleğe aktarılabilir ve cihazla birlikte ücretsiz verilen PowerDB Lite yazılımıyla raporlanabilir.
Garanti ve kalibrasyon hizmeti var mı?
Ürün, Megger yetkili satıcısı İnovasyonTest tarafından 24 ay garantiyle gönderilir. Talep edilirse iş ortağı laboratuvarımız aracılığıyla TÜRKAK akrediteli kalibrasyon sertifikası ek ücretle düzenlenir; periyodik kalibrasyon hizmeti de sunulmaktadır.
| Test Gerilimi ve Doğruluk | |
|---|---|
| Test gerilimi | 0 – 60 kV rms maksimum (30 kV - 0 - 30 kV) |
| Gerilim artış hızı | Seçilen test standardına göre 0,5 kV/s, 2,0 kV/s veya 3 kV/s; özel testte 0,5 kV/s – 10 kV/s |
| Gerilim artış hızı doğruluğu | %5'ten daha iyi |
| Gerilim çözünürlüğü ve doğruluğu | 5 kV/s'ye kadar: 0,1 kV ±%1 ±2 dijit; 5 kV/s – 10 kV/s: 0,1 kV ±%1 ±4 dijit |
| Programlı test sekansları | ASTM D1816-12, ASTM D1816-12E (ester), ASTM D877A-19, ASTM D877B-19, AS1767.2.1, BS EN 60156-96, BS 5730a AD 30 kV/40 kV, BS 5730a BCEF 22 kV/30 kV, BS 148 / EN 60156, CEI EN 60156-95, Özel (Custom) 5, 6 ve 10, GB/T 507-2002, GOST 6581-75, IEC 60156-95, IEC 60156-2018, IEC 60156-2018V, IEC 60156-2018 Ek A (Annex A), IEC 60156-2018 Ek A (V), IRAM 2341, IS 6792-2017, IS 6792-2-2017, JIS C 2101-99 (M), JIS C 2101-99 (S), NF EN 60156, PA SEV EN60156, SABS EN60156, UNE EN 60156, VDE0370 bölüm 5, Dayanım A (Withstand A), Dayanım B (Withstand B) |
| Test Kabı ve Sıcaklık | |
| Test kapları | 400 ml (standart), 150 ml (aksesuar) |
| Test kabı ağırlığı | 1,1 kg (400 ml ve 150 ml) |
| Sıcaklık ölçüm aralığı | 10 °C – 65 °C |
| Sıcaklık sensörü çözünürlüğü | 1 °C |
| Güç Kaynağı ve Akü | |
| Besleme | Şebeke gerilimi 85 – 265 V AC, 50/60 Hz (güç kaynağı: 85 V – 265 V 50/60/400 Hz giriş veya dahili akü) |
| Akü tipi | NiMH 24 V 2 Ah |
| Akü ömrü | 2 Ah akü ile 70 kV'a kadar 10 test sekansı |
| Şarj tutma (20 °C) | NiMH, 1 ay sonunda %50 deşarj |
| Akü şarjı | Güç kaynağına bağlandığında otomatik; şarj süresi 16 saat (yavaş) veya 2 saatte hızlı şarj ile >%90 |
| Ekran, Yazıcı ve Veri | |
| Ekran | 3,5 inç, 320 x 240 QVGA renkli ekran, arka aydınlatmalı |
| Arayüz | 2 x USB A tipi (USB bellek, yazıcı), 1 x USB B tipi (fabrika kullanımı) |
| Dahili yazıcı | Matris darbeli yazıcı, 57,5 mm kağıt genişliği |
| Harici yazıcı | PCL3, PCL6, PS ve EPS desteği |
| Veri | Dahili test sonucu belleği; sonuçları USB belleğe aktarma |
| Menü dilleri | İngilizce, Fransızca, Almanca, İspanyolca, Çekçe, Felemenkçe, Fince, İtalyanca, Norveççe, Lehçe, Portekizce, Rusça, İsveççe ve Çince |
| Güvenlik ve Çevre Koşulları | |
| Koruma | Hazne kapağında çift emniyet mikro anahtarı |
| Güvenlik | IEC 61010'a uygun tasarım |
| EMC | Hafif endüstriyel IEC 61326-1 Sınıf B, CISPR 22, CISPR 16-1 ve CISPR 16-2 |
| Koruma sınıfı | IP30 |
| Çalışma sıcaklığı ve nem | 0 °C – +50 °C, 40 °C'de %80 bağıl nem, yoğuşmasız |
| Depolama sıcaklığı ve nem | -30 °C – +65 °C, 40 °C'de %95 bağıl nem, yoğuşmasız |
| Maksimum rakım | 1000 m |
| Mekanik | |
| Boyutlar | 520 mm x 340 mm x 250 mm |
| Ağırlık | 16,8 kg |
