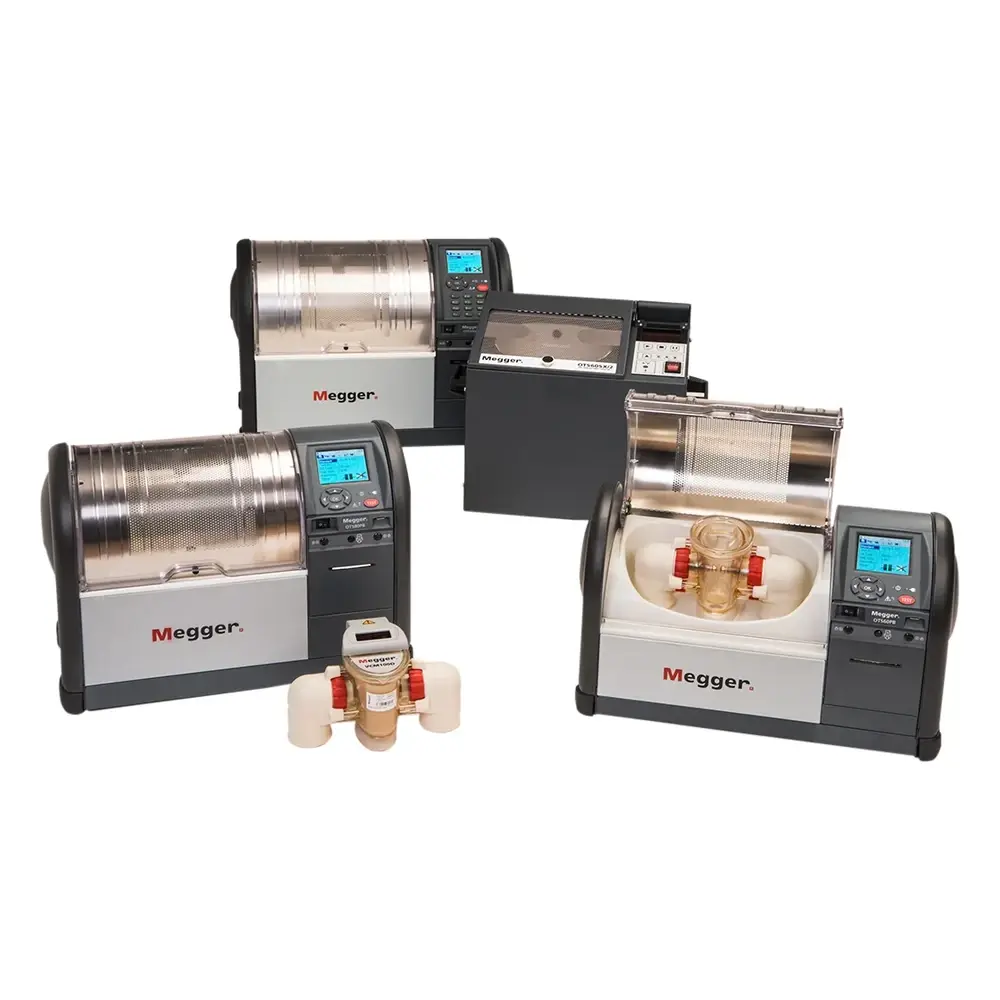

Megger OTS80PB Yağ Test Cihazı 80 kV Otomatik
- Ücretsiz Kargo
- 12 aya varan taksit
- 24 ay garanti
- Teknik destek
Megger OTS80PB Yağ Test Cihazı 80 kV Otomatik
Megger OTS80PB Yağ Test Cihazı, 0–80 kV rms test gerilimiyle yalıtım yağlarının delinme gerilimini ve dayanımını tam otomatik olarak ölçen taşınabilir bir test setidir. Mineral, ester ve silikon bazlı yalıtım sıvılarını test edebilen cihaz; yüksek delinme değerlerine sahip yağlarla çalışan transformatör üreticileri, enerji dağıtım şirketleri, bakım ekipleri ve test laboratuvarları için geliştirilmiştir.
Şebeke veya dahili NiMH akü ile çalışabilen OTS80PB, yüklü test standartları, sürekli yağ sıcaklığı ölçümü ve dahili yazıcısıyla sahada ve laboratuvarda aynı iş akışını sunar. Megger yetkili satıcısı İnovasyonTest, cihazı orijinal kutu içeriği ve 24 ay garantiyle gönderir.
Öne Çıkan Özellikler
- 0–80 kV rms test gerilimi (40 kV – 0 – 40 kV); standarda göre 0,5 / 2,0 / 3 kV/s, özel testlerde 0,5–10 kV/s gerilim artış hızı
- Mineral, ester ve silikon yalıtım sıvılarında tam otomatik delinme ve dayanım gerilimi testleri
- IEC 60156-2018 (Ek A ve viskoz yağlar için V sürümleri), ASTM D1816-12, ASTM D877A/B-19, GB/T 507-2002, VDE0370 bölüm 5 dahil yüklü standartlar; 3 özel test, favori testler listesi ve USB ile standart güncelleme
- Şebeke (85–265 V AC) veya dahili NiMH 24 V 2 Ah akü ile çalışma
- Hızlı ve hassas delinme algılama, çok hızlı yüksek gerilim kesme; bağımsız çift yedekli yüksek gerilim kesme devresi ve şeffaf ekranlı kapak
- Kilitleme mekanizmalı hassas ayar tekerleği ile elektrot aralığı ayarı; kutuda IEC ve ASTM elektrot seti
- Kırılmaz, tekrar kullanılabilir 400 ml test kabı; 10–65 °C aralığında sürekli yağ sıcaklığı ölçümü
- 3,5 inç QVGA renkli ekran, dahili matris yazıcı, USB bellek ve harici USB yazıcı desteği; ücretsiz PowerDB Lite yazılımı
Kullanım Alanları
80 kV'a kadar çıkabilen test gerilimi, delinme değeri yüksek yeni ve arıtılmış yağların ölçümünde kullanıcıya pay bırakır. Megger OTS80PB Yağ Test Cihazı akü desteği sayesinde şebekeden bağımsız sahalarda da çalışır; hazneye entegre tahliye borusu dökülen yağın kolayca boşaltılmasını sağlar.
- Güç ve dağıtım transformatörlerinde yalıtım yağının periyodik kontrolü
- Mineral, ester ve silikon bazlı yalıtım sıvılarında delinme gerilimi ve dayanım testleri
- Trafo merkezleri ve enerji tesislerinde şebekeden bağımsız saha testleri
- Test laboratuvarlarında IEC, ASTM ve ulusal standartlara göre programlı ölçümler
- Viskoz yağlarda IEC 60156-2018 Ek A (V) prosedürüyle test
Teknik Özellikler Özeti
| Özellik | Değer |
|---|---|
| Test gerilimi | 0–80 kV rms (40 kV – 0 – 40 kV) |
| Gerilim artış hızı | 0,5 / 2,0 / 3 kV/s (standarda göre); özel testte 0,5–10 kV/s |
| Çözünürlük / doğruluk | 0,1 kV; ±%1 ±2 dijit (5 kV/s'ye kadar) |
| Test kabı | 400 ml (standart), 150 ml (aksesuar) |
| Sıcaklık ölçümü | 10 °C – 65 °C, 1 °C çözünürlük |
| Besleme | 85–265 V AC, 50/60 Hz veya NiMH 24 V 2 Ah akü |
| Ekran | 3,5 inç, 320 x 240 QVGA renkli, arka aydınlatmalı |
| Dahili yazıcı | Matris darbeli, 57,5 mm kağıt |
| Koruma sınıfı / güvenlik | IP30 / IEC 61010 |
| Boyut / ağırlık | 520 x 380 x 250 mm / 20,8 kg |
| Sipariş kodu | 1014-529 (OTS80PB-EU, Avrupa tipi Schuko CEE7/7 şebeke kablosu) |
Kutu İçeriği
- 400 ml test kabı (karıştırıcılı kapağı takılı)
- Tam elektrot seti – IEC ve ASTM
- IEC ve ASTM karıştırıcı pervane
- Yazıcı
- NiMH akü
- Elektrot aralık mastarı seti
- Kalibrasyon sertifikası
- PowerDB kılavuzu
- Hızlı başlangıç kılavuzu
- OTS test kabı hazırlama kılavuzu
- Güç kablosu
Taşıma çantası (OTS80PB için 1001-476), nakliye kutusu, 150 ml test kabı ve VCM100D / VCM80D gerilim doğrulama üniteleri opsiyonel aksesuar olarak ayrıca sunulur.
Neden İnovasyonTest?
- Megger yetkili satıcısı İnovasyonTest güvencesiyle orijinal ürün
- 24 ay garanti
- Stoktaki ürünlerde aynı gün kargo
- 5.000 TL üzeri siparişlerde ücretsiz kargo
- Kredi kartına 12 aya varan taksit, havale ile ek indirim fırsatı
- TÜRKAK akrediteli kalibrasyon sertifikası ve periyodik kalibrasyon hizmeti (iş ortağı laboratuvar aracılığıyla, talep edilirse ek ücretle)
- Hafta içi 09:00–17:00 WhatsApp ve e-posta ile teknik destek
- Kurumsal ve proje alımları için teklif formu üzerinden teklif alabilirsiniz
İlgili Ürünler
Sıkça Sorulan Sorular
OTS80PB ne ölçer?
OTS80PB, yalıtım yağlarının delinme gerilimini (breakdown) ve belirlenen gerilimde dayanımını ölçer. Test gerilimi 0–80 kV rms aralığındadır ve 0,1 kV çözünürlükle gösterilir; mineral, ester ve silikon bazlı sıvılarda kullanılabilir.
OTS80PB ile OTS60PB arasındaki fark nedir?
İki model aynı seriden olup özellikleri ve kutu içerikleri aynıdır. OTS80PB en fazla 80 kV rms (40 kV – 0 – 40 kV) üretir, 520 x 380 x 250 mm ölçülerinde ve 20,8 kg ağırlığındadır. OTS60PB ise 60 kV rms (30 kV – 0 – 30 kV) üretir, 520 x 340 x 250 mm ve 16,8 kg'dır.
Hangi test standartları destekleniyor?
IEC 60156-95, IEC 60156-2018 ve Ek A sürümleri, ASTM D1816-12 ve D1816-12E (ester), ASTM D877A-19 ve D877B-19, VDE0370 bölüm 5, BS EN 60156, GB/T 507-2002, GOST 6581-75, JIS C 2101-99 ve IS 6792-2017 dahil çok sayıda standart yüklüdür. 3 özel test tanımlanabilir, standartlar USB ile güncellenebilir.
Cihaz akü ile çalışıyor mu, şarj süresi ne kadar?
Evet. 24 V 2 Ah NiMH akü standarttır ve cihaz güç kaynağına bağlandığında otomatik şarj olur. Yavaş şarj 16 saat sürer; hızlı şarj ile akü 2 saatte %90'ın üzerine dolar.
Kullanıcı güvenliği nasıl sağlanıyor?
Hazne kapağında çift emniyet mikro anahtarı, bağımsız çift yedekli yüksek gerilim kesme devresi ve şeffaf ekranlı kapak bulunur. Test sırasında herhangi bir tuşa basılması testi durdurur. Cihaz IEC 61010'a uygun tasarlanmıştır.
Garanti ve kalibrasyon hizmeti var mı?
Ürün, Megger yetkili satıcısı İnovasyonTest tarafından 24 ay garantiyle gönderilir. Talep edilirse iş ortağı laboratuvarımız aracılığıyla TÜRKAK akrediteli kalibrasyon sertifikası ek ücretle düzenlenir; periyodik kalibrasyon hizmeti de sunulmaktadır.
| Test Gerilimi ve Doğruluk | |
|---|---|
| Test gerilimi | 0 – 80 kV rms maksimum (40 kV - 0 – 40 kV) |
| Gerilim artış hızı | Seçilen test standardına göre 0,5 kV/s, 2,0 kV/s veya 3 kV/s; özel testte 0,5 kV/s – 10 kV/s |
| Gerilim artış hızı doğruluğu | %5'ten daha iyi |
| Gerilim çözünürlüğü ve doğruluğu | 5 kV/s'ye kadar: 0,1 kV ±%1 ±2 dijit; 5 kV/s – 10 kV/s: 0,1 kV ±%1 ±4 dijit |
| Programlı test sekansları | ASTM D1816-12, ASTM D1816-12E (ester), ASTM D877A-19, ASTM D877B-19, AS1767.2.1, BS EN 60156-96, BS 5730a AD 30 kV/40 kV, BS 5730a BCEF 22 kV/30 kV, BS 148 / EN 60156, CEI EN 60156-95, Özel (Custom) 5, 6 ve 10, GB/T 507-2002, GOST 6581-75, IEC 60156-95, IEC 60156-2018, IEC 60156-2018V, IEC 60156-2018 Ek A (Annex A), IEC 60156-2018 Ek A (V), IRAM 2341, IS 6792-2017, IS 6792-2-2017, JIS C 2101-99 (M), JIS C 2101-99 (S), NF EN 60156, PA SEV EN60156, SABS EN60156, UNE EN 60156, VDE0370 bölüm 5, Dayanım A (Withstand A), Dayanım B (Withstand B) |
| Test Kabı ve Sıcaklık | |
| Test kapları | 400 ml (standart), 150 ml (aksesuar) |
| Test kabı ağırlığı | 1,1 kg (400 ml ve 150 ml) |
| Sıcaklık ölçüm aralığı | 10 °C – 65 °C |
| Sıcaklık sensörü çözünürlüğü | 1 °C |
| Güç Kaynağı ve Akü | |
| Besleme | Şebeke gerilimi 85 – 265 V AC, 50/60 Hz (güç kaynağı: 85 V – 265 V 50/60/400 Hz giriş veya dahili akü) |
| Akü tipi | NiMH 24 V 2 Ah |
| Akü ömrü | 2 Ah akü ile 70 kV'a kadar 10 test sekansı |
| Şarj tutma (20 °C) | NiMH, 1 ay sonunda %50 deşarj |
| Akü şarjı | Güç kaynağına bağlandığında otomatik; şarj süresi 16 saat (yavaş) veya 2 saatte hızlı şarj ile >%90 |
| Ekran, Yazıcı ve Veri | |
| Ekran | 3,5 inç, 320 x 240 QVGA renkli ekran, arka aydınlatmalı |
| Arayüz | 2 x USB A tipi (USB bellek, yazıcı), 1 x USB B tipi (fabrika kullanımı) |
| Dahili yazıcı | Matris darbeli yazıcı, 57,5 mm kağıt genişliği |
| Harici yazıcı | PCL3, PCL6, PS ve EPS desteği |
| Veri | Dahili test sonucu belleği; sonuçları USB belleğe aktarma |
| Menü dilleri | İngilizce, Fransızca, Almanca, İspanyolca, Çekçe, Felemenkçe, Fince, İtalyanca, Norveççe, Lehçe, Portekizce, Rusça, İsveççe ve Çince |
| Güvenlik ve Çevre Koşulları | |
| Koruma | Hazne kapağında çift emniyet mikro anahtarı |
| Güvenlik | IEC 61010'a uygun tasarım |
| EMC | Hafif endüstriyel IEC 61326-1 Sınıf B, CISPR 22, CISPR 16-1 ve CISPR 16-2 |
| Koruma sınıfı | IP30 |
| Çalışma sıcaklığı ve nem | 0 °C – +50 °C, 40 °C'de %80 bağıl nem, yoğuşmasız |
| Depolama sıcaklığı ve nem | -30 °C – +65 °C, 40 °C'de %95 bağıl nem, yoğuşmasız |
| Maksimum rakım | 1000 m |
| Mekanik | |
| Boyutlar | 520 mm x 380 mm x 250 mm |
| Ağırlık | 20,8 kg |
