Megger PAT120 PAT Test Cihazı 250 V / 500 V İzolasyon, Bataryalı

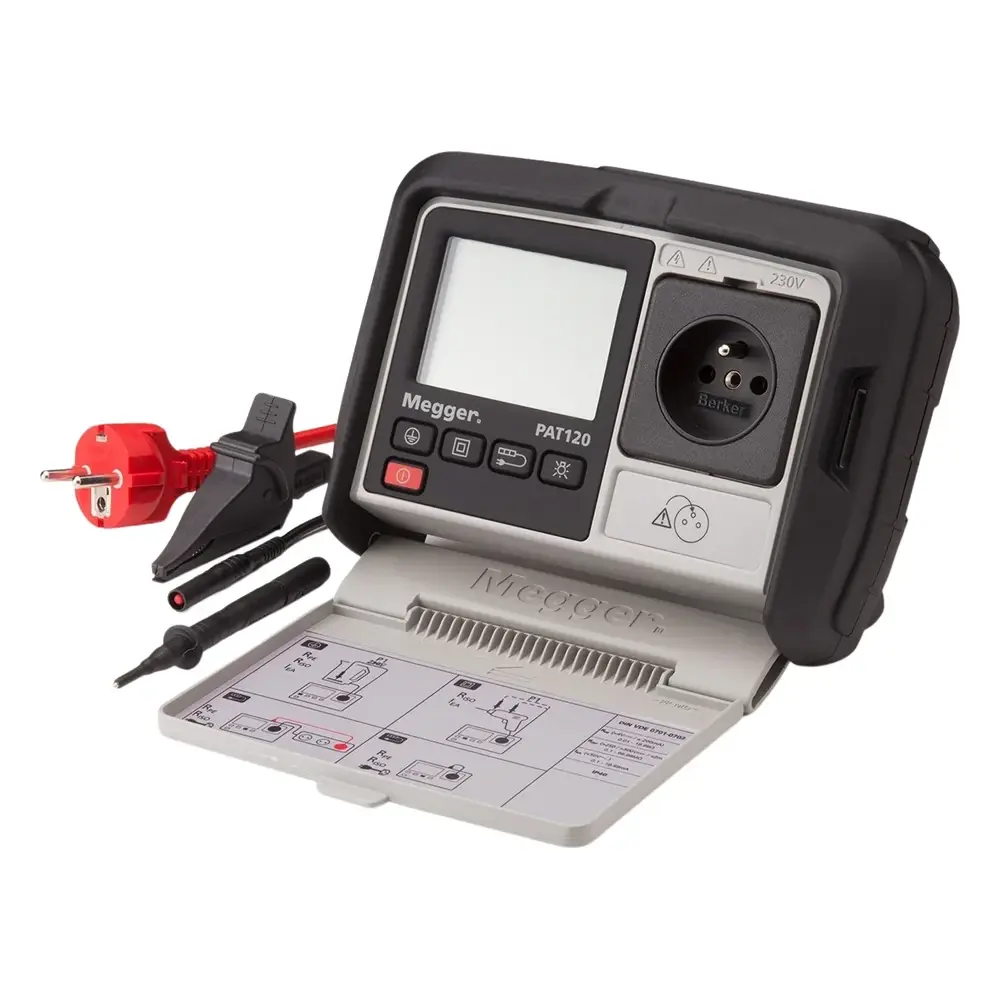

Megger PAT120 PAT Test Cihazı, taşınabilir ve sabit elektrikli ekipmanların elektriksel güvenlik kontrolleri için tasarlanmış, pille çalışan el tipi bir taşınabilir alet test cihazıdır. Basit tik/çarpı (geçti/kaldı) göstergesinin yanında ölçüm değerini de ekranda gösterir.
Cihaz; 200 mA DC süreklilik (topraklama bağlantısı) testi, 500 V DC (varsayılan) veya 250 V DC izolasyon testi ve şebeke beslemesi gerektirmeyen ikame (alternatif) kaçak akım testi yapar. Sınıf I, Sınıf II ve uzatma kablosu test grupları ile sabit GEÇTİ limitleri sayesinde bakım teknisyenleri, tesis bakım ekipleri ve elektrik yükleniciler periyodik kontrolleri hızlıca tamamlayabilir.
Pille çalışması sayesinde Megger PAT120 PAT Test Cihazı, şebeke prizine erişimin olmadığı noktalarda da kullanılabilir. Kauçuk zırhlı gövdesi, entegre ön kapağı ve çizilmeye dayanıklı sertleştirilmiş ekranı saha koşullarına uygundur.
Öne Çıkan Özellikler
- Tik/çarpı (geçti/kaldı) göstergesi ve ölçüm değeri birlikte
- Her iki polaritede 200 mA DC süreklilik testi; 0,01 – 19,99 Ω gösterge, 10 mΩ çözünürlük
- 500 V DC (varsayılan) veya seçilebilir 250 V DC izolasyon testi; 0,10 – 99,99 MΩ gösterge
- Aşırı gerilim korumalı ve BT ekipmanları için güvenli 250 V izolasyon ve kaçak akım testi
- İkame (alternatif) kaçak akım yöntemi: test sırasında şebeke beslemesi gerekmez, okuma 230 V AC'ye düzeltilir
- Sınıf I, Sınıf II ve uzatma kablosu test grupları, sabit GEÇTİ limitleri
- Uzatma kablosu testi: kablo sağlam, L/N kısa devre, L/N ters, L/N açık devre
- 8 x AA pil; 3400 mAh alkalin pille 1000'in üzerinde tam Sınıf I testi
Kullanım Alanları
Megger PAT120 PAT Test Cihazı, işyerlerinde kullanılan elektrikli ekipmanların periyodik güvenlik kontrollerinde pratik bir çözüm sunar. Megger verisine göre günde 120 cihaz test edildiğinde piller tipik olarak dört gün yeter.
- Taşınabilir elektrikli aletlerin ve ofis ekipmanlarının periyodik testleri
- Sabit elektrikli ekipmanların test edilmesi
- Aşırı gerilim korumalı ve BT ekipmanlarında 250 V ile güvenli izolasyon testi
- Uzatma kablolarının süreklilik ve polarite kontrolü
- Şebeke prizine erişimin olmadığı noktalarda pille saha testleri
Teknik Özellikler Özeti
| Özellik | Değer |
|---|---|
| Süreklilik test akımı | İki yönlü 200 mA DC (2 Ω yükte) |
| Süreklilik gösterge aralığı | 0,01 – 19,99 Ω (10 mΩ çözünürlük) |
| İzolasyon test gerilimi | 250 V DC / 500 V DC |
| İzolasyon gösterge aralığı | 0,10 – 99,99 MΩ |
| İkame kaçak akım | 0,10 – 19,99 mA (<50 V AC, 50 Hz) |
| Uzatma kablosu testi | 5 V, polarite kontrolü |
| Güvenlik standardı | IEC 61010-1:2012 |
| Koruma sınıfı | IP40 (ön kapak kapalıyken) |
| Besleme | 8 x AA LR6 pil |
| Ağırlık | 1150 g |
Kutu İçeriği
- PAT120 test cihazı
- 1 adet süreklilik / topraklama bağlantı kablosu (4 m fişli prob + timsah klips, 1001-233)
- Uzatma kablosu adaptörü (DE/EU versiyonlarında IEC 83:1975 Std C 1b Schuko)
- Taşıma çantası (1005-075)
Neden İnovasyonTest?
- Megger yetkili satıcısı İnovasyonTest güvencesiyle orijinal ürün
- 24 ay garanti
- Stoktaki ürünlerde aynı gün kargo
- 5.000 TL üzeri siparişlerde ücretsiz kargo
- Kredi kartına 12 aya varan taksit, havale ile ek indirim fırsatı
- TÜRKAK akrediteli kalibrasyon sertifikası ve periyodik kalibrasyon hizmeti (iş ortağı laboratuvar aracılığıyla, talep edilirse ek ücretle)
- Hafta içi 09:00–17:00 WhatsApp ve e-posta ile teknik destek
- Kurumsal ve proje alımları için teklif formu üzerinden teklif alabilirsiniz
İlgili Ürünler
- Megger PAT450 Elektriksel Güvenlik Test Cihazı 1,5/3 kV AC Yüksek Gerilim Testli
- Fluke 6500-2 UK PAT Taşınabilir Cihaz Test Cihazı
- Fluke 6200-2 UK PAT Taşınabilir Cihaz Test Cihazı
- PAT Test Cihazları
- Megger Ürünleri
Sıkça Sorulan Sorular
Megger PAT120 PAT Test Cihazı hangi testleri yapar?
Cihaz 200 mA DC süreklilik (topraklama bağlantısı) testi, 250 V DC veya 500 V DC izolasyon testi, ikame kaçak akım testi ve uzatma kablosu polarite testi yapar. Sınıf I, Sınıf II ve uzatma kablosu test grupları bulunur.
Hangi izolasyon test gerilimleri seçilebilir?
500 V DC varsayılan test gerilimidir; 250 V DC seçilebilir. 250 V testi, aşırı gerilim korumalı ve BT ekipmanları için güvenli bir izolasyon testi sağlar.
Türkiye için hangi PAT120 versiyonu uygundur?
Türkiye'de yaygın Schuko prizli cihazlar için CEE 7/4 Schuko test soketli PAT120-EU (1003-070) veya PAT120-DE (1003-066) versiyonu uygundur. BS1363 soketli UK versiyonu (1003-062) Türkiye'deki fişlere uygun değildir.
PAT120 hangi testleri yapmaz?
PAT120'de canlı kaçak akım, PRCD ve SELV testleri bulunmaz. Kaçak akım ölçümü ikame (alternatif) yöntemle, şebeke beslemesi olmadan yapılır.
Kutu içeriğinde neler var?
Kutuda PAT120 test cihazı, 4 m süreklilik / topraklama bağlantı kablosu (fişli prob ve timsah klips, 1001-233), uzatma kablosu adaptörü ve taşıma çantası (1005-075) bulunur.
Garanti ve kalibrasyon hizmeti var mı?
Ürün, Megger yetkili satıcısı İnovasyonTest tarafından 24 ay garantiyle gönderilir. Talep edilirse iş ortağı laboratuvarımız aracılığıyla TÜRKAK akrediteli kalibrasyon sertifikası ek ücretle düzenlenir; periyodik kalibrasyon hizmeti de sunulmaktadır.
| Süreklilik Testi | |
|---|---|
| Test akımı | İki yönlü +200 mA, -%0 / +50 mA (2 Ω yükte) |
| Uyum gerilimi | +4 V DC, -%0 / +%30 (açık devre) |
| Doğruluk | ±%5 ±3 dijit (0 – 19,99 Ω) |
| Çözünürlük | 10 mΩ |
| Gösterge aralığı | 0,01 – 19,99 Ω |
| Sıfırlama (nulling) | 9,99 Ω'a kadar |
| Test süresi | 2 s – 20 s seçilebilir veya 180 s'ye kadar |
| İzolasyon Testi | |
| Test gerilimi | 250 V DC ve 500 V DC, -%0 / +%25 (açık devre) |
| Yük altında gerilim | 0,5 MΩ yükte ≥500 V DC |
| Kısa devre / şarj akımı | <2 mA DC |
| Doğruluk | ±%3 ±10 dijit (0 – 19,99 MΩ) |
| Gösterge aralığı | 0,10 MΩ – 99,99 MΩ |
| İkame (Alternatif) Kaçak Akım Testi | |
| Test gerilimi | <50 V AC, 50 Hz |
| Doğruluk | ±%5 ±3 dijit |
| Çözünürlük | 0,01 mA |
| Gösterge aralığı | 0,10 – 19,99 mA |
| Okuma | 230 V AC'ye düzeltilmiş |
| Uzatma Kablosu Testi | |
| Test gerilimi | 5 V |
| Polarite | Kablo sağlam, L/N kısa devre, L/N ters, L/N açık devre |
| Güvenlik ve EMC | |
| Güvenlik | Cihaz IEC 61010-1:2012'ye göre; test kabloları IEC 61010-031:2005'e göre tasarlanmıştır |
| EMC | IEC 61326-1:2012 ve IEC 61326-2-2:2012 |
| Çevre Koşulları | |
| Çalışma sıcaklığı | 0 °C ile +40 °C |
| Depolama sıcaklığı | -20 °C ile +60 °C |
| Nem | +10 °C – +30 °C'de %90 bağıl nem; +10 °C – +60 °C'de %75 bağıl nem |
| İrtifa | 2.000 m'ye kadar |
| IP koruma sınıfı | IP40 (ön kapak kapalıyken) |
| Güç | |
| Pil | 8 adet AA LR6; 12 V DC (alkalin) / 9,6 V DC (NiMH) |
| Pil ömrü | 3400 mAh alkalin pille 1000'in üzerinde tam Sınıf I testi; günde 120 cihazla tipik olarak 4 gün |
| Mekanik Özellikler | |
| Boyutlar | 203 mm (U) x 148 mm (G) x 78 mm (Y) (cihaz ve kılıf); ambalaj 456 x 178 x 89 mm |
| Ağırlık | PAT120 cihaz 1150 g (40,4 oz); sevkiyat 2370 g (83,6 oz) |
| Sigorta | 1 adet F 100 mA 250 V 5x20 mm HBC; 13 A sigortalı şebeke fişi (yalnızca PAT150-UK) |
| Versiyonlar ve Sipariş Kodları | |
| Şebeke test soketi | UK: BS1363; DE ve EU (NL/ES/BE): CEE 7/4 Schuko; FR (FR/BE/PL): CEE 7/5 Fransız tipi; CH: İsviçre SEV 1011; AU/NZ: AS/NZS 3112 (15 A) |
| PAT120-UK (BS1363) | 1003-062 |
| PAT120-EU (CEE 7/4 Schuko) | 1003-070 |
| PAT120-DE (CEE 7/4 Schuko) | 1003-066 |
| PAT120-FR (CEE 7/5) | 1003-072 |
| PAT120-CH (SEV 1011) | 1003-074 |
