Megger TDR500/3 Kablo Arıza Tespit Cihazı – 5 km, 0,1 m Çözünürlük

Megger TDR500/3 Kablo Arıza Tespit Cihazı – 5 km, 0,1 m Çözünürlük

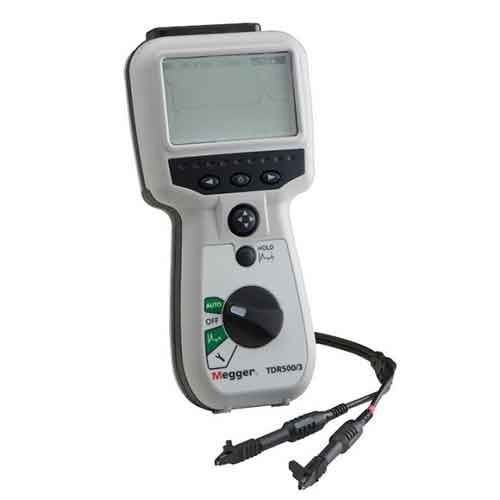

Megger TDR500/3 Kablo Arıza Tespit Cihazı, metalik kablo çiftlerindeki arızaların konumunu zaman alanı reflektometresi (TDR) yöntemiyle belirleyen kompakt bir el cihazıdır. 10 m'den 5000 m'ye kadar yedi ölçüm aralığı ve 0,1 m'ye inen minimum çözünürlük sunar.

AUTO kurulum, ultra hızlı 2 ns darbe ve iz tutma (Trace HOLD) özellikleriyle sahada hızlı ve basit kullanım sağlar. IP54 koruma sınıfı, 0,6 kg ağırlığı ve 5 adet AA pille 14 saate kadar çalışma süresiyle saha ekipleri için pratik bir arıza tespit aracıdır.

Öne Çıkan Özellikler

• AUTO kurulum: her aralık için kazancı ve darbeyi otomatik seçer, anında kullanım
• Yakın uçtaki arızalar için ultra hızlı 2 ns darbe
• 10 m'den 5000 m'ye kadar 7 ölçüm aralığı, minimum 0,1 m çözünürlük
• 25, 50, 75 ve 100 Ω çıkış empedansı; 0,2–0,99 arasında 0,01 adımlarla ayarlanabilir hız faktörü
• Kabloları karşılaştırmak için iz tutma (Trace HOLD)
• Arka aydınlatmalı 256 x 128 piksel monokrom grafik LCD, ayarlanabilir kontrast; mesafe metre veya feet olarak
• Güç engelleme filtresi gerektirmez; IP54 çevresel koruma
• Telekom TNV-3 devrelerinde veya 150 V CAT IV güç devrelerinde kullanım (enerjili sistemlerde opsiyonel sigortalı test kablosu seti ile)

Kullanım Alanları

Megger TDR500/3 Kablo Arıza Tespit Cihazı, tüm metalik kablo çiftlerinde kullanılmak üzere tasarlanmıştır. Kutudaki mini krokodil klipsli kablo setiyle enerjisiz kablolarda ölçüm yapılır; opsiyonel sigortalı test kablosu setiyle ise terminaller arası 300 V'tan düşük ve toprağa karşı 150 V CAT IV'e kadar enerjili sistemlere bağlanabilir.

• Metalik kablo çiftlerinde arıza mesafesinin belirlenmesi
• Telekom TNV-3 devrelerinde kablo kontrolleri
• Yakın uçtaki arızaların 2 ns darbe ile tespit edilmesi
• Trace HOLD ile sağlam ve arızalı kablo izlerinin karşılaştırılması
• Opsiyonel sigortalı kablolarla 150 V CAT IV güç devrelerinde ölçüm

Teknik Özellikler Özeti

Kutu İçeriği

• Sert taşıma çantası (5410-420)
• Mini klipsli test kablosu seti, 1 çift (6231-652)
• Standlı kauçuk koruma kılıfı (6231-802)
• Kullanım kılavuzu CD'si (2002-178)

TDR500/3 ile Darbe Genişliği, Kazanç ve Hız Faktörü Nasıl Ayarlanır?

Megger TDR500/3 Kablo Arıza Tespit Cihazı, metal kablolardaki arızaları tespit etmek için tasarlanmış, elde tutulan zaman bazlı bir reflektometredir. Ölçümün doğruluğu büyük ölçüde doğru ayarlara bağlıdır; cihaz bu ayarları hem otomatik hem manuel olarak yapmaya imkân verir.

• Otomatik kazanç ve darbe genişliği seçimi: Darbe genişlikleri seçilen aralığa ve kabloya göre belirlenir; manuel modda ise her aralık için kullanıcı tarafından seçilebilen üç kazanç kademesi bulunur.
• Hız faktörü ve kablo tipi: Elde edilen çözünürlük, seçilen hız faktörüne ve kablo tipine bağlıdır. Bu nedenle ölçümden önce kablonun hız faktörünün doğru girilmesi, arıza mesafesinin doğru okunması için önemlidir.
• Yakın uç arıza tanımlaması: Ultra hızlı darbe, kablonun başlangıcına yakın arızaların ayırt edilmesine yardımcı olur.
• Otomatik TX sıfırlama: Verici sıfırlaması (TX null) cihaz tarafından otomatik yapılır.

Cihaz, BS EN 61326-1 (hafif endüstriyel) EMC standardına uygundur ve -15 °C ile +50 °C arasında çalışabildiği için saha koşullarında kablo testi için kullanılabilir.

Neden İnovasyonTest?

Megger TDR500/3 Kablo Arıza Tespit Cihazı siparişinizde İnovasyonTest'ten şu avantajlarla yararlanırsınız:

• Megger yetkili satıcısı İnovasyonTest güvencesi
• 24 ay garanti
• Stoktaki ürünlerde aynı gün kargo
• 5.000 TL üzeri siparişlerde ücretsiz kargo
• Kredi kartına 12 aya varan taksit
• Havale ile ek indirim fırsatı
• Talep edilirse ek ücretle, iş ortağı laboratuvarımız aracılığıyla TÜRKAK akrediteli kalibrasyon sertifikası ve periyodik kalibrasyon hizmeti
• Hafta içi 09:00–17:00 arasında WhatsApp ve e-posta ile teknik destek
• Kurumsal ve proje alımları için teklif formu üzerinden fiyat teklifi

İlgili Ürünler

• Sonel TDR 420 Kablo Arıza Tespit ve Düzergah Test cihazı
• SONEL LKZ-720 KABLO YER BULUCU
• SONEL TDR-410 KABLO ARIZA BULUCU
• Kablo Arıza Tespit Cihazları
• Megger Ürünleri

Sıkça Sorulan Sorular

Megger TDR500/3 ne işe yarar?

Metalik kablo çiftlerindeki arızaların konumunu zaman alanı reflektometresi yöntemiyle belirler ve mesafeyi metre veya feet olarak gösterir. AUTO kurulum sayesinde hızlıca ölçüme başlanır.

Ölçüm menzili ve çözünürlüğü nedir?

10 m, 25 m, 100 m, 250 m, 1000 m, 2500 m ve 5000 m olmak üzere 7 ölçüm aralığı vardır. Çözünürlük aralığın %1'i olup minimum 0,1 m'dir; doğruluk 0,67 VF'de aralığın ±%1'i ± pikseldir.

TDR500/3 enerjili bir hatta bağlanabilir mi?

Opsiyonel sigortalı test kablosu seti kullanıldığında IEC61010-1'e uygun olarak terminaller arasında 300 V'tan düşük ve toprağa karşı 150 V CAT IV'e kadar enerjili sistemlere bağlanabilir. Kutudaki standart kablo seti mini krokodil klipslidir.

Kutuda neler var?

Sert taşıma çantası (5410-420), 1 çift mini klipsli test kablosu seti (6231-652), standlı kauçuk koruma kılıfı (6231-802) ve kullanım kılavuzu CD'si (2002-178).

Cihaz hangi pille çalışır?

5 adet LR6 (AA) tip mangan alkalin veya nikel metal hidrit pil kullanır; tipik pil ömrü 14 saate kadardır. Tuşa basılmadığında 5 dakika sonra otomatik kapanır, arka aydınlatma 1 dakika açık kalır.

Garanti ve kalibrasyon hizmeti var mı?

Megger yetkili satıcısı İnovasyonTest'ten alınan cihaz 24 ay garantilidir. Talep edilirse iş ortağı laboratuvarımız aracılığıyla ek ücretle TÜRKAK akrediteli kalibrasyon sertifikası ve periyodik kalibrasyon hizmeti sunulur.

TDR500/3 için hangi opsiyonel test kabloları var?

Enerjili sistemlerde kullanım için ayrık iletkenli sigortalı test kablosu seti (1 çift, 1002-015) ve geri çekilebilir kılıflı sigortalı test kablosu (1 çift, 1006-511) opsiyonel olarak sunulur. Ayrıca taşıma kılıfı (2001-322) ayrı olarak temin edilebilir.

TDR500/3 hangi sıcaklıklarda kullanılabilir?

Cihaz -15 °C ile +50 °C arasında çalışır, -20 °C ile 70 °C arasında depolanabilir. IP54 koruma sınıfına sahip ABS gövdesiyle saha kullanımına uygundur.
