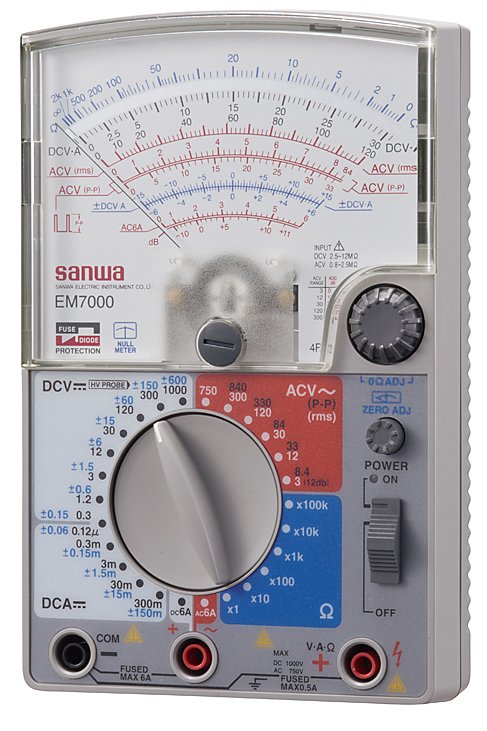

Sanwa EM7000 FET Multitester
Sanwa EM7000, yüksek hassasiyetli analog göstergesiyle profesyonel ölçüm uygulamaları için tasarlanmış bir FET tabanlı elektronik multitesterdir. DC, AC, ±DC gerilim, akım, direnç, AF çıkışı ve yüksek voltaj ölçümlerini tek cihazda sunar. Geniş ölçüm aralıkları, FET diferansiyel amplifikatör yapısı ve yüksek iç direnci sayesinde düşük akım devrelerinden yüksek gerilimli sistemlere kadar doğru sonuçlar sağlar. EM7000, güvenilirliği ve dayanıklılığı ile hem laboratuvar ortamında hem de endüstriyel bakım çalışmalarında tercih edilen bir modeldir.
Performans ve Fonksiyonlar
EM7000, DC gerilimde 1000V’a, AC gerilimde 750V’a kadar ölçüm yapabilir. Ayrıca ±DCV ölçüm modu sayesinde pozitif ve negatif potansiyellerin bulunduğu devrelerde hassas fark tespiti yapılabilir. Akım ölçüm kapasitesi DC 6A ve AC 6A seviyesine kadar uzanır. Direnç ölçüm aralığı ise 200MΩ’a kadar çıkar. Opsiyonel HV probu ile 30kV DC ölçümü de mümkündür. Cihazın frekans karakteristiği 40Hz ile 1MHz arasında kararlıdır. AF çıkış ölçümünde 11 dB’ye kadar ses sinyali seviyesi hesaplanabilir.
Güvenlik ve Yapısal Özellikler
Sanwa EM7000, IEC güvenlik standartlarına uygun olarak üretilmiştir. 500mA ve 6.3A hızlı sigortalarla aşırı yük koruması sağlar. Ayrıca diyot koruma devresi entegredir. Ölçüm esnasında aşırı voltaj veya akım uygulandığında devre kendini güvenli biçimde kapatır. 6kVA üzeri devrelerde kullanılmaması tavsiye edilir. Gövde ABS plastikten üretilmiştir ve cihaz iç mekan kullanımı için uygundur. Kullanıcı güvenliği için test uçlarında parmak koruma halkaları bulunur.
Kullanım Alanları
EM7000, iletişim cihazlarının düşük akım devrelerinde, ev tipi elektroniklerde, amplifikatör çıkışlarında, p-p (tepe-tepe) voltaj analizlerinde ve servis laboratuvarlarında geniş kullanım alanına sahiptir. Ayrıca, opsiyonel HV probu sayesinde CRT televizyonların anot voltajı gibi yüksek gerilim testlerinde de kullanılabilir. Cihazın süper hassas FET yapısı, özellikle mikro akım ölçümlerinde (0.12µA seviyesinde) olağanüstü kararlılık sağlar.
Sanwa EM7000, geniş ölçüm kapasitesi, güvenlik korumaları ve yüksek doğruluğu ile profesyonel elektrik teknisyenlerinin ve elektronik mühendislerinin ihtiyaçlarını karşılayan çok yönlü bir multitesterdir. Gelişmiş FET amplifikatörü, yüksek iç direnci ve dayanıklı yapısıyla uzun yıllar güvenle kullanılabilir.
| Özellik | Detay |
|---|---|
| Model | Sanwa EM7000 FET Multitester |
| Ölçüm Yöntemi | FET diferansiyel amplifikatör, ΔΣ tabanlı analog ölçüm |
| Ekran Tipi | Taut-band 48µA analog gösterge |
| AC Doğrultma Sistemi | Peak-to-Peak (p-p) voltaj doğrultma sistemi |
| DC Voltaj Aralığı | 0.3 / 1.2 / 3 / 12 / 30 / 120 / 300 / 1000V ±3% |
| ±DC Voltaj Aralığı | ±0.15 / ±0.6 / ±1.5 / ±6 / ±15 / ±60 / ±150 / ±600V ±3% |
| AC Voltaj (RMS) | 3 / 12 / 30 / 120 / 300 / 750V ±3% (40Hz–1MHz) |
| AC Voltaj (p-p) | 8.4 / 33 / 84 / 330 / 840V ±6% (40Hz–100kHz) |
| DC Akım | 0.12µA / 0.3mA / 3mA / 30mA / 300mA / 6A ±3% |
| ±DC Akım | ±0.06µA / ±0.15mA / ±1.5mA / ±15mA / ±150mA ±7% |
| AC Akım | 6A (50–60Hz) ±5% |
| Direnç Ölçüm Aralığı | X1: 2kΩ, X10: 20kΩ, X100: 200kΩ, X1k: 2MΩ, X10k: 20MΩ, X100k: 200MΩ ±3% |
| AF Çıkış Ölçümü | –10~+51 dB, 0dB = 0.775V (600Ω devrede) |
| Yüksek Gerilim Ölçümü | 30kV DC (HV-60 probu ile) |
| İç Direnç | DC: 10–12MΩ / AC: 0.8–2.5MΩ arası |
| Güç Kaynağı | R6P (1.5V x2), 6F22 (9V x1) |
| Pil Ömrü | Yaklaşık 500 saat (açık devre modunda) |
| Sigortalar | F500mA/250V ve F6.3A/250V hızlı tip |
| Boyutlar | 165 (Y) × 106 (G) × 46 (D) mm |
| Ağırlık | Yaklaşık 375 g |
| Çalışma Sıcaklığı | 5–40°C / 80% RH (yoğuşmasız) |
| Depolama Sıcaklığı | –10–50°C / 70% RH (yoğuşmasız) |
| Kullanım Ortamı | Kapalı alan, 2000 m yüksekliğe kadar |
| Koruma | Diyot ve sigorta ile aşırı yük koruması |
| Opsiyonel Aksesuarlar | HV-60 yüksek voltaj probu (30kV), CL-11 klips adaptörü, C-CA taşıma çantası |
