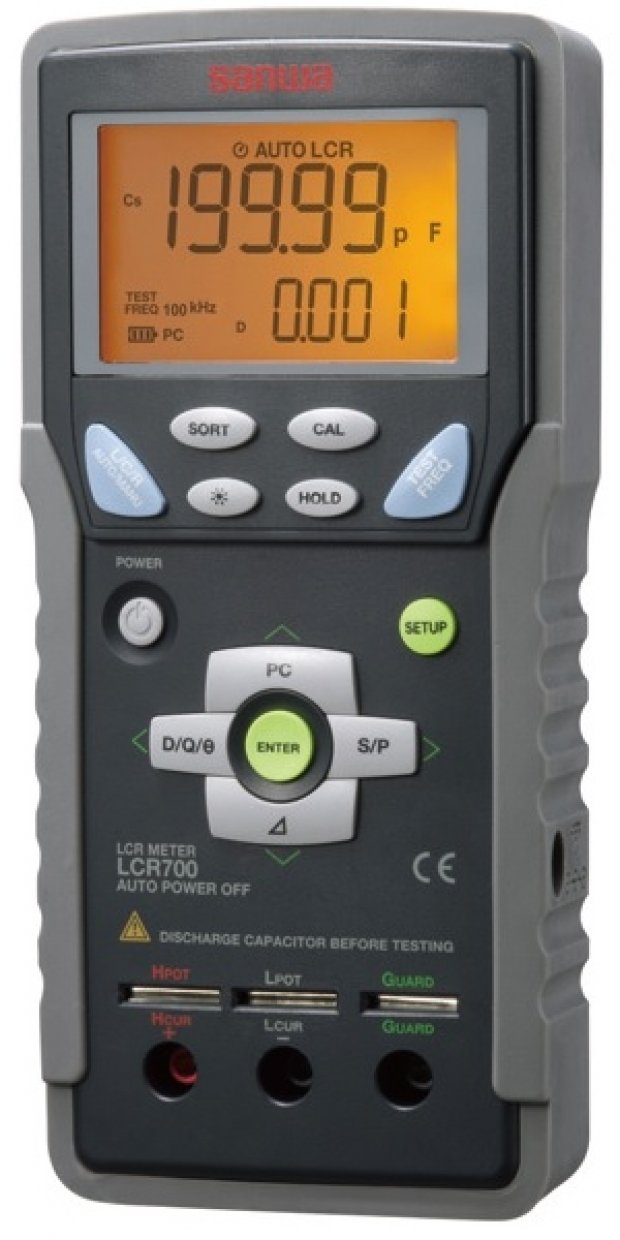

Sanwa LCR700 Dijital LCR Metre

Sanwa LCR700, taşınabilir yapısına rağmen masaüstü LCR ölçüm cihazlarının performansını aratmayacak düzeyde yüksek doğruluk ve işlevsellik sunan profesyonel bir LCR ölçerdir. Otomatik L/C/R tanıma, 5 farklı test frekansı, PC bağlantı özelliği ve cihaz sıralama (sorting) fonksiyonu ile elektronik üretim, kalite kontrol ve Ar-Ge laboratuvarları için ideal bir çözümdür. Yüksek çözünürlüklü 20.000 sayım ana ekranı ve 2.000 sayım alt ekranıyla ölçümler net, hızlı ve güvenilirdir.

Performans ve Fonksiyonlar

LCR700, endüstri standartlarını aşan ölçüm aralıklarına sahiptir. 20.000 µH ila 20.000 kH arasında endüktans, 200 pF ila 20 mF arasında kapasitans ve 20 Ω ila 200 MΩ arasında direnç ölçümü yapabilir. Cihaz, otomatik L/C/R modunda doğru parametreyi algılayarak ölçümü optimize eder ve D (dissipation factor), Q (quality factor), θ (faz açısı), ESR (eşdeğer seri direnç) ve Rp (paralel direnç) gibi alt parametreleri de gösterebilir.

Manuel ölçüm modunda kullanıcı L, C veya R fonksiyonlarını kendisi seçebilir. 100 Hz, 120 Hz, 1 kHz, 10 kHz ve 100 kHz ölçüm frekansları arasında geçiş yapılabilir. Ayrıca DC direnç ölçümü (DCR) fonksiyonu ile 200 Ω ila 200 MΩ arasında yüksek doğrulukta direnç ölçümü gerçekleştirilebilir. Otomatik aralık seçimi (Auto Range) özelliği sayesinde kullanıcı manuel aralık ayarlamaya gerek duymadan hızlı ölçüm yapabilir.

Ek Özellikler

Sanwa LCR700, gelişmiş OPEN/SHORT kalibrasyon sistemiyle bağlantı elemanlarının parazitik etkilerini ortadan kaldırarak ölçüm doğruluğunu artırır. Cihaz ayrıca cihaz sıralama (Device Sorting) fonksiyonuna sahiptir; bu sayede seri üretim veya giriş kalite kontrol süreçlerinde parçalar hızlıca “PASS/FAIL” sonuçlarına göre ayrılabilir.

Veri tutma (Data Hold), bağıl ölçüm (Relative Measurement), arka aydınlatmalı ekran ve otomatik kapanma özellikleriyle kullanıcı dostu bir yapı sunar. Düşük pil göstergesi ve 9V pil veya opsiyonel AD-30-2 adaptörle çalışabilmesi, cihazı hem saha hem de laboratuvar ortamlarında kullanışlı hale getirir. IR tabanlı PC arayüzü (LCR-USB ünitesi ile) sayesinde ölçüm sonuçları bilgisayara aktarılabilir.

Güvenlik ve Yapı

Sanwa LCR700, dört terminalli korumalı ölçüm bağlantı sistemine sahiptir. IEC61326-1 (EMC) ve EN50581 (RoHS) direktiflerine uygundur. Otomatik kapanma özelliği, enerji tasarrufu sağlar ve yaklaşık 35 saatlik pil ömrüyle uzun süreli saha testlerinde güvenle kullanılabilir. Dayanıklı gövdesi ve silikon holster’ı, darbeye ve statik elektriğe karşı ek koruma sağlar.

Kullanım Alanları

LCR700; elektronik komponent üreticileri, kalite kontrol laboratuvarları, bakım teknisyenleri ve üniversite laboratuvarları için geliştirilmiş çok yönlü bir ölçüm cihazıdır. Endüktans, kapasitans ve direnç karakterizasyonu, devre empedans analizi ve komponent ayırma (sorting) işlemleri için idealdir. Ayrıca, düşük kayıplı kondansatörlerin ESR analizinde ve bobin Q faktörü testlerinde yüksek doğruluk sağlar.

Sanwa LCR700 Dijital LCR Metre, taşınabilir sınıfta profesyonel doğruluk sunan nadir cihazlardan biridir. Geniş ölçüm aralığı, PC bağlantı kabiliyeti, çoklu test frekansları ve hassas kalibrasyon sistemi sayesinde elektronik test dünyasında güvenilir bir referans noktası haline gelmiştir.
