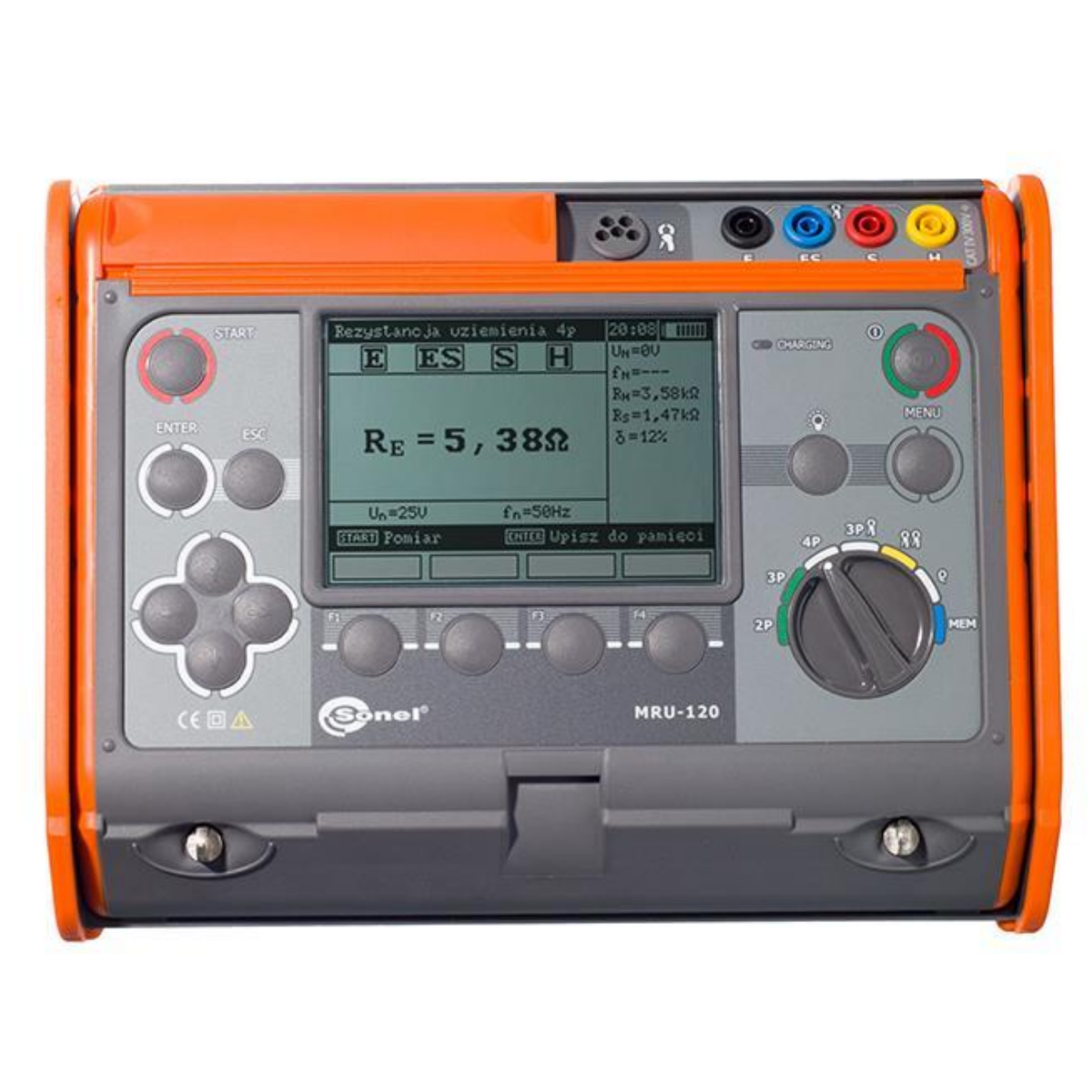

SONEL MRU-120 4 KAZIKLI TOPRAK MEGERİ

• 3 kutuplu ve 4 telli yöntem – yardımcı problar kullanarak topraklama sistemlerinin ölçümü
• 3 kutuplu kelepçeli yöntem – çoklu toprak elektrotlu topraklama sistemlerinin ölçümü
• İki kıskaç yöntemi – yardımcı problar kullanılamadığında topraklama sisteminin ölçümü
• Toprak direnci – Wenner yöntemi
• Otomatik sıfırlama işleviyle ≥200 mA akım kullanılarak ölçülen toprak bağlantısı ve eş potansiyel kuşaklama direnci – EN 61557-4 gerekliliklerini karşılar

• 200 mA'lik ölçüm akımı – zor alanlarda (kum, taşlı toprak) toprak direnci ölçümlerini kolaylaştırır
• Yardımcı elektrotların direncinin ölçümü R _S ve R _H
• Girişim geriliminin ölçümü
• 50 Hz ve 60 Hz frekanslı güç şebekeleri tarafından üretilen parazit voltajının varlığında ölçüm
• Maksimum ölçüm voltajı seçimi (25 V ve 50 V)
• Ohm-metre (Ωm) ve ohm-feet (Ωft) cinsinden toprak direncinin otomatik hesaplanması
• 990 ölçüm sonucunun hafızası (her biri 99 hücreden oluşan 10 banka)
• Kullanılan kelepçenin kalibrasyonu
• Gerçek zamanlı saat (RTC)
• Bilgisayara veri aktarımı
• Pil göstergesi

MRU-120 metre en zor çalışma koşulları için yaratılmıştır . Trafo istasyonları ve elektrik santralleri gibi enerji nesnelerinin topraklanmasının etkin ölçümlerini sağlayan 200 mA'yı aşan bir ölçüm akımı üretir.

Kelepçe kullanan yöntemler sayesinde , bazen çok zahmetli bir işlem olan kontrol konektörlerinin bağlantısını kesmek gerekli değildir . Bu, bağlantı elemanlarının bazen paslandığı veya karardığı hava koşullarına maruz kalan nesneler üzerinde çalışırken özel bir rol oynar. Grafik kullanıcı arayüzü, net okumalar ve açık mesajlar sağlar. Bu, hızlı ve sorunsuz hizmet anlamına gelir.

MRU-120'nin muhafazası, saha koşullarında ve binaların içinde güvenli çalışmayı sağlar. IP54'ün giriş koruma derecesi, sıçrama veya tozlu koşullarda cihazı suya ve katı maddelere karşı korur. Ayrıca cihazın tasarımı, nakliye ve taşıma sırasında çok iyi koruma sağlar. Kapsamlı standart donanım, kullanıcının ek aksesuarlar satın almaya gerek kalmadan çoğu ölçümü gerçekleştirmesini sağlar. MRU-120, topraklama sistemlerinin kapsamlı testini sunan çok yönlü bir çözümdür.

Cihazda mevcut olan ölçüm yöntemleri, kapsamlı çalışma ve koruyucu topraklama kontrolüne izin verir. Test uçlarının kalibrasyon işlevi, dirençlerinin sonuç üzerindeki etkisini ortadan kaldırır. Ancak, bu sadece başlangıç.

• Dört uçlu yöntem , beklenen küçük direnç değerlerinin çok doğru bir şekilde ölçülmesini sağlar - sayacı topraklamaya bağlayan test uçlarının direncini ortadan kaldırır.
• 200 mA'i aşan bir akımla koruyucu bağlantıların ve eş potansiyel kuşaklamaların sürekliliğinin ölçümü, EN 61557-4 standardının gereksinimlerini karşılar.
• Ölçümü gerçekleştirmeden önce, ölçüm cihazı, test edilen nesnenin ek sorunlara işaret edebilecek aşırı parazit voltajına maruz kalıp kalmadığını kontrol eder .

Sonuçlar cihazın hafızasına kaydedilebilir. Her biri bir ölçüme karşılık gelen 99 hücreden oluşan 10 bankaya bölünmüştür . Bu sonuçlar, arşivleme veya daha sonra analiz ve araştırma için Sonel Reader yazılımına kolayca aktarılabilir .

Yerleşik yardım işlevi – yardımcı çizimler, her bir yöntem için ölçümün nasıl düzgün şekilde gerçekleştirileceğini gösterir.

Bağlantıların doğruluğu – sayaç, doğru bir ölçümü engelleyen bir hata tespit ederse, bunu uygun test soketi sembolünü kullanarak ekranın üst kısmında gösterecektir.

Eksiksiz ölçüm verileri – toprak direnci ölçümüne ek olarak cihaz, parazit gerilimleri ve yardımcı probların direnci üzerinde ek ölçümler gerçekleştirir. Sonuçlarına, test belgelerinin hazırlanmasını kolaylaştıran testin tarihi ve saati hakkında bilgi verilir.
