Yüksek akım ölçümlerinde hafiflik

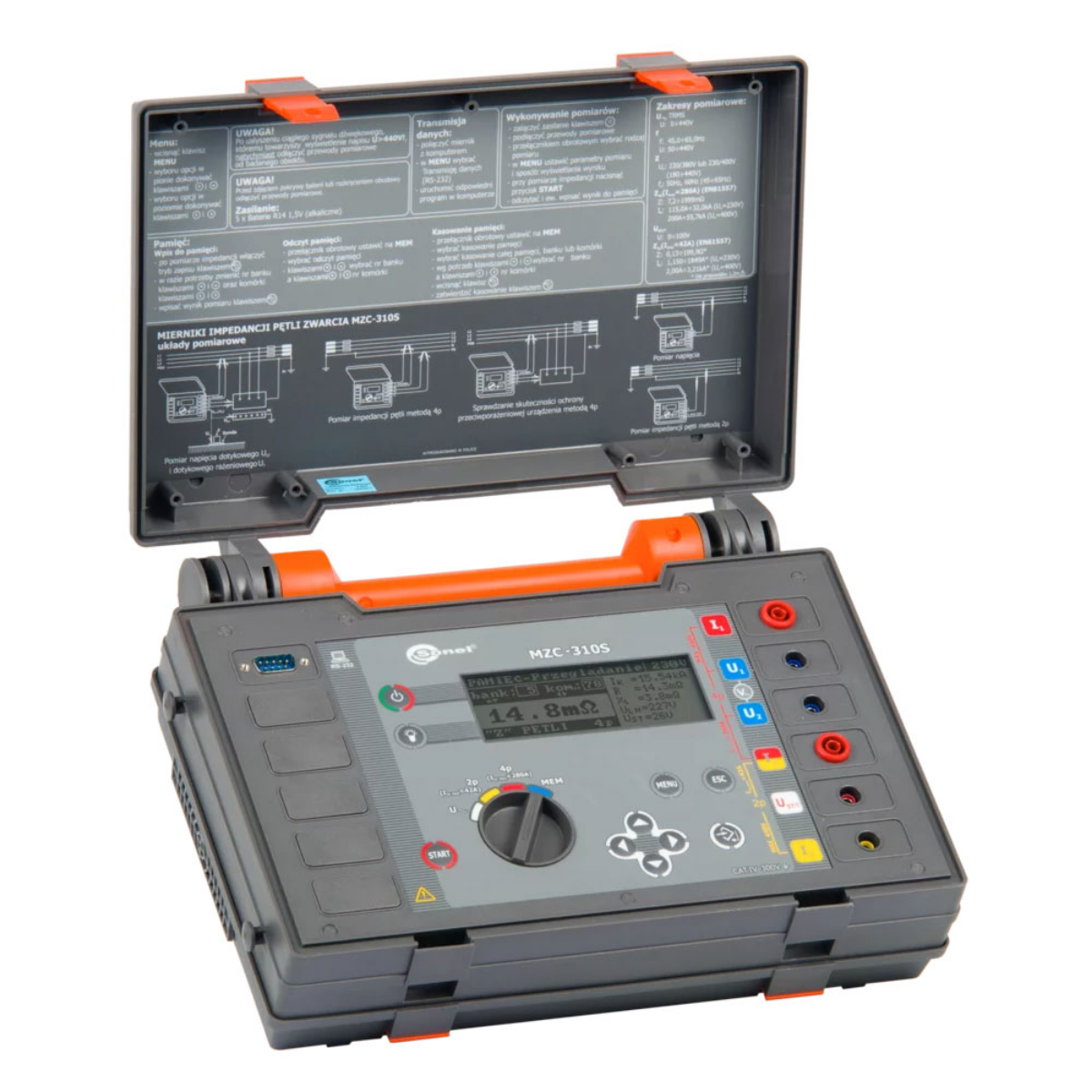

Sonel MZC-310S ölçüm cihazı, piyasada bulunan teknik olarak en gelişmiş kısa devre döngü empedans ölçüm cihazlarından biridir.
Sonel MZC-310S ölçüm cihazının kullanımıyla, tüketici ağlarında ve ayrıca yüksek akım devre kesicilerle korunan dağıtım ağlarında kısa devre döngü empedansını test etmek mümkündür. Empedansı ölçerken aynı zamanda şok ve kontak voltajları da ölçülebilir. Otomatik kapanma koşulunun sağlanamadığı durumlarda, tesise gerilim kriterine göre işletme yetkisi verilebilir.
Dört telli yöntemin uygulanması ve 150/280 A darbede ölçüm akımının akışı, gerçekleştirilen testin yüksek hassasiyetini belirler. Bu tek cihaz, çok sayıda ölçüm kabiliyetini gizleyerek birçok alandaki uzmanlar tarafından takdir edilmesini sağlar. Sayaç, PN-EN 61557 standardında belirtilen gereksinimlere uygundur.
Yüksek akım ölçümleri için hafif
Başkalarının ulaşamayacağı alanlara ulaşmak
Transformatörlerin doğrudan yakınında veya devrelerin yüksek akım koruması (birkaç yüz amperlik sigorta bağlantıları, motor devre kesicileri) ile donatıldığı transformatör istasyonlarında, arıza akımları birkaç yüz kilo-ampere ulaşabilir . Bu tür ağlarda arıza döngüsü empedansının ölçümü, tek miliohm düzeyinde ZS değerlerini ölçebilen yüksek akım ölçer gerektirir . Ticari teklifte bulunmayan bileşenleri (benzersiz arıza direnci) kullanan patentli teknik çözümümüz, bu tür zorlu koşullarda sayacı mükemmel performansla sunmamızı sağlar.
Ticari olarak temin edilebilen arıza döngüsü empedans ölçerleri, ölçümleri asimetrik olarak, yani yarım dalga akımı kullanarak gerçekleştirir. Bu çözüm, testler sırasında her zaman transformatörün doğrusal davranışı ile sonuçlanmayan geçiş sabiti ve DC sabitini tanıtır. Bu da sonuçların doğruluğunu etkiler. MZC-310S yüksek akım arıza döngüsü empedans ölçer , ölçümler için simetrik akım uygular ; bu, ölçüm sisteminin ve arıza devresinin gelişmiş tasarımı sayesinde tam dalgayı kullandığı anlamına gelir.
MZC-310S, olası arıza akımının 55.7 kA'ya (EN 61557'ye göre ölçülmüştür) ulaşabileceği alçak gerilim sistemlerinde (220/380 V veya 230/400 V nominal gerilim) ölçümler için kullanılır . Cihazın düşük ağırlığı ve yüksek rahatlığı, onu büyük ve karmaşık üretim tesislerinde testler ve ölçümler için mükemmel kılar.
