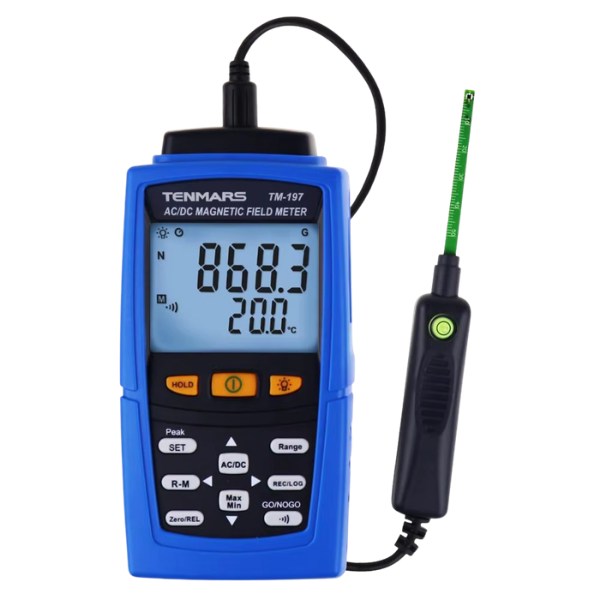

Tenmars TM-197 Dijital Gaussmetre | AC/DC Manyetik Alan Ölçer | 30.000 Gauss
Tenmars TM-197; kalıcı mıknatısların, motorların, bobinlerin ve elektrikli ekipmanların oluşturduğu AC/DC manyetik alanları ölçen profesyonel bir dijital gaussmetredir. Harici manyetik alan probu (Hall sensörlü) DC’de 30.000 Gauss, AC’de 15.000 Gauss’a kadar ölçüm yapar. Gauss/mT birimleri, kutup göstergesi, veri kaydı ve USB bağlantısı sunar.
Tenmars TM-197 Dijital Gaussmetre Özellikleri
- Tenmars TM-197, manyetik alan seviyesini harici manyetik alan probu (Hall sensörlü) aracılığıyla ölçer. Probun ölçüm yapılacak noktaya yaklaştırılması sayesinde mıknatıs ve ekipman üzerindeki farklı bölgeler ayrı ayrı kontrol edilebilir.
- DC modunda 30.000 Gauss / 3.000 mT’ye kadar sabit manyetik alan ölçümü yapabilir. Neodyum, ferrit ve diğer kalıcı mıknatısların kontrolünde DC modu kullanılır.
- AC modunda 15.000 Gauss / 1.500 mT’ye kadar değişken manyetik alan ölçümü gerçekleştirir. AC ölçüm frekansı 40–500 Hz aralığındadır.
- DC ölçümlerde manyetik alanın kuzey veya güney kutbu N/S göstergesiyle belirlenebilir. Böylece mıknatısların kutup yönü ayrıca kontrol edilebilir.
- TM-197’nin düz yapılı probu, yeşil prob kartının geniş yüzeyine dik doğrultudaki manyetik alan bileşenini ölçer. Doğru ve tekrarlanabilir sonuçlar için probun algılama ekseni manyetik alan yönüyle hizalanmalıdır.
- Gauss ve militesla birimleri arasında seçim yapılabilir. 1 mT, 10 Gauss değerine karşılık gelir.
- Otomatik ve manuel kademe seçenekleri, ölçüm aralığının cihaz tarafından belirlenmesine veya kullanıcı tarafından seçilmesine imkân tanır.
- Data Hold fonksiyonu ekrandaki ölçüm değerini sabitler. Peak Hold ise kısa süreli oluşan en yüksek değerin yakalanmasına yardımcı olur.
- MIN/MAX özelliği ölçüm sırasında görülen en düşük ve en yüksek değerlerin takip edilmesini sağlar.
- Göreceli ölçüm ve gerçek zamanlı sıfırlama özellikleri, mevcut manyetik alanın referans alınarak ölçüm farklarının karşılaştırılmasına yardımcı olur.
- GO/NO-GO alarmı, belirlenen ölçüm sınırlarına göre hızlı uygunluk kontrolü yapılmasını sağlar. Özellikle üretim hattında benzer mıknatısların karşılaştırılmasında kullanılabilir.
- Cihazın hafızasına 200 adet manuel ve 7.000 adet otomatik ölçüm kaydedilebilir.
- USB bağlantısı sayesinde kayıtlı ölçümler bilgisayara aktarılabilir ve bilgisayar üzerinden gerçek zamanlı ölçüm kaydı yapılabilir.
- Arka aydınlatmalı beş haneli LCD ekran, ölçüm değerleriyle birlikte birim, kademe ve fonksiyon bilgilerinin takip edilmesini kolaylaştırır.
- 6 adet AAA pil veya 9 V DC adaptörle çalışır. Pil kullanım süresi çalışma koşullarına bağlı olarak yaklaşık 100 saattir.
- Ürün kutu içeriği; Tenmars TM-197 dijital gaussmetre, AC/DC Hall sensörlü ölçüm probu, 6 adet AAA pil, 9 V güç adaptörü, USB bağlantı kablosu, taşıma çantası, kullanım kılavuzu
Tenmars TM-197, kalıcı mıknatısların oluşturduğu sabit DC manyetik alanları ve motor, bobin, transformatör gibi ekipmanlarda oluşan değişken AC manyetik alanları ölçer. DC modunda 30.000 Gauss, AC modunda 15.000 Gauss seviyesine kadar ölçüm yapabilir. DC ölçümlerde N/S kutup yönünü belirleyebilir; ölçüm verilerini kaydedebilir ve USB bağlantısıyla bilgisayara aktarabilir.
Tenmars TM-197; elektrik motorları, kalıcı mıknatıslar, manyetik ayırıcılar, hoparlör sistemleri ve endüstriyel makinelerde manyetik alan kontrolü için kullanılabilir. Üretim, bakım, kalite kontrol, laboratuvar ve AR-GE çalışmalarında ölçüm ve karşılaştırma yapmayı kolaylaştırır.
Tenmars TM-197, geniş ölçüm kapasitesi sayesinde farklı manyetik alan kaynaklarının şiddetini hızlı ve hassas biçimde kontrol etmeye yardımcı olur. 30.000 Gauss DC ve 15.000 Gauss AC ölçüm kapasitesiyle üretim, bakım, test ve kalite kontrol uygulamalarına uygundur.
Tenmars TM-197 Ölçüm Modları
- Tenmars TM-197, sabit ve değişken manyetik alanların ölçülebilmesi için DC ve AC olmak üzere iki temel ölçüm moduna sahiptir.
- DC modu: Neodyum, ferrit ve diğer kalıcı mıknatısların oluşturduğu sabit manyetik alanları ölçmek için kullanılır. DC bobinler ve doğru akımla çalışan elektromıknatıslar da bu modda kontrol edilebilir.
- AC modu: Yönü ve şiddeti zaman içinde değişen manyetik alanlar için kullanılır. Motor, bobin, transformatör ve şebeke frekansıyla çalışan elektrikli ekipmanların kontrolünde tercih edilir.
- Gauss modu: Manyetik manyetik alan seviyesini Gauss cinsinden gösterir.
- mT modu: Aynı ölçümü militesla cinsinden görüntüler. 1 mT = 10 G dönüşümü kullanılır.
.png)
Manyetik Alan Nedir ve Nasıl Ölçülür?
Manyetik alan; mıknatısların, elektrik akımı taşıyan iletkenlerin, motorların ve bobinlerin çevresinde oluşan görünmez etki alanıdır. Motorların dönmesi, hoparlörlerin ses üretmesi, mıknatısların metalleri çekmesi ve manyetik ayırıcıların çalışması bu alandan yararlanır.
Manyetik alan seviyesi Gauss (G) veya militesla (mT) birimleriyle ölçülür. Bu ölçüm; mıknatıs gücünü kontrol etmek, cihazların doğru çalışıp çalışmadığını değerlendirmek, ürünleri karşılaştırmak ve normal dışı alan değişimlerini tespit etmek için kullanılır. Tenmars TM-197 dijital gaussmetre, AC ve DC manyetik alanları ölçerek kontrol ve analiz yapılmasını sağlar.
Harici Hall Sensörlü Ölçüm Probu
- Hall sensörü probun uç kısmında bulunur ve manyetik alanı doğrudan yaklaştırıldığı noktadan algılar. Böylece mıknatısın merkezi, kenarları ve çevresindeki farklı bölgeler ölçülerek alanın nerede daha güçlü veya zayıf olduğu görülebilir.
- Prob üzerindeki 0–50 mm konum skalası ve dahili su terazisi, tekrarlı ölçümlerde aynı konumun ve açının korunmasına yardımcı olur. Prob kademeli olarak uzaklaştırılarak manyetik alanın mesafeye bağlı değişimi de incelenebilir. Sağlıklı karşılaştırma için prob yönü ve ölçüm mesafesi aynı tutulmalıdır.
Probun uç kısmındaki Hall sensörünü mıknatısın merkezine getirin ve probu yüzeye paralel tutun. Probun eğik durması ölçüm mesafesini ve okunan değeri değiştirebilir. Karşılaştırmalı ölçümlerde aynı nokta, açı ve mesafe korunmalıdır.
Probun yatay veya dik tutulması tek başına sonucu belirlemez. Önemli olan probun algılama eksenini manyetik alanın yönüyle hizalamaktır. Alanın yönü bilinmiyorsa prob yavaşça çevrilerek en yüksek ve kararlı değerin görüldüğü konum bulunabilir.
Tenmars TM-197, Magnetic Meter PC yazılımı sayesinde ölçüm değerlerinin bilgisayarda görüntülenmesine, kaydedilmesine ve analiz edilmesine olanak tanır. USB bağlantısıyla aktarılan veriler grafik veya rapor halinde incelenebilir, Excel dosyasına dönüştürülebilir ve kayıt ayarları ihtiyaçlara göre düzenlenebilir.
Kurulum paketini indirdikten sonra "autorun.exe" dosyasını çalıştırın ve bilgisayarınızın sistem türüne uygun "vc_redist.x86" veya "vc_redist.x64" bileşenini ve "USB Drivers" sürücüsünü yükleyin. Ardından "Software Installation" seçeneğiyle Magnetic Meter yazılımını bilgisayarınıza kurun.
Veri Kayıt Ayarları ve Seçenekleri
- Serial Port: Cihazın bilgisayarda bağlı olduğu COM portunu seçmek için kullanılır.
- Start Option: Veri kaydının başlayacağı tarih ve saati belirler.
- Record of Meter Label: Oluşturulacak ölçüm kaydına ayırt edici bir isim verilmesini sağlar.
- Record Interval: Ölçümlerin hangi zaman aralığıyla kaydedileceğini belirler.
- Stop Option: Kaydın belirlenen kayıt sayısında, seçilen tarih ve saatte veya hafıza dolduğunda durmasını sağlar.
TM-197’yi USB kablosuyla bilgisayara bağlayın. Yazılımın Options ekranında cihazın atandığı COM portunu seçin ve "Set" düğmesine basarak bağlantıyı kurun.
Kaydedilen Gauss değerlerini zaman ekseninde grafik olarak görüntüleyin. Kayıt dosyalarını açabilir, kutup bilgisine göre inceleyebilir ve grafiği yazdırabilirsiniz.
Ölçüm kayıtlarını tarih, saat, sıcaklık ve Gauss değeriyle tablo halinde inceleyin. Verileri Excel dosyasına dönüştürebilir, istatistikleri görüntüleyebilir, kayıt dosyalarını açabilir ve raporu yazdırabilirsiniz.
ÖLÇÜM ARALIKLARI VE HASSASİYET
DC Manyetik Alan (mT)
| 300.00mT | ±(4%+10) | 0.01mT |
| 2000.0mT | 0.1mT | |
| 2000.1~3000.0mT | Belirtilmemiş | 0.1mT |
DC Manyetik Alan (Gauss)
| 3000.0G | ±(4%+10) | 0.1G |
| 20000G | 1G | |
| 20001~30000G | Belirtilmemiş | 1G |
AC Manyetik Alan (mT)
| 150.00mT | 40Hz~500Hz | ±(5%+20) | 0.01mT |
| 1500.0mT | 0.1mT |
AC Manyetik Alan (Gauss)
| 1500.0G | 40Hz~500Hz | ±(5%+20) | 0.1G |
| 15000G | 1G |
Sıcaklık
| -20~50°C | ±1.0°C | 0.1°C |
TEKNİK ÖZELLİKLER
| Yardımcı Fonksiyonlar | Data Hold, Max/Min, Peak Hold, bağıl ölçüm, gerçek zamanlı sıfırlama, GO/NO-GO alarmı, veri kaydı, ekran arka ışığı ve otomatik kapanma |
|---|---|
| Prob Tipi | Harici Hall sensörlü enine tip manyetik alan probu |
| Ölçüm Birimleri | mT ve G |
| Ekran Tipi | Arka aydınlatmalı 5 haneli LCD ekran, 30000 count |
| Aralık Aşımı Göstergesi | LCD ekranda OL uyarısı |
| Manuel Veri Kaydı | 200 ölçüm verisi |
| Otomatik Veri Kaydı | 7000 ölçüm verisi |
| Kayıt Aralığı Ayarı | 1 saniye ile 24 saat arasında ayarlanabilir. |
| Bilgisayar Bağlantısı | USB bağlantısı ve Windows bilgisayar yazılımı |
| Ekran Arka Işığı | Pil kullanımında yaklaşık 30 saniye, harici adaptör kullanımında sürekli |
| Otomatik Kapanma | Yaklaşık 15 dakika, devre dışı bırakılabilir |
| Besleme | 6 adet 1.5V AAA pil veya harici DC 9V/0.5A adaptör |
| Boyut | 156 × 73 × 35 mm |
| Ağırlık | Yaklaşık 320 g, piller dahil |
