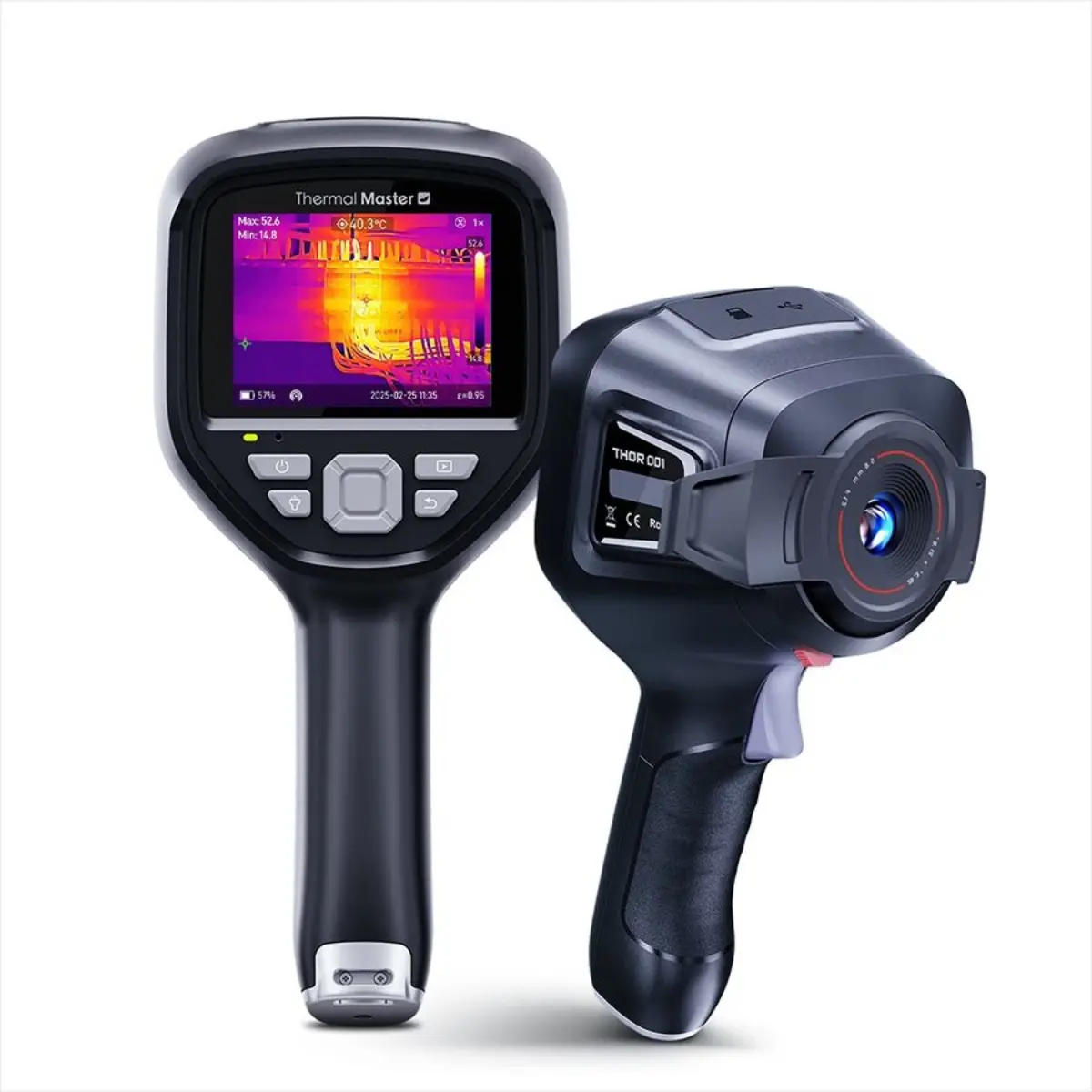

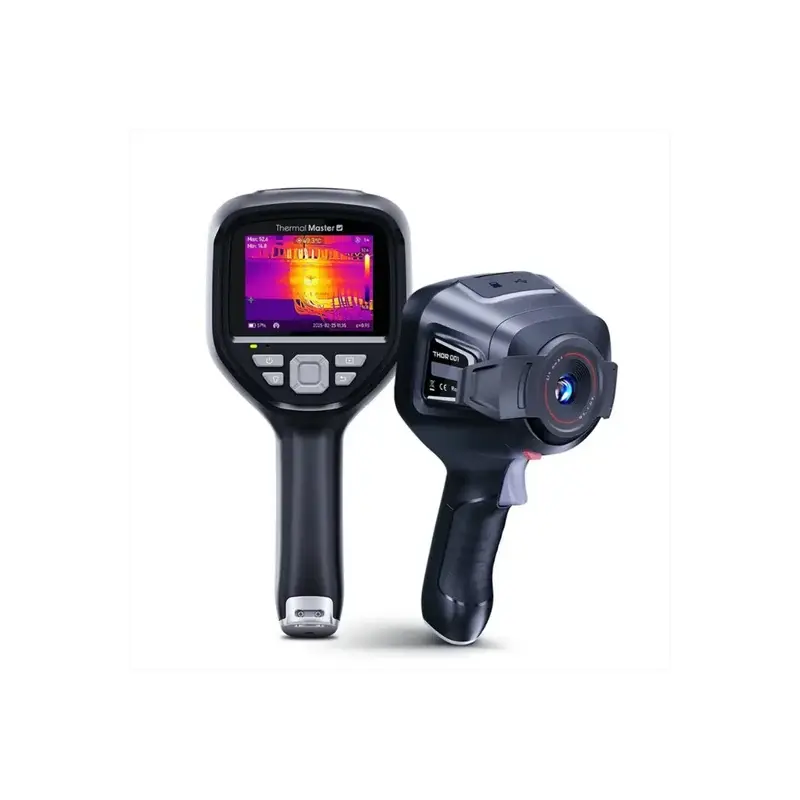

Thermal Master Thor001 Expert Profesyonel Termal Kamera

Thermal Master Thor001, endüstriyel bakım, elektrik sistemleri, mekanik ekipman kontrolü, HVAC analizi, bina denetimi ve elektronik kart incelemeleri için geliştirilmiş profesyonel bir termal kameradır. 256x192 gerçek kızılötesi sensörü, X8™ Super Resolution görüntü işleme teknolojisi, 550°C'ye kadar sıcaklık ölçümü ve makro lens desteği sayesinde hem geniş ekipmanların hem de küçük elektronik bileşenlerin ayrıntılı termal analizini gerçekleştirir.

3,5 inç IPS ekran, 60 Hz akıcı görüntüleme, IR-Fuse™ görüntü birleştirme, lazer hedefleme, Wi-Fi, LAN ve USB bağlantıları gibi gelişmiş özellikleri bir araya getiren Thermal Master Thor001; bakım mühendisleri, teknik servisler, Ar-Ge laboratuvarları, enerji denetçileri ve endüstriyel tesisler için kapsamlı bir termal görüntüleme çözümü sunar.

Thermal Master Thor001 Nedir?

Thermal Master Thor001, temassız sıcaklık ölçümü ve termal görüntüleme yoluyla ekipmanlardaki anormal sıcaklık bölgelerinin belirlenmesine yardımcı olan üst segment bir el tipi termal kameradır. Elektrik bağlantılarında oluşan aşırı ısınmalar, mekanik sistemlerdeki sürtünme kaynaklı sıcaklık artışları, HVAC sistemlerindeki dengesizlikler ve elektronik kartlardaki arızalı bileşenler termal görüntü üzerinden incelenebilir.

Thermal Master Thor001, yalnızca sıcaklık değeri gösteren bir ölçüm cihazı değildir. Termal görüntü, görünür ışık kamerası, çoklu görüntüleme modları, sıcaklık alarmı, raporlama ve veri aktarımı özelliklerini tek bir sistemde birleştirir. Bu yapı, periyodik bakım ve arıza tespiti çalışmalarında kullanıcıya daha kapsamlı bir analiz ortamı sağlar.

Thermal Master Thor001 Öne Çıkan Özellikleri

• 256x192 gerçek IR sensör çözünürlüğü
• X8™ Super Resolution ile 512x384 termal görüntüleme
• 3,5 inç 640x480 IPS ekran
• 60 Hz görüntü yenileme hızı
• -20°C ile 550°C sıcaklık ölçüm aralığı
• ±1,5°C veya ±%1 ölçüm doğruluğu
• Makro lens ile PCB ve küçük elektronik bileşen analizi
• IR-Fuse™ termal ve görünür görüntü birleştirme
• IR, Fusion, PIP ve Görsel görüntüleme modları
• 1X, 2X ve 4X dijital yakınlaştırma
• Lazer hedefleme sistemi
• 9 farklı termal renk paleti
• Wi-Fi, LAN ve USB bağlantısı
• Thermal Smart™ uygulama desteği
• QR-Filing™ ile kayıt ve proje yönetimi
• 5000 mAh batarya ve 18 W hızlı şarj
• IP54 koruma sınıfı

256x192 Gerçek IR Sensör ve 512x384 Super Resolution

Gerçek Termal Çözünürlük

Thermal Master Thor001, 256x192 piksel gerçek kızılötesi sensöre sahiptir. Toplam 49.152 sıcaklık ölçüm noktasından alınan termal veriler, yüzeylerdeki sıcaklık dağılımlarının ayrıntılı biçimde görüntülenmesine yardımcı olur.

Elektrik panoları, motorlar, rulmanlar, pompalar, güç kaynakları, elektronik kartlar ve bina yüzeyleri incelenirken sensörün gerçek termal çözünürlüğü hedef ile çevresi arasındaki sıcaklık farklarının daha anlaşılır görüntülenmesini sağlar.

X8™ Super Resolution Teknolojisi

X8™ Super Resolution algoritması, 256x192 sensörden elde edilen termal görüntüyü 512x384 seviyesinde işleyerek görüntü ayrıntılarının geliştirilmesine yardımcı olur. Bu çözünürlük geliştirme sistemi, özellikle küçük sıcaklık bölgelerinin ve ekipman üzerindeki termal sınırların daha rahat değerlendirilmesini destekler.

Gerçek IR çözünürlüğü ile yazılımsal olarak geliştirilen görüntü çözünürlüğünün ayrı kavramlar olduğu unutulmamalıdır. Thermal Master Thor001 gerçek 256x192 termal sensörü, X8™ görüntü işleme teknolojisiyle destekler.

3,5 İnç IPS Ekran ve 60 Hz Akıcı Görüntü

3,5 inç büyüklüğündeki 640x480 çözünürlüklü IPS ekran, termal görüntülerin, sıcaklık değerlerinin ve menü seçeneklerinin doğrudan cihaz üzerinden rahat biçimde izlenmesini sağlar. Geniş ekran yapısı, saha çalışmalarında ayrıca bir telefon veya harici monitör kullanmadan analiz yapılmasına imkân verir.

Thermal Master Thor001, 60 Hz görüntü yenileme hızı sayesinde hareketli hedeflerde ve cihazın tarama sırasında hareket ettirildiği durumlarda akıcı bir termal görüntü sunar. Bu özellik çalışan motorların, hareketli mekanik sistemlerin ve geniş elektrik panolarının taranmasında kullanıcı deneyimini geliştirir.

Makro Lens ile PCB ve Elektronik Kart Analizi

Küçük Elektronik Bileşenlerin İncelenmesi

Makro lens desteği, Thermal Master Thor001'i yalnızca genel endüstriyel kontroller için değil, elektronik kart ve küçük bileşen analizleri için de uygun hale getirir. PCB üzerindeki MOSFET, direnç, kondansatör, işlemci, BGA, regülatör ve güç bileşenlerinde oluşan sıcaklık değişimleri yakından incelenebilir.

Arızalı veya aşırı akım çeken bir elektronik bileşen, çevresindeki parçalardan farklı sıcaklık gösterebilir. Thermal Master Thor001, bu sıcaklık dağılımlarını görünür hale getirerek elektronik arıza tespit sürecini destekler.

Teknik Servis ve Ar-Ge Kullanımı

Elektronik teknik servisleri, üretim kalite kontrol ekipleri, Ar-Ge laboratuvarları ve kart tamiri yapan profesyoneller; güç kaynakları, kontrol kartları, inverterler, LED sürücüler ve benzeri elektronik sistemlerin termal davranışlarını inceleyebilir.

Termal görüntüleme, tek başına elektronik arızanın kesin nedenini belirleyen bir yöntem değildir. Ancak multimetre, osiloskop ve diğer ölçüm cihazlarıyla birlikte kullanıldığında sorunlu bölgenin hızlı biçimde daraltılmasına yardımcı olur.

Makro lens ile kullanılan Thermal Master Thor001, küçük elektronik bileşenlerde oluşan bölgesel sıcaklık değişimlerinin daha ayrıntılı incelenmesine yardımcı olur.

-20°C ile 550°C Geniş Sıcaklık Ölçüm Aralığı

Thermal Master Thor001, -20°C ile 550°C arasındaki sıcaklıkları ölçebilir. Bu geniş ölçüm aralığı; düşük sıcaklıklı HVAC ve bina uygulamalarından yüksek sıcaklığa ulaşabilen elektriksel, mekanik ve endüstriyel ekipmanlara kadar farklı kontrol senaryolarında kullanılmasını sağlar.

Elektrik panolarındaki bağlantılar, çalışan motorlar, rulmanlar, pompalar, ısıtma elemanları, güç elektroniği bileşenleri ve üretim makineleri, uygun güvenlik prosedürleri izlenerek temassız biçimde incelenebilir.

Yüksek Ölçüm Doğruluğu

±1,5°C veya ölçülen değerin ±%1'i seviyesindeki ölçüm doğruluğu, profesyonel bakım ve denetim çalışmalarında güvenilir sıcaklık analizi yapılmasına yardımcı olur. Ölçüm doğruluğu; yüzeyin emissivity değeri, hedef mesafesi, ortam koşulları ve yansıyan sıcaklık gibi parametrelerden etkilenebilir.

IR-Fuse™ Görüntü Birleştirme Teknolojisi

IR-Fuse™ teknolojisi, termal görüntü ile görünür ışık görüntüsünün birlikte değerlendirilmesini sağlar. Termal görüntüde belirlenen sıcak veya soğuk bölgenin gerçek ekipman üzerindeki konumu daha kolay anlaşılabilir.

Örneğin geniş bir elektrik panosunda tespit edilen sıcak noktanın hangi sigorta, kontaktör veya bağlantı terminaline ait olduğu, görünür ışık görüntüsüyle birlikte daha hızlı belirlenebilir. Bu özellik bakım raporlarında ve saha kayıtlarında açıklayıcı görseller oluşturulmasına yardımcı olur.

Dört Farklı Görüntüleme Modu

IR Modu

IR modu, yalnızca termal görüntüyü gösterir. Sıcaklık dağılımlarının doğrudan incelenmesi ve termal anomalilerin belirlenmesi için kullanılabilir.

Fusion Modu

Fusion modu, görünür ışık görüntüsü ile termal görüntüyü birleştirir. İncelenen ekipmanın fiziksel ayrıntılarıyla sıcaklık dağılımı aynı görüntü içerisinde değerlendirilebilir.

PIP Modu

Picture-in-Picture modu, termal görüntünün belirli bir bölümünü görünür ışık görüntüsünün üzerine yerleştirir. Termal problemin konumunu net biçimde göstermek gereken bakım kayıtlarında kullanılabilir.

Görsel Mod

Görsel mod, cihazın görünür ışık kamerasından alınan normal görüntüyü gösterir. İncelenen ekipmanın fotoğraflanması ve termal görüntülerle karşılaştırılması için kullanılabilir.

Dijital Zoom ve Lazer Hedefleme

Thermal Master Thor001, 1X, 2X ve 4X dijital yakınlaştırma seçenekleri sunar. Termal görüntü içerisindeki küçük bölgeler büyütülerek sıcaklık dağılımı daha yakından incelenebilir.

Lazer hedefleme sistemi, termal ekranda incelenen bölgenin gerçek yüzey üzerindeki konumunun belirlenmesine yardımcı olur. Özellikle çok sayıda bileşenin bulunduğu elektrik panolarında ve mekanik sistemlerde ölçüm noktasının ekip üyelerine gösterilmesini kolaylaştırır.

Dokuz Termal Renk Paleti

Farklı termal renk paletleri, sıcaklık dağılımlarının kullanım senaryosuna göre daha kolay yorumlanmasını sağlar. Bazı paletler sıcak noktaları öne çıkarırken bazıları düşük sıcaklık farklılıklarının daha rahat ayırt edilmesine yardımcı olabilir.

Kullanıcı, elektrik bakımı, PCB analizi, bina kontrolü veya mekanik inceleme gibi farklı uygulamalarda hedefe ve ortam koşullarına uygun görüntüleme paletini seçebilir.

Elektrik Bakımında Thermal Master Thor001

Gevşek bağlantılar, aşırı yüklenen devreler, dengesiz faz yükleri, oksitlenmiş terminaller ve arızalı elektriksel bileşenler normalden daha yüksek sıcaklık gösterebilir. Thermal Master Thor001, elektrik panoları çalışırken yüzeylerdeki sıcaklık dağılımlarının temassız biçimde incelenmesine yardımcı olur.

Sigortalar, kontaktörler, baralar, kablo bağlantıları, şalterler ve güç elektroniği bileşenleri düzenli olarak kontrol edilerek geçmiş ölçümlerle karşılaştırılabilir. Bu yaklaşım, arızaya dönüşebilecek sıcaklık değişimlerinin erken aşamada fark edilmesine katkı sağlar.

Elektrik sistemlerinde termal kontrol gerçekleştirilirken uygun kişisel koruyucu ekipman kullanılmalı ve işletmenin elektrik güvenliği prosedürlerine uyulmalıdır.

Thermal Master Thor001, düzenli elektrik bakım kontrollerinde sıcaklık farklılıklarının kayıt altına alınmasını ve benzer ekipmanlarla karşılaştırılmasını kolaylaştırır.

Mekanik Bakım ve Arıza Tespiti

Motor, rulman, pompa, redüktör ve diğer mekanik sistemlerde sürtünme, yanlış hizalama, aşırı yük veya yetersiz yağlama sıcaklık artışına neden olabilir. Thermal Master Thor001, ekipman çalışırken oluşan yüzey sıcaklıklarının karşılaştırılmasını sağlar.

Aynı sistemde bulunan benzer rulmanların veya motorların sıcaklık değerleri karşılaştırılarak anormal çalışan bölüm hakkında ön değerlendirme yapılabilir. Termal kontrol, titreşim analizi ve diğer kestirimci bakım yöntemleriyle birlikte kullanıldığında daha kapsamlı sonuçlar sağlar.

Thermal Master Thor001 ile alınan termal görüntüler, titreşim ölçümü ve mekanik kontrollerle birlikte değerlendirilerek bakım sürecinin daha kapsamlı yürütülmesini destekler.

HVAC Sistemleri ve Bina Denetimi

Isıtma, soğutma ve havalandırma sistemlerindeki sıcaklık dağılımları termal görüntüleme ile incelenebilir. Hava kanalları, radyatörler, yerden ısıtma sistemleri, klima üniteleri ve boru hatlarındaki sıcaklık farklılıkları görüntülenebilir.

Bina kontrollerinde duvar, tavan, pencere ve kapı çevresindeki termal farklılıklar; olası yalıtım sorunları, hava sızıntıları ve ısı köprüleri hakkında ön değerlendirme yapılmasına yardımcı olabilir. Su veya nem problemlerinin kesin olarak belirlenmesi için termal görüntüleme sonuçları nem ölçümü ve fiziksel inceleme ile desteklenmelidir.

Enerji Verimliliği ve Isı Kaybı Analizi

Thermal Master Thor001, üretim tesislerinde ve binalarda enerji kaybına neden olabilecek sıcaklık farklılıklarının araştırılmasında kullanılabilir. Yalıtımı zayıf bölgeler, sıcak hava kaçakları, aşırı ısınan ekipmanlar ve verimsiz çalışan mekanik sistemler termal görüntü üzerinden incelenebilir.

Düzenli termal kontroller, işletmelerin enerji tüketimini etkileyen problemleri önceliklendirmesine ve bakım planlarının oluşturulmasına yardımcı olabilir.

Wi-Fi, LAN ve USB Bağlantıları

Wi-Fi, LAN ve USB bağlantı seçenekleri sayesinde ölçüm verileri ve termal görüntüler farklı cihazlara aktarılabilir. Sahada kaydedilen veriler bilgisayar veya mobil cihaz üzerinden incelenebilir, arşivlenebilir ve raporlama süreçlerine dahil edilebilir.

LAN bağlantısı, cihazın sabit veya uzun süreli gözlem sistemlerine entegre edilmesi gereken uygulamalarda avantaj sağlayabilir. USB bağlantısı ise veri aktarımı ve cihaz bağlantısı için kullanılabilir.

Thermal Smart™ Uygulaması

Thermal Smart™ uygulaması, termal görüntülerin düzenlenmesi, incelenmesi ve raporlanması için kullanılabilir. Saha sırasında kaydedilen görüntüler daha sonra analiz edilerek bakım kayıtlarına eklenebilir.

Profesyonel raporlama, yalnızca sorunlu bölgenin termal görüntüsünü değil; ekipman bilgisi, ölçüm tarihi, ortam koşulları, emissivity ayarı ve tavsiye edilen bakım işlemleri gibi bilgileri de içermelidir.

QR-Filing™ ile Kayıt Yönetimi

QR-Filing™ sistemi, termal görüntülerin proje, müşteri veya ekipman bazında daha düzenli biçimde yönetilmesine yardımcı olur. Belirli bir makine veya elektrik panosuna ait geçmiş termal kontroller bir arada tutularak sıcaklık değişimleri zaman içerisinde karşılaştırılabilir.

Geçmiş kayıtların düzenli tutulması, önleyici ve kestirimci bakım süreçlerinde cihazın mevcut durumunun önceki ölçümlerle karşılaştırılmasını kolaylaştırır.

5000 mAh Batarya ve 18 W Hızlı Şarj

Thermal Master Thor001, 5000 mAh kapasiteli 21700 tipi batarya ile uzun süreli saha kullanımlarına uygun bir güç sistemi sunar. 18 W hızlı şarj desteği, cihazın yeniden kullanıma hazır hale gelme süresini azaltmaya yardımcı olur.

Pil kullanım süresi; ekran parlaklığı, bağlantı özellikleri, ortam sıcaklığı ve kullanım yoğunluğu gibi koşullara göre değişiklik gösterebilir.

IP54 Korumalı Dayanıklı Tasarım

IP54 koruma sınıfına sahip gövde, cihazı toza ve farklı yönlerden gelebilecek su sıçramalarına karşı korumaya yardımcı olur. Bu koruma seviyesi cihazın su altında kullanılabileceği anlamına gelmez.

Ergonomik el tipi tasarımı, uzun süreli saha kontrollerinde cihazın rahat biçimde kullanılmasını destekler. Cihaz kullanılmadığında koruyucu taşıma çantasında saklanmalı, lens yüzeyi çizilmelere ve kirlenmeye karşı korunmalıdır.

Thermal Master Thor001 Kullanım Alanları

• Elektrik panoları ve bağlantı noktalarının kontrolü
• Sigorta, kontaktör, şalter ve bara incelemeleri
• Motor, rulman, pompa ve redüktör kontrolleri
• PCB ve elektronik kart arıza tespiti
• SMD ve küçük elektronik bileşen analizi
• Güç kaynakları ve inverter kontrolleri
• HVAC sistemlerinin incelenmesi
• Yerden ısıtma ve boru hattı kontrolleri
• Bina yalıtım ve enerji kaybı araştırmaları
• Endüstriyel önleyici ve kestirimci bakım
• Üretim kalite kontrol çalışmaları
• Ar-Ge ve laboratuvar uygulamaları
• Güneş paneli ve enerji sistemi kontrolleri
• Otomotiv elektrik ve mekanik incelemeleri

Thermal Master Thor001 Kimler İçin Uygundur?

Thermal Master Thor001; elektrik bakım mühendisleri, mekanik bakım ekipleri, HVAC teknisyenleri, bina denetçileri, elektronik teknik servisleri, enerji uzmanları, üretim tesisleri, Ar-Ge laboratuvarları ve profesyonel termal görüntüleme ihtiyacı bulunan kullanıcılar için uygundur.

Makro lens desteği, elektronik kart ve küçük bileşen analizi yapan kullanıcılar için önemli bir avantaj sağlarken; geniş sıcaklık aralığı ve bağlantı özellikleri cihazın endüstriyel bakım uygulamalarında kullanılmasını destekler.

Thermal Master Thor001 Teknik Özellikleri

Sık Sorulan Sorular

Thermal Master Thor001 hangi alanlarda kullanılır?

Elektrik ve mekanik bakım, HVAC analizi, PCB incelemesi, enerji verimliliği, bina denetimi, üretim kalite kontrolü ve endüstriyel arıza tespitinde kullanılabilir.

Thor001'in gerçek termal çözünürlüğü nedir?

Gerçek kızılötesi sensör çözünürlüğü 256x192 pikseldir. X8™ Super Resolution teknolojisiyle termal görüntü 512x384 seviyesinde işlenebilir.

Thor001 makro lens ile PCB analizinde kullanılabilir mi?

Evet. Makro lens desteği sayesinde PCB üzerindeki küçük elektronik bileşenlerde oluşan sıcaklık dağılımları yakından incelenebilir.

Thermal Master Thor001 kaç dereceye kadar ölçüm yapar?

Cihaz -20°C ile 550°C arasındaki sıcaklıkları ölçebilir.

Thor001'in sıcaklık ölçüm doğruluğu nedir?

Belirtilen ölçüm doğruluğu ±1,5°C veya ölçülen değerin ±%1'i seviyesindedir. Ölçüm koşulları ve yüzey özellikleri sonuçları etkileyebilir.

Thor001 hangi görüntüleme modlarını destekler?

IR, Fusion, PIP ve Görsel olmak üzere dört farklı görüntüleme modunu destekler.

Thor001 Wi-Fi bağlantısına sahip mi?

Evet. Wi-Fi bağlantısının yanında LAN ve USB bağlantı seçeneklerini de destekler.

Thor001 ile raporlama yapılabilir mi?

Thermal Smart™ uygulaması ve QR-Filing™ kayıt yönetimi özellikleri termal görüntülerin düzenlenmesi, arşivlenmesi ve raporlama süreçlerinde kullanılabilir.

IP54 koruma ne anlama gelir?

IP54, cihazın toza ve farklı yönlerden gelebilecek su sıçramalarına karşı belirli seviyede korunduğunu ifade eder. Cihaz su altında kullanıma uygun değildir.

Thor001 profesyonel kullanım için uygun mudur?

Evet. Geniş sıcaklık aralığı, makro lens desteği, bağlantı seçenekleri, 60 Hz görüntü yenileme hızı ve profesyonel analiz özellikleriyle endüstriyel ve teknik uygulamalar için geliştirilmiştir.

Thermal Master Thor001 satın alırken hangi özellikler dikkate alınmalıdır?

Thermal Master Thor001 değerlendirilirken gerçek IR çözünürlüğü, sıcaklık ölçüm aralığı, makro lens desteği, görüntü yenileme hızı, bağlantı seçenekleri ve kullanılacağı uygulama alanları birlikte dikkate alınmalıdır.

Neden Thermal Master Thor001?

Thermal Master Thor001; gerçek 256x192 IR çözünürlüğü, 512x384 X8™ Super Resolution görüntüleme, 60 Hz akıcı ekran, makro lens desteği, 550°C'ye kadar sıcaklık ölçümü ve profesyonel bağlantı seçeneklerini tek cihazda bir araya getirir.

Elektrik panolarından mekanik ekipmanlara, PCB kartlardan HVAC ve bina kontrollerine kadar farklı uygulamalarda kullanılabilen Thor001; teknik servisler, bakım mühendisleri, enerji uzmanları ve endüstriyel tesisler için kapsamlı bir termal görüntüleme çözümüdür.
