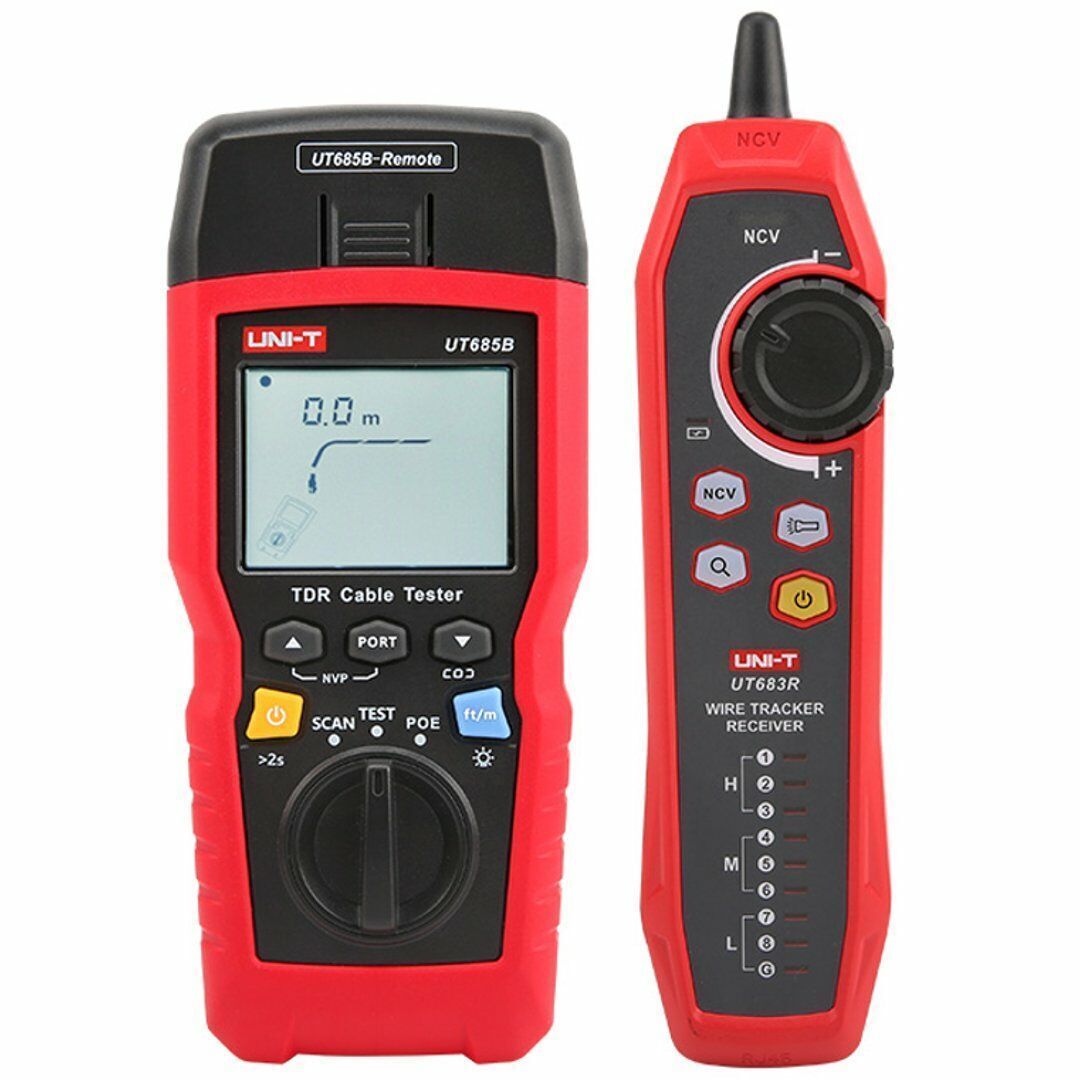

UNI-T UT685B KIT TDR Kablo Test Cihazı, PoE ve Kablo Uzunluk Ölçümlü

UNI-T UT685B KIT; bükümlü çift (CAT5/CAT6 UTP, FTP, SSTP), koaksiyel (50 Ω, 75 Ω, 93 Ω) ve PoE network kablolarını test etmek için geliştirilmiş, TDR (zaman alanı yansıtma) tabanlı çok fonksiyonlu bir kablo test cihazıdır. 500 m’ye kadar kablo uzunluğunu ve arıza mesafesini ölçebilen cihaz, hat dizilimini kontrol eder, kabloda PoE olup olmadığını ve hangi PoE standardının kullanıldığını gösterir.

Entegre RJ11, RJ45 ve koaksiyel test portları sayesinde ek adaptöre gerek kalmadan zayıf akım kablolarının neredeyse tamamı test edilebilir. Kablo izleme fonksiyonu RJ11 hatlarda 3000 m, RJ45 hatlarda 1000 m’ye kadar çalışır; switch port tespiti ve temassız gerilim (NCV) testi de sunar. Sunucu odası kurulumları, network arıza tespiti ve yapısal kablolama projeleri için tasarlanan UT685B KIT, UNI-T yetkili satıcısı İnovasyonTest güvencesiyle sunulur.

UNI-T UT685B KIT Öne Çıkan Özellikler

• Desteklenen kablolar: CAT5/CAT6 bükümlü çift (UTP, FTP, SSTP), koaksiyel 50 Ω / 75 Ω / 93 Ω
• TDR kablo uzunluğu ölçümü: 500 m’ye kadar; doğruluk ±%4 veya 0,6 m (hangisi büyükse)
• Kısa devre konumu ve arıza mesafesi tespiti
• Hat dizilimi (wire map) testi, polarite tespiti ve 10 V üzeri tehlikeli gerilim uyarısı
• PoE testi: DC 5~60 V; 802.3af, 802.3at, 802.3bt standartları, sonuç LCD’de
• Port testi: 10M/100M/1000M switch, Ethernet port bağlantı durumu, otomatik anlaşma (auto-negotiation) desteği
• Kablo izleme: RJ11 3000 m, RJ45 1000 m; 125 kHz dijital modüleli sinyal, 2 ton seçeneği, parazit bastırma modu
• NCV testi, 2,8 inç LCD ekran, 70 V DC giriş koruması
• Otomatik kapanma: normal modda 10 dk, kablo izleme modunda 60 dk; 1 m düşme testi

Kullanım Alanları

• Sunucu odası ve veri merkezi kablolama kurulumları
• Network arıza tespiti: kopuk/kısa devre kablo ve arıza mesafesi bulma
• Yapısal kablolama projelerinde hat dizilimi ve uzunluk doğrulama
• IP kamera, erişim noktası gibi PoE cihaz hatlarında PoE standardı kontrolü
• CCTV ve anten sistemlerinde koaksiyel kablo testi

Kutu İçeriği

• UT685B KIT test cihazı
• RJ45 adaptör kablosu (1 adet)
• RJ11 adaptör kablosu (1 adet)
• Timsah klipsli RJ11 adaptör kablosu (1 adet)
• F konnektör – F konnektör fiş (1 adet)
• Kullanım kılavuzu

Neden İnovasyonTest?

UNI-T UT685B KIT ürününü UNI-T yetkili satıcısı İnovasyonTest üzerinden 12 ay garantili olarak satın alabilirsiniz. Stoktaki ürünler aynı gün kargoya verilir; 5.000 TL üzeri siparişlerde kargo ücretsizdir. Kredi kartına 12 aya varan taksit seçeneklerinden ve havale ile ödemede ek indirim fırsatından yararlanabilirsiniz. Ürün seçimi ve kullanım konusunda hafta içi 09:00–17:00 saatleri arasında WhatsApp ve e-posta üzerinden teknik destek veriyoruz. Kurumsal ve toplu alımlarınız için teklif formu üzerinden bize ulaşabilirsiniz.

Sıkça Sorulan Sorular

UNI-T UT685B KIT kablo uzunluğunu ne kadar ölçebilir?

UNI-T UT685B KIT TDR yöntemiyle 500 m’ye kadar kablo uzunluğu ölçer. Doğruluk ±%4 veya 0,6 m’dir (hangisi büyükse); NVP belirsizliği ek hata getirebilir. Cihaz kısa devre konumunu ve arıza mesafesini de gösterir.

UT685B KIT PoE testi yapar mı?

Evet. DC 5~60 V aralığında PoE varlığını tespit eder ve 802.3af, 802.3at, 802.3bt standartlarını LCD ekranda gösterir.

UT685B KIT koaksiyel kabloyu test edebilir mi?

Evet. UT685B KIT bükümlü çift kabloların yanı sıra 50 Ω, 75 Ω ve 93 Ω karakteristik empedanslı koaksiyel kabloları destekler; F konnektör adaptörü kutu içeriğinde yer alır.

UT685B KIT ile UT685A KIT arasındaki fark nedir?

UNI-T kataloğuna göre UT685A KIT pabuç sıkma (crimping) testi ve tam/yarı çift yönlü (full/half duplex) tespit sunar. UT685B KIT ise bunlara sahip değildir; buna karşılık koaksiyel kablo desteği sunar ve 500 m’ye kadar uzunluk ölçer.

UT685B KIT ile kablo bulma yapılabilir mi?

Evet. 125 kHz dijital modüleli sinyalle RJ11 hatlarda 3000 m, RJ45 hatlarda 1000 m’ye kadar kablo izleme yapılabilir; 2 farklı ton ve parazit bastırma modu bulunur.
