UT697, UNI-T'nin taşınabilir optik multimetre serisinin bir modelidir. Bu cihaz, fiber optik kablo yapımı ve bakımı, fiber optik iletişim, fiber optik algılama ve optik CATV gibi alanlarda yaygın olarak kullanılmaktadır. UT697, optik güç ölçümü, görsel hata bulucu (VFL) ve optik zaman alanı yansıtıcısı (OTDR) özelliklerini bir arada sunar.
Genel Özellikler:
Optik Güç Ölçer:Dalga Boyu Aralığı: 800 nm ~ 1700 nm
Kalibre Edilmiş Dalga Boyları: 850 nm, 980 nm, 1300 nm, 1310 nm, 1490 nm, 1550 nm, 1625 nm, 1650 nm
Ölçüm Aralığı: -70 ~ 10 dBm
Belirsizlik: ±%5
Ekran Çözünürlüğü: Lineer: %0.1, Logaritmik: 0.01 dBm
Bağlantı Tipi: FC/SC/ST
Dedektör Tipi: InGaAs
Görsel Hata Bulucu (VFL):
Dalga Boyu: 650 nm ± 10 nm
Güç: 10 mW (ölçülebilir fiber uzunluğu: yaklaşık 8~10 km)
Mod: Sürekli/Pulse
Bağlantı Tipi: FC/SC/ST
Optik Zaman Alanı Yansıtıcısı (OTDR):
Dalga Boyu: 1310 nm / 1550 nm
Dinamik Aralık: 26 dB / 24 dB
Ölü Bölge: <3 m (olay), <10 m (dönüş kaybı)
Maksimum Test Mesafesi: 80 km
Mesafe Doğruluğu: ±(1 m + ölçülen mesafenin %0.005'i + örnekleme çözünürlüğü)
Örnekleme Çözünürlüğü: 0.05 m ~ 8 m
Ortalama Süresi: 5 s ~ 180 s
Diğer Özellikler:
Düşük Pil Göstergesi: Var
Otomatik Kapanma: Var
IP Derecesi: IP65
Düşme Testi: 2 m
Güç Kaynağı: 7.4V 4400 mAh Li-ion pil
Ekran Boyutu: 3.5 inç TFT LCD
Ürün Rengi: Kırmızı ve gri
Ürün Net Ağırlığı: 1.5 kg
Ürün Boyutu: 235 mm x 135 mm x 65 mm
Standart Aksesuarlar:
Piller
Taşıma çantası
USB kablosu
Kullanım kılavuzu
UT697, fiber optik kablo yapımı ve bakımı, fiber optik iletişim, optik ekipman değerlendirmesi, fiber optik iletim sistemlerinin üretimi, kurulumu, işletimi ve bakımı gibi alanlarda kullanılmaktadır.
|
Özellik |
UT697 |
|
|
Cihaz Tipi |
Optik Multimetre (Güç Ölçer ve Işık Kaynağı) |
|
|
IP Koruma Sınıfı |
IP65 |
|
|
Düşme Dayanıklılığı |
2 metre |
|
|
Düşük Pil Göstergesi |
Var |
|
|
Otomatik Kapanma |
Var |
|
|
Fener (Flashlight) |
Var |
|
|
Güç Kaynağı |
1.5V Pil (LR6) x 3 |
|
|
Ekran Boyutu |
63 mm x 40 mm |
|
|
Ürün Boyutları |
189 mm x 87 mm x 45 mm |
|
|
Ürün Ağırlığı |
300 g |
|
|
Ürün Rengi |
Kırmızı ve Gri |
|
|
Standart Aksesuarlar |
Piller, Taşıma Çantası, İngilizce Kullanım Kılavuzu |
|
|
Standart Bireysel Paketleme |
Hediye Kutusu |
|
|
Standart Karton Miktarı |
10 Adet |
|
|
Standart Karton Ölçüleri |
295 mm x 250 mm x 210 mm |
|
|
Standart Karton Brüt Ağırlığı |
5.66 kg |
|
|
Özellik |
Değer |
|
|
Dalga Boyu Aralığı |
800 nm ~ 1700 nm |
|
|
Kalibre Edilmiş Dalga Boyları |
850 nm, 980 nm, 1300 nm, 1310 nm, 1490 nm, 1550 nm, 1625 nm, 1650 nm |
|
|
Ölçüm Aralığı |
-70 ~ 10 dBm |
|
|
Ölçüm Belirsizliği (Uncertainty) |
±5% |
|
|
Dedektör Tipi |
InGaAs |
|
|
Ekran Çözünürlüğü |
Lineer: 0.1%, Logaritmik: 0.01 dBm |
|
|
Bağlantı Tipi |
FC/SC/ST |
|
|

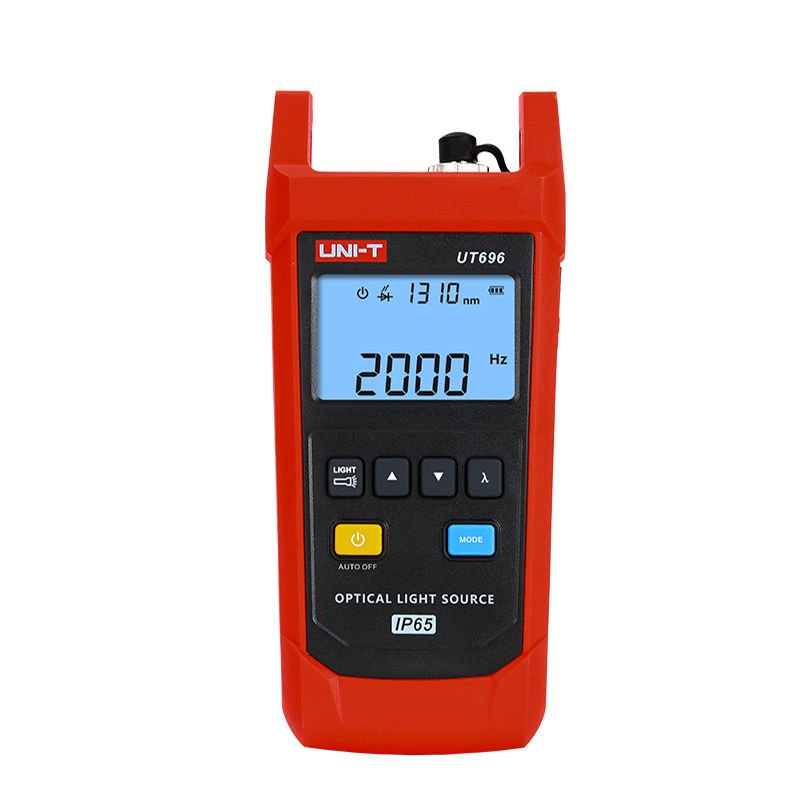

Özellik |
Değer |
|
|
Dalga Boyu |
Çift Dalga Boyu: 1310 nm, 1550 nm |
|
|
İç Modülasyon |
0Hz, 270Hz, 1000Hz, 2000Hz |
|
|
Lüminesan Cihaz (Luminescent Device) |
FP-LD |
|
|
Optik Arayüz |
FC/PC |
|
|
Uygulanabilir Fiber Tipi |
SM/MM |
|
|
Tipik Çıkış Optik Gücü |
-4 dBm |
|
|
Ayarlanabilir Çıkış Optik Gücü |
-4 dBm, -6 dBm, -8 dBm, -10 dBm |
|
|
Özellik |
Değer |
|
|
Dalga Boyu |
Çift Dalga Boyu: 1310 nm, 1550 nm |
|
|
İç Modülasyon |
0Hz, 270Hz, 1000Hz, 2000Hz |
|
|
Lüminesan Cihaz (Luminescent Device) |
FP-LD |
|
|
Optik Arayüz |
FC/PC |
|
|
Uygulanabilir Fiber Tipi |
SM/MM |
|
