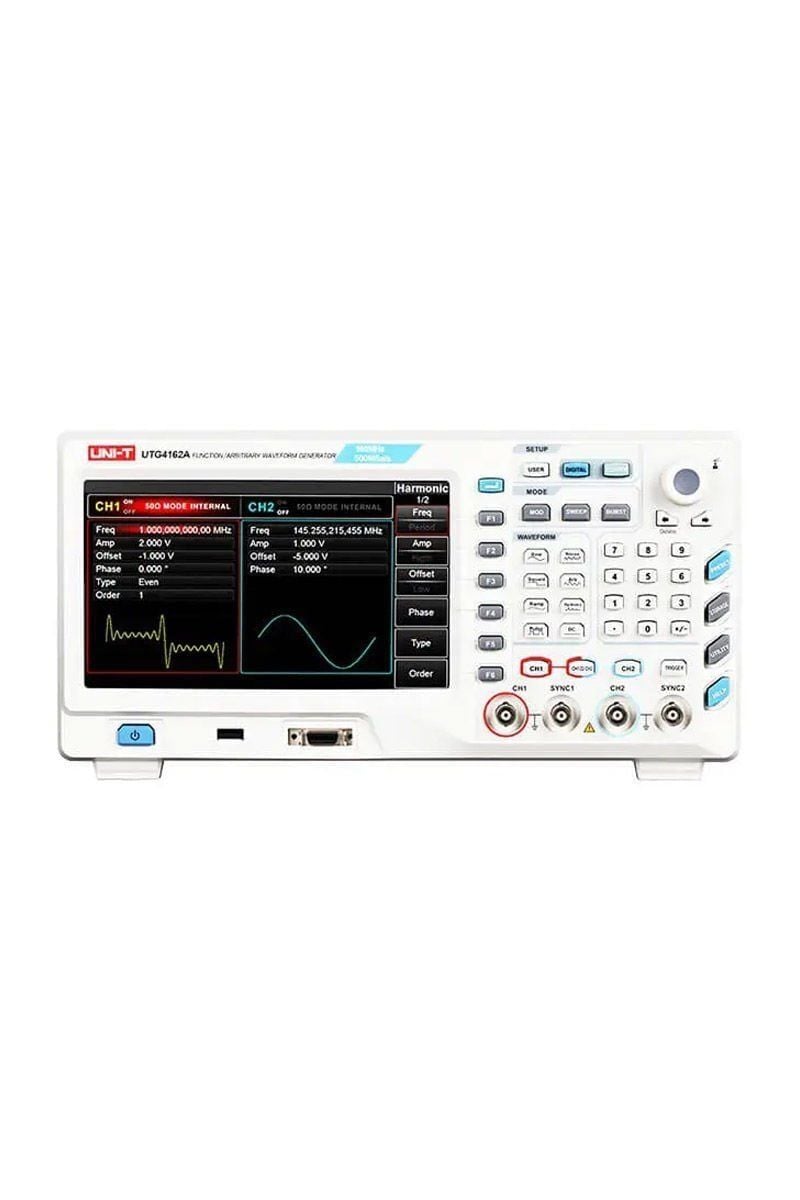

UNI-T UTG4162A Fonksiyon ve Keyfi Dalga Jeneratörü 160 MHz 2 Kanal 8 inç Ekran

UNI-T UTG4162A, 160 MHz maksimum çıkış frekansı, 500 MSa/s örnekleme hızı, 16 bit dikey çözünürlük ve 32 Mpts keyfi dalga uzunluğuna sahip iki kanallı bir dalga formu jeneratörüdür. Fonksiyon üretimi, keyfi dalga üretimi, darbe ve harmonik üretimi ile analog/dijital modülasyon kaynağını tek cihazda birleştiren UTG4000A serisi, DDS teknolojisiyle kararlı, hassas ve düşük bozulmalı sinyaller üretir.

Serideki 80, 120, 160 ve 200 MHz’lik dört model arasında 160 MHz seçeneği olan cihaz, daha yüksek frekanslı saat ve test sinyalleri gerektiren uygulamalara yöneliktir. Yüksek çözünürlüklü 8 inç ekran ve düzenli ön panel yerleşimi çalışma verimini artırır; 7 GB kalıcı dalga depolama alanı geniş dalga kütüphaneleri için yeterli kapasite sunar. UTG4162A modelini UNI-T yetkili satıcısı İnovasyonTest güvencesiyle, orijinal ve faturalı olarak satın alabilirsiniz.

UNI-T UTG4162A Öne Çıkan Özellikler

• 2 kanal, 160 MHz maksimum çıkış frekansı
• 500 MSa/s örnekleme hızı ve 16 bit dikey çözünürlük
• 32 Mpts keyfi dalga bellek derinliği ve 160’a kadar dahili keyfi dalga formu
• 7 GB kalıcı (uçucu olmayan) dalga formu depolama alanı
• DDS (Doğrudan Dijital Sentez) teknolojisi
• 12 modülasyon türü: AM, FM, PM, ASK, FSK, PSK, BPSK, QPSK, OSK, PWM, SUM, QAM
• 16 harmoniğe kadar harmonik çıkış; harmonik derecesi, genliği ve fazı kullanıcı tarafından ayarlanabilir
• Doğrusal ve logaritmik olmak üzere 2 tarama modu
• Opsiyonel dijital sinyal çıkış arayüzü: SPI, IIC (I2C), UART
• 8 inç yüksek çözünürlüklü TFT LCD ekran; Device Manager, UTG4000A yazılımı, programlama kılavuzu ve UNI-T SDK

Kullanım Alanları

UNI-T UTG4162A, geniş frekans aralığı ve harmonik üretim yeteneğiyle Ar-Ge ve test laboratuvarlarında çok amaçlı kullanılır:

• Elektronik devre tasarımı ve prototip doğrulama: yükselteç, filtre ve osilatör devrelerine bilinen bir test sinyali uygulama
• Tarama (sweep) fonksiyonuyla filtre ve hoparlör gibi devrelerin frekans cevabını inceleme
• Modülasyonlu sinyallerle haberleşme devreleri ve alıcı katlarının denenmesi
• Harmonik çıkışla güç elektroniği ve filtre devrelerinde bozulmuş (harmonikli) sinyal simülasyonu
• Opsiyonel SPI, I2C ve UART çıkışıyla gömülü sistem ve haberleşme arayüzü testleri
• Üretim hattı fonksiyon testleri ve servis/onarım atölyeleri
• Üniversite, meslek lisesi ve Ar-Ge laboratuvarlarında eğitim ve deney düzenekleri

Neden İnovasyonTest?

UNI-T UTG4162A ürününü UNI-T yetkili satıcısı İnovasyonTest üzerinden 12 ay garantili olarak satın alabilirsiniz. Stoktaki ürünler aynı gün kargoya verilir; 5.000 TL üzeri siparişlerde kargo ücretsizdir. Kredi kartına 12 aya varan taksit seçeneklerinden ve havale ile ödemede ek indirim fırsatından yararlanabilirsiniz. Ürün seçimi ve kullanım konusunda hafta içi 09:00–17:00 saatleri arasında WhatsApp ve e-posta üzerinden teknik destek veriyoruz. Talep edilmesi hâlinde ek ücretle TÜRKAK akrediteli kalibrasyon sertifikası sağlanabilir. Kurumsal ve toplu alımlarınız için teklif formu üzerinden bize ulaşabilirsiniz.

Sıkça Sorulan Sorular

UNI-T UTG4162A kaç MHz’dir?

UNI-T UTG4162A modelinin maksimum çıkış frekansı 160 MHz’dir. Cihaz 2 kanallıdır; 500 MSa/s örnekleme hızı, 16 bit dikey çözünürlük ve 32 Mpts keyfi dalga uzunluğu sunar.

UTG4000A serisi modelleri arasındaki fark nedir?

UNI-T model tablosuna göre UTG4082A 80 MHz, UTG4122A 120 MHz, UTG4162A 160 MHz ve UTG4202A 200 MHz maksimum çıkış frekansına sahiptir. Örnekleme hızı (500 MSa/s), 16 bit çözünürlük, 2 kanal, 32 Mpts keyfi dalga uzunluğu ve 8 inç TFT LCD ekran tüm modellerde aynıdır.

UTG4162A ile SPI, I2C veya UART sinyali üretilebilir mi?

UTG4000A serisinde SPI, IIC (I2C) ve UART dijital sinyal çıkış arayüzü opsiyonel olarak sunulur; standart pakette yer almaz. Sipariş öncesinde ihtiyacınızı bize iletebilirsiniz.

UTG4162A ile zıt polariteli iki sinyal nasıl üretilir?

UNI-T’nin açıklamasına göre UTILITY ayarlarından CH1 ve CH2 için senkron çıkış açılır, ardından CH1 çıkışı ters (invert) olarak ayarlanır; böylece iki kanalın çıkış polariteleri birbirinin tersi olur.

UTG4162A maksimum kaç Vpp çıkış verir?

UNI-T’nin açıklamasına göre UTG4000A serisinde 50 Ω çıkış empedansında maksimum sinüs genliği 10 Vpp, yüksek empedans ayarında 20 Vpp’dir. Genlik frekans arttıkça azalır; ayrıntılar veri sayfasında yer alır.
