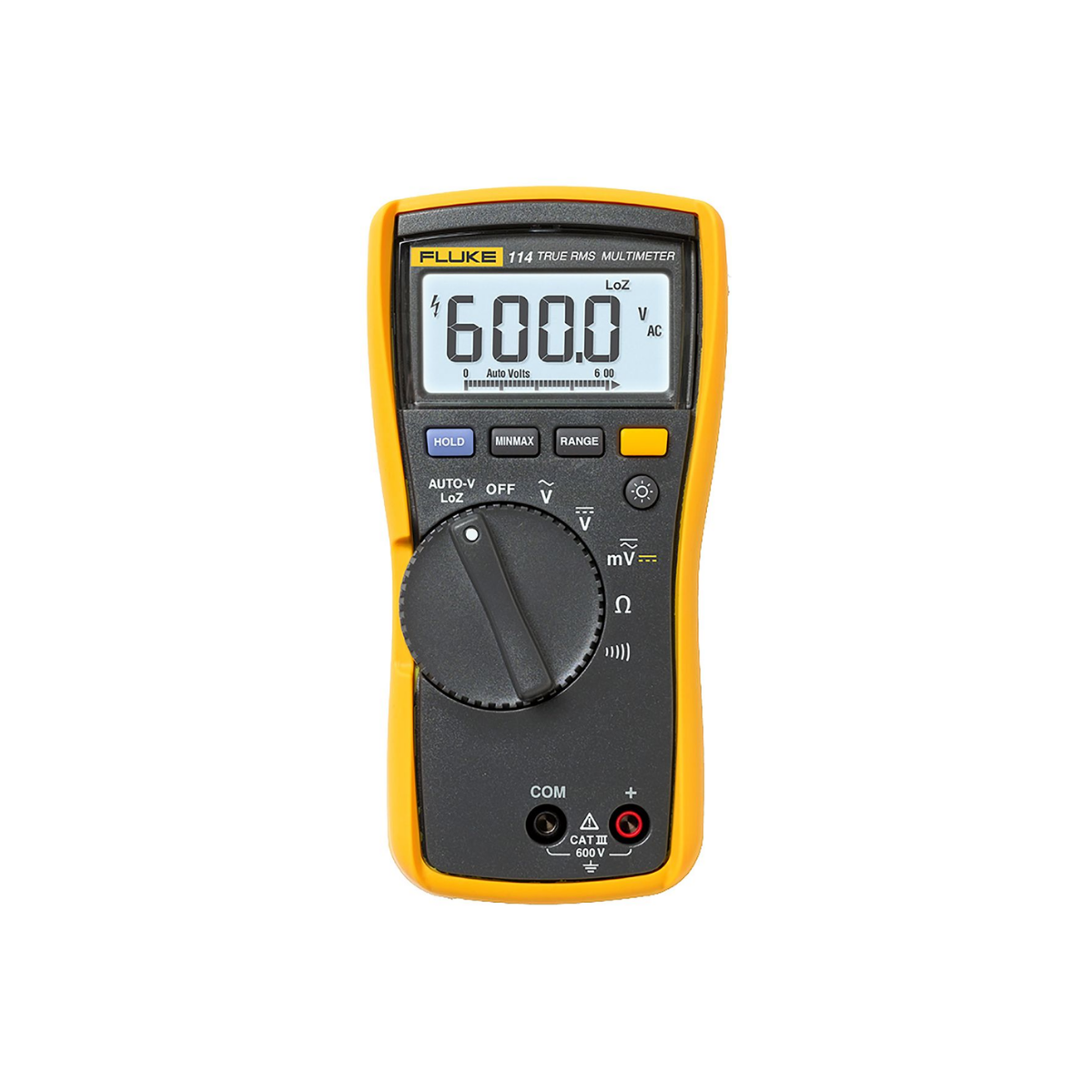

Fluke 114 True-RMS Multimetre

Fluke 114, elektrik bakım ve saha testleri için geliştirilmiş, True-RMS ölçüm özellikli profesyonel bir dijital multimetredir. Fluke 114 ile AC/DC gerilim, AC mV, direnç ve düşük empedanslı Auto-V LoZ ölçümleri tek cihaz üzerinde gerçekleştirilebilir. Fluke 114, doğrusal olmayan yüklerin bulunduğu devrelerde AC gerilimi daha anlamlı yorumlamaya yardımcı olur. 6000 sayımlı ekran ve 33 segmentli bar grafik, ölçüm değerlerini ve değişim eğilimini kolayca takip etmeyi sağlar. Bu yapı, elektrik teknisyenleri, bakım ekipleri ve servis uygulamaları için pratik bir ölçüm çözümü sunar.

Fluke 114 Ölçüm Fonksiyonları

Fluke 114 True-RMS AC gerilim ölçümünde 600 mV, 6 V, 60 V ve 600 V kademelerini destekler. DC gerilim ölçümünde de 600 mV–600 V aralığı kullanılır ve temel doğruluk ±(%0,5 + 2) seviyesindedir. AC gerilim için 45–500 Hz aralığında temel doğruluk ±(%1,0 + 3), 500 Hz–1 kHz aralığında ±(%2,0 + 3) olarak belirtilmiştir. Fluke 114, farklı besleme noktalarının, pano devrelerinin ve elektrikli ekipman girişlerinin kontrolünde geniş bir gerilim aralığı sağlar.

Auto-V LoZ ile Gerilim Kontrolü

Fluke 114 üzerinde bulunan Auto-V LoZ fonksiyonu, ölçüm sırasında düşük empedanslı giriş yaklaşımı kullanır. Fluke 114 bu sayede kapasitif kuplajdan kaynaklanabilecek hayalet gerilimlerin değerlendirilmesine yardımcı olur. Auto-V LoZ kademesi 600 V seviyesine kadar çalışır; DC ve 45–500 Hz AC ölçümünde ±(%2,0 + 3), 500 Hz–1 kHz aralığında ±(%4,0 + 3) doğruluk değerleri verilir. Kullanıcı, gerçek bir enerji kaynağı ile indüklenmiş gerilim arasındaki farkı değerlendirirken devre yapısını ve güvenli çalışma prosedürlerini dikkate almalıdır.

AC mV ve Direnç Ölçümü

Fluke 114, 600 mV aralığında AC mV ölçümü yaparak düşük seviyeli alternatif gerilimlerin incelenmesine olanak verir. Fluke 114 direnç fonksiyonunda 600 ohm ile 40 megaohm arasındaki değerleri kapsar. 600 ohm kademesinde temel doğruluk ±(%0,9 + 2), 6 megaohm seviyesine kadar ±(%0,9 + 1), 40 megaohm kademesinde ise ±(%5,0 + 2) olarak verilir. Bu aralık; kablo, bağlantı, direnç elemanı ve devre bölümlerinin elektriksel durumunu değerlendirmede kullanılabilir.

Ekran ve Okuma Kolaylığı

Fluke 114, 6000 sayımlı dijital ekrana sahiptir. Fluke 114 ekranı saniyede dört kez güncellenir ve 33 segmentli bar grafik saniyede 32 kez güncellenerek değişen değerlerin yönünü görsel olarak izlemeye destek verir. Ekran çözünürlüğü, düşük seviyeli AC mV değerleri ile daha yüksek gerilim kademeleri arasında uygun okuma yapılmasına yardımcı olur. Saha koşullarında doğru sonucu görmek için ekranın görüş açısı, ortam aydınlatması ve test uçlarının sabitliği birlikte değerlendirilmelidir.

Elektriksel Güvenlik ve Kategori

Fluke 114 CAT III 600 V ölçüm kategorisine göre tasarlanmıştır. Fluke 114, IEC 61010-1 ve IEC 61010-2-033 güvenlik standartlarıyla uyumludur; maksimum terminal-toprak gerilimi 600 V ve kirlilik derecesi 2 olarak belirtilmiştir. Güvenli ölçüm için devrenin gerilim seviyesi, ölçüm kategorisi, test kablolarının yalıtımı ve çalışma ortamı kontrol edilmelidir. Fluke 114 yalnızca teknik sınırları içinde ve yetkin kullanıcılar tarafından kullanılmalıdır. Enerjili devrelerde çalışırken uygun kişisel koruyucu ekipman ve üretici talimatları izlenmelidir.

Gövde, Koruma ve Saha Kullanımı

Fluke 114, günlük servis çalışmalarında taşınabilecek kompakt bir gövdeye sahiptir. Fluke 114 için datasheet'te IP42 koruma sınıfı belirtilir. IP42, ürünün toz ve suya karşı sınırsız korumalı olduğu anlamına gelmez; cihaz yoğun nem, sıvı teması, darbe ve uygunsuz çalışma ortamından korunmalıdır. Fluke 114, elektrik panoları, bakım noktaları ve servis çantasıyla yürütülen ölçümlerde kullanılabilir. Cihazı ölçüm sırasında sabit tutmak ve test uçlarının temasını güvenli biçimde korumak sonuçların tutarlılığı açısından önemlidir.

Çalışma Koşulları ve Pil Ömrü

Fluke 114 -10 °C ile 50 °C arasındaki çalışma sıcaklıklarında kullanılabilir ve -40 °C ile 60 °C arasında depolanabilir. Fluke 114 beslemesi IEC 6LR61 tipinde 9 V alkalin pil ile sağlanır. Arka aydınlatma kullanılmadan tipik pil ömrü yaklaşık 400 saattir. Saha kullanımında pil durumu düzenli olarak kontrol edilmeli, uzun süre depolama yapılacaksa üretici önerileri dikkate alınmalıdır. Aşırı sıcaklıkta bırakılan pil ve cihaz, ölçüm doğruluğu kadar ürün güvenliği açısından da risk oluşturabilir.

Fluke 114 Kullanım Alanları

Fluke 114; elektrik tesisatı kontrolü, pano bakımı, dağıtım devreleri, servis ve arıza tespit çalışmaları için uygundur. Fluke 114 ile AC gerilim bulunan devrelerde besleme seviyeleri, DC gerilim kaynaklarında çıkış değerleri, Auto-V LoZ ile olası hayalet gerilimler ve direnç kademesiyle bağlantıların elektriksel durumu incelenebilir. Fluke 114 seçilirken ölçülecek sistemin gerilimi, sinyal frekansı, gerekli çözünürlük, ölçüm kategorisi ve çalışma ortamı birlikte değerlendirilmelidir.

Ölçüm Öncesi ve Sonrası Kontroller

Fluke 114 kullanmadan önce test uçlarının yalıtımı, bağlantı uçları ve cihaz gövdesi gözle kontrol edilmelidir. Fluke 114 gerilim ölçümünde devreye paralel bağlanmalı, direnç ölçümüne geçmeden önce devrenin enerjisiz olduğundan emin olunmalıdır. Beklenen değer ve uygun kademe önceden belirlenirse yanlış bağlantı riski azalır. Ölçüm tamamlandığında test uçları güvenli sırayla çıkarılmalı, kademe kontrol edilmeli ve cihaz kuru, darbelerden uzak bir ortamda saklanmalıdır. Düzenli kontrol, cihazın uzun süre güvenilir kullanılmasına katkı sağlar.

Satın Alma Rehberi

Fluke 114 satın alırken ürünün orijinal model kodu, teknik özellikleri, güvenlik kategorisi, aksesuarları ve garanti koşulları kontrol edilmelidir. Fluke 114 karşılaştırmasında True-RMS AC/DC gerilim ölçümü, Auto-V LoZ, AC mV kademesi, direnç aralığı, 6000 sayım ekran, IP42 koruma ve CAT III 600 V özellikleri birlikte değerlendirilmelidir. Sadece fiyatı esas alan bir seçim yerine, kullanım alanına ve ölçülecek devrelere uygun bir cihaz tercih edilmelidir. Datasheet bilgileri ile satıcı açıklamalarının karşılaştırılması, model karışıklığını ve yanlış beklentiyi önler.

Sık Sorulan Sorular

Fluke 114 hangi ölçümleri yapar?

bu multimetre True-RMS AC/DC gerilim, AC mV, Auto-V LoZ ve direnç ölçümlerini destekler. Ölçüm aralıkları ve doğruluk değerleri ürün datasheet'inde kademelere göre açıklanır.

bu multimetre True-RMS ne işe yarar?

bu multimetre True-RMS yaklaşımı, dalga şekli ideal sinüs olmayan AC sinyallerde ölçüm değerini daha doğru yorumlamaya yardımcı olur. Sonuçlar her zaman devrenin yapısı ve ölçüm koşullarıyla birlikte değerlendirilmelidir.

bu multimetre güvenlik kategorisi nedir?

bu multimetre CAT III 600 V kategorisindedir. Kullanıcı, ölçüm öncesinde devreyi ve test kablolarını kontrol etmeli, üretici güvenlik talimatlarına uymalıdır.

bu multimetre hangi pil ile çalışır?

bu multimetre, IEC 6LR61 tipinde 9 V alkalin pil ile çalışır. Arka aydınlatma kullanılmadan tipik pil ömrü yaklaşık 400 saattir.

Öne Çıkan Teknik Özellikler

• True-RMS AC/DC gerilim ölçümü
• Auto-V LoZ ile 600 V'a kadar düşük empedanslı gerilim ölçümü
• 600 mV AC mV kademesi ve 600 Ω–40 MΩ direnç aralığı
• 6000 sayım ekran ve 33 segment bar grafik
• CAT III 600 V güvenlik kategorisi
• IP42, CE, CSA ve RCM uygunluk bilgileri
• 9 V alkalin pil ile yaklaşık 400 saat tipik çalışma

Elektrik ölçümünde verimli çalışma, cihazın özelliklerini bilmek kadar doğru yöntem kullanmaya da bağlıdır. bu multimetre ile farklı devreler arasında geçiş yapılırken bağlantı kesilmeli, yeni ölçüm türüne uygun kademe seçilmeli ve test uçları kontrol edilmelidir. Ölçüm değerleri tarih, ekipman ve çalışma koşullarıyla birlikte kaydedildiğinde bakım geçmişi daha anlaşılır hale gelir. Böylece bu multimetre, günlük ölçümlerde yalnızca anlık değer okumak için değil, arıza analizi ve planlı bakım süreçlerini desteklemek için de kullanılabilir.

bu multimetre için teknik sınırlar aşılmamalı, cihazın ölçüm kategorisiyle uyumsuz sistemlerde kullanım yapılmamalıdır. Aşırı nem, sıvı teması, güçlü mekanik titreşim ve darbe cihazın güvenliğini etkileyebilir. Test uçları devreye tam temas ettirilmeli, kullanıcı ölçüm sırasında cihazı mümkün olduğunca sabit tutmalıdır. bu multimetre satın alma sonrasında ürün kodu, kutu içeriği ve datasheet değerleri kontrol edilirse teslim alınan modelin beklenen özelliklerle uyumu daha kolay doğrulanır.

Saha ekiplerinin ortak bir kontrol listesi kullanması, bu multimetre ile alınan sonuçların karşılaştırılabilirliğini artırır. İşe başlamadan önce ölçüm noktası, beklenen değer ve bağlantı sırası belirlenebilir. İşlem sonunda gözlenen değer ve olağan dışı durum not edilmelidir. Cihaz, test kablosu ve pil durumu düzenli takip edildiğinde ekipman kaynaklı gecikmeler azalır. bu multimetre, ergonomik gövdesi, okunabilir ekranı ve temel elektrik ölçümleriyle servis, bakım ve tesisat ekiplerinin günlük çalışma düzenine uyum sağlayan bir çözümdür.
