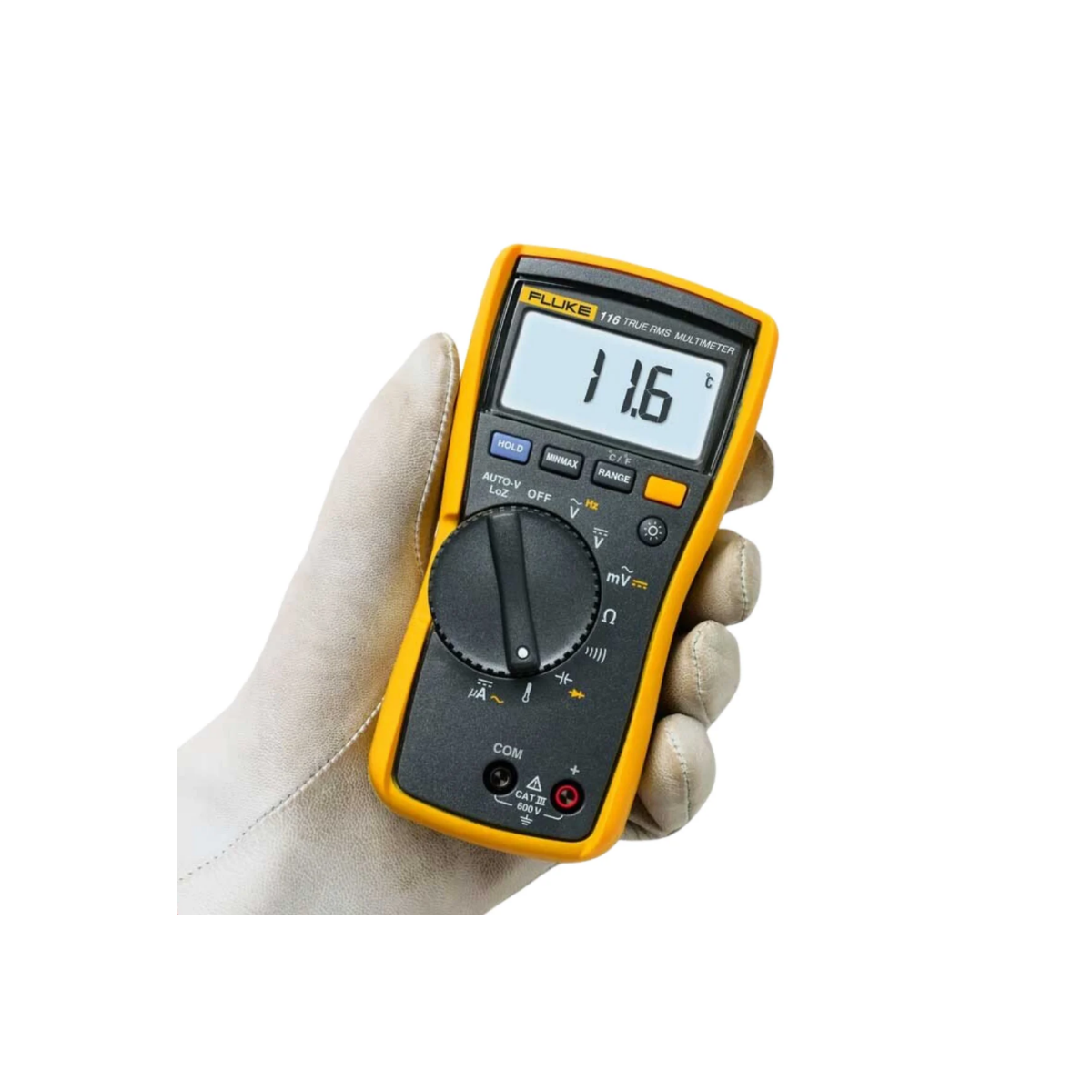

Fluke 116 HVAC True RMS Dijital Multimetre
Fluke 116 HVAC True RMS dijital multimetre, ısıtma, havalandırma, iklimlendirme ve soğutma sistemlerinde çalışan servis teknisyenleri için geliştirilmiş profesyonel bir ölçüm cihazıdır. Klasik bir dijital multimetrenin temel ölçüm fonksiyonlarına ek olarak sıcaklık ve mikroamper ölçümü sunan Fluke 116, HVAC arıza tespit işlemlerini tek cihazla gerçekleştirmeye yardımcı olur. Kompakt gövdesi, 6000 sayımlı ekranı ve tek elle kullanıma uygun tasarımı sayesinde saha çalışmalarında pratik bir kullanım sağlar.
Fluke 116, HVAC ekipmanlarında karşılaşılan elektriksel ve elektronik problemlerin hızlı şekilde analiz edilmesi için tasarlanmıştır. Dahili K tipi termokupl bağlantısı ile sıcaklık ölçümü yapılabilir; 600 µA mikroamper kademesi ise özellikle alev sensörleri ve düşük akımlı kontrol devrelerinin test edilmesine olanak tanır. Fluke 116 True RMS ölçüm teknolojisi, değişken ve sinüs dalgası olmayan yüklerde AC ölçümlerin daha güvenilir değerlendirilmesine katkı sağlar.
HVAC Servisleri İçin Sıcaklık Ölçümü
Fluke 116 HVAC multimetrenin öne çıkan özelliklerinden biri dahili sıcaklık ölçüm fonksiyonudur. K tipi termokupl ile -40 °C ile 400 °C arasındaki sıcaklıklar ölçülebilir. Bu özellik; klima santralleri, fan-coil üniteleri, ısı pompaları, kazan sistemleri, kompresörler, soğutma grupları ve havalandırma ekipmanlarında kontrol yapılmasını kolaylaştırır. Servis teknisyeni, ayrı bir termometre taşımadan elektriksel değerleri ve sıcaklık değişimlerini aynı cihaz üzerinden inceleyebilir.
Fluke 116 ile yapılan sıcaklık ölçümleri, HVAC sistemlerinde sensör arızalarının, aşırı ısınan bağlantıların, yetersiz soğutmanın ve çalışma koşullarındaki anormal değişimlerin belirlenmesine yardımcı olur. Cihazla birlikte sunulan 80BK entegre sıcaklık probu, günlük servis kontrollerinde kullanıma hazır bir çözüm sunar. Sıcaklık doğruluğu, kullanılan termokupl probunun hata payı ayrıca değerlendirilerek yorumlanmalıdır.
Mikroamper Ölçümü ile Alev Sensörü Testi
Fluke 116, 600 µA seviyesine kadar AC ve DC mikroamper ölçümü yapabilir. Düşük akım ölçümü, gazlı ısıtma cihazlarında kullanılan alev sensörlerinin kontrolü için önemlidir. Alev sensörü devresinde beklenen mikroamper değerinin alınamaması; sensör, kablo, bağlantı veya kontrol kartı kaynaklı bir problemin araştırılması gerektiğini gösterebilir. Fluke 116 mikroamper fonksiyonu sayesinde HVAC servis teknisyenleri düşük akımlı kontrol devrelerini daha hassas şekilde inceleyebilir.
Gerilim ve Elektriksel Ölçüm Fonksiyonları
Fluke 116; AC ve DC gerilim, direnç, süreklilik, frekans, kapasitans ve diyot testi gibi temel ölçüm fonksiyonlarını bir arada sunar. 600 V'a kadar AC/DC gerilim ölçümü, kontrol panoları, termostat devreleri, fan motorları, kontaktörler, röleler ve HVAC kontrol kartları üzerinde yapılacak kontroller için kullanılabilir. Fluke 116 True RMS özelliği, özellikle elektronik kontrol devrelerinde ve değişken hızlı sürücülerle ilişkili yüklerde AC değerlerin daha doğru değerlendirilmesine yardımcı olur.
Auto-V/LoZ fonksiyonu, düşük giriş empedansı kullanarak hayali veya parazitik gerilimlerden kaynaklanabilecek yanlış okumaların azaltılmasına yardımcı olur. Bu özellik, HVAC sistemlerinde enerjisi kesilmiş gibi görünen ancak kapasitif kuplaj nedeniyle gerilim gösterebilen devrelerin kontrolünde fayda sağlar. Direnç ve süreklilik fonksiyonları kablo, sigorta, bağlantı noktası ve bileşen kontrollerinde; kapasitans fonksiyonu ise kondansatörlerin değerlendirilmesinde kullanılabilir.
Kolay Okunabilir Ekran ve Saha Kullanımı
Fluke 116 dijital multimetre, 6000 sayımlı ekranı ve 33 segmentli analog bar grafiği ile ölçüm değerlerini hızlı şekilde takip etmeyi sağlar. Beyaz LED arka aydınlatma, makine daireleri, klima santrali odaları ve düşük ışıklı teknik hacimlerde ekranın rahat okunmasına yardımcı olur. Min/Max/Ortalama fonksiyonu, ölçüm sırasında oluşan sinyal değişimlerinin izlenmesini ve dalgalanmaların kaydedilmesini sağlar.
Fluke 116, 167 x 84 x 46 mm boyutları ve 550 gram ağırlığıyla sahada taşınabilir bir yapıdadır. Ergonomik tasarımı tek elle kullanımı destekler. İsteğe bağlı ToolPak manyetik askı aparatı ile cihaz pano veya metal yüzeylere asılarak eller serbest şekilde çalışılabilir. Fluke 116, 9 V alkalin pil ile çalışır ve arka aydınlatma kullanılmadığında tipik olarak yaklaşık 400 saat pil ömrü sunar.
Güvenli ve Kontrollü Ölçüm
Fluke 116, CAT III 600 V güvenlik kategorisine ve IEC 61010-2-033 standardına uygun olarak tasarlanmıştır. 6 kV tepe gerilim darbesine karşı koruma, cihazın uygun ölçüm kategorisi içerisindeki uygulamalarda daha güvenli kullanılmasına katkı sağlar. Bununla birlikte her ölçümde çalışma ortamının gerilim seviyesi, kategori sınıfı ve test uçlarının durumu kontrol edilmelidir. Fluke 116, güvenlik sınırları içinde kullanıldığında HVAC servis, bakım ve arıza tespit çalışmalarında güvenilir bir yardımcıdır.
Fluke 116 Kimler İçin Uygundur?
Fluke 116; klima bakım ekipleri, kombi ve kazan servisleri, soğutma teknisyenleri, bina teknik işletme ekipleri, elektrik bakım personeli ve HVAC eğitim laboratuvarları için uygundur. Sıcaklık, mikroamper ve gerilim ölçümünü aynı cihazda birleştirmesi, farklı test cihazlarının birlikte taşınması ihtiyacını azaltır. Fluke 116 satın alırken cihazın HVAC uygulamalarında kullanılacağı, sıcaklık probunun kutu içeriği ve ihtiyaç duyulan kalibrasyon seçeneği birlikte değerlendirilmelidir.
Fluke 116 Neden Tercih Edilir?
- HVAC sistemleri için sıcaklık ölçümü sunar.
- Alev sensörlerini kontrol etmek için mikroamper ölçümü yapar.
- AC ölçümlerde True RMS teknolojisi kullanır.
- Auto-V/LoZ fonksiyonu ile hayali gerilimlerin etkisini azaltmaya yardımcı olur.
- 6000 sayımlı, arka aydınlatmalı ekrana sahiptir.
- CAT III 600 V güvenlik kategorisiyle saha kullanımına uygundur.
Sonuç olarak Fluke 116, yalnızca gerilim ve direnç ölçen standart bir multimetre değildir. Sıcaklık, mikroamper, True RMS, Auto-V/LoZ ve temel elektriksel test fonksiyonlarını kompakt bir gövdede bir araya getirir. HVAC servislerinde hızlı teşhis, düzenli bakım ve güvenilir ölçüm isteyen profesyoneller için Fluke 116 kapsamlı bir ölçüm çözümüdür.
| AMPER SEÇİMİ | : | AC/DC |
| AMPER DEĞERİ | : | 600μA |
| VOLTAJ DEĞERİ | : | 600V |
| AMPER KADEMELERİ | : | µA |
| VOLTAJ KADEMELERİ | : | mV |
| TRMS | : | VAR |
| SICAKLIK ÖLÇÜMÜ | : | VAR |
| KAPASİTANS ÖLÇÜMÜ | : | VAR |
| FREKANS ÖLÇÜMÜ | : | VAR |
| DİYOT ÖLÇÜMÜ | : | VAR |
Fluke 116 Teknik Özellikleri
| Fluke 116 Genel Teknik Özellikleri | |
|---|---|
| Marka / Model | Fluke 116 |
| Cihaz Türü | HVAC Özellikli True-RMS Dijital Multimetre |
| Ekran | Dijital, 6000 Count |
| Ekran Güncelleme Hızı | 4 kez/sn |
| Analog Bar Grafik | 33 segment, 32 kez/sn güncelleme |
| True-RMS Ölçüm | Var |
| Auto-V / LoZ | Var, düşük giriş empedanslı gerilim ölçümü |
| Min / Maks / Ortalama | Var |
| Otomatik / Manuel Kademe | Var |
| Ekran Aydınlatması | Beyaz LED arka aydınlatma |
| Süreklilik Testi | Var |
| Diyot Testi | Var |
| Frekans Ölçümü | Var |
| Kapasitans Ölçümü | Var |
| HVAC ve Özel Ölçüm Özellikleri | |
| HVAC Uygulamaları | Isıtma, havalandırma, klima ve soğutma sistemleri |
| Dahili Termometre | Var |
| Sıcaklık Sensörü | K tipi termokupl |
| Sıcaklık Ölçüm Aralığı | -40 °C ile 400 °C arası |
| Sıcaklık Çözünürlüğü | 0.1 °C |
| Sıcaklık Doğruluğu | ±(%1 + 10 digit), prob hatası hariç |
| Mikroamper Ölçümü | AC ve DC mikroamper ölçümü |
| Mikroamper Ölçüm Aralığı | 600.0 µA |
| Mikroamper Çözünürlüğü | 0.1 µA |
| Mikroamper Doğruluğu | ±(%1.0 + 2 digit) |
| Alev Sensörü Testi | Uygun |
| Gerilim Ölçüm Özellikleri | |
| DC mV Ölçüm Aralığı | 600.0 mV |
| DC mV Çözünürlüğü | 0.1 mV |
| DC mV Doğruluğu | ±(%0.5 + 2 digit) |
| DC Gerilim Aralıkları | 6.000 V / 60.00 V / 600.0 V |
| DC Gerilim Çözünürlüğü | 0.001 V / 0.01 V / 0.1 V |
| DC Gerilim Doğruluğu | ±(%0.5 + 2 digit) |
| AC mV True-RMS Aralığı | 600.0 mV |
| AC mV Çözünürlüğü | 0.1 mV |
| AC mV Doğruluğu | 45–500 Hz: ±(%1.0 + 3), 500 Hz–1 kHz: ±(%2.0 + 3) |
| AC Gerilim True-RMS Aralıkları | 6.000 V / 60.00 V / 600.0 V |
| AC Gerilim Çözünürlüğü | 0.001 V / 0.01 V / 0.1 V |
| AC Gerilim Doğruluğu | 45–500 Hz: ±(%1.0 + 3), 500 Hz–1 kHz: ±(%2.0 + 3) |
| Auto-V / LoZ Gerilim Aralığı | 600.0 V |
| Auto-V / LoZ Çözünürlüğü | 0.1 V |
| Auto-V / LoZ Doğruluğu | 45–500 Hz: ±(%2.0 + 3), 500 Hz–1 kHz: ±(%4.0 + 3) |
| Direnç, Süreklilik ve Kapasitans Ölçümleri | |
| Direnç Ölçüm Aralıkları | 600.0 Ω / 6.000 kΩ / 60.00 kΩ / 600.0 kΩ / 6.000 MΩ / 40.00 MΩ |
| Direnç Çözünürlüğü | 0.1 Ω / 0.001 kΩ / 0.01 kΩ / 0.1 kΩ / 0.001 MΩ / 0.01 MΩ |
| Direnç Doğruluğu | 6 MΩ'a kadar ±(%0.9 + 1), 40 MΩ'da ±(%1.5 + 2) |
| Süreklilik Aralığı | 600 Ω |
| Süreklilik Çözünürlüğü | 1 Ω |
| Süreklilik Uyarısı | 20 Ω altında sesli uyarı, 250 Ω üzerinde kapalı |
| Açık / Kısa Devre Algılama | 500 µs veya daha uzun süreli açık ve kısa devreleri algılar |
| Diyot Test Aralığı | 2.000 V |
| Diyot Test Çözünürlüğü | 0.001 V |
| Diyot Test Doğruluğu | ±(%0.9 + 2 digit) |
| Kapasitans Aralıkları | 1000 nF / 10.00 µF / 100.0 µF / 9999 µF |
| Kapasitans Çözünürlüğü | 1 nF / 0.01 µF / 0.1 µF / 1 µF |
| Kapasitans Doğruluğu | 1000 µF'a kadar ±(%1.9 + 2), 1000 µF üzerinde ±(%5 + 20) |
| LoZ Kapasitans Aralığı | 1 nF ile 500 µF arası |
| LoZ Kapasitans Doğruluğu | Tipik olarak ±(%10 + 2) |
| Frekans Ölçüm Özellikleri | |
| Frekans Ölçüm Aralığı | 5 Hz ile 50 kHz arası |
| Frekans Kademeleri | 99.99 Hz / 999.9 Hz / 9.999 kHz / 50.00 kHz |
| Frekans Çözünürlüğü | 0.01 Hz / 0.1 Hz / 0.001 kHz / 0.01 kHz |
| Frekans Doğruluğu | ±(%0.1 + 2 digit) |
| Frekans Girişi | V veya µA girişi |
| Genel ve Güvenlik Özellikleri | |
| Maksimum Gerilim | 600 V |
| Güvenlik Kategorisi | CAT III 600 V |
| Gerilim Darbesi Koruması | 6 kV tepe gerilim |
| Güvenlik Standardı | IEC 61010-1, IEC 61010-2-033, Kirlilik Derecesi 2 |
| EMC Standardı | IEC 61326-1, taşınabilir ekipman |
| Koruma Sınıfı | IP42 |
| Çalışma Sıcaklığı | -10 °C ile 50 °C arası |
| Depolama Sıcaklığı | -40 °C ile 60 °C arası |
| Çalışma Yüksekliği | 2.000 m |
| Bağıl Nem | 35 °C'ye kadar %90, 40 °C'de %75, 50 °C'de %45 |
| Fiziksel Özellikler ve Kutu İçeriği | |
| Batarya | 1 × 9 V Alkalin, NEDA 1604A / IEC 6LR61 |
| Batarya Ömrü | Yaklaşık 400 saat, arka aydınlatma kullanılmadan |
| Boyutlar | 167 × 84 × 46 mm |
| Ağırlık | 550 g |
| Garanti Süresi | 3 yıl |
| Uyumlu Askı Aparatı | Opsiyonel ToolPak™ manyetik askı |
| Test Kabloları | 4 mm silikon test kablosu seti |
| Sıcaklık Probu | 80BK entegre K tipi sıcaklık probu |
| Kutu İçeriği | Multimetre, test kabloları, 80BK sıcaklık probu, koruyucu kılıf, 9 V pil ve kullanım kılavuzu |
