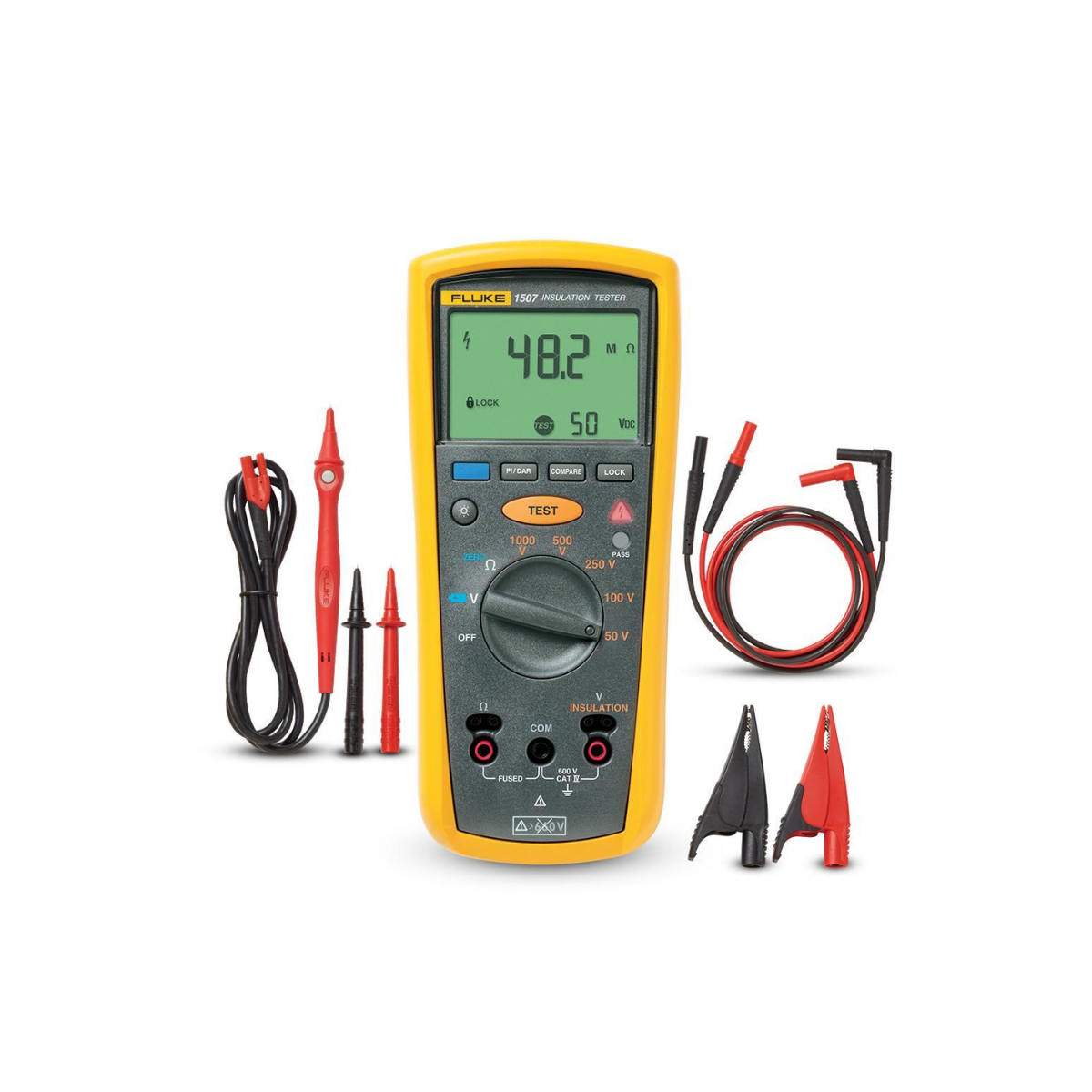

Fluke 1507 İzolasyon Direnci Test Cihazı

Fluke 1507, farklı test gerilimleri ve otomatik PI/DAR analizleri sayesinde motor, kablo, pano ve tesisat yalıtımını daha ayrıntılı değerlendirmek isteyen bakım ekipleri için geliştirilmiştir. 50 V'tan 1000 V'a kadar seçim, 10 GΩ'a kadar izolasyon aralığı, Pass/Fail karşılaştırması, canlı devre algılama ve otomatik boşaltma aynı cihazda toplanır. Fluke 1507 temel izolasyon testinden daha derin bir kondisyon değerlendirmesine geçiş sağlar.

50–1000 V test gerilimi seçimi

Fluke 1507 50 V, 100 V, 250 V, 500 V ve 1000 V seviyeleriyle farklı ekipman sınıflarına uygun test planı oluşturmayı kolaylaştırır. Hassas kontrol devreleri düşük seviyede, motor ve kablo gibi daha yüksek dayanımlı yalıtımlar ise üretici prosedürüne uygun yüksek seviyede incelenebilir. Test gerilimi her zaman ekipman etiketi ve servis standardıyla eşleştirilmelidir.

Fluke 1507 ile aynı ekipmanda zaman içinde farklı testler tekrarlanabilir. Uygun koşullar sabit tutulduğunda izolasyon direncindeki azalma, nemlenme veya yaşlanma eğilimi daha erken fark edilebilir. Yüksek gerilim testinden önce devre enerjisiz bırakılmalı, kapasitif yükler boşaltılmalı ve güvenli çalışma alanı oluşturulmalıdır.

10 GΩ aralığı ve PI/DAR analizi

Fluke 1507 0.01 MΩ ile 10 GΩ arasında izolasyon direncini ölçebilir. Geniş aralık, motor sargıları, kablo damarları ve yüksek yalıtım gerektiren ekipmanlarda daha ayrıntılı karşılaştırma yapılmasına yardımcı olur. Okunan değer ortam sıcaklığı, nem, test süresi ve ekipmanın geçmiş sonuçlarıyla birlikte değerlendirilmelidir.

Polarizasyon İndeksi ve Dielektrik Absorpsiyon Oranı testleri, yalnızca tek bir direnç değeri okumaktan farklı olarak yalıtımın zaman içindeki davranışını inceler. Fluke 1507 PI/DAR otomasyonu ile test sürecini yapılandırmaya, sonuçları karşılaştırmaya ve bakım kararını daha objektif vermeye yardımcı olur. Bu değerler, ekipmanın üretici ve standart kriterleriyle yorumlanmalıdır.

Pass/Fail ve otomatik boşaltma

Fluke 1507 Pass/Fail karşılaştırma özelliğiyle ölçüm sonucunun belirlenen kabul kriteri içinde olup olmadığını daha hızlı görmeyi sağlar. Bu işlev, üretim sonu kalite kontrolünde veya çok sayıda benzer motor ve kablonun test edildiği bakım programında kayıt standardını destekler. Kabul limiti teknik sorumlu tarafından ekipmana göre belirlenmelidir.

İzolasyon testi sonrasında depolanan enerji kalabileceği için Fluke 1507 otomatik kapasitans boşaltma fonksiyonu önemli bir güvenlik yardımcısıdır. Canlı devre algılama testi başlatmadan önce gerilim varlığını fark etmeye katkı verir; yine de gerçek enerjisizlik doğrulaması ve kilitleme-etiketleme prosedürü ayrıca uygulanmalıdır.

Süreklilik ve toprak direnci

Fluke 1507 200 mA süreklilik akımı ve 20 Ω'dan 20 kΩ'a uzanan toprak direnci kademeleriyle yalıtım testini iletkenlik kontrolleriyle tamamlar. Koruma iletkeni, bonding bağlantısı ve topraklama noktaları için uygun bağlantı şeması kullanıldığında bakım ekibi daha bütünlüklü bir elektriksel kontrol yapabilir.

203 × 100 × 50 mm gövde, 550 g ağırlık ve dört AA pil, Fluke 1507 cihazının servis çantasında taşınmasını kolaylaştırır. Arka aydınlatma, uzaktan test probu, IP40 koruma ve yaklaşık 1000 testlik pil kapasitesi, periyodik bakım programlarında kullanım sürekliliğini artırır.

Güvenlik ve test prosedürü

Fluke 1507 CAT IV 600 V güvenlik kategorisine göre tasarlanmıştır. İzolasyon test cihazının yüksek DC test gerilimi uyguladığı unutulmamalı; yalnızca enerjisi kesilmiş, izole edilmiş ve gerilimsizliği doğrulanmış devrelerde test yapılmalıdır. Test sırasında üçüncü kişilerin erişimi kısıtlanmalı, uçlar ve klipsler uygun yalıtım mesafesinde tutulmalıdır.

Test tamamlandıktan sonra Fluke 1507 boşaltma işlemi bitene kadar bağlantı noktalarına dokunulmamalıdır. Sonuçlar test gerilimi, süre, sıcaklık ve ekipman kimliğiyle birlikte kaydedilirse PI/DAR karşılaştırmaları sonraki bakım dönemlerinde daha anlamlı hale gelir.

Kimler için uygundur?

Fluke 1507; motor ve jeneratör servisleri, kablo test ekipleri, pano üreticileri, elektrik bakım mühendisleri ve yalıtım kondisyonunu trend olarak izlemek isteyen işletmeler için uygundur. PI/DAR ve Pass/Fail fonksiyonları, cihazı Fluke 1503'ün temel test kapsamının üzerine taşır.

Fluke 1507 satın alınırken 50–1000 V test seçenekleri, 10 GΩ aralık, PI/DAR, Pass/Fail, 200 mA süreklilik, canlı devre algılama ve CAT IV 600 V sınıfı birlikte değerlendirilmelidir.

• Fluke 1507 50–1000 V test gerilimleri ve 10 GΩ'a kadar izolasyon direnci aralığı sunar.
• Fluke 1507 PI/DAR otomasyonu, Pass/Fail karşılaştırması ve otomatik boşaltmayla bakım analizini genişletir.
• Fluke 1507 motor, kablo ve tesisat kondisyon testleri için çok seviyeli bir izolasyon cihazıdır.

Sonuç olarak Fluke 1507, izolasyon direncinin büyüklüğünü ve zaman içindeki davranışını birlikte değerlendirmek isteyen profesyonel bakım ekipleri için kapsamlı bir test cihazıdır.

Periyodik test programlarında her ölçümün test gerilimi, süre ve ekipman kimliğiyle kaydedilmesi önemlidir. Böylece yeni sonuçlar eski referanslarla karşılaştırılabilir; yalıtım değerindeki değişim, tek seferlik bir kabul kararından daha sağlıklı biçimde izlenebilir.
