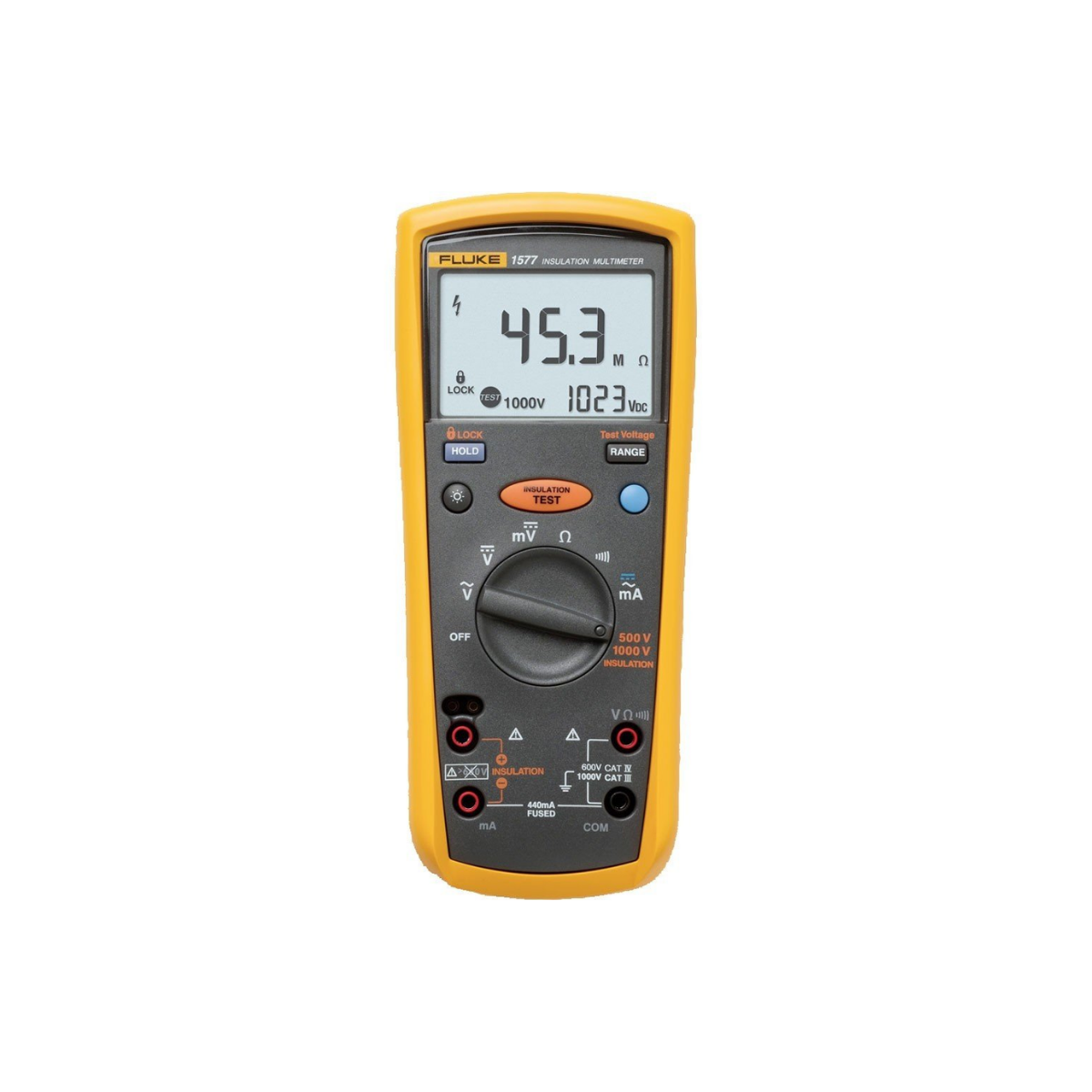

Fluke 1577 2'si 1 Arada Yalıtım Multimetresi

Fluke 1577, yalıtım direnci testini True RMS dijital multimetre işlevleriyle birleştiren iki işlevli saha cihazıdır. Motor, pano, kablo, jeneratör ve bina elektrik tesisatında yalıtım durumunu inceleyen teknisyen; cihazla yüksek test gerilimi uyguladıktan sonra aynı gövdede AC/DC gerilim, direnç, miliamper, süreklilik ve diyot kontrollerine geçebilir. Bu yapı, yalıtım arızası ile normal devre ölçümünü ayrı cihazlara bölmeden takip etmeyi kolaylaştırır.

Fluke 1577, 500 V ve 1000 V yalıtım test gerilimleri sunar; yalıtım ölçüm aralığı 0,1 MΩ ile 600 MΩ arasında belirtilmiştir. Ürünle test gerilimi seçilmeden önce ekipmanın nominal gerilimi, üretici test prosedürü, kapasitif yükü ve enerji izolasyonu doğrulanmalıdır. Yalıtım testi, devrenin çalışma geriliminden daha yüksek DC gerilim uygulayabileceği için test kabloları ve erişim sınırları kontrollü biçimde hazırlanmalıdır.

500 V ve 1000 V yalıtım testi

Fluke 1577 yalıtım testinde 500 V veya 1000 V seçimine izin verir. Yüksek gerilimli test, kablo veya sargı yalıtımındaki kaçak yolunu sayısal bir direnç değeriyle değerlendirmeye yardımcı olur. Modelin ekranındaki sonuç, tek başına ekipmanın sağlamlık sertifikası değildir; test süresi, sıcaklık, nem, yüzey kirliliği, kablo uzunluğu ve ekipmanın daha önceki trend değerleriyle birlikte yorumlanmalıdır.

Cihazın 1 kΩ/V değerinde minimum test akımı 1 mA olarak belirtilir. Test gerilimi başına çözünürlük 50 V ve 100 V için 0,01 MΩ, 250 V, 500 V ve 1000 V için 0,1 MΩ seviyesindedir; resmi teknik tabloda düşük test gerilimleri için ek kademeler de gösterilir. Fluke 1577 bir megohmmetre gibi kullanılırken prob uçlarının yüzeye sağlam oturması ve ölçüm tamamlanmadan bağlantının kesilmemesi gerekir.

Enerjili devre algılama ve otomatik boşaltma

Fluke 1577, yalıtım testinden önce devrede gerilim bulunduğunu algılamaya yardımcı olur. Gerilim 30 V'un üzerindeyse yalıtım testinin engellenmesi, yanlışlıkla enerjili bir devreye test gerilimi uygulanması riskini azaltan önemli bir korumadır. Cihaz bu işlevle enerji kesme prosedürünün yerini almaz; kullanıcı yine kilitleme-etiketleme uygulamasını yapmalı ve uygun bir gerilim test cihazıyla devrenin gerçekten enerjisiz olduğunu doğrulamalıdır.

Kapasitif gerilim, yalıtım testi sonrasında ekipmanda kalabilir. Fluke 1577 kapasitif gerilimi otomatik olarak boşaltmaya yardımcı olur; buna rağmen test uçlarına hemen dokunulmamalı, ekranın sıfıra dönmesi ve üretici güvenlik süresinin tamamlanması beklenmelidir. Fluke 1577 kullanıcısı özellikle uzun kablo, motor sargısı ve büyük filtre yapılarında depolanan enerjiyi hesaba katmalıdır.

True RMS multimetre bölümü

Fluke 1577, yalıtım modundan ayrıldıktan sonra 1000 V'a kadar DC gerilim ve AC gerilim ölçebilir. DC doğruluğu ±(%0,2 + 2), AC doğruluğu ±(%2 + 3) olarak verilir. Fluke 1577 ayrıca 400 mA'ya kadar AC/DC akım, 50 MΩ'a kadar direnç, DC milivolt, süreklilik ve diyot ölçümleri yapar. Böylece bir motor terminalinde yalıtım direnci ile besleme gerilimi, kablo sürekliliği ve sargı bağlantısı aynı servis oturumunda incelenebilir.

Direnç kademesinin 0,1 Ω çözünürlüğe, akım kademesinin 0,01 mA çözünürlüğe kadar inmesi küçük bağlantı problemlerinin fark edilmesine yardımcı olur. Fluke 1577 True RMS ölçümü, sinüs dışı AC dalga biçimlerinde ortalama tepkili bir cihazdan daha anlamlı bir değer sunabilir; ancak ölçüm doğruluğu, kademe, frekans, test uçları ve ortam koşullarıyla birlikte değerlendirilmelidir.

Saha güvenliği ve aksesuarlar

Fluke 1577, CAT IV 600 V ve CAT III 1000 V ölçüm kategorilerine göre sınıflandırılmıştır. Fluke 1577 ile pano, motor ve dağıtım devrelerinde çalışırken ölçüm kategorisi ile devrenin beklenen geçici aşırı gerilimleri eşleştirilmelidir. Uzak prob, test uçları ve timsah tipi klipsler farklı erişim geometrilerinde bağlantıyı kolaylaştırır; klips kullanılacaksa bağlantı yapılmadan önce enerji izolasyonu ve sabit temas kontrol edilmelidir.

Fluke 1577 dayanıklı sert kutu, dört AA alkalin pil, uzak prob, test uçları, timsah tipi klips ve hızlı başvuru materyalleriyle sunulur. Fluke 1577 ölçüleri muhafazayla birlikte 203 × 100 × 50 mm, ağırlığı 624 g'dır. Büyük arkadan aydınlatmalı ekran düşük ışıklı elektrik odalarında okunabilirliği destekler; isteğe bağlı Fluke TPAK manyetik askı sistemi, teknisyenin ellerini diğer işlere ayırmasına yardımcı olabilir.

Çevre koşulları ve bakım

Fluke 1577 -20 °C ile +55 °C arasında çalışır, -40 °C ile +60 °C arasında saklanır ve 2000 m'ye kadar çalışma yüksekliği için belirtilir. Nem sınırları sıcaklığa göre değişir; Fluke 1577 ıslak veya yoğunlaşmış yüzeyde kullanılmamalı, test uçları temiz ve yalıtımı bozulmamış halde tutulmalıdır. Dört AA alkalin pille ölçüm cihazı kullanımı için yaklaşık 1000 saatlik pil ömrü belirtilmiştir.

Fluke 1577 her testten önce bilinen bir kaynakta veya uygun kontrol düzeninde işlevsel olarak doğrulanmalıdır. Test uçlarında kesik, ezilme, yanık izi veya gevşek fiş görülürse aksesuar değiştirilmelidir. Fluke 1577'nin dış yüzeyi temiz, kuru ve darbesiz tutulduğunda ekran, döner anahtar ve terminal bölgesinin saha güvenilirliği korunur. Üç yıllık garanti, yanlış kullanımın neden olduğu hasarları otomatik olarak kapsamaz.

Hangi bakım senaryolarında kullanılmalı?

Fluke 1577; motor izolasyon kontrolü, kablo devreye alma, pano bakım öncesi test, jeneratör sargı incelemesi, HVAC kompresör yalıtımı ve bina tesisatı arıza araştırmasında kullanılabilir. Fluke 1577 seçilirken 500/1000 V test seviyeleri, 600 MΩ yalıtım aralığı, True RMS multimetre bölümü ve enerjili devre engellemesi birlikte değerlendirilmelidir. Daha yüksek test gerilimi veya çok geniş TΩ aralığı gerekiyorsa Fluke 1555 gibi üst sınıf modeller incelenmelidir.

Yalıtım değerleri zaman içinde düşüyorsa Fluke 1577 ile aynı ekipmanda aynı test gerilimi, benzer süre ve benzer çevre koşulları korunarak trend oluşturulabilir. Fluke 1577 sonucu; nem, sıcaklık, yüzey kirlenmesi ve kablonun bağlı yükleri ayrılmadan karşılaştırılmamalıdır. Testten sonra kapasitif yükün boşaldığı doğrulanmalı, ekipman yeniden enerjilendirilmeden önce tüm bağlantılar ve kapaklar yerine takılmalıdır.

Sonuç olarak Fluke 1577, saha ekibine yalıtım testi ve genel elektriksel doğrulama arasında hızlı geçiş sunan 2'si 1 arada bir cihazdır. Fluke 1577 500 V ve 1000 V test gerilimleri, 0,1–600 MΩ yalıtım aralığı, True RMS ölçümleri, otomatik deşarj ve 30 V üzerindeki enerjili devrede test engellemesiyle bakım güvenliğini destekler. Fluke 1577 doğru test prosedürüyle kullanıldığında ekipman izolasyon trendlerini ve temel arıza belirtilerini tek saha çalışmasında görünür kılar.

• Fluke 1577, 500 V ve 1000 V yalıtım testini True RMS multimetre işlevleriyle birleştirir.
• Yalıtım test aralığı 0,1 MΩ–600 MΩ; direnç ölçümü 0,1 Ω–50 MΩ olarak belirtilmiştir.
• Enerjili devre algılama, 30 V üzerindeki gerilimde yalıtım testini engellemeye yardımcı olur.
• AC/DC gerilim, AC/DC miliamper, DC milivolt, süreklilik ve diyot ölçümleri yapılabilir.
• CAT IV 600 V / CAT III 1000 V güvenlik kategorisi ve otomatik kapasitif deşarj bulunur.
• bu model uzak prob, test uçları, timsah klipsleri, sert kutu ve üç yıl garantiyle sunulur.
