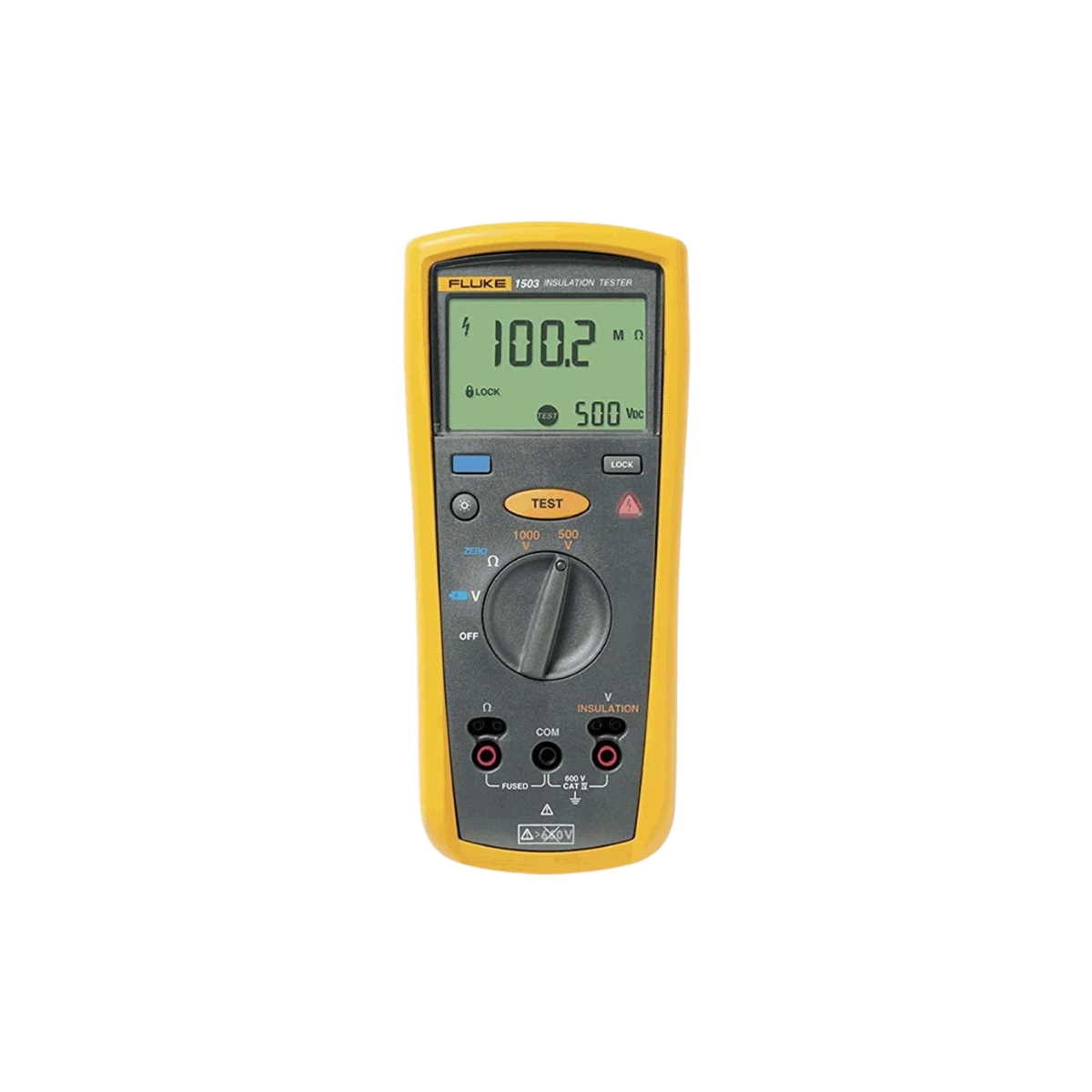

Fluke 1503 İzolasyon Direnci Test Cihazı

Fluke 1503, motor, kablo, pano ve elektrik tesisatlarında izolasyon direncini kontrollü test gerilimiyle değerlendirmek için tasarlanmış profesyonel bir izolasyon test cihazıdır. 500 V ve 1000 V test seviyeleri, 2000 MΩ'a kadar izolasyon ölçümü, canlı devre algılama ve otomatik kapasitans boşaltma fonksiyonları; temel bakım programlarında güvenli ve tekrarlanabilir kontrol yapılmasına yardımcı olur. Fluke 1503 sade test kapsamıyla temel izolasyon doğrulamasına odaklanır.

İzolasyon direnci neden ölçülür?

Kablo ve motor yalıtımı zamanla nem, ısı, titreşim, kimyasal etki ve mekanik hasar nedeniyle zayıflayabilir. Fluke 1503 test uçları arasına kontrollü bir DC test gerilimi uygulayarak yalıtımın kaçak davranışını yüksek direnç değeri üzerinden incelemeye yardımcı olur. Ölçüm öncesinde test edilen devre enerjisiz bırakılmalı, kapasitif yükler boşaltılmalı ve bağlantı noktaları güvenli hale getirilmelidir.

Fluke 1503 500 V ve 1000 V seviyeleriyle düşük ve orta kapsamlı izolasyon kontrollerinde kullanılabilir. Test gerilimi, kablonun, motorun veya tesisatın üretici ve standart gereksinimine göre seçilir. Daha yüksek test seviyesi her zaman daha iyi anlamına gelmez; yanlış gerilim hassas ekipmanda hasara yol açabileceği için uygulama prosedürü takip edilmelidir.

2000 MΩ'a kadar ölçüm ve toprak direnci

Fluke 1503 0.1 MΩ ile 2000 MΩ arasındaki izolasyon değerlerini değerlendirebilir. Bu aralık, motor sargıları, kablo damarları, pano bağlantıları ve genel tesisat yalıtımında trend takibi yapmak için geniş bir alan sağlar. Ölçüm sonucu tek başına kabul kararı değildir; ekipmanın yaşı, ortam nemi, sıcaklık ve önceki test sonuçlarıyla karşılaştırılmalıdır.

20 Ω, 200 Ω, 2000 Ω ve 20 kΩ toprak direnci kademeleri Fluke 1503 kullanımını yalnızca izolasyonla sınırlamaz. Topraklama iletkenlerinin ve bağlantı noktalarının temel kontrolü aynı bakım programında yapılabilir. Toprak direnci testi için uygun bağlantı yöntemi ve yardımcı elektrot gereksinimi kullanılan prosedüre göre belirlenmelidir.

Canlı devre algılama ve otomatik boşaltma

Fluke 1503 canlı devre algılama özelliğiyle izolasyon testine başlamadan önce test noktalarında gerilim bulunup bulunmadığını kontrol etmeye yardımcı olur. Bu fonksiyon, enerjiyi kesme prosedürünün yerine geçmez; teknisyen devreyi güvenli biçimde izole etmeli, kilitleme-etiketleme kurallarını uygulamalı ve gerilimsizliği uygun yöntemle doğrulamalıdır.

İzolasyon testi sonrasında kablo veya motor sargısı kapasitif yük gibi davranabilir. Fluke 1503 otomatik kapasitans boşaltma fonksiyonu, test tamamlandığında depolanan enerjinin kontrollü biçimde boşaltılmasına yardımcı olur. Buna rağmen test uçlarına hemen dokunulmamalı, cihazın boşaltma işlemi tamamlaması beklenmelidir.

200 mA süreklilik ve saha ergonomisi

Fluke 1503 200 mA test akımıyla koruma iletkeni, bonding ve düşük dirençli bağlantıların sürekliliğini kontrol etmeye yardımcı olur. Süreklilik sonucu, izolasyon testiyle birlikte ele alındığında devrenin hem iletkenlik hem de yalıtım tarafı hakkında daha dengeli bir değerlendirme sağlar.

203 × 100 × 50 mm gövde, yaklaşık 550 g ağırlık ve dört AA pil, Fluke 1503 cihazının saha çantasında taşınmasını kolaylaştırır. Arka aydınlatma, uzaktan test probu ve IP40 koruma, kontrollü iç ortam bakımına yönelik pratik ayrıntılardır. Yaklaşık 1000 izolasyon testi kapasitesi uzun bakım programlarını destekler.

CAT IV 600 V ile güvenli test planı

Fluke 1503 CAT IV 600 V güvenlik kategorisine göre tasarlanmıştır. Bu sınıf, cihazın uygun sınırlar içinde servis girişleri ve sabit tesisat seviyelerinde kullanılmasını destekler. Test kabloları, problar, klipsler ve cihaz gövdesi her işlemden önce incelenmeli; hasarlı aksesuarla yüksek test gerilimi uygulanmamalıdır.

İzolasyon testi yüksek DC gerilim içerdiğinden Fluke 1503 kullanımı yalnızca eğitimli personel ve onaylı prosedürle gerçekleştirilmelidir. Devre enerjisiz bırakılmalı, test alanı işaretlenmeli, ölçüm sonrasında boşaltma tamamlanmalı ve sonuçlar test gerilimiyle birlikte kaydedilmelidir.

Kimler için uygundur?

Fluke 1503; elektrik tesisatı bakım ekipleri, motor servisleri, kablo test ekipleri, pano üreticileri ve temel izolasyon bakım programı yürüten işletmeler için uygundur. 500/1000 V seçimi ve 2000 MΩ aralığı, rutin yalıtım kontrolü için anlaşılır bir yapı sunar.

Fluke 1503 satın alınırken test gerilimleri, izolasyon aralığı, canlı devre algılama, otomatik boşaltma, 200 mA süreklilik, toprak direnci ve CAT IV 600 V güvenlik sınıfı birlikte incelenmelidir.

• Fluke 1503 500 V ve 1000 V test seviyeleriyle 2000 MΩ'a kadar izolasyon direnci ölçer.
• Fluke 1503 canlı devre algılama ve otomatik kapasitans boşaltma fonksiyonları sunar.
• Fluke 1503 motor, kablo ve tesisat bakımında temel izolasyon doğrulaması için tasarlanmıştır.

Özetle Fluke 1503, enerjisi kesilmiş elektrik sistemlerinde izolasyon direnci ve süreklilik kontrollerini güvenlik odaklı bir test akışıyla yürütmeye yardımcı olur.
