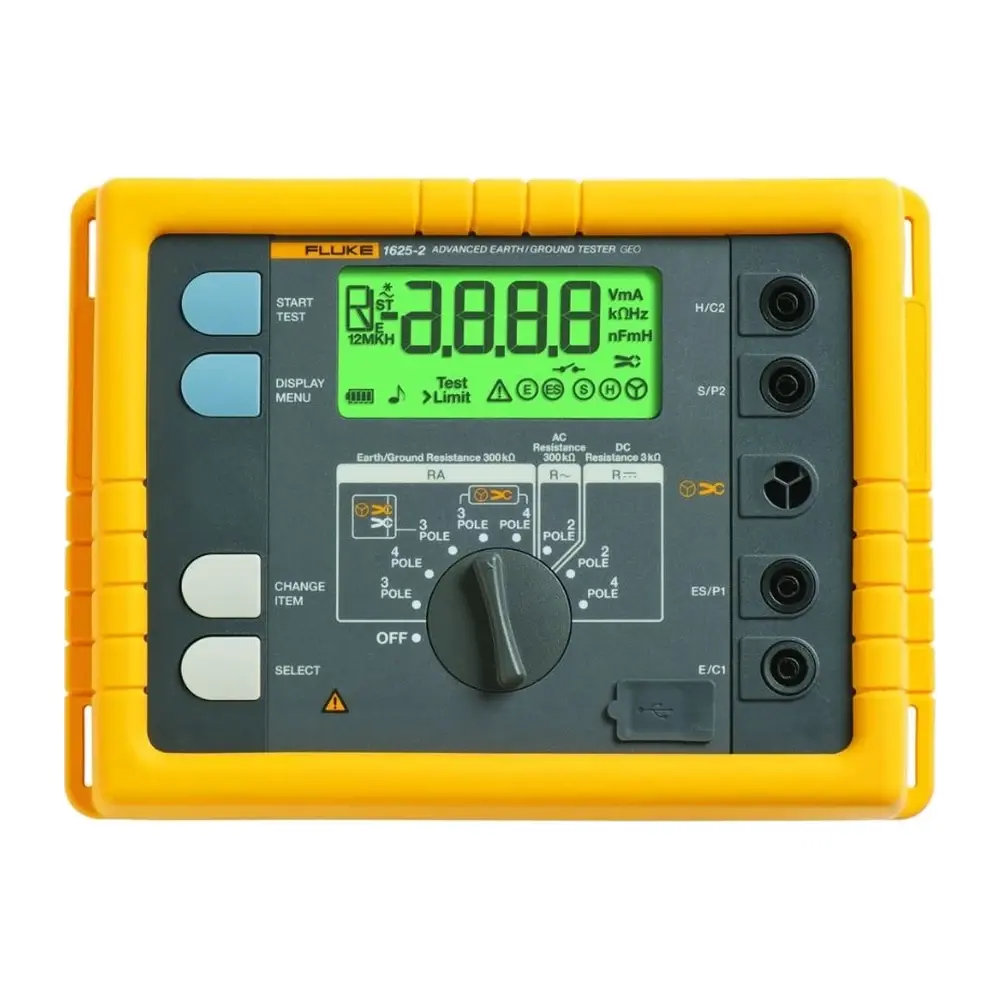

Fluke 1625-2 GEO Gelişmiş Topraklama Test Cihazı (Toprak Megeri)
- Ücretsiz Kargo
- 12 aya varan taksit
- 24 ay garanti
- Teknik destek
Fluke 1625-2 GEO Topraklama Test Cihazı
Fluke 1625-2 GEO Gelişmiş Topraklama Test Cihazı, dört temel topraklama ölçüm yönteminin tamamını tek cihazda sunar: 3 ve 4 kutuplu potansiyel düşümü, 4 kutuplu toprak özgül direnci, tek pensle seçmeli ölçüm ve iki pensle kazıksız ölçüm. Otomatik Frekans Kontrolü (AFC), mevcut parazitleri algılayarak en uygun test frekansını seçer; böylece parazitli sahalarda bile güvenilir sonuç elde edilir.
Öne Çıkan Özellikler
- 3 ve 4 kutuplu potansiyel düşümü (fall-of-potential) topraklama direnci testi
- 4 kutuplu toprak özgül direnci (resistivity) testi
- Tek pens ile seçmeli test: topraklama bağlantısını sökmeden ölçüm
- İki pens ile kazıksız (stakeless) topraklama çevrim testi
- Otomatik Frekans Kontrolü (AFC): 94, 105, 111 ve 128 Hz test frekansları
- 55 Hz'de R* ile topraklama empedansı ölçümü
- 20 V / 48 V seçilebilir test gerilimi, 250 mA kısa devre akımı
- Parazit gerilimi ve frekansı ölçümü
- IP56 dış mekân koruması, sağlam taşıma çantası
- USB ile veri saklama ve aktarım
Dört Yöntem, Tek Cihaz
Yeni bir topraklama sistemi kurulurken toprak özgül direnci ölçülerek elektrot tasarımı yapılır; kurulum sonrası potansiyel düşümü yöntemiyle sistemin direnci doğrulanır. Mevcut tesislerde ise seçmeli yöntemle paralel bağlı elektrotlardan biri, bağlantı sökülmeden ölçülür. Kazıksız yöntem, kazık çakılamayan beton zeminli alanlarda iki pens ile hızlı kontrol imkânı verir. 1625-2 bu dört senaryonun tamamını karşılar.
Sahada Kullanım Kolaylığı
Cihaz her testte hangi kazıkların veya penslerin bağlanması gerektiğini ekranda gösterir. Büyük döner anahtarı eldivenle bile rahatça kullanılabilir. IP56 sınıfı gövdesi yağmur ve toza karşı dayanıklıdır.
1625-2 ile 1623-2 Arasındaki Fark
1625-2, 1623-2'nin tüm test yöntemlerine ek olarak Otomatik Frekans Kontrolü, R* empedans ölçümü, 20/48 V seçilebilir test gerilimi ve ayarlanabilir limit değerleri gibi gelişmiş fonksiyonlar sunar.
Kullanım Alanları
- Trafo merkezleri ve dağıtım tesislerinde topraklama ölçümü
- Paratoner ve yıldırımdan korunma sistemleri
- Telekom baz istasyonları
- Endüstriyel tesis ve bina topraklama periyodik kontrolleri
- Yeni topraklama tasarımı için toprak özgül direnci etüdü
Kimler İçin Uygun?
Elektrik mühendisleri, periyodik kontrol yapan muayene firmaları, enerji dağıtım ve telekom ekipleri ile topraklama taahhüt firmaları için uygundur.
İlgili Ürünler ve Kategoriler
- Fluke 1625-2 GEO kiti
- Fluke 1623-2 GEO kiti
- Topraklama test cihazları
- Test ve Ölçü Aletleri
- Tüm Fluke ürünleri
İnovasyonTest'ten Satın Almanın Avantajları
- Fluke yetkili satıcısı güvencesiyle orijinal ürün
- 24 ay garanti
- Aynı gün kargo; 5.000 TL üzeri siparişlerde ücretsiz kargo
- Kredi kartına 12 aya varan taksit, havale ile %1,5 indirim
- İsteğe bağlı TÜRKAK akrediteli kalibrasyon sertifikası (ek ücretli) ve 7–10 günde teslim edilen periyodik kalibrasyon hizmeti
- Satış sonrası teknik destek: hafta içi 09:00–17:00, WhatsApp hattımız ve e-posta üzerinden (iletişim bilgileri)
- Toplu alım ve proje fiyatı için kurumsal teklif isteyin
Sık Sorulan Sorular
Fluke 1625-2 hangi topraklama test yöntemlerini destekler?
3 ve 4 kutuplu potansiyel düşümü, 4 kutuplu özgül direnç, seçmeli (1 pens) ve kazıksız (2 pens) yöntemlerini destekler.
AFC ne işe yarar?
Otomatik Frekans Kontrolü, sahadaki parazitleri algılayıp en uygun test frekansını seçerek hatalı ölçümleri önler.
Penslerle kazıklar cihazla birlikte geliyor mu?
Pens ve kazık setleri kit versiyonlarında bulunur; cihaz tek başına sipariş edildiğinde aksesuarlar ayrıca temin edilir.
Fluke 1625-2 kalibrasyon sertifikalı alınabilir mi?
Evet. Periyodik kontrol ve kabul testi raporlarında kullanılan ölçümler için cihazın kalibrasyonunun güncel olması gerekir. Cihazı isteğe bağlı olarak TÜRKAK akrediteli kalibrasyon sertifikasıyla teslim ediyoruz (ek ücretli). Kullanım süresince periyodik kalibrasyon hizmetimizden de yararlanabilirsiniz; teslim süresi 7–10 gündür.
Garanti süresi ne kadar?
Fluke 1625-2, 24 ay garanti ile sunulmaktadır.
| Fluke 1625-2 Ürün Bilgileri | |
|---|---|
| Marka | Fluke |
| Model | 1625-2 |
| Ürün Kodu | FLUKE-1625-2 |
| Ürün Grubu | Topraklama Test Cihazları |
| Garanti Süresi | 24 Ay |
| Fluke 1625-2 Teknik Özellikleri | |
|---|---|
| Parazit gerilimi ölçümü dc + ac (U ST) | |
| Hata limiti ölçümü: yöntem | Tam dalga doğrultması |
| Ölçüm aralığı | 1 V - 50 V |
| Ekran aralığı | 0,0 V - 50 V |
| Çözünürlük | 0,1 V |
| Frekans aralığı | dc/ac 45 Hz - 400 Hz sinüs |
| Hassaslık | ± (değerin %5`i + 5 basamak) |
| Ölçüm sırası | Yaklaşık Saniyede 4 ölçüm |
| Dahili direnç | Yaklaşık 1,5 MΩ |
| Maks. aşırı yük | U rms = 250 V |
| Parazit Frekans Ölçümü (F) | |
| Hata limiti ölçümü: yöntem | Parazit gerilimin titreme süresi ölçümü |
| Ölçüm aralığı | 6,0 Hz - 400 Hz |
| Ekran aralığı | 16,0 Hz - 299,9 Hz - 999 Hz |
| Çözünürlük | 0,1 Hz - 1 Hz |
| Aralık | 1 V - 50 V |
| Hassaslık | ± (değerin %1`i + 2 basamak) |
| Topraklama Direnci (RE) | |
| Ölçüm yöntemi | IEC61557-5`e göre prob ile akım ve gerilim ölçümü |
| Açık devre gerilimi | 20/48 V, ac |
| Kısa devre akımı | 250 mA ac |
| Frekans ölçümü | 94, 105, 111, 128 Hz; manuel veya otomatik olarak seçilir. (AFC) 55 Hz; R* fonksiyonunda |
| Gürültü reddetme | 120 dB (16 2/3 , 50 , 60, 400 Hz) |
| Maks. aşırı yük | U rms = 250 V |
| Fluke 1625-2 Genel Özellikleri | |
|---|---|
| Genel | |
| Bellek | USB portu üzerinden erişilebilen ve 1500 kayda kadar saklayabilen dahili bellek depolama |
| Ölçüm fonksiyonu | Parazit gerilim ve frekans; 3 ve 4 kutuplu topraklama direnci, klipsli akım transformatörü ile veya olmadan; ac ile 2 kutuplu; dc ile 2 ve 4 kutuplu direnç |
| Ekran | 4 basamaklı (2999 Basamaklı); geliştirilmiş görüş sağlayan 7 bölümlü sıvı kristal ekran |
| Çalıştırma | Merkezi döner anahtar ve fonksiyon tuşları |
| Sıcaklık Aralığı | |
| Çalışma sıcaklığı | -10°C ile 50°C |
| Depolama sıcaklığı | -30°C ile 60°C |
| Sıcaklık katsayısı | ± değerin %0,1`i/°C <18°C >28°C |
| Koruma tipi | EN60529`a göre kutu için IP56, pil yuvası kapağı için IP40 |
| Maks. gerilim | Uyarı – "pens" soketi, E, ES, S veya H soketine takılmalıdır |
| U rms = 0 V | |
| E, ES, S veya H soketleri herhangi bir kombinasyonla birbirlerine takılmalıdır, maks U rms = 250 V (yanlış kullanım için) | |
| Güvenlik | Çift ve/veya güçlendirilmiş yalıtım ile koruma. Maks. IEC61010-1`e göre 50 V topraklama. 300V CAT III, Kirlilik derecesi 2 |
| Kalite standardı | DIN ISO 9001’e uyacak şekilde geliştirilmiş, tasarlanmış ve üretilmiştir |
| Harici alan etkisi | DIN 43780 (8/76) ile uyumludur |
| Yardımcı güç | 6 x 1,5 V alkalin (IEC LR6 veya tip AA) |
| Pil ömrü | IEC LR6 /tip AA ile: tip 3000 ölçüm (R E+R H ≤ 1 kΩ) |
| IEC LR6 /tip AA ile: tip 6000 ölçüm (R E + R H > 10 kΩ) | |
| Boyutlar (GxYxD) | 250 mm x 133 mm x 187 mm |
| Ağırlık | Aksesuarlar olmadan ≤ 1,1 kg Taşıma kutusundaki aksesuarlar ve piller dahil 7,6 kg |
| Kutu malzemesi | Polyester |
