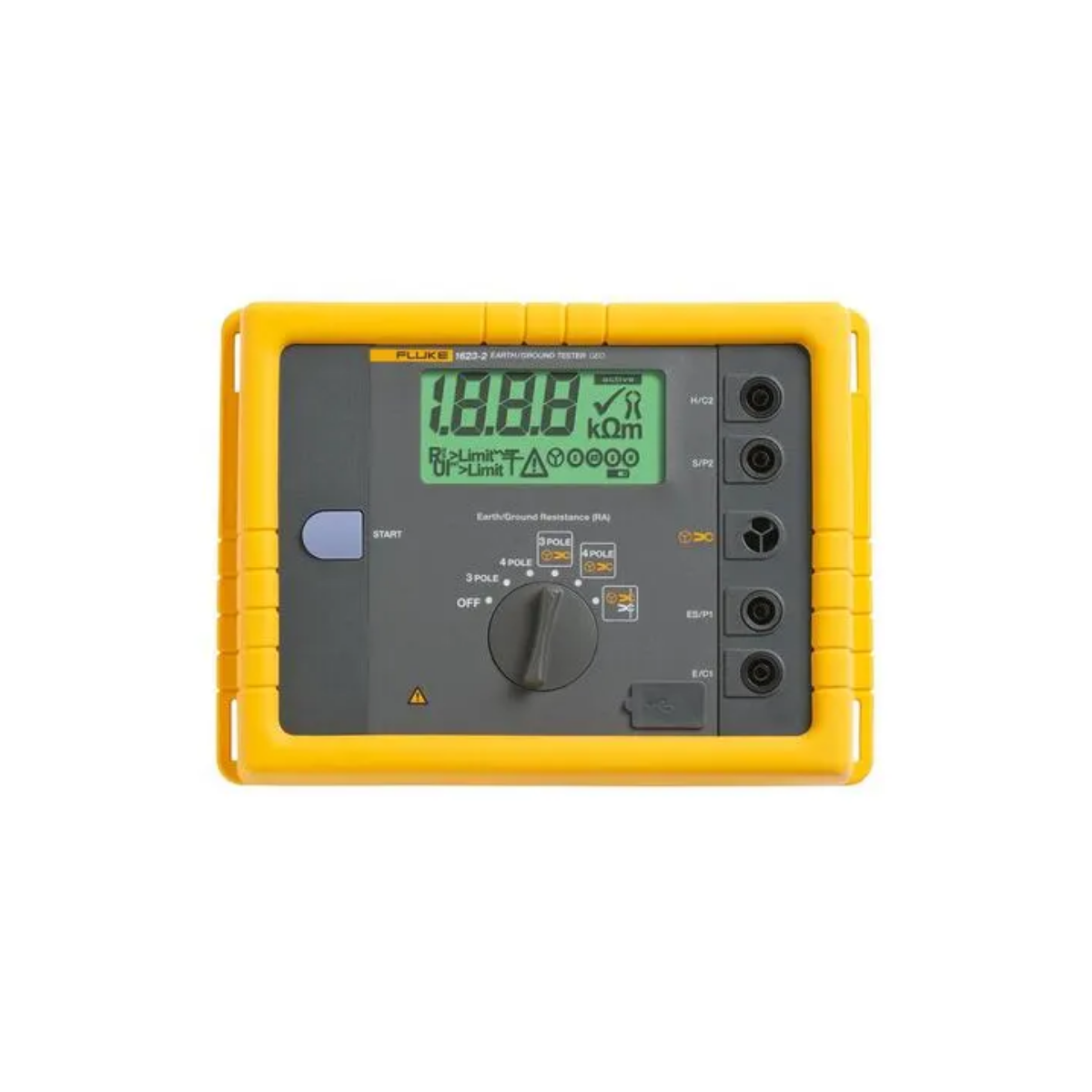

Fluke 1623-2 Kit GEO Topraklama Test Cihazı Seti

Fluke 1623-2 Kit, topraklama sistemlerinin temel direnç ve süreklilik kontrolleri için hazırlanan GEO test cihazı setidir. Üç veya dört kutuplu potansiyel düşümü, toprak özgül direnci, seçici pens ölçümü ve kazıksız iki pens yöntemi; kurulu elektrotların farklı saha koşullarında incelenmesine yardımcı olur. Fluke 1623-2 Kit, topraklama performansını belgelemek ve periyodik kontrol sonuçlarını karşılaştırmak isteyen elektrik test ekiplerine yöneliktir.

Fluke 1623-2 Kit ile yapılan üç veya dört kutuplu ölçümde yardımcı kazıklar ve potansiyel probları kullanılır. Toprak özgül direnci yöntemi, yeni elektrot kurulacak zeminin davranışını değerlendirmek için tercih edilir. Seçici yöntem, paralel sisteme bağlı tek bir elektrodun katkısını pens yardımıyla ayırmaya yardımcı olur. Kazıksız yöntem ise iki pensle, uygun paralel dönüş yolları bulunan sistemlerde elektrotu sökmeden hızlı kontrol yapılmasını sağlar.

Topraklama direncini doğru yorumlama

Fluke 1623-2 Kit 0.020 Ω ile 19.99 kΩ aralığında temel topraklama direnci ölçümü sunar. 0.001 Ω ile 10 Ω arasındaki çözünürlük, düşük dirençli bağlantıların izlenmesine katkı verir. ±(%2 + 3) doğruluk ve ±(%5 + 3) çalışma hatası değerleri, üretici koşulları içinde değerlendirilmelidir. Yardımcı elektrotların konumu, prob mesafeleri, zemin nemi ve kablo temasları aynı ölçümün tekrarında farklılık oluşturabileceği için rapora yazılmalıdır.

Fluke 1623-2 Kit 48 V AC ve 128 Hz ölçüm frekansı ile çalışır; 120 dB'den yüksek gürültü bastırma özelliği, parazitli tesislerde değerlerin daha kararlı izlenmesine yardımcı olur. Seçici pens ölçümünde toplam sistem akımı ve test edilen elektrodun katkısı ayrı yorumlanmalıdır. Kazıksız yöntemde ise paralel dönüş yolunun yeterli olup olmadığı kontrol edilmeden sonuç kabul edilmemelidir.

Hafıza ve saha seti

Fluke 1623-2 Kit yaklaşık 1500 ölçümü dahili hafızada tutabilir ve USB bağlantısıyla kayıt aktarımına izin verir. Büyük 25 mm rakamlar, arka aydınlatma ve özel semboller saha ortamında okumayı kolaylaştırır. TURN/START çalışma akışı, tekrarlanan topraklama kontrollerinin daha düzenli yürütülmesine yardımcı olur. Kayıtlara elektrot numarası, test yöntemi, prob aralığı ve zemin koşulu eklendiğinde bakım geçmişi daha anlamlı olur.

IP56 korumalı kasa, topraklama sahalarında taşınan cihazın çevresel koşullara karşı korunmasına yardımcı olur. Altı AA pil ile 3000'den fazla tipik ölçüm alınabilir. 250 × 133 × 187 mm gövde yaklaşık 1.1 kg, kazıklar, kablo makaraları ve çantayla birlikte kit yaklaşık 7.6 kg ağırlığındadır. C1620 çanta, dört kazık, üç kablo makarası ve iki pens bağlantı setini düzenli biçimde taşımayı kolaylaştırır.

Güvenlik ve uygulama alanları

Fluke 1623-2 Kit ölçümleri öncesinde topraklama tesisinin enerjili bölümleri, harici gerilim ihtimali, saha sınırları ve yardımcı elektrot bağlantıları kontrol edilmelidir. Maksimum yanlış gerilim ve çalışma koşulları datasheet'e göre dikkate alınmalıdır. Ölçüm cihazının uygun kategori içinde kullanılması, elektriksel güvenlik prosedürünün ve kişisel koruyucu ekipmanın yerini tutmaz.

Fluke 1623-2 Kit kimler için uygundur?

Fluke 1623-2 Kit; elektrik taahhüt firmaları, enerji tesisleri, fabrika bakım ekipleri, ölçüm laboratuvarları, trafo servisleri ve yıldırımdan korunma sistemlerini denetleyen teknisyenler için uygundur. Fluke 1623-2 Kit seçilirken dört ölçüm yöntemi, 1500 kayıt kapasitesi, IP56 yapı, USB aktarımı ve saha aksesuarları birlikte değerlendirilmelidir. Fluke 1623-2 Kit, temel GEO testlerini pratik ve raporlanabilir şekilde yürütmek isteyen ekipler için güçlü bir seçimdir.

• 3/4 kutuplu, seçici ve kazıksız topraklama testlerini destekler.
• Toprak özgül direnci ölçümüyle elektrot tasarımına yardımcı olur.
• 0.020 Ω ile 19.99 kΩ arasında RA ölçüm aralığı sunar.
• 1500 kayıt hafızası, USB ve arka aydınlatmalı ekran içerir.
• IP56 kasa ve komple saha aksesuarlarıyla taşınabilir.
• 48 V AC, 128 Hz ölçüm ve 120 dB üzeri gürültü bastırma kullanır.

Fluke 1623-2 Kit, topraklama direncinin saha koşulları içinde tekrarlanabilir biçimde kontrol edilmesini ve raporlanmasını kolaylaştırır.

Fluke 1623-2 Kit, topraklama sistemlerinde devreye alma, periyodik bakım ve arıza araştırması çalışmalarına yöneliktir. Üç veya dört kutuplu potansiyel düşümü ölçümü, elektrot ile yardımcı elektrotlar arasındaki test bağlantısına dayanır. Seçici testte pens, toplam sistem akımını ve test edilen elektrot katkısını ayırmaya yardımcı olur. Kazıksız yöntem ise paralel topraklama yollarının bulunduğu tesislerde elektrotu sökmeden kontrol yapılmasını sağlar.
