Fluke 1625-2 Kit GEO Topraklama Test Cihazı Seti

Fluke 1625-2 Kit, topraklama sistemlerinin devreye alma, kabul, periyodik bakım ve arıza araştırma kontrolleri için geliştirilen çok fonksiyonlu GEO test setidir. Üç veya dört kutuplu potansiyel düşümü, dört kutuplu toprak özgül direnci, seçici ve kazıksız ölçüm yöntemlerini desteklemesi, cihazı farklı topraklama düzenlerinde kullanılabilir hale getirir. Fluke 1625-2 Kit, ölçüm yöntemini tesisin fiziksel yapısına göre seçmek isteyen elektrik test ekiplerine yöneliktir.

Fluke 1625-2 Kit ile dört kutuplu potansiyel düşümü yöntemi kullanılarak elektrodun topraklama direnci incelenebilir. Toprak özgül direnci ölçümü, yeni bir topraklama elektrodu tasarlanırken zeminin elektriksel davranışını anlamaya yardımcı olur. Seçici yöntem, paralel bağlı sistemlerde tek bir elektrodun katkısını pens üzerinden değerlendirmeye; kazıksız yöntem ise iki pens kullanarak uygun dönüş yoluna sahip sistemlerde elektrodu sökmeden kontrol yapmaya yardımcı olur.

Geniş direnç aralığı ve saha değerlendirmesi

Fluke 1625-2 Kit 0.020 Ω ile 300 kΩ arasında topraklama direnci ölçüm aralığı sunar. 0.001 Ω seviyesinden başlayan çözünürlük, düşük dirençli bağlantıların ve elektrot noktalarının karşılaştırılmasına yardımcı olur. Doğruluk, çalışma hatası, ölçüm frekansı ve zemin koşulları sonuçların yorumlanmasında birlikte dikkate alınmalıdır. Yardımcı kazıkların aralığı, prob bağlantılarının sağlamlığı ve kabloların yönlendirilmesi, saha ölçümünün tekrarlanabilirliğini etkiler.

Fluke 1625-2 Kit 94, 105, 111 ve 128 Hz AFC veya manuel frekans seçeneklerinin yanında 55 Hz R* ölçümünü destekler. 120 dB gürültü bastırma, endüstriyel ortamda oluşan parazitlerin değerlendirmeye etkisini azaltmaya yardımcı olur. Kazıksız ölçümde sistemin paralel dönüş yolları ve izin verilen harici girişim akımı kontrol edilmelidir; her topraklama yapısı bu yönteme uygun olmayabilir.

Kayıt, USB ve dayanıklı gövde

Fluke 1625-2 Kit dahili hafızasında yaklaşık 1500 ölçüm saklayabilir. USB bağlantısı, saha değerlerinin aktarılmasına ve topraklama raporlarının düzenlenmesine yardımcı olur. Ölçüm kaydına tesis adı, elektrot numarası, prob aralığı, hava koşulu, zemin türü ve kullanılan yöntem eklenirse sonraki bakımda sonuç karşılaştırması kolaylaşır. IP56 kasalı yapı, cihazın saha taşınması sırasında toz ve suya karşı korunmasına destek verir.

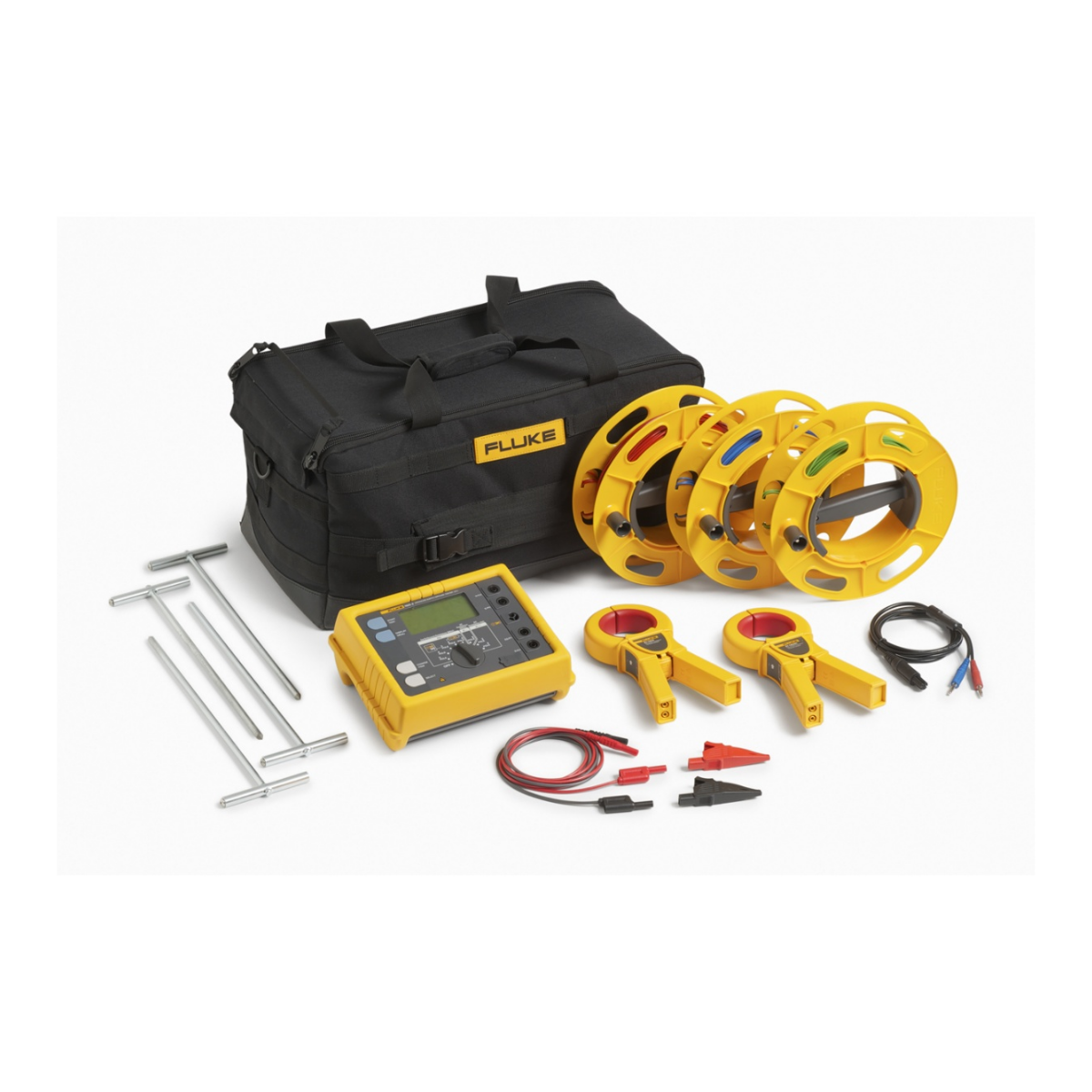

Altı AA pil, uzun süreli ölçüm çalışmalarını destekler; datasheet tipik olarak 3000 veya 6000 ölçüm seviyesinden söz eder. 250 × 133 × 187 mm cihaz gövdesi yaklaşık 1.1 kg, komple kit ise kablo makaraları ve kazıklarla birlikte yaklaşık 7.6 kg ağırlığındadır. C1620 taşıma çantası, dört topraklama kazığı, üç kablo makarası ve iki pens, sahada gerekli bağlantıların düzenli taşınmasını sağlar.

Güvenli topraklama testi

Fluke 1625-2 Kit, toprakta maksimum 50 V çalışma ve yanlışlıkla uygulanabilecek 250 Vrms seviyesine karşı üretici güvenlik bilgileriyle sunulur. Topraklama testi öncesi tesis prosedürü, gerilim yokluğu, yardımcı elektrot bağlantıları ve çalışma alanı kontrol edilmelidir. Ölçüm cihazı güvenlik koruması, yanlış bağlantı veya enerjili bir devrede çalışmanın riskini ortadan kaldırmaz.

Fluke 1625-2 Kit kimler için uygundur?

Fluke 1625-2 Kit; enerji dağıtım şirketleri, elektrik taahhüt ekipleri, fabrika bakım birimleri, yıldırımdan korunma uygulayıcıları, trafo servisleri ve test laboratuvarları için uygundur. Fluke 1625-2 Kit seçilirken dört ölçüm yöntemi, toprak özgül direnci, geniş direnç aralığı, USB hafıza, IP56 koruma ve kit aksesuarları birlikte değerlendirilmelidir. Fluke 1625-2 Kit, kapsamlı topraklama doğrulaması isteyen profesyonel ekipler için esnek bir test çözümüdür.

• 3/4 kutuplu, seçici ve kazıksız topraklama ölçümlerini destekler.
• 4 kutuplu yöntemle toprak özgül direnci ölçümü yapar.
• 0.020 Ω ile 300 kΩ arasında geniş direnç aralığı sunar.
• 1500 kayıt hafızası ve USB aktarımı sağlar.
• IP56 kasa, kazıklar, kablo makaraları ve penslerle saha seti sunar.
• 94–128 Hz AFC frekansları ve 120 dB gürültü bastırma içerir.

Fluke 1625-2 Kit, farklı topraklama mimarilerini tek test platformunda incelemek isteyen ölçüm ekiplerinin saha ihtiyaçlarına cevap verir.

Fluke 1625-2 Kit; bina, tesis, trafo, enerji dağıtım noktası ve yıldırımdan korunma sistemlerindeki topraklama düzeninin kabul ve bakım kontrollerinde kullanılabilir. Dört kutuplu potansiyel düşümü yöntemi, topraklama elektrodunun temel direncini değerlendirmek için; dört kutuplu toprak özgül direnci yöntemi ise yeni elektrot tasarımına yönelik zemin analizinde kullanılır. Seçici yöntem, tek bir elektrodun katkısını belirlemeye; kazıksız yöntem ise uygun paralel dönüş yolu bulunan sistemlerde hızlı kontrol yapmaya yardımcı olur.
