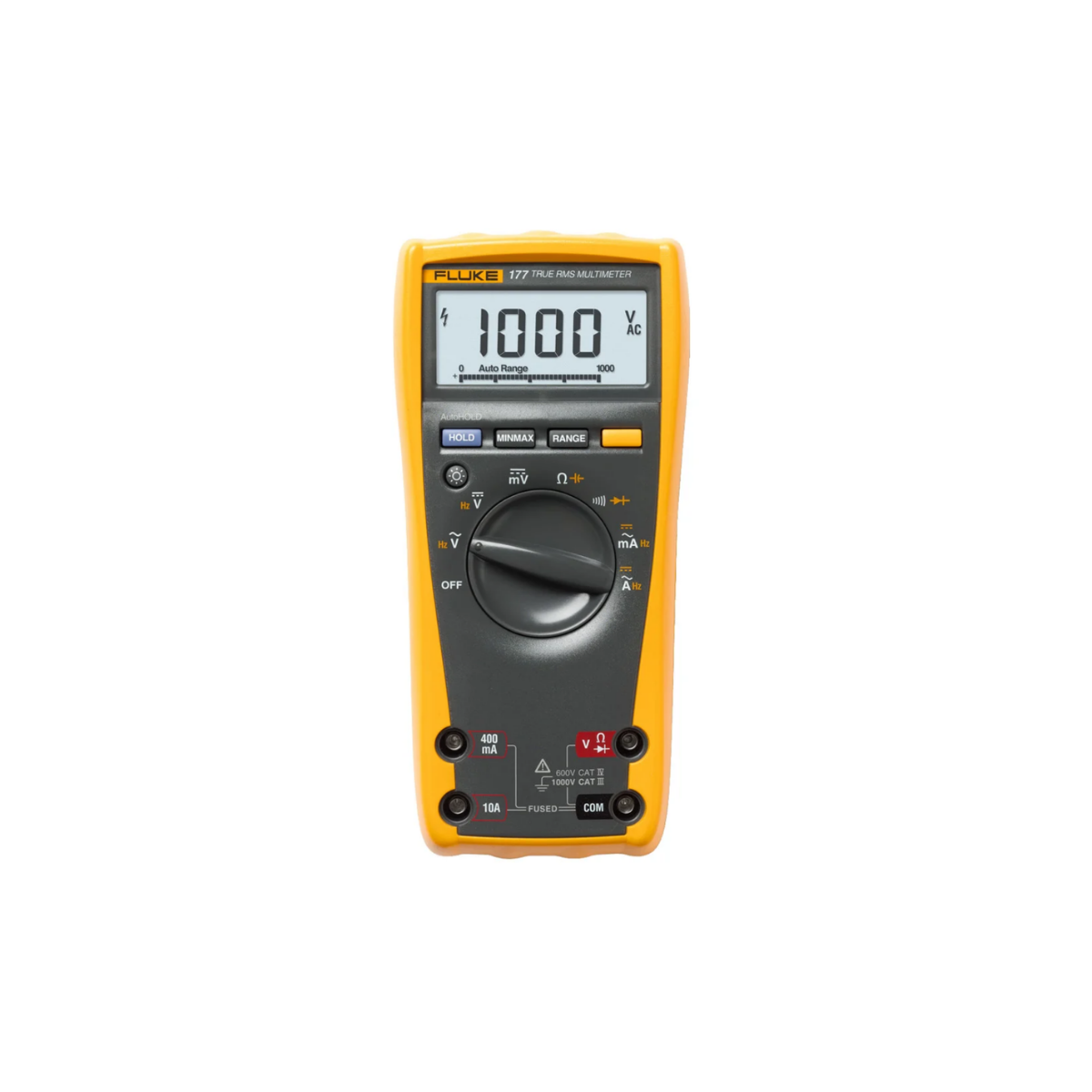

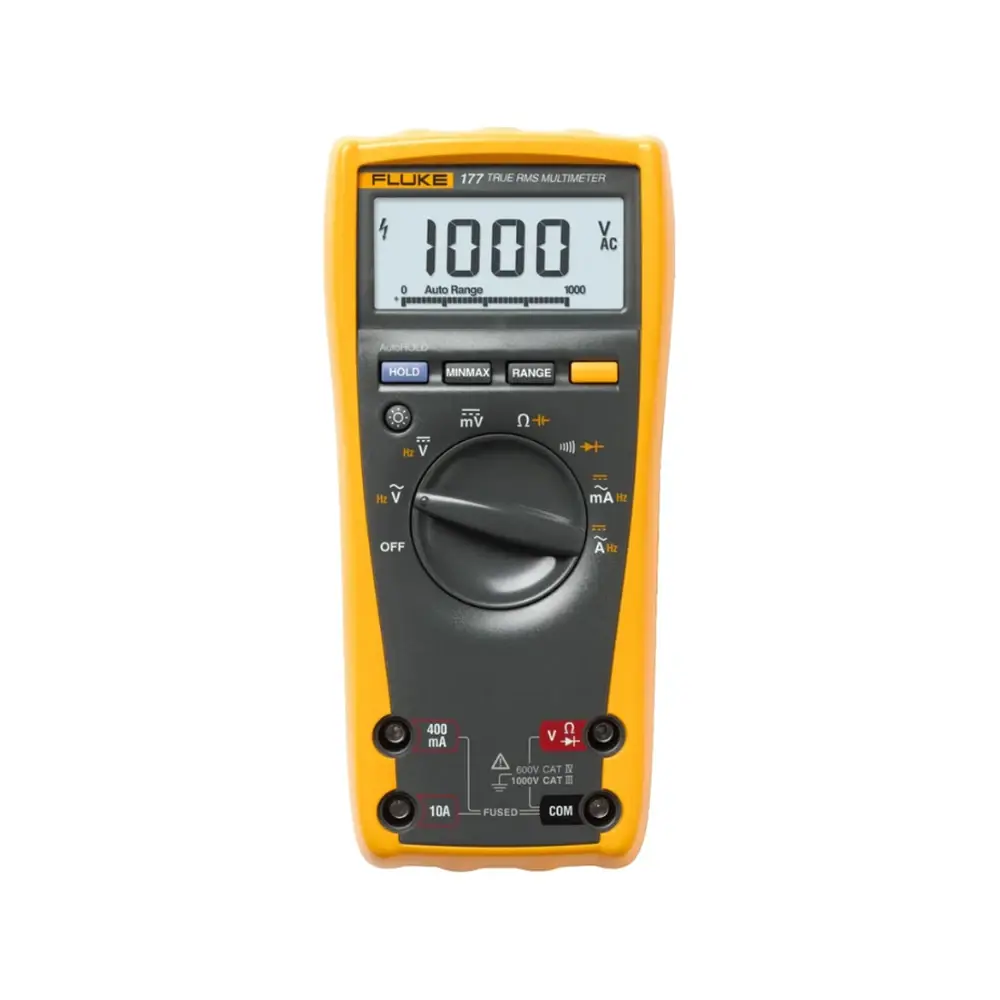

Fluke 177 True-RMS Dijital Multimetre

Fluke 177, elektrik bakım, devreye alma ve arıza tespit çalışmalarında güvenilir ölçüm için tasarlanmış True-RMS dijital multimetredir. Cihaz; AC/DC gerilim ve akım, direnç, kapasitans, frekans, diyot ve süreklilik ölçümlerini tek bir gövdede birleştirir. Değişken ve doğrusal olmayan yüklerde gerçek etkin değere yakın sonuç vermesi, saha ölçümlerinde okunabilir ve karşılaştırılabilir veri elde edilmesine yardımcı olur. Ürün, teknik servis ekipleri, elektrikçiler, bakım mühendisleri ve laboratuvar dışı doğrulama çalışmaları için pratik bir ölçüm platformu sunar.

Hassas True-RMS Ölçüm Performansı

Fluke 177 için datasheet'te DC gerilim temel doğruluğu %0,09 olarak verilir. DC gerilim kademesi 1000 V'a kadar çıkar ve çözünürlük 0,1 mV seviyesine iner. AC gerilim ölçümünde de maksimum değer 1000 V, çözünürlük 0,1 mV ve doğruluk ±(%1,0 + 3) olarak belirtilmiştir. Bu yapı, pano, enerji dağıtımı, makine besleme hatları ve elektronik devrelerde hem doğru akım hem alternatif akım gerilimlerinin değerlendirilmesini kolaylaştırır. Fluke 177, ölçüm sonuçlarını ekran üzerinde net biçimde göstererek teknik kararların daha kontrollü verilmesini destekler.

AC ve DC Akım Ölçümü

Fluke 177, AC ve DC akım ölçümlerinde 10 A maksimum değere ulaşır. Akım fonksiyonlarında maksimum çözünürlük 0,01 mA'dır. DC akım doğruluğu ±(%1,0 + 3), AC akım doğruluğu ise ±(%1,5 + 3) olarak verilir. Ölçüm öncesinde test uçlarının doğru girişlerde olduğundan, devrenin akım kademesine uygun olduğundan ve güvenlik sınırlarının aşılmadığından emin olunmalıdır. Özellikle pano içi çalışmalarda devreye seri bağlanma gerektiren akım ölçümü, yalnızca yetkin personel tarafından ve uygun kişisel koruyucu ekipmanla yapılmalıdır.

Direnç, Kapasitans ve Frekans Fonksiyonları

Direnç ölçümünde Fluke 177, 50 MΩ'a kadar ölçüm aralığı ve 0,1 Ω maksimum çözünürlük sunar; doğruluk ±(%0,9 + 1)'dir. Kapasitans kademesi 10.000 µF'a kadar çıkar ve çözünürlük 1 nF seviyesindedir. Kapasitans doğruluğu ±(%1,2 + 2) olarak belirtilir. Frekans ölçümünde maksimum değer 100 kHz, çözünürlük 0,01 Hz ve doğruluk ±(%0,1 + 1)'dir. Bu fonksiyonlar; motor devreleri, güç kaynakları, kontrol kartları, filtreler, röleler ve sinyal üreten ekipmanların temel elektriksel kontrollerinde kullanılabilir.

Fluke 177 Teknik Özellikler

• DC gerilim: 1000 V maksimum, 0,1 mV çözünürlük, ±(%0,09 + 2).
• AC gerilim: 1000 V maksimum, 0,1 mV çözünürlük, ±(%1,0 + 3).
• DC akım: 10 A maksimum, 0,01 mA çözünürlük, ±(%1,0 + 3).
• AC akım: 10 A maksimum, 0,01 mA çözünürlük, ±(%1,5 + 3).
• Direnç: 50 MΩ maksimum, 0,1 Ω çözünürlük, ±(%0,9 + 1).
• Kapasitans: 10.000 µF maksimum, 1 nF çözünürlük, ±(%1,2 + 2).
• Frekans: 100 kHz maksimum, 0,01 Hz çözünürlük, ±(%0,1 + 1).
• Güvenlik: CAT III 1000 V ve CAT IV 600 V.

Diyot, Süreklilik ve Yardımcı Fonksiyonlar

Fluke 177, diyot testi ve süreklilik kontrolüyle devre yollarının temel durumunu hızlıca incelemeye imkân verir. Fluke 177'nin bu yardımcı fonksiyonları, hızlı saha kontrollerinde ölçüm akışını destekler. Min, Max ve Average fonksiyonları ölçüm sürecinde görülen en düşük, en yüksek ve ortalama değerleri takip etmeye yardımcı olur. Display Hold ve Auto Hold, ölçüm değerini ekranda sabitleyerek probun konumunun değiştiği veya ekrana sürekli bakmanın zor olduğu çalışmalarda kolaylık sağlar. Smoothing mode ise hızlı değişen girişlerde dalgalanmayı filtreleyerek ekranın daha kararlı izlenmesine yardımcı olur.

6000 Sayım Ekran ve Kademe Yönetimi

Fluke 177'nin 6000 sayımlı ekranı, küçük değişimleri takip etmek için yeterli çözünürlük sunar. Analog bar grafik, değerin yönünü ve değişim hızını sayısal göstergeye ek olarak görsel biçimde izlemeyi sağlar. Arka aydınlatmalı dijital ekran, düşük ışıklı pano ve makine alanlarında okunabilirliği artırır. Manuel ve otomatik kademe seçenekleri, kullanıcıya ölçüm üzerinde kontrol veya hızlı başlangıç arasında seçim yapma imkânı verir. Fluke 177, cihazın diğer multimetrelere göre iki kat daha hızlı ölçüm yaptığı üretici teknik dokümanında vurgulanan bir saha avantajına sahiptir.

Güvenli Elektrik Testi

Fluke 177, IEC/EN 61010-1 kapsamında CAT III 1000 V ve CAT IV 600 V aşırı gerilim sınıflarına göre belirtilmiştir. Bu sınıflar, ölçüm noktasının elektrik tesisatı içindeki konumuna ve beklenen geçici aşırı gerilimlere göre değerlendirilmelidir. Kullanıcı ölçüm kategorisini, gerilim seviyesini ve test uçlarının bağlantısını işlemden önce kontrol etmelidir. Datasheet'te cihaz girişlerinin korumalı olduğu, ayrıca CSA ve TÜV uygunluklarının bulunduğu belirtilir. Güvenlik sınıfı, yanlış bağlantı veya limit dışı kullanımın risklerini ortadan kaldırmaz; doğru ölçüm prosedürü her zaman gereklidir.

Ergonomik Gövde ve Saha Kullanımı

Fluke 177, koruyucu kılıflı ergonomik gövdesiyle bakım çantasında ve saha koşullarında rahat taşınacak biçimde tasarlanmıştır. Ölçüleri 43 x 90 x 185 mm, ağırlığı 420 g'dır. Hafif yapı uzun süren kontrollerde el yorgunluğunu azaltmaya yardımcı olur. Muhafaza açılmadan pil değişimi yapılabilmesi, periyodik bakım sırasında zaman kazandırır. Ön panelden muhafazayı açmadan kalibrasyon yapılabilmesi de servis süreçlerinin daha kontrollü yürütülmesine katkı sağlar. Bu avantajlar, cihazın yoğun kullanılan ölçüm ekipmanı olarak yönetilmesini kolaylaştırır.

Çalışma Ortamı ve Güç Kaynağı

Fluke 177'nin çalışma sıcaklığı -10 °C ile 50 °C, depolama sıcaklığı -30 °C ile 60 °C arasındadır. Bağıl nem sınırı 0–35 °C aralığında %0–90, 35–50 °C aralığında %0–70 olarak verilir. Bu değerler, cihazın belirtilen çevresel şartlarda kullanılmasını ve saklanmasını gerektirir. Güç kaynağı 9 V alkalin pildir ve normal kullanımda, arka ışık kapalıyken yaklaşık 200 saate kadar çalışma süresi belirtilmiştir. Ekran aydınlatması pil tüketimini artırabileceği için uzun saha çalışmalarında pil seviyesi takip edilmelidir.

Fluke 177 Nerelerde Kullanılır?

Fluke 177; elektrik panolarında gerilim ve akım kontrolü, motor ve sürücü beslemelerinin incelenmesi, kablo ve bağlantı sürekliliği, direnç karşılaştırması, kapasitör kontrolü, frekans doğrulaması ve elektronik kartlarda temel arıza tespiti gibi işlerde kullanılabilir. True-RMS özelliği, ölçülen dalga şeklinin ideal sinüs olmadığı uygulamalarda anlamlı bir avantaj sağlayabilir. Saha teknisyeni; önce gerilim varlığını güvenli kademede kontrol edebilir, ardından devrenin ihtiyacına göre akım, direnç, kapasitans veya frekans fonksiyonuna geçebilir. İşlem tamamlandığında cihazın kademe ve bağlantıları güvenli konuma alınmalıdır.

Satın Alma ve Kullanım Öncesi Kontrol

Fluke 177 satın alırken ürün kodunun FLUKE-177 olduğundan, kutu içeriğinde takılı 9 V pil, test uçları ve kullanım kılavuzunun bulunduğundan emin olunmalıdır. Ürün sayfasındaki stok, teslimat, garanti, kalibrasyon durumu ve fiyat bilgileri zamanla değişebilir; sipariş öncesinde satıcıdan teyit edilmelidir. Teknik doğruluk için ölçüm aralığı, temel doğruluk, güvenlik kategorisi, maksimum akım ve kullanım ortamı birlikte değerlendirilmelidir. Sertifika veya izlenebilir kalibrasyon ihtiyacı olan işletmeler, sipariş notunda bu gereksinimi ayrıca belirtmelidir.

Fluke 177 Sık Sorulan Sorular

Fluke 177 sıcaklık ölçer mi?

İncelenen teknik dokümanda sıcaklık ölçümü 179 modeline özel gösterilir. Bu nedenle Fluke 177 ürün içeriğinde sıcaklık ölçümü bulunuyormuş gibi sunulmamalıdır.

Fluke 177 True-RMS ne ölçer?

Fluke 177; AC/DC gerilim ve akım, direnç, kapasitans, frekans, diyot ve süreklilik ölçümlerini destekler. Min/Max/Average, Hold, Auto Hold ve smoothing mode yardımcı işlevlerdir.

Fluke 177 güvenlik sınıfı nedir?

Teknik dokümana göre cihaz CAT III 1000 V ve CAT IV 600 V sınıflarıyla belirtilir. Kullanım sırasında tesisat kategorisi ve ölçüm sınırları mutlaka doğrulanmalıdır.

Sonuç olarak Fluke 177, güvenlik sınıfı, geniş ölçüm fonksiyonları, 6000 sayım ekranı ve True-RMS yapısıyla profesyonel elektrik testlerinde dengeli bir çözümdür. Doğru kademe, doğru bağlantı ve datasheet sınırlarına uygun kullanım, cihazdan alınan verinin güvenilirliğini korumanın temelidir.
