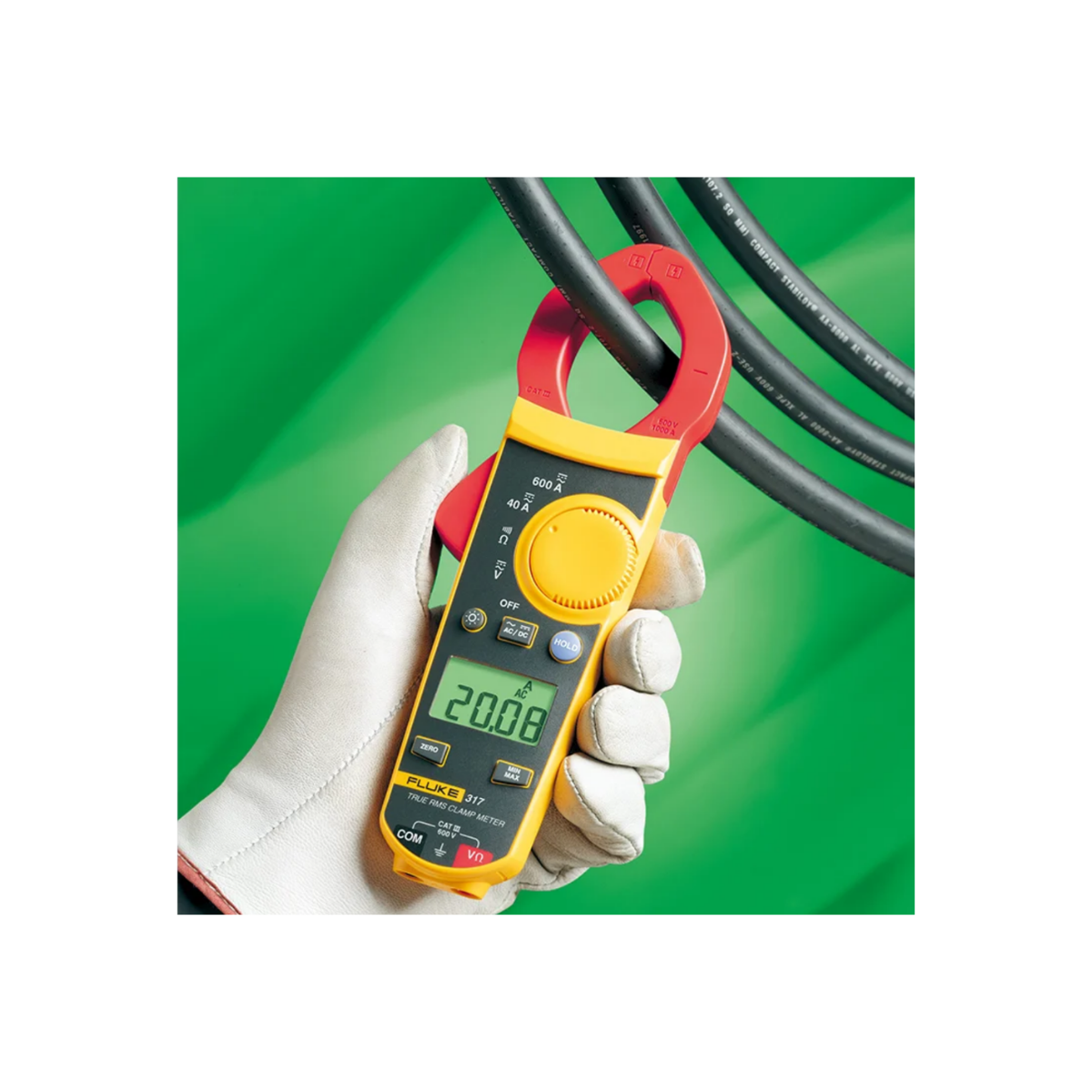

Fluke 317 True-RMS AC/DC Pensampermetre

Fluke 317, elektrik bakım, arıza tespiti ve saha servis çalışmalarında alternatif akım ile doğru akımı güvenli ve pratik biçimde ölçmek için tasarlanmış profesyonel bir pensampermetredir. Fluke 317 True-RMS ölçüm yapısı sayesinde, ideal sinüs dalgasından uzaklaşan yüklerde AC ölçümünü daha anlamlı şekilde değerlendirmeye yardımcı olur. Pens çene yapısı, iletkeni devreden ayırmadan akım ölçümü yapılmasını sağlar. Bu özellik pano, motor, makine ve enerji dağıtım uygulamalarında ölçüm süresini kısaltır. Ürün; 40,00 A ve 600,0 A AC/DC akım kademeleri, 600,0 V AC/DC gerilim ölçümü, direnç ve süreklilik fonksiyonlarıyla günlük elektrik testlerinin temel ihtiyaçlarını tek gövdede birleştirir.

Fluke 317 ölçüm kapasitesi

Fluke 317, AC akımı 40,00 A ve 600,0 A aralıklarında ölçer. 40 A kademesinde 0,01 A, 600 A kademesinde 0,1 A çözünürlük sunulması; yardımcı beslemeler, kontrol devreleri ve düşük akımlı yüklerde değişimlerin daha ayrıntılı izlenmesine yardımcı olur. AC akım doğruluğu 50–60 Hz koşulunda 40 A kademesinde ±%1,6 ±6 digit, 600 A kademesinde ±%1,5 ±5 digit olarak belirtilmiştir. 60–500 Hz aralığında datasheet'te verilen ek koşullar dikkate alınmalıdır. Crest factor değeri 500 A'da en fazla 3,0, 600 A'da en fazla 2,5'tir. Fluke 317 seçiminde yalnızca maksimum değer değil, beklenen nominal akım ve sinyal frekansı da değerlendirilmelidir.

DC akım ve gerilim ölçümü

Fluke 317 DC akımı 40,00 A ve 600,0 A kademelerinde ölçer. DC akım doğruluğu 40 A'da ±%1,6 ±6 digit, 600 A'da ±%1,5 ±5 digit düzeyindedir. 600,0 V AC ve 600,0 V DC gerilim kademeleri, elektrik panoları, besleme hatları ve cihaz girişlerinde temel gerilim kontrollerini destekler. AC gerilim çözünürlüğü 0,1 V, doğruluğu 20–500 Hz aralığında ±%1,5 ±5 digit; DC gerilim doğruluğu ise ±%1 ±4 digit olarak verilmiştir. Fluke 317 ile gerilim ölçerken test uçlarının doğru terminallere bağlanması ve devrenin güvenlik kategorisinin ölçümden önce kontrol edilmesi gerekir.

Direnç ve süreklilik kontrolü

Fluke 317 direnç ölçümünde 400,0 Ω ve 4000 Ω kademeleri kullanır. Bu kademeler sırasıyla 0,1 Ω ve 1 Ω çözünürlük sağlar; kablo, sigorta, bağlantı noktası ve düşük dirençli devrelerin kontrolünde pratik bir çözüm sunar. Süreklilik fonksiyonu yaklaşık 30 Ω eşiğinde sesli uyarı vererek bağlantının hızlı biçimde değerlendirilmesine yardımcı olur. Fluke 317 ile direnç ya da süreklilik ölçmeden önce test edilen devrenin enerjisiz bırakılması, kapasitörlerin boşaltılması ve paralel yolların sonuç üzerindeki etkisinin dikkate alınması önemlidir. Böylece ölçüm sonucu daha güvenilir ve tekrarlanabilir hale gelir.

True-RMS ölçümün saha avantajı

Güç elektroniği içeren modern yüklerde akım ve gerilim dalga şekilleri her zaman saf sinüs biçiminde olmayabilir. Sürücüler, anahtarlamalı güç kaynakları, LED aydınlatmalar ve benzeri elektronik yükler dalga şeklinde bozulma oluşturabilir. Fluke 317 True-RMS yaklaşımı, bu tür AC sinyallerin değerlendirilmesinde ortalama cevaplı ölçüm cihazlarına göre daha doğru yorum yapılmasına yardımcı olur. Fluke 317 kullanılırken ölçüm noktası, yük tipi, frekans ve beklenen değer birlikte değerlendirilmelidir. True-RMS ibaresi ölçümün her koşulda hatasız olduğu anlamına gelmez; datasheet'teki frekans aralığı, doğruluk, crest factor ve cihaz kategorisi sınırları korunmalıdır.

Ergonomi ve kullanım kolaylığı

Fluke 317 yaklaşık 234,0 x 75,0 x 34,8 mm ölçülerinde ve piller dahil yaklaşık 384 g ağırlığındadır. 37 mm çene açıklığı, birçok pano iletkeninin ve saha kablosunun çevresinden geçmeye yardımcı olur. Çene ile ölçüm yaparken yalnızca ölçülmek istenen tek iletken kavranmalı, çene tamamen kapanmalı ve iletkenin çevresinde güvenli çalışma mesafesi bırakılmalıdır. 6000 sayımlı arka aydınlatmalı ekran, düşük ışıklı pano ve makine alanlarında değerin okunmasını kolaylaştırır. Fluke 317 üzerinde veri tutma, otomatik kapanma ve düşük pil göstergesi gibi günlük kullanımı destekleyen işlevler bulunur. Cihaz 3 adet AAA IEC LR03 pil ile çalışır.

Saha servislerinde kullanım

Fluke 317; elektrik panolarında yük akımı kontrolü, motor beslemelerinde faz akımı karşılaştırması, HVAC ekipmanlarında kompresör ve fan devresi incelemesi, jeneratör çıkışlarında akım-gerilim kontrolü ve makine hatlarında bakım ölçümleri için uygundur. Fluke 317, özellikle 40 A kademesindeki düşük akım çözünürlüğü ile 600 A üst kademesini aynı cihazda isteyen teknisyenlere hitap eder. Ölçüm sonuçları bakım kayıtlarına aktarılırken cihazın kademesi, ölçüm tipi, frekans, ortam koşulu ve devrenin çalışma durumu not edilmelidir. Bu yaklaşım, tek bir ölçüm değerinden hatalı sonuç çıkarılmasını önlemeye yardımcı olur.

Güvenlik kategorisi ve doğru kullanım

Fluke 317 datasheet'inde IEC 61010-1 ve IEC 61010-2-032 standartları ile CAT III 600 V güvenlik kategorisi belirtilmiştir. Bu değerler cihazın tasarım ve test gerekliliklerini tanımlar; kullanıcının uygun eğitim, prosedür ve kişisel koruyucu ekipman sorumluluğunu ortadan kaldırmaz. Fluke 317 kullanmadan önce gövde, çene, test uçları ve yalıtım yüzeyleri gözle kontrol edilmelidir. Hasarlı kablo veya çatlak gövdeyle ölçüm yapılmamalıdır. Ölçüm kategorisi, gerilim seviyesi ve beklenen kısa devre enerjisi uygun değilse işlem durdurulmalıdır. Pens çenesinin açılması ve kapatılması sırasında çıplak iletkenlere temas edilmemelidir.

Satın alma öncesi kontrol listesi

Fluke 317 satın almadan önce ölçülecek AC ve DC akımın 600 A sınırı içinde olup olmadığı, 40 A kademesinde gereken hassasiyet, gerilim seviyesinin 600 V sınırına uygunluğu, iletken çapının 37 mm çene açıklığıyla uyumu ve çalışma ortamının sıcaklık aralığı kontrol edilmelidir. Ürün karşılaştırmasında yalnızca fiyat ve başlık bilgisine bakmak yerine üretici datasheet'i, garanti koşulu, kutu içeriği ve satıcı desteği incelenmelidir. Fluke 317 kutu içeriği; test uçları, yumuşak taşıma çantası, 3 adet AAA pil ve kullanıcı kılavuzu olarak belirtilmiştir. Satın alırken model kodunun FLUKE-317/ETA olarak doğrulanması ve ürünün orijinal olduğunun teyit edilmesi önerilir.

Öne çıkan teknik özellikler

• 40,00 A ve 600,0 A AC/DC akım kademeleri
• 40 A kademesinde 0,01 A çözünürlük
• 600,0 V AC ve DC gerilim ölçümü
• 400,0 Ω ve 4000 Ω direnç kademeleri
• Yaklaşık 30 Ω süreklilik eşiği ve sesli uyarı
• 6000 sayımlı, arka aydınlatmalı ekran
• 37 mm çene açıklığı
• CAT III 600 V güvenlik kategorisi
• 234,0 x 75,0 x 34,8 mm ölçüler ve yaklaşık 384 g ağırlık
• 3 adet AAA IEC LR03 pil ile çalışma

Sonuç

Fluke 317 True-RMS AC/DC Pensampermetre, düşük akım seviyelerinde hassas ölçüm, 600 A kapasite, 600 V gerilim ölçümü ve temel direnç-süreklilik işlevlerini kompakt bir saha cihazında bir araya getirir. Fluke 317; elektrik bakım ekipleri, servis teknisyenleri ve pano uygulamalarında çalışan profesyoneller için taşınabilir bir ölçüm çözümüdür. Doğru sonuç için cihazın kademesi, ölçüm kategorisi, iletken konumu, test uçlarının durumu ve datasheet'teki çalışma sınırları her işlemden önce kontrol edilmelidir.
