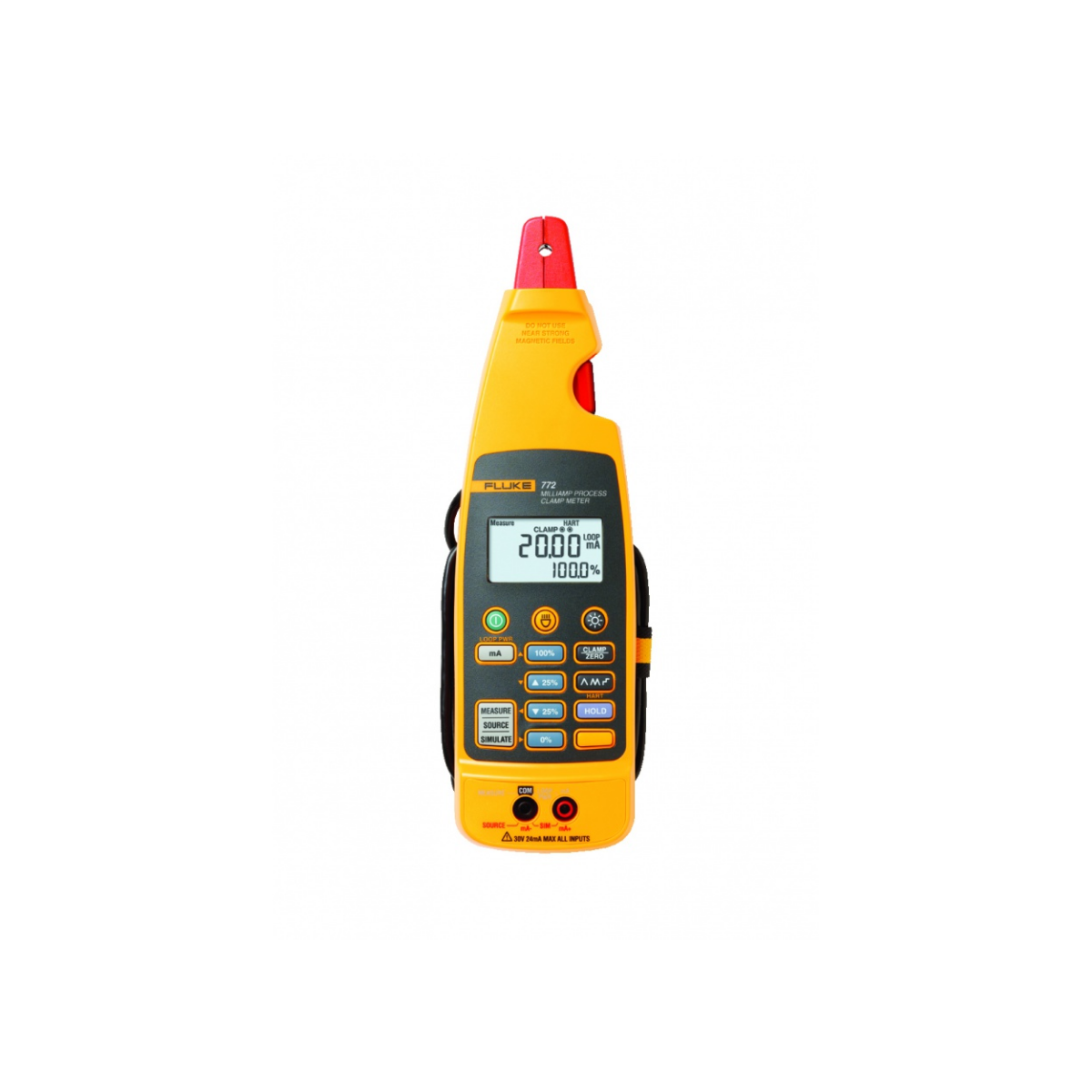

Fluke 772 mA Proses Pens Metre

Fluke 772, proses kontrol döngülerindeki mA sinyalini devreyi açmadan ölçmek ve gerekli durumlarda devre içine bağlanarak kaynaklamak veya simüle etmek için geliştirilmiş mA proses pens metresidir. Pens yapısı, transmitter çıkışı veya kontrol kablosu üzerinde hızlı ön inceleme yapmayı sağlar. Ön yüzdeki bağlantılar ise kalibrasyon sırasında 4–20 mA sinyalini kontrollü biçimde üretmeye yardım eder. Fluke 772, enstrümantasyon teknisyeninin günlük loop kontrolleri için odaklanmış ve taşınabilir bir araçtır.

Cihaz 0–20,99 mA aralığında yüzde 0,2 artı 5 sayım doğrulukla pens ölçümü yapar; 21,0–100,0 mA aralığında doğruluk yüzde 1 artı 5 sayım olarak verilir. Fluke 772 ile yüksek akımlı analog devreler ve düşük seviyeli proses sinyalleri aynı temel çalışma akışında kontrol edilebilir. Pensle ölçümde iletkenin çene içinde doğru konumlandırılması, komşu kabloların ayrılması ve çenenin tamamen kapanması sonuç kararlılığı için önemlidir.

Devreyi açmadan mA sinyali izleme

Fluke 772 çenesi yaklaşık 4,5 mm'ye kadar iletkenlerde kullanılabilir. Çenenin devreye seri bağlanmadan akım okuması yapması, çalışan bir proseste transmitter çıkışını veya analog kontrol sinyalini hızlıca kontrol etmeye yardımcı olur. Fluke 772 ile ölçüm yapılırken akımın gerçekten ölçülmek istenen iletkenden geçtiği doğrulanmalıdır; faz ve dönüş yolları birlikte kavranırsa net proses sinyali yerine toplam yük akımı okunabilir.

Pens üzerinden alınan değer ile kontrol odasındaki gösterge birbirinden farklıysa Fluke 772 kullanıcısı önce ölçüm noktasını, sinyal yönünü, kablo ekranlamasını ve prosesin çalışma koşulunu not etmelidir. Pens yöntemi, bağlantı sökmeden gözlem avantajı sağlar; loop'un tüm bileşenlerini kalibre etmek için uygun terminallerden devre içi ölçüm veya kaynaklama yapılması gerekebilir. Her iki yöntem aynı kabul kriteriyle değerlendirilmemelidir.

0–24 mA kaynak ve simülasyon

Fluke 772 0–24 mA aralığında akım kaynaklama ve simülasyon işlevleri sunar. Kaynak modunda cihaz bir analog girişe belirlenen akımı gönderir; simülasyon modunda harici loop beslemesi bulunan devrede transmitterin akım davranışını taklit eder. Fluke 772 ile 4 mA, 12 mA ve 20 mA gibi kontrol noktaları hızlıca uygulanabilir. Mod seçimi ve terminal bağlantısı yapılmadan önce test planındaki akım yönü okunmalıdır.

Fluke 772'nin 24 mA seviyesinde 1000 ohm'a kadar yükü sürmesi, uzun kablo ve birden fazla seri eleman içeren kontrol devrelerinde esneklik sağlar. Toplam yük direnci arttıkça kaynak gerilimi ihtiyacı da yükselir. Fluke 772 ile kaynaklama sırasında loop beslemesi, giriş kartı, gösterge ve bariyerin toplam direnci hesaplanmazsa cihaz hedef akımı oluşturamayabilir veya devre beklenmeyen alarm verebilir.

24 V loop besleme ile transmitter testi

Fluke 772 içinde 24 V loop besleme bulunur. Uygun iki telli transmitter devrelerinde harici güç kaynağı bulunmadığında bu özellik, temel ölçüm ve kalibrasyon bağlantısını sadeleştirir. Fluke 772 kullanıcısı transmitterin akım tüketimini, devre üzerindeki yükü ve kontrol girişinin izin verdiği besleme aralığını üretici verisiyle karşılaştırmalıdır. 24 V çıkış, her cihaz veya güvenlik bariyeri için otomatik uyumluluk anlamına gelmez.

Loop beslemesiyle çalışırken kablo uçlarında ters polarite, kısa devre ve harici gerilim bulunmadığı doğrulanmalıdır. Fluke 772, enerji kesme, kilitleme-etiketleme ve erişim sınırlandırma prosedürlerinin yerini almaz. Ölçümün kaynağı ve dönüş yolu açıkça belirlenir, kullanılan terminal ve mA modu forma yazılırsa bakım sonrasında sonuçların yeniden üretilmesi kolaylaşır.

Kalibrasyon sırasında gösterim ve ayar

Fluke 772, mA değerini ve açıklığın yüzde karşılığını görerek analog girişin alt ve üst sınırlarını karşılaştırmaya yardımcı olur. Kullanıcı sıfır, orta nokta ve span değerlerini uygulayıp kontrol cihazının gösterdiği değeri aynı tabloda kaydedebilir. Fluke 772 ile yapılan bu işlem, bir transmitterin sıfır/span ayarı, gösterge doğrulaması veya PLC analog kanalının ön kabul testi gibi farklı amaçlara uyarlanabilir.

Kaba ve ince ayar seçenekleri hedef sinyale yaklaşırken daha kontrollü değişim yapmayı sağlar. Fluke 772 ekranındaki akım değeri ile kontrol sistemindeki mühendislik birimi arasında fark varsa ölçekleme, filtreleme, kablo direnci veya giriş kartı çözünürlüğü incelenmelidir. Cihazın gösterdiği mA değeri, proses parametresinin kendisi değildir; doğru mühendislik birimine dönüşüm ayrıca doğrulanmalıdır.

Saha güvenliği ve dayanıklı yapı

Fluke 772, proses kontrol alanlarında uygun test prosedürleriyle kullanılmak üzere CAT III 1000 V ve CAT IV 600 V güvenlik kategorileriyle ilişkilendirilmiştir. Bu kategori bilgisi, cihazın elektriksel ortamda koruma seviyesini ifade eder; mA kaynaklama işlevi ile yüksek gerilim ölçümü aynı bağlantı yaklaşımı değildir. Fluke 772 ile çalışırken klemenslerin fiziksel yapısı, test kablosu izolasyonu, kişisel koruyucu ekipman ve erişim mesafesi birlikte değerlendirilmelidir.

Fluke 772 -10 °C ile 50 °C arasında çalışır, -25 °C ile 60 °C arasında saklanabilir ve IP40 koruma sınıfına sahiptir. Yaklaşık 59 × 38 × 212 mm ölçüleri ve 260 g ağırlığı, cihazın dar pano alanlarında ve servis çantasında taşınmasını kolaylaştırır. İki AA pil ile tipik çalışma süresi yaklaşık 40 saattir. Çene dışında 1 m düşme dayanımı, bakım sırasında oluşabilecek küçük taşıma darbelerine karşı destek sağlar.

Fluke 772 ve 773 arasındaki seçim

Fluke 772, mA ölçüm, kaynak, simülasyon ve 24 V loop beslemesi gereken temel proses kalibrasyonları için yeterli olabilir. Fluke 772 ile 0–10 V gerilim kaynaklama veya scaled mA çıkışı yapılmaz; bu işlevler gerekiyorsa 773 modelinin teknik kapsamı incelenmelidir. Seçimde yalnızca fiyat değil, sahadaki transmitter türleri, analog giriş yapısı, kaynak yükü ve ölçüm noktasına erişim biçimi dikkate alınmalıdır.

Fluke 772; akış, basınç, seviye ve sıcaklık transmitterlerinin ön kontrolünde, vana konumlandırıcı testlerinde, kontrol döngüsü arızalarının ayrıştırılmasında ve devreye alma çalışmalarında kullanışlıdır. Ölçüm verisiyle birlikte proses yükü, döngü beslemesi, kablo numarası ve kontrol odası değeri kaydedilirse bakım ekibi aynı arızayı tekrar araştırırken daha hızlı hareket eder. Pens yöntemi uygun olmadığında devre içi terminaller kullanılmalıdır.

Sonuç olarak Fluke 772, proses sinyalini hızlıca izlemek ve 4–20 mA döngülerini kaynaklama veya simülasyonla doğrulamak için kompakt bir mA kalibratörüdür. Fluke 772, 0–100 mA pens aralığı, 0–24 mA devre işlevleri, 24 V loop beslemesi ve iki AA pille uzun saha çalışmasını destekler. Fluke 772 doğru iletken, doğru terminal ve hesaplanmış loop yüküyle kullanıldığında otomasyon bakımında pratik ve izlenebilir sonuçlar sağlar.

• Fluke 772, 0–100 mA pens ölçümünü ve 0–24 mA devre içi test işlevlerini sunar.
• 0–24 mA ölçüm, kaynak ve simülasyon modlarıyla 24 V loop beslemesi bulunur.
• Yaklaşık 4,5 mm iletken kapasitesi, dar pano kablolarında erişilebilir ölçüm sağlar.
• 24 mA'da 1000 ohm'a kadar sürme kapasitesi, proses girişlerini test etmeye yardımcı olur.
• bu model yaklaşık 59 × 38 × 212 mm, 260 g ve iki AA pille yaklaşık 40 saat çalışır.
• bu model CAT III 1000 V/CAT IV 600 V, IP40 ve çene dışında 1 m düşme dayanımı sunar.
