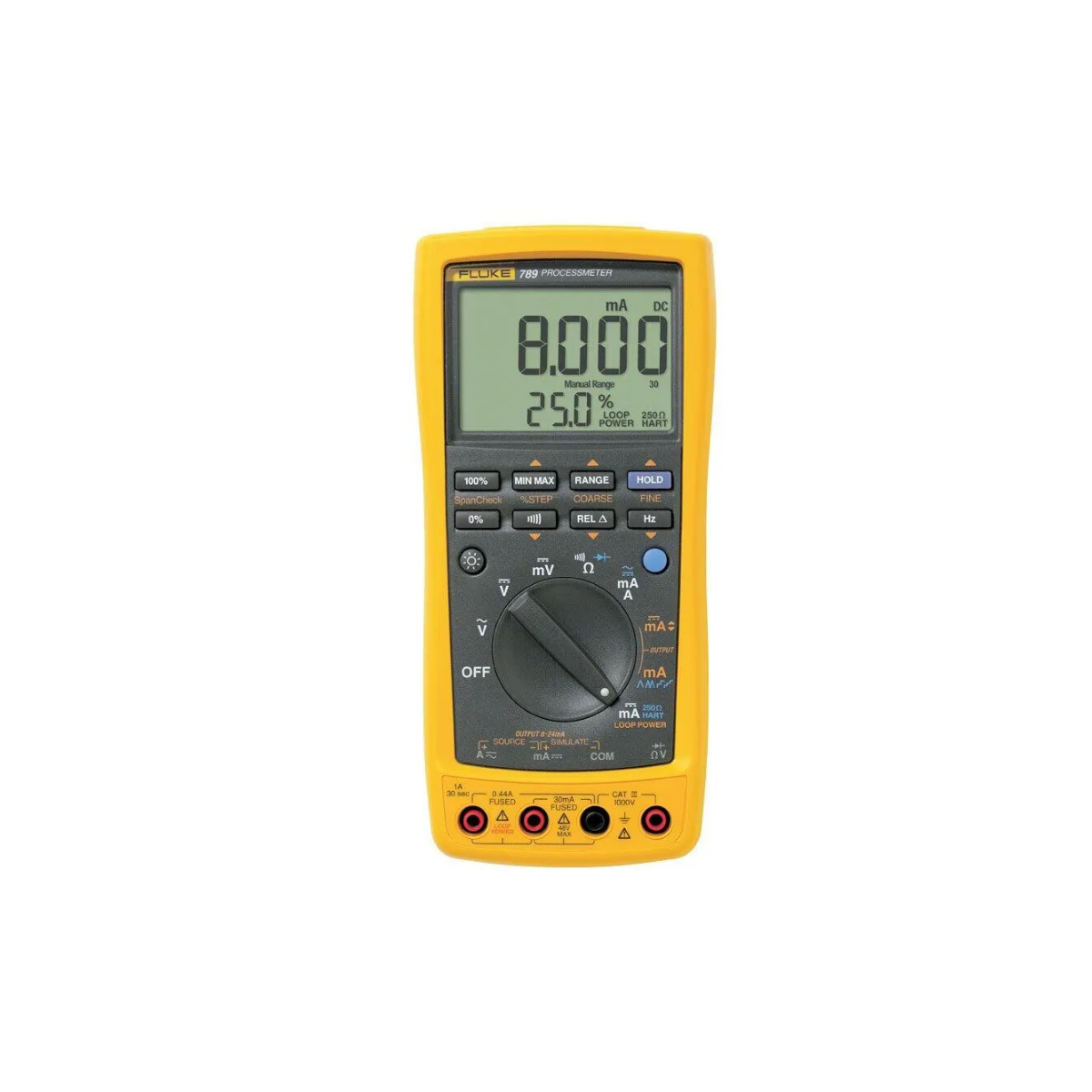

Fluke 789 ProcessMeter mA Devre Kalibratörü

Fluke 789, endüstriyel proses döngülerinde ölçüm, kaynaklama ve simülasyon işlemlerini tam özellikli bir dijital multimetreyle aynı gövdede birleştiren ProcessMeter cihazıdır. Enstrümantasyon teknisyeni için ana avantajı, 4–20 mA sinyalini kontrol ederken ayrıca gerilim, direnç, frekans, diyot ve süreklilik ölçümü yapabilmesidir. Cihaz, saha çantasında ayrı bir multimetre ve temel loop kalibratörü taşıma ihtiyacını azaltan bütünleşik bir sorun giderme yaklaşımı sunar.

Ürün, 0–30 mA aralığında hassas akım ölçümü ve 0–20 mA ya da 4–20 mA aralığında akım kaynaklama işlevi verir. Ölçüm ekranında mA değerinin yanında açıklığın yüzde oranı gösterilebilir; bu gösterim, transmitter çıkışını yüzde 0, yüzde 25, yüzde 50, yüzde 75 veya yüzde 100 gibi proses noktalarıyla karşılaştırmayı kolaylaştırır. Bu cihazla yapılan her testte döngünün besleme gerilimi, yük direnci ve bağlantı polaritesi birlikte değerlendirilmelidir.

4–20 mA ölçüm, kaynak ve simülasyon

Fluke 789, akımı devreden okuyarak transmitter çıkışının proses değerine karşılık gelip gelmediğini kontrol eder. Kaynak modunda cihaz, kontrol girişini belirlenen mA seviyesine sürer; simülasyon modunda ise harici loop beslemesi bulunan devrede transmitter gibi davranarak alıcı ekipmanın yanıtını incelemeye yardımcı olur. Cihaz üzerindeki yüzde 0 ve yüzde 100 düğmeleri, kalibrasyon sırasında uç değerleri hızlıca çağırmak için kullanışlıdır.

Kaynak çıkışının sürme kapasitesi 20 mA'da 1200 Ω olarak belirtilir; dahili 24 V devre beslemesi, uygun döngülerde ayrı güç kaynağı taşıma ihtiyacını azaltır. Ürünle yüksek empedanslı veya birden fazla seri eleman içeren loop test edilirken toplam yük hesabı yapılmalıdır. 24 V besleme her prosese otomatik olarak uygun değildir; cihaz, transmitter ve kontrol sisteminin teknik gereksinimleri bağlantı öncesinde karşılaştırılmalıdır.

HART devreleri için pratik çözüm

Cihaz içinde seçilebilir 250 Ω HART direnci bulunur. Bu direnç, HART haberleşmesi için gereken yük koşulunu oluşturmak amacıyla uygun devrelerde kullanılabilir ve teknisyenin yanında ayrıca direnç elemanı taşıma ihtiyacını azaltır. Fluke 789 bağlantısı yapılmadan önce loop beslemesinin kapatılması veya üreticinin izin verdiği test prosedürünün uygulanması gerekir; 250 Ω seçeneği yanlış bir devreye rastgele eklenmemelidir.

HART iletişimiyle ilgili bir sorun görüldüğünde cihaz, önce temel mA seviyesini ve loop beslemesini doğrulamak için kullanılabilir. Ardından kablo sürekliliği, seri yük ve transmitter bağlantısı kontrol edilir. Ürün, HART protokolünü tek başına yapılandıran bir el terminali değildir; seçilebilir direnç özelliği, ölçüm ve haberleşme testinin elektriksel koşullarını destekleyen yardımcı bir işlevdir.

True RMS multimetre işlevleri

Fluke 789, proses döngüsündeki elektriksel arızayı ayırmak için 1000 V'a kadar AC True RMS veya DC gerilim ölçümü, 40 MΩ'a kadar direnç, diyot ve süreklilik testleri sunar. DC gerilim doğruluğu yüzde 0,1 artı 1 LSD seviyesinde belirtilmiştir. Fluke 789 böylece yalnızca sinyal üreten bir kalibratör olarak kalmaz; güç kaynağının, sigortanın, kablo bağlantısının ve yük tarafının temel elektriksel kontrolünü de aynı saha ziyaretinde destekler.

Akım ölçümü için 0–1 A AC veya DC kademesi ve 0–30 mA hassas kademe bulunur. Fluke 789 frekansı 19,999 kHz'e kadar ölçebilir; bu işlev, bazı darbe veya frekans çıkışlı proses cihazlarında hızlı ön kontrol sağlar. Otomatik kademe, manuel kademe ve otomatik rampa seçenekleri farklı test senaryolarına uyum verir. Fluke 789 ekranındaki geniş iki seviyeli arka aydınlatma, pano içi ve düşük ışıklı bakım alanlarında okunabilirliği yükseltir.

Güvenlik, dayanıklılık ve saha ergonomisi

Fluke 789, CAT IV 600 V ve CAT III 1000 V ölçüm kategorilerine göre derecelendirilmiştir. Bu sınıf, cihazın uygun elektriksel ortamlarda kullanımı için koruma sağlar; doğru terminal seçimi, kişisel koruyucu ekipman, enerji izolasyonu ve test öncesi doğrulama yine kullanıcının sorumluluğundadır. Fluke 789 sigorta ve pil bölmelerine dışarıdan erişim sağlayacak biçimde tasarlanmıştır; bakım sırasında gövdeyi gereksiz yere açmadan temel değişimler yapılabilir.

Fluke 789 ölçüleri yaklaşık 50 × 100 × 203 mm, ağırlığı 610 g'dır. Dört AA alkalin pille çalışır; tipik ölçüm pil ömrü 140 saat, 20 mA kaynak kullanımında tipik süre 10 saat olarak verilir. Fluke 789, -20 °C ile 55 °C arasında çalışmaya, -40 °C ile 60 °C arasında saklamaya ve 1 m düşme testine uygun belirtilmiştir. Saha çantasında yedek pil ve uygun test uçları bulundurmak sürekliliği artırır.

Fluke Connect ve kalibrasyon seçenekleri

Fluke 789, isteğe bağlı IR3000FC modülüyle Fluke Connect mobil uygulamasının kablosuz veri kaydı işlevine bağlanabilir. Modül ürünün standart kutu içeriğine dahil değildir; satın alma ve ülke uyumluluğu ayrıca doğrulanmalıdır. Fluke 789 ile bağlantılı kayıt kullanıldığında mA değerleri, yüzde oranı ve saha notları daha sonra ekip içinde paylaşılabilir. Kablosuz özellik, ölçüm ucunun doğru bağlanması veya elektriksel güvenlik prosedürünün yerine geçmez.

İzlenebilir kalibrasyon sertifikasına ihtiyaç duyan işletmeler için Fluke 789 CAL varyantı tercih edilebilir. Standart Fluke 789 kutusunda cihaz, TL71 güvenlik tasarımlı test uçları, AC175 timsah tipi klips, dört AA pil, hızlı referans kılavuzu ve güvenlik bilgileri bulunur. Fluke 789 seçilirken standart sürüm, kalibrasyon sertifikalı sürüm ve opsiyonel IR3000FC modülünün ayrı ürün kalemleri olabileceği dikkate alınmalıdır.

Hangi uygulamalarda kullanılmalı?

Fluke 789; proses transmitter'ları, kontrol vanaları, PLC analog girişleri, akış ve basınç döngüleri, sıcaklık transmitter'ları ve saha junction box kontrolleri için uygundur. Fluke 789, 4–20 mA sinyalin kaynağını takip etmek, loop beslemesini doğrulamak, yük altında akım düşümünü görmek ve kontrol sisteminin giriş tepkisini sınamak isteyen teknisyenlere yöneliktir. Kaynak veya simülasyon yapılmadan önce bağlı ekipmanın test akımından etkilenmeyeceği doğrulanmalıdır.

Bir proses arızasında Fluke 789 ile izlenecek sıra; besleme gerilimi, loop akımı, transmitter çıkışı, kablo sürekliliği, yük direnci ve kontrol sistemi girişi şeklinde kurulabilir. Fluke 789 aynı cihaz içinde bu adımların çoğunu desteklediği için arızayı yalnızca tek bir mA değerine bakarak yorumlama riskini azaltır. Sonuçlar proses koşulu, ölçüm noktası ve kullanılan modla birlikte kaydedilirse tekrar eden arızaların karşılaştırılması kolaylaşır.

Sonuç olarak Fluke 789, mA loop kalibrasyonu ile yüksek gerilimli temel multimetre kontrollerini tek bir saha aracında birleştirir. Fluke 789, 4–20 mA kaynak ve simülasyon, dahili 24 V besleme, seçilebilir 250 Ω HART direnci, yüzde gösterimi ve CAT IV 600 V güvenlik sınıfıyla enstrümantasyon bakımını hızlandırır. Fluke 789 doğru yük hesabı ve güvenli bağlantı prosedürüyle kullanıldığında proses devrelerinde ölçümden kalibrasyona uzanan izlenebilir bir çalışma akışı sağlar.

• Fluke 789, True RMS multimetre ile mA loop kalibratörünü aynı gövdede birleştirir.
• 0–30 mA hassas ölçüm ve 0–20 mA veya 4–20 mA kaynak/simülasyon modları sunar.
• Dahili 24 V loop beslemesi ve seçilebilir 250 Ω HART direnci bulunur.
• 20 mA'da 1200 Ω sürme kapasitesi, yüzde akım gösterimi ve otomatik rampa desteklenir.
• 1000 V AC/DC gerilim, 40 MΩ direnç, frekans, diyot ve süreklilik ölçümleri yapılabilir.
• Fluke 789 için CAT IV 600 V / CAT III 1000 V ve isteğe bağlı IR3000FC bağlantısı belirtilmiştir.
