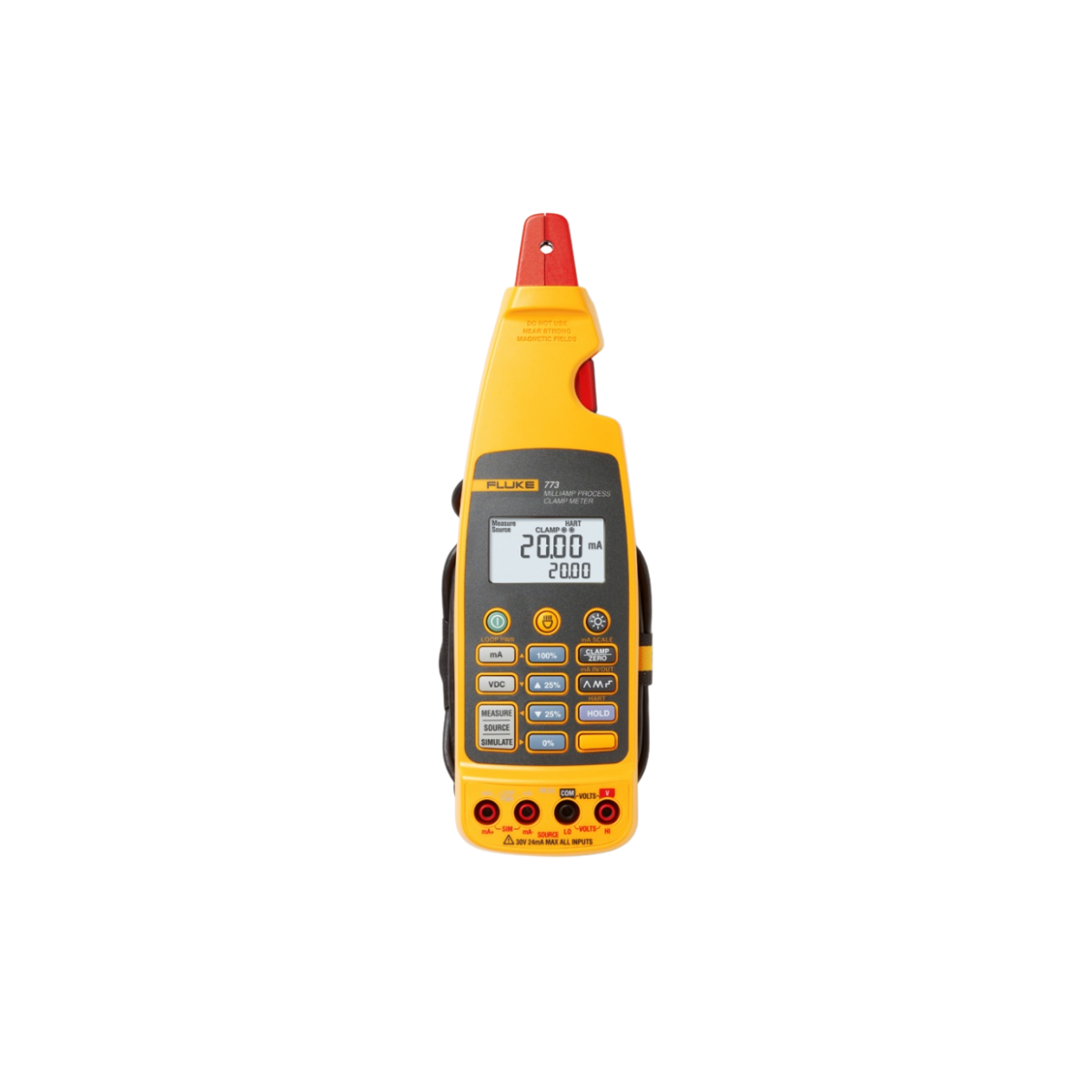

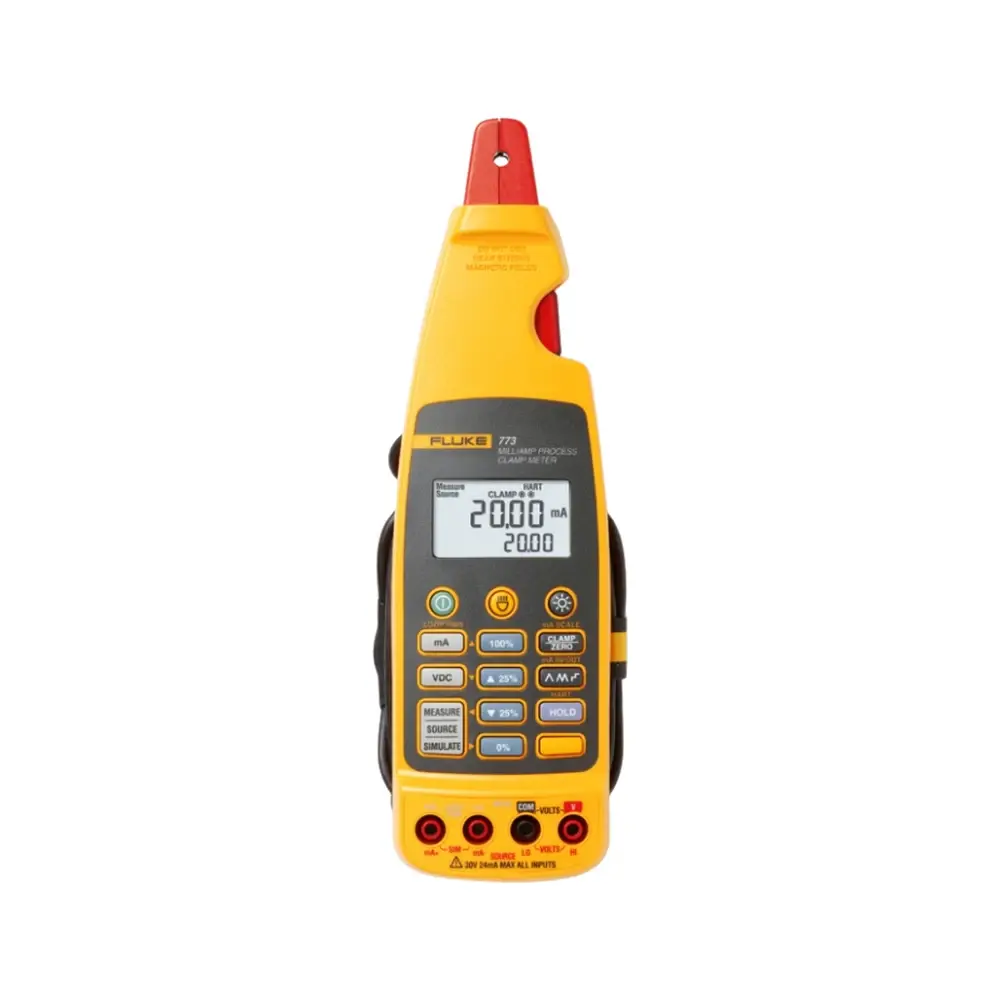

Fluke 773 mA Proses Pens Metre ve Kalibratör

Fluke 773, proses otomasyonu ve enstrümantasyon devrelerinde mA sinyalini devreyi açmadan kontrol etmek, gerektiğinde kaynaklamak veya simüle etmek için tasarlanmış pens tipi kalibratördür. Cihazın çenesi dar iletkenlerde akım ölçümünü kolaylaştırırken ön yüzdeki terminaller, transmitter ve kontrol döngüsü üzerinde daha kapsamlı kalibrasyon işlemleri yapmaya izin verir. Fluke 773, mA ölçümünü ve saha sinyali üretimini aynı gövdede birleştirerek teknisyenin arıza noktasına daha az ekipmanla gitmesini sağlar.

Fluke 773 ile 0–20,99 mA aralığında pens üzerinden ölçüm yapılabilir; 21,0–100,0 mA bölgesi de yüksek akımlı kontrol ve sürücü devrelerini incelemek için kullanılabilir. Pens ölçümünde belirtilen doğruluk ilk aralıkta yüzde 0,2 artı 5 sayım, üst aralıkta yüzde 1 artı 5 sayımdır. Fluke 773 seçilirken ölçülecek akımın darbe, gürültü ve iletken geometrisi değerlendirilmelidir; her devreyi açmadan ölçmek mümkün olmayabilir.

Pens üzerinden hızlı mA kontrolü

Fluke 773 çenesinin yaklaşık 4,5 mm iletken kapasitesi, ince kontrol kablolarındaki mA sinyalini terminalleri ayırmadan gözlemlemeye yardımcı olur. Bu yöntem özellikle çalışan bir proseste transmitter çıkışını, vana konumlandırıcı sinyalini veya analog PLC girişini hızlıca karşılaştırmak için değerlidir. Fluke 773 ile pens iletken etrafında tamamen kapanmalı ve komşu iletkenlerin manyetik etkisi mümkün olduğunca azaltılmalıdır.

Pens ölçümü, devre içine seri bağlanmadan yapılan bir ön kontroldür. Fluke 773 ile elde edilen değer beklenenden farklıysa önce iletkenin doğru seçildiği, sinyal yönünün, ekranlama düzeninin ve prosesin o anda hangi yükte çalıştığı doğrulanmalıdır. Bir transmitterin gerçek çıkışı ayrıca devre içine bağlanarak kontrol edilecekse uygun terminaller, loop beslemesi ve yük direnci prosedüre göre hazırlanmalıdır.

0–24 mA ölçüm, kaynak ve simülasyon

Fluke 773, 0–24 mA aralığında akımı ölçebilir, kaynaklayabilir veya simüle edebilir. Ölçüm modu mevcut loop akımını okur; kaynak modu kontrol sistemine belirli bir mA seviyesi gönderir; simülasyon modu ise harici besleme bulunan devrede transmitter davranışını taklit etmeye yardımcı olur. Fluke 773 ile mod seçimi yapılmadan önce kablo uçlarının, beslemenin ve cihazın hangi terminale bağlanacağı mutlaka iki kez kontrol edilmelidir.

Kaynak ve simülasyon işlemlerinde 0, 25, 50, 75 ve 100 yüzde değerlerini çağırmak, kalibrasyon noktalarını hızlıca uygulamayı sağlar. Fluke 773, 24 mA seviyesinde 1000 ohm'a kadar yükü sürmek için belirtilmiştir. Toplam loop empedansı bu sınırı aşıyorsa çıkış doyuma ulaşabilir veya hedef akım oluşmayabilir. Bu nedenle kablo, gösterge, bariyer ve kontrol girişinin dirençleri test planına dahil edilmelidir.

Gerilim kaynağı ve scaled mA çıkışı

Fluke 773 modelinin önemli farklarından biri 0–10,00 V DC aralığında gerilim kaynaklayabilmesidir. Bu özellik, gerilim kontrollü analog girişlerin ve dönüştürücülerin ön testinde ayrı bir sinyal kaynağı taşıma ihtiyacını azaltır. Kaynak çıkışı en fazla 2 mA sürülebilir; Fluke 773 ile bağlanacak cihazın giriş empedansı ve izin verilen gerilim aralığı uygulama öncesinde kontrol edilmelidir.

Cihaz 0–30,00 V DC gerilimi de ölçebilir ve doğruluk değeri yüzde 0,2 artı 2 sayım olarak verilir. Fluke 773, scaled mA çıkışıyla ölçülen akımı orantılı bir çıkış sinyaline dönüştürerek uzak bir gösterge veya kayıt sistemiyle karşılaştırma yapılmasına yardımcı olur. Bu çıkış bir proses kontrolünün yerine geçmez; hangi ölçek katsayısının kullanıldığı rapora açıkça yazılmalıdır.

24 V loop beslemesi ve saha bağlantısı

Fluke 773 içinde 24 V loop beslemesi bulunur. Harici beslemesi olmayan uygun iki telli transmitter devrelerinde bu özellik, ölçüm ve kaynaklama öncesi temel devreyi ayağa kaldırmayı kolaylaştırır. Fluke 773 kullanılırken transmitterin akım tüketimi, seri direnç ve kontrol sisteminin giriş sınırı hesaplanmalıdır. 24 V besleme her saha cihazına otomatik olarak uymaz; bağlantı şeması ve üretici verisi esas alınmalıdır.

Fluke 773 ile loop kontrolünde önce enerjinin güvenli biçimde izole edildiği veya test prosedürünün izin verdiği bağlantı yapısının kurulduğu doğrulanmalıdır. Terminallerde yanlış polarite, kısa devre veya beklenmeyen harici gerilim bulunması cihazın sigortasını ve test edilen ekipmanı etkileyebilir. Fluke 773, bağlantı güvenliği ve kilitleme-etiketleme prosedürünün yerine geçen bir otomasyon aracı değildir.

Doğruluk, ekran ve kalibrasyon akışı

Fluke 773, mA değerini ve kaynaklanan sinyalin yüzde karşılığını aynı çalışma akışında değerlendirmeye yardımcı olur. Teknisyen 4 mA, 12 mA ve 20 mA noktalarını uygulayarak bir analog girişin alt, orta ve üst ölçek tepkisini karşılaştırabilir. Fluke 773 ölçüm sonuçları, kullanılan kaynak modu, yük direnci, besleme gerilimi ve kontrol sistemindeki gösterge değeriyle birlikte kayıt altına alınırsa kalibrasyon raporu daha izlenebilir olur.

Kademeli ve ince ayar kontrolleri, hedef değere yaklaşırken sinyal değişimini kontrollü yapmayı sağlar. Fluke 773 ile bir transmitterin sıfır ve span ayarı yapılacaksa cihazın ölçüm doğruluğu kadar proses cihazının kalibrasyon talimatı da izlenmelidir. Hedef değer ile ekrandaki değerin farkı; kablo direnci, loop beslemesi, giriş filtresi veya kontrol kartı çözünürlüğünden kaynaklanabilir.

Güvenlik, gövde ve çalışma koşulları

Fluke 773, kontrol devrelerinde kullanılmak üzere CAT III 1000 V ve CAT IV 600 V güvenlik kategorileriyle ilişkilendirilen bir saha cihazıdır. Bu sınıf, uygun ölçüm noktasında geçici aşırı gerilimlere karşı koruma seviyesini tanımlar; mA terminallerinde kaynak modunun oluşturduğu sinyal, pens çenesinin mekanik sınırı ve kullanılan test uçlarının sınıfı ayrıca incelenmelidir. Fluke 773 ile enerji altında yapılan her çalışma yetkili personel ve uygun kişisel koruyucu ekipman gerektirir.

Cihaz -10 °C ile 50 °C arasında çalışır, -25 °C ile 60 °C arasında saklanabilir ve IP40 gövdeye sahiptir. Fluke 773 yaklaşık 44 × 70 × 246 mm ölçüsünde ve 410 g ağırlığındadır; dört AA pille çalışır. 12 mA kaynak ve 500 ohm yük koşulunda tipik kullanım süresi yaklaşık 12 saat olarak verilir. Çene kısmı dışında 1 m düşme dayanımı, günlük bakım taşımalarında ek koruma sağlar.

Hangi proses uygulamalarında tercih edilmeli?

Fluke 773; akış, basınç, seviye ve sıcaklık transmitterlerinin çıkış kontrolünde, vana pozisyonlayıcı testlerinde, PLC analog giriş doğrulamasında ve kontrol odasından saha kabinine kadar uzanan loop arızalarının araştırılmasında kullanılabilir. Fluke 773 seçilirken pens ölçümü, 0–24 mA kaynak ve simülasyon, 0–10 V kaynak, 24 V besleme ve scaled mA çıkışının gerçekten gerekli olup olmadığı belirlenmelidir.

Fluke 773 ile yalnızca tek bir değeri okumak yerine, sahadaki transmitter çıkışı ile kontrol sisteminin gördüğü değeri aynı test planında karşılaştırmak daha anlamlıdır. Ölçüm noktası, proses yükü, terminal bağlantısı ve alarm durumu not edilirse tekrar eden arızaların kök neden analizi kolaylaşır. Daha basit mA kaynaklama yeterliyse 772 gibi gerilim kaynaklama işlevi olmayan daha odaklı bir model değerlendirilebilir.

Sonuç olarak Fluke 773, pens üzerinden mA ölçümünü, devre içi kaynaklama ve simülasyonu, 24 V loop beslemesini ve 0–10 V gerilim kaynağını bir araya getiren profesyonel bir proses kalibratörüdür. Fluke 773, scaled mA çıkışı ve 0–30 V DC ölçümü sayesinde analog sinyal zincirinin farklı noktalarını karşılaştırmayı da destekler. Fluke 773 doğru yük hesabı, terminal seçimi ve güvenli bağlantı prosedürüyle kullanıldığında enstrümantasyon bakımını hızlandırır.

• Fluke 773, 0–100 mA pens ölçümünü ve 0–24 mA devre içi test işlevlerini birleştirir.
• 0–24 mA ölçüm, kaynak ve simülasyon modları ile 24 V loop beslemesi bulunur.
• 0–10,00 V DC kaynak ve 0–30,00 V DC ölçüm, 773 modelini 772'den ayırır.
• Scaled mA çıkışı, ölçülen akımın orantılı bir sinyalle izlenmesine yardımcı olur.
• Yaklaşık 4,5 mm iletken çapı, 44 × 70 × 246 mm gövde ve 410 g ağırlık belirtilmiştir.
• bu model CAT III 1000 V/CAT IV 600 V, IP40, dört AA pil ve 1 m düşme dayanımı sunar.
