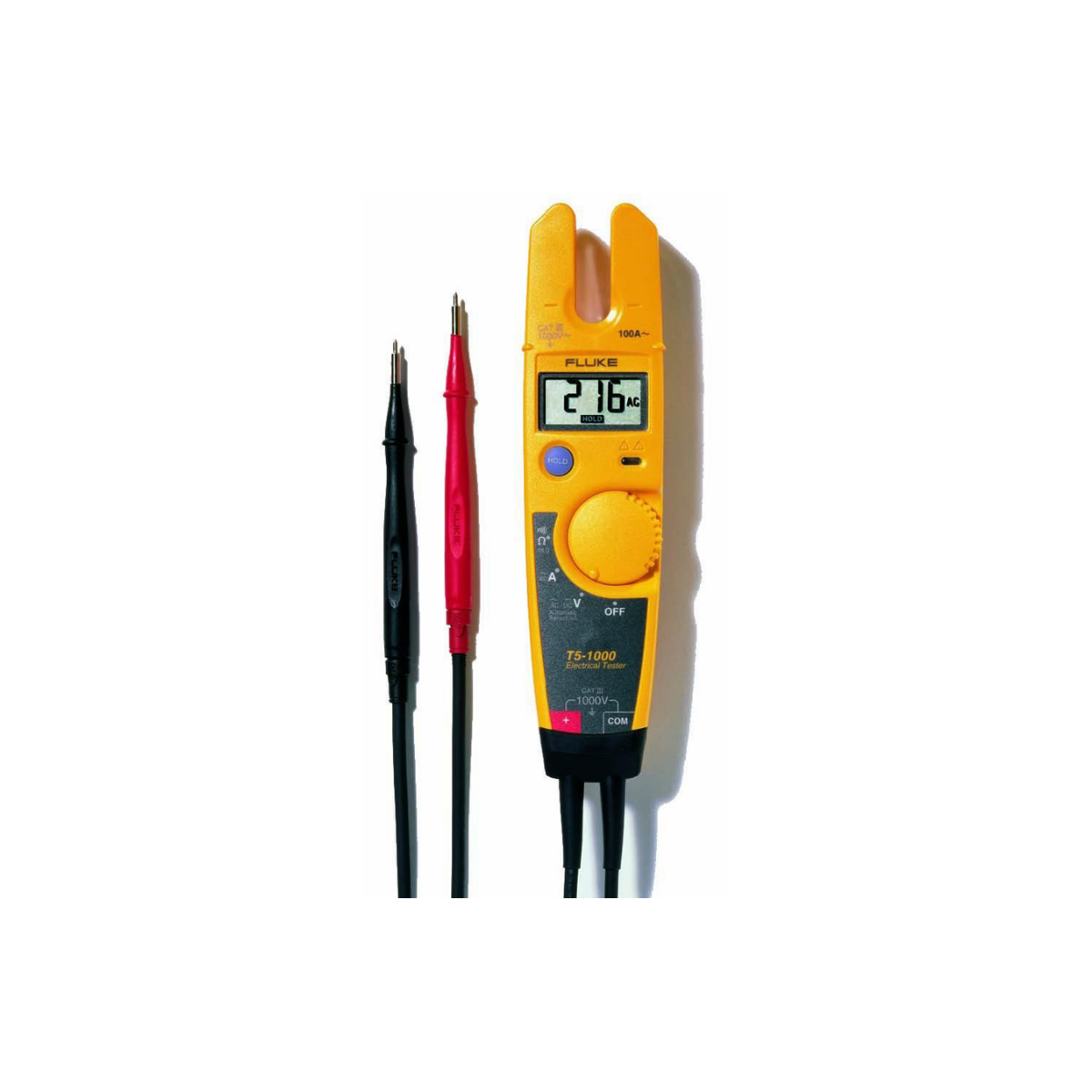

Fluke T5-1000 Voltaj, Süreklilik ve Akım Test Cihazı

Fluke T5-1000, elektrik bakımında gerilim, süreklilik, direnç ve akım kontrollerini tek elde birleştiren kompakt bir test cihazıdır. Sahada yalnızca volt, ohm veya akım fonksiyonunu seçmek yeterlidir; cihaz ilgili ölçüm yaklaşımını kullanarak hızlı bir geri bildirim verir. Fluke T5-1000 özellikle pano, motor, priz, dağıtım hattı ve makine bağlantılarında günlük arıza bulma işlerini sadeleştirmek için tasarlanmıştır.

Fluke T5-1000 AC veya DC gerilimi otomatik olarak seçerek 1000 V seviyesine kadar ölçüm yapar. Bu özellik, farklı besleme tiplerinin bulunduğu servis çalışmalarında kademeyi sürekli değiştirme ihtiyacını azaltır. Ancak otomatik seçim, doğru ölçüm noktalarının belirlenmesi ve uygun güvenlik kategorisinin seçilmesi sorumluluğunu ortadan kaldırmaz. Fluke T5-1000 ile ölçüme başlamadan önce tesisin nominal gerilimi, ölçüm kategorisi ve test uçlarının yalıtımı kontrol edilmelidir.

OpenJaw ile devreyi kesmeden 100 A akım ölçümü

Fluke T5-1000 üzerindeki OpenJaw tasarımı, iletkeni devreden sökmeden 100 A AC seviyesine kadar akımı ölçmeye yardımcı olur. Bu yaklaşım, kabloyu seri bağlamak için bağlantıyı açmanın mümkün olmadığı veya gereksiz olduğu pano ve makine kontrollerinde zaman kazandırır. 12,9 mm çene açıklığı, uygun kablo boyutunun seçilmesini gerektirir. Akım ölçerken yalnızca tek iletken çeneden geçirilmelidir; faz ve nötr birlikte alınırsa manyetik alanlar birbirini etkileyebilir ve okuma doğru olmayabilir.

Fluke T5-1000 akım fonksiyonu ortalama yanıtlı bir ölçüm yaklaşımı kullanır. Şebekeye yakın sinüs dalgalarında sonuçlar pratik olarak kullanılabilir; frekans kontrollü sürücüler, anahtarlamalı güç kaynakları ve doğrusal olmayan yüklerde dalga şekli bozulabilir. Böyle bir sistemde True RMS gereksinimi ayrıca değerlendirilmelidir. Fluke T5-1000, doğru kullanım alanında hızlı bir akım göstergesi sunar; tüm karmaşık dalga şekilleri için genel amaçlı True RMS multimetre yerine geçmez.

Gerilim, direnç ve süreklilik kontrolleri

Fluke T5-1000 1000 V AC/DC gerilim, 1000 Ω direnç ve süreklilik testi yapar. Süreklilik sesli uyarısı direnç 25 Ω değerinin altına indiğinde açılır, 400 Ω üzerinde kapanır. Bu histerezis, sınır çevresindeki küçük değişimlerde uyarının sürekli açılıp kapanmasını azaltır. 30 V AC seviyesinde garanti edilen gerilim LED'i, ölçüm sırasında enerji bulunduğuna dair görsel geri bildirim sağlar. Fluke T5-1000 ile ölçülen direnç, devrenin enerjisiz ve uygun şekilde izole edilmiş olması şartıyla yorumlanmalıdır.

Fluke T5-1000 SlimReach test probu uçlarına sahiptir. Çıkarılabilen uçlar dar klemenslerde ve gömülü bağlantı noktalarında daha kontrollü temas sağlar. Kablo uçlarındaki erkek banana fişler, uygun Fluke klips ve prob aksesuarlarının takılmasına imkân verir. Test iletkenleri cihazın arkasında düzenli biçimde saklanabildiğinden, Fluke T5-1000 alet çantasında kablo karmaşasını azaltır. Opsiyonel H5 kılıfı ile cihaz kemerde taşınabilir.

Güvenlik kategorisi ve saha dayanımı

Fluke T5-1000, 1000 V AC/DC CAT III ve 600 V AC/DC CAT IV güvenlik sınıflarıyla yüksek enerjili elektrik ortamlarında ölçüm sınırlarını tanımlar. Bu sınıflar cihazın her devrede sınırsız biçimde kullanılabileceği anlamına gelmez; ölçüm noktası, geçici aşırı gerilim ihtimali, enerji seviyesi ve kişisel koruyucu ekipman birlikte değerlendirilmelidir. Fluke T5-1000 üç metre düşmeye dayanacak şekilde tasarlanmış sağlam bir gövdeye sahiptir. Su ve toz dayanımı bilgisi, cihazın üretici sınırları dışında ıslak veya iletken kirli ortamda bırakılmasını haklı çıkarmaz.

Fluke T5-1000 iki AA pil ile çalışır. Üretici verisine göre çinko klorid pillerle yaklaşık 200 saat, alkalin pillerle yaklaşık 400 saat kullanım mümkündür. Otomatik kapanma özelliği, saha çantasında unutulan cihazın pil tüketimini azaltır. Düşük pil göstergesi görüldüğünde ölçüm güvenilirliği için piller yenilenmeli ve test uçlarının uçlarında çatlak veya gevşeme olup olmadığı kontrol edilmelidir.

Fluke T5-1000 kimler için uygundur?

Fluke T5-1000; elektrik tesisatçıları, pano montaj ekipleri, bakım teknisyenleri, HVAC servisleri, üretim tesisleri ve makine devreye alma ekipleri için uygundur. Gerilim yokluğu ön kontrolü, besleme gerilimi doğrulaması, motor akımı gözlemi, sigorta ve kablo sürekliliği, düşük dirençli bağlantı kontrolü ve saha arızalarının ilk taraması başlıca kullanım alanlarıdır. Fluke T5-1000 seçilirken 1000 V kapasite, 100 A OpenJaw, 1000 Ω direnç, SlimReach uçlar ve CAT III/CAT IV sınıfları birlikte incelenmelidir.

Fluke T5-1000 ile çalışırken temassız veya tek iletken çene ölçümü ile test uçlu gerilim ölçümünü birbirine karıştırmamak gerekir. OpenJaw akım ölçümü devreyi kesmeden yapılır; direnç ve süreklilik fonksiyonlarında ise devrenin enerjisi kesilmelidir. Fluke T5-1000, bu temel prosedürlere uyulduğunda hızlı karar vermeyi sağlayan, taşınabilir ve çok yönlü bir elektrik test cihazıdır.

Sonuç olarak Fluke T5-1000, 1000 V gerilim kapasitesini devreyi kesmeden 100 A akım kontrolü ve otomatik AC/DC seçimiyle birleştirir. Fluke T5-1000, her ölçümü ayrı bir cihazla yapma ihtiyacını azaltır ve sahadaki temel elektrik kontrollerini tek gövdede toplar. Doğrusal olmayan yüklerde True RMS gereksinimi ayrıca incelendiğinde cihazın kullanım sınırı doğru biçimde belirlenebilir.

• 1000 V AC/DC gerilim ve 1000 Ω direnç ölçümü yapar.
• OpenJaw tasarımıyla devreyi kesmeden 100 A AC akım ölçümünü destekler.
• AC/DC gerilim türünü otomatik seçer ve süreklilik için sesli uyarı verir.
• Çıkarılabilir SlimReach test probu uçları ve aksesuar klips uyumluluğu sunar.
• 1000 V CAT III ve 600 V CAT IV güvenlik sınıflarına göre korunur.
• 3 metre düşme dayanımı, otomatik kapanma, iki AA pil ve opsiyonel kemer kılıfı bulunur.
