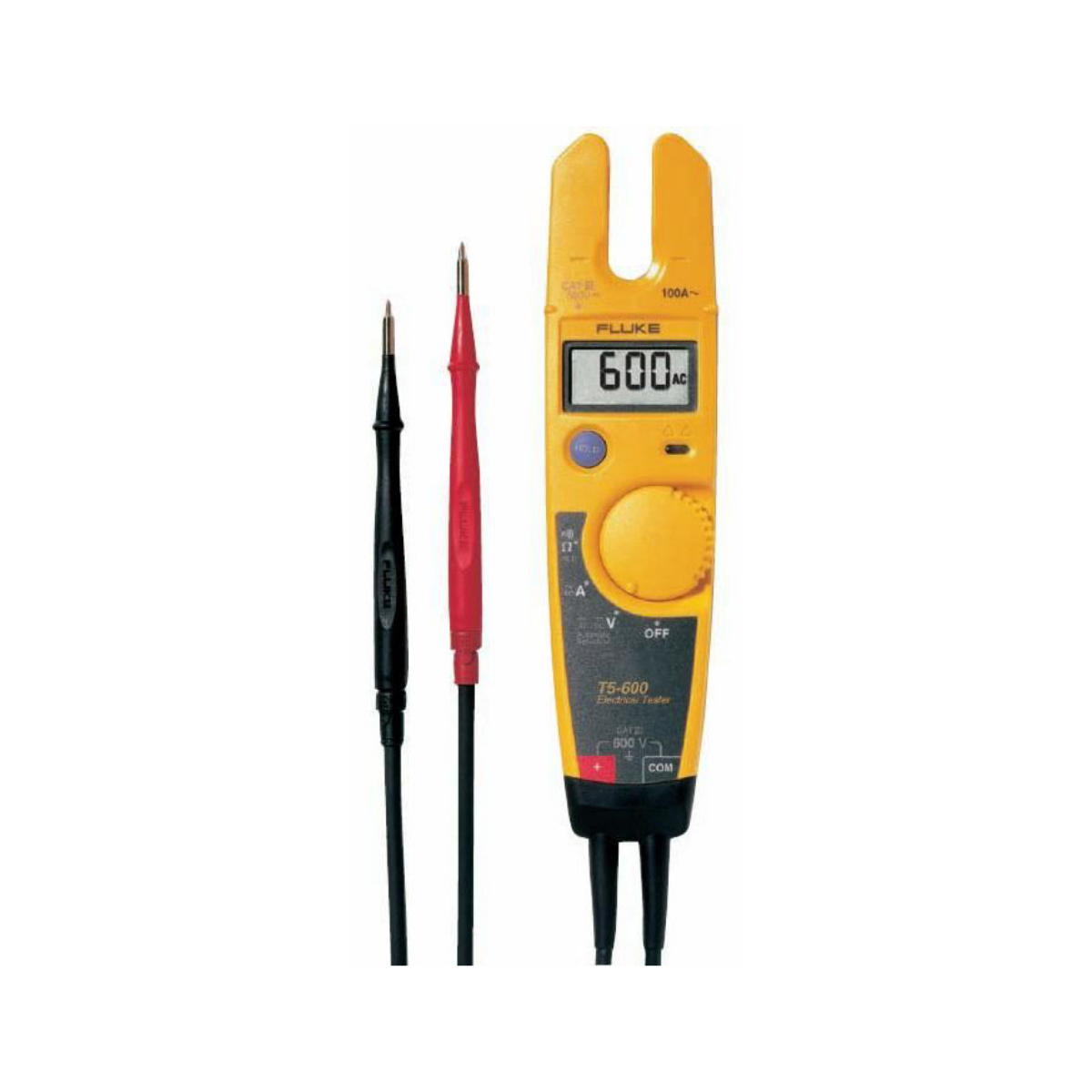

Fluke T5-600 Voltaj, Süreklilik ve Akım Test Cihazı

Fluke T5-600, elektrik ve HVAC servislerinde temel gerilim, akım, direnç ve süreklilik kontrollerini hızlandırmak için tasarlanmış kompakt bir test cihazıdır. Tek gövdede toplanan fonksiyonlar, teknisyenin farklı ölçümler için sürekli cihaz değiştirmesini azaltır. Fluke T5-600 ile volt, ohm veya akım fonksiyonu seçildiğinde cihaz uygun ölçüm yaklaşımını kullanır ve sonuç sahada kolay okunabilecek biçimde gösterilir.

Fluke T5-600 AC veya DC gerilimi otomatik olarak seçer ve 600 V seviyesine kadar ölçüm yapar. Konut, ticari bina, makine ve genel bakım uygulamalarında farklı besleme tiplerini kontrol ederken bu otomatik seçim pratiklik sağlar. Ölçüm kategorisi CAT III 600 V ile sınırlıdır; cihaz daha yüksek enerji seviyeli veya farklı kategorideki devrelerde kullanılmamalıdır. Fluke T5-600 ile temaslı gerilim ölçümünden önce test uçları, prob kapakları ve cihaz girişleri dikkatle incelenmelidir.

OpenJaw tasarımıyla 100 A AC akım kontrolü

Fluke T5-600 OpenJaw akım sensörüyle devreyi açmadan 100 A AC seviyesine kadar akım ölçmeye yardımcı olur. Bu özellik, çalışan bir motorun veya besleme kablosunun yükünü gözlemlemek için bağlantıyı seri açma ihtiyacını ortadan kaldırır. 12,9 mm çene açıklığı ve 1/0 THHN kabloya kadar belirtilen kullanım, iletken boyutunun ölçümden önce kontrol edilmesini gerektirir. Fluke T5-600 çenesinden yalnızca tek akım taşıyan iletken geçirilmelidir; birden fazla karşıt iletken birlikte alınırsa net manyetik alan azalabilir.

Fluke T5-600 AC akım ölçümünde ortalama yanıtlıdır. Sinüs dalgasına yakın yüklerde elektriksel bakım için kullanılabilir sonuç verir; sürücü çıkışı, elektronik güç kaynağı veya keskin dalga şekilleri gibi doğrusal olmayan yüklerde True RMS cihaz tercih edilmelidir. Fluke T5-600 bu ayrım bilinerek kullanıldığında hızlı yük kontrolü ve arıza ön taraması için verimli bir yardımcıdır.

600 V gerilim, 1000 Ω direnç ve süreklilik

Fluke T5-600 600 V AC gerilim, 600 V DC gerilim, 100 A AC akım ve 1000 Ω direnç kademelerine sahiptir. Direnç çözünürlüğü 1 Ω'dur ve üretici doğruluğu ±(%1 + 2 sayım) olarak belirtilir. Süreklilik sesli uyarısı direnç 25 Ω altına indiğinde açılır, 400 Ω üzerinde kapanır. Fluke T5-600 üzerindeki gerilim LED'i 30 V AC seviyesinde garanti edilen görsel bir uyarı sağlar; bu gösterge, kesin gerilim yokluğu prosedürünün yerine geçmez.

Fluke T5-600 çıkarılabilir 4 mm prob kapaklarıyla dar ve gömülü bağlantı noktalarında çalışmayı kolaylaştırır. SlimReach uçları, elektrik panolarındaki birbirine yakın klemenslerde daha kontrollü temas sağlamak üzere tasarlanmıştır. Test uçları cihazın arkasındaki saklama alanına yerleştirilebilir. Fluke T5-600 için AC220 gibi SureGrip klipsler, uygun kılıf ve T5 aksesuar kitleri seçilebilir; aksesuarın ölçüm kategorisi ve mekanik uyumluluğu ayrıca kontrol edilmelidir.

Sahada güvenli ve dayanıklı kullanım

Fluke T5-600, 3 metre düşmeye dayanacak şekilde tasarlanmış bir gövdeye ve otomatik kapanma işlevine sahiptir. Otomatik kapanma, cihazın bakım çantasında açık kalması nedeniyle oluşabilecek pil kaybını azaltır. İki AA pil ile çinko klorid pillerde yaklaşık 200 saat, alkalin pillerde yaklaşık 400 saat kullanım sunar. Düşük pil simgesi görüldüğünde özellikle gerilim ölçümlerinde güvenilirlik için pil değiştirilmeli, test uçları ve prob başlıkları yeniden kontrol edilmelidir.

Fluke T5-600 -10 °C ile 50 °C arasında çalışır ve 2000 metreye kadar kullanım yüksekliği sunar. 30 °C'nin altındaki koşullarda %95'e kadar bağıl nem, daha yüksek sıcaklıklarda kademeli olarak düşen nem sınırları belirtilmiştir. Cihaz toz ve suya karşı dayanıklı olarak tanımlansa da suya daldırılmamalı ve yoğuşma oluşan alanlarda korumasız bırakılmamalıdır. Fluke T5-600, ölçüm kategorisine uygun koruyucu ekipman ve prosedürle kullanılmalıdır.

Fluke T5-600 kimler için uygundur?

Fluke T5-600; konut elektrikçileri, bina bakım ekipleri, HVAC servisleri, pano montajcıları, makine teknisyenleri ve saha arıza ekipleri için uygundur. Priz ve pano gerilimi, kablo sürekliliği, düşük dirençli bağlantılar, motor yük akımı, sigorta devresi ve genel elektrik sorun giderme işleri başlıca kullanım alanlarıdır. Fluke T5-600 seçilirken 600 V AC/DC kapasite, 100 A OpenJaw, 1000 Ω direnç, otomatik seçim, SlimReach uçlar ve CAT III 600 V güvenlik sınırı birlikte değerlendirilmelidir.

Fluke T5-600 ile gerilim ve direnç fonksiyonları için uygun temaslı ölçüm yapılmalı, akım fonksiyonunda tek iletken çeneden geçirilmelidir. Direnç veya süreklilik testinde devrenin enerjisi kesilmeden ölçüm yapılması hem cihaz hem de kullanıcı açısından risk oluşturabilir. Fluke T5-600, bu temel adımlarla birlikte kullanıldığında sahada sık karşılaşılan elektrik problemlerini hızlı biçimde daraltmaya yardımcı olur.

Sonuç olarak Fluke T5-600, 600 V seviyesine kadar otomatik AC/DC gerilim kontrolünü 100 A OpenJaw akım, 1000 Ω direnç ve sesli süreklilikle bir araya getirir. Fluke T5-600 küçük gövdesi, arka prob saklama alanı ve çıkarılabilir SlimReach uçları sayesinde günlük servis çantasında kullanılabilir bir test çözümüdür. Dalga şekli karmaşık yüklerde True RMS ihtiyacı göz önünde bulundurulduğunda cihazın doğru uygulama alanı net biçimde belirlenebilir.

• 600 V AC/DC gerilim ölçer ve gerilim türünü otomatik seçer.
• OpenJaw tasarımıyla devreyi kesmeden 100 A AC akım ölçümünü destekler.
• 1000 Ω direnç, sesli süreklilik ve 30 V AC gerilim LED'i sunar.
• 12,9 mm çene açıklığı ve 1/0 THHN kabloya kadar belirtilen kullanım alanı bulunur.
• CAT III 600 V güvenlik kategorisi, 3 metre düşme dayanımı ve otomatik kapanma özelliği vardır.
• Çıkarılabilir 4 mm prob kapakları, iki AA pil ve iki yıl garanti dahildir.
