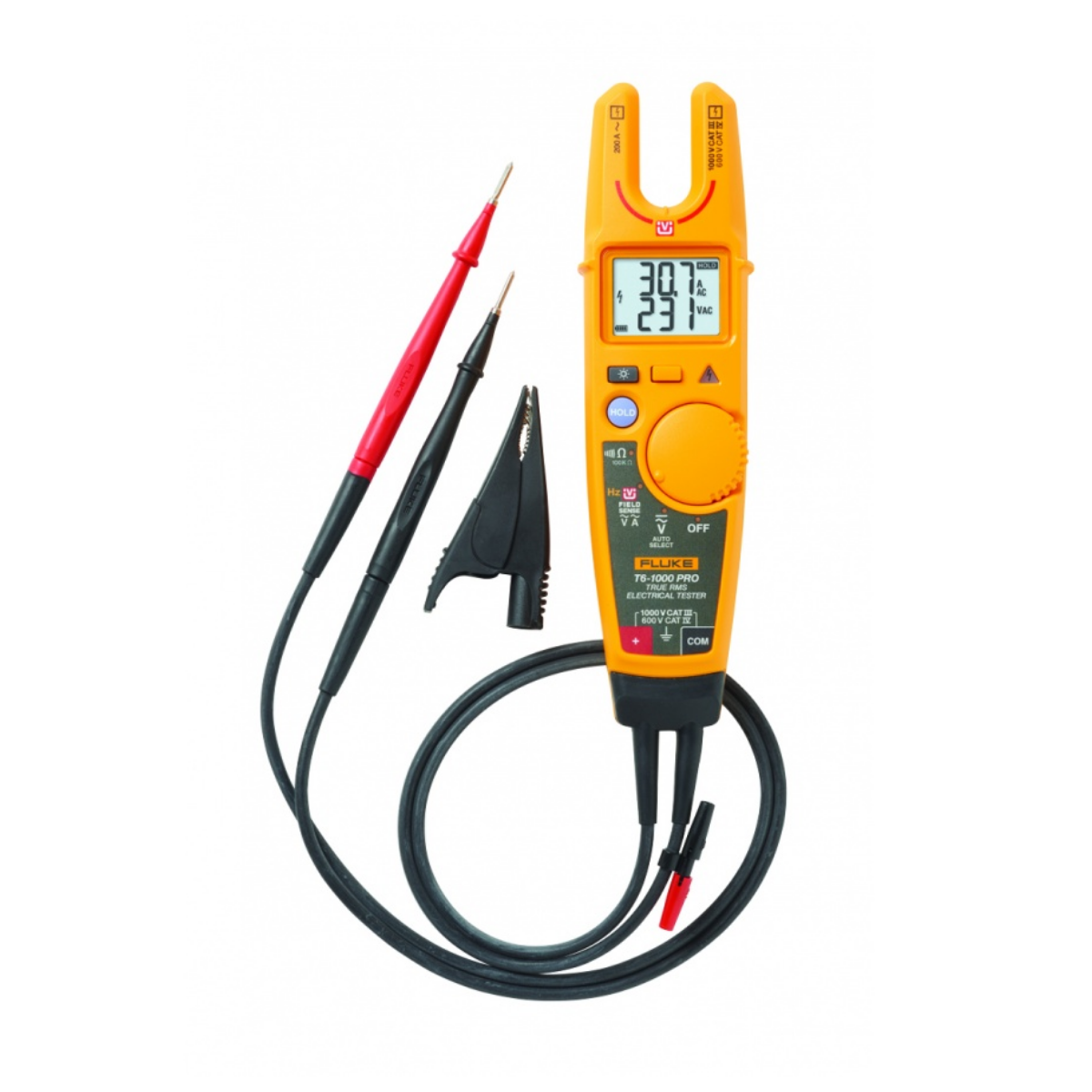

Fluke T6-1000 PRO FieldSense Elektriksel Test Cihazı

Fluke T6-1000 PRO, test ucunu canlı iletkene doğrudan temas ettirmeden açık çatal üzerinden gerilim ve akım ölçmeye yardımcı olan FieldSense teknolojili bir elektriksel test cihazıdır. Elektrik panoları, motorlar, pompalar, kablo demetleri ve endüstriyel makinelerde kapakları açmadan ya da bağlantı elemanlarını sökmeden hızlı kontrol yapılabilir. Fluke T6-1000 PRO, aynı ekranda gerilim ve akım bilgisini göstererek sorun giderme sırasında iki ayrı ölçüm adımını birleştirir.

Fluke T6-1000 PRO FieldSense ile 1000 V AC gerilim ve 200 A AC akım seviyelerine kadar ölçüm yapar. Açık çatalın 17,8 mm açıklığı, AWG 4/0 veya 120 mm²'ye kadar yük taşıyan birçok kabloyla çalışmayı destekler. İletken çatalın içine doğru biçimde yerleştirilmeli ve siyah referans uç gerektiğinde uygun topraklama noktasına bağlanmalıdır. Fluke T6-1000 PRO, açık çatal yöntemiyle ölçümün her durumda harici bağlantı gerektirmediği varsayımıyla kullanılmamalıdır.

FieldSense ve aynı anda gerilim/akım görüntüleme

Fluke T6-1000 PRO üzerindeki FieldSense, AC gerilim ve akımı elektriksel temas olmadan değerlendirmeye yardımcı olur. Motor, pompa veya makine beslemesinde gerilim mevcutken akımın beklenen yükle uyumlu olup olmadığını tek bakışta görmek arıza bulma süresini azaltabilir. Fluke T6-1000 PRO ekranında iki değerin aynı anda izlenmesi, yalnızca gerilim varlığını değil, ekipmanın yük altında nasıl davrandığını da incelemeye imkân verir.

FieldSense gerilim ölçümü çoğunlukla kullanıcı tarafından sağlanan kapasitif bir topraklama yolu gerektirir. Kullanıcı yalıtımlı eldiven giyiyor, yalıtımlı merdivende duruyor veya topraktan izole durumdaysa harici toprak bağlantısı gerekebilir. Fluke T6-1000 PRO doğruluğu, 16 V ile 1000 V arasındaki FieldSense koşullarında belirtilmiştir. İzolasyon koşulları, kablo konumu ve çevredeki elektromanyetik alan ölçüm sonucunu etkileyebileceğinden şüpheli değer uygun temaslı yöntemle doğrulanmalıdır.

Visual Continuity ile sessiz ortamlarda da geri bildirim

Fluke T6-1000 PRO süreklilik kontrolünde sesli uyarıya ek olarak ekranı otomatik biçimde yeşile döndüren Visual Continuity özelliğine sahiptir. Gürültülü üretim alanlarında, kulaklık kullanılan bakım çalışmalarında veya ekranın hızlı okunması gereken düşük ışıklı ortamlarda renkli geri bildirim fayda sağlar. Fluke T6-1000 PRO direnç ölçümünde 1 Ω ile 100 kΩ arasında farklı kademeler kullanır; direnç ve süreklilik testlerinin enerjisiz devrede gerçekleştirilmesi gerekir.

Fluke T6-1000 PRO test uçlarıyla AC gerilimi 1000 V, DC gerilimi 1000 V ve direnç kademelerini temaslı olarak da ölçebilir. FieldSense yöntemi ile test uçlu yöntem aynı amaca hizmet etse de bağlantı şekilleri farklıdır. Açık çatalda tek iletkenin konumu, siyah uçlu referans ve cihazın topraklanma koşulu; test uçlarında ise prob teması, polarite ve ölçüm kategorisi kontrol edilmelidir. Fluke T6-1000 PRO, yöntemi uygulamaya göre seçme esnekliği sunar.

PRO paketi ve saha ergonomisi

Fluke T6-1000 PRO paketinde çıkarılabilir 4 mm prob kapaklarına sahip test uçları, siyah AC285 SureGrip timsah tipi klips, H-T6 muhafaza ve kullanıcı belgeleri bulunur. AC285 klips, siyah referans ucun uygun topraklama noktasına sabitlenmesine yardımcı olur. Fluke T6-1000 PRO için TPAK manyetik askı, PRV240FS kontrol cihazı, TP1 prob seti ve AC220 klips gibi aksesuarlar ayrıca seçilebilir.

Fluke T6-1000 PRO 61,1 × 259,3 × 43,8 mm boyutlarında ve yaklaşık 0,35 kg ağırlığındadır. İki AA pil ile çalışır; tipik sürekli kullanım süresi 360 saat, FieldSense kullanımıyla yaklaşık 200 saattir. Arka aydınlatmalı ekran ve HOLD tuşu, dar pano alanlarında veya ölçüm noktasından uzaklaşmadan sonucu sabitlemek için kullanılır. Fluke T6-1000 PRO, ölçüm çatalını darbelerden koruyacak biçimde H-T6 muhafaza içinde taşınmalıdır.

Güvenlik kategorisi ve ölçüm sınırları

Fluke T6-1000 PRO teknik verileri 1000 V AC/DC gerilim, 200 A AC akım, 45–66 Hz FieldSense frekansı ve 100 kΩ direnç kademelerini tanımlar. Güvenlik tablosu T6 ailesi için 1000 V CAT III ve 600 V CAT IV sınıflarını belirtir. Bu sınırlar, cihazın uygun enerji seviyesinde kullanılmasını gerektirir. Fluke T6-1000 PRO açık çatalıyla birden fazla iletkeni aynı anda kavramamalı; iletkenin mekanik olarak çatal içine tamamen oturduğu doğrulanmalıdır.

Fluke T6-1000 PRO -10 °C ile 50 °C arasında çalışır, 2000 metre çalışma yüksekliğine ve kademeli bağıl nem sınırlarına sahiptir. Kalibrasyon döngüsü bir yıldır. Düşük kaliteli bağlantı, hasarlı yalıtım veya bilinmeyen kablo konumu ölçümden önce giderilmelidir. Fluke T6-1000 PRO, temas gerektirmeyen FieldSense özelliğine rağmen elektriksel tehlikeyi ortadan kaldırmaz; uygulama prosedürü ve kişisel koruyucu ekipman aynı şekilde sürdürülmelidir.

Fluke T6-1000 PRO kimler için uygundur?

Fluke T6-1000 PRO; elektrik bakım teknisyenleri, pano servis ekipleri, enerji dağıtım personeli, motor ve pompa bakımcıları, makine üreticileri ve devreye alma mühendisleri için uygundur. Kabloyu sökmeden akım gözlemi, motor beslemesinde gerilim/akım karşılaştırması, dar panolarda hızlı kontrol, süreklilik doğrulaması ve temel frekans incelemesi başlıca kullanım alanlarıdır. Fluke T6-1000 PRO seçilirken 1000 V, 200 A, 17,8 mm çatal, Visual Continuity, PRO aksesuarları ve FieldSense topraklama gereksinimi birlikte değerlendirilmelidir.

Sonuç olarak Fluke T6-1000 PRO, açık çatal üzerinden gerilim ve akım ölçümünü aynı ekranda birleştiren gelişmiş bir elektrik test cihazıdır. Fluke T6-1000 PRO, test uçlarını yalnızca gereken ölçümlerde kullanarak sahadaki kablo ve pano işlemlerini hızlandırır. Doğru topraklama, tek iletken yerleşimi ve üretici sınırları korunarak kullanıldığında FieldSense yaklaşımı sorun giderme akışına güçlü bir pratiklik kazandırır.

• FieldSense ile test ucunu canlı iletkene temas ettirmeden AC gerilim ve akım ölçümünü destekler.
• 1000 V AC, 200 A AC, 45–66 Hz frekans ve 100 kΩ direnç kademeleri sunar.
• 17,8 mm çatal açıklığıyla AWG 4/0 veya 120 mm²'ye kadar birçok kabloyla çalışır.
• Aynı ekranda gerilim ve akım gösterimi ile Visual Continuity özelliği bulunur.
• AC285 SureGrip klips, test uçları, H-T6 muhafaza ve belgeler dahildir.
• İki AA pil, HOLD tuşu, arka aydınlatma ve bir yıllık kalibrasyon döngüsü sunar.
