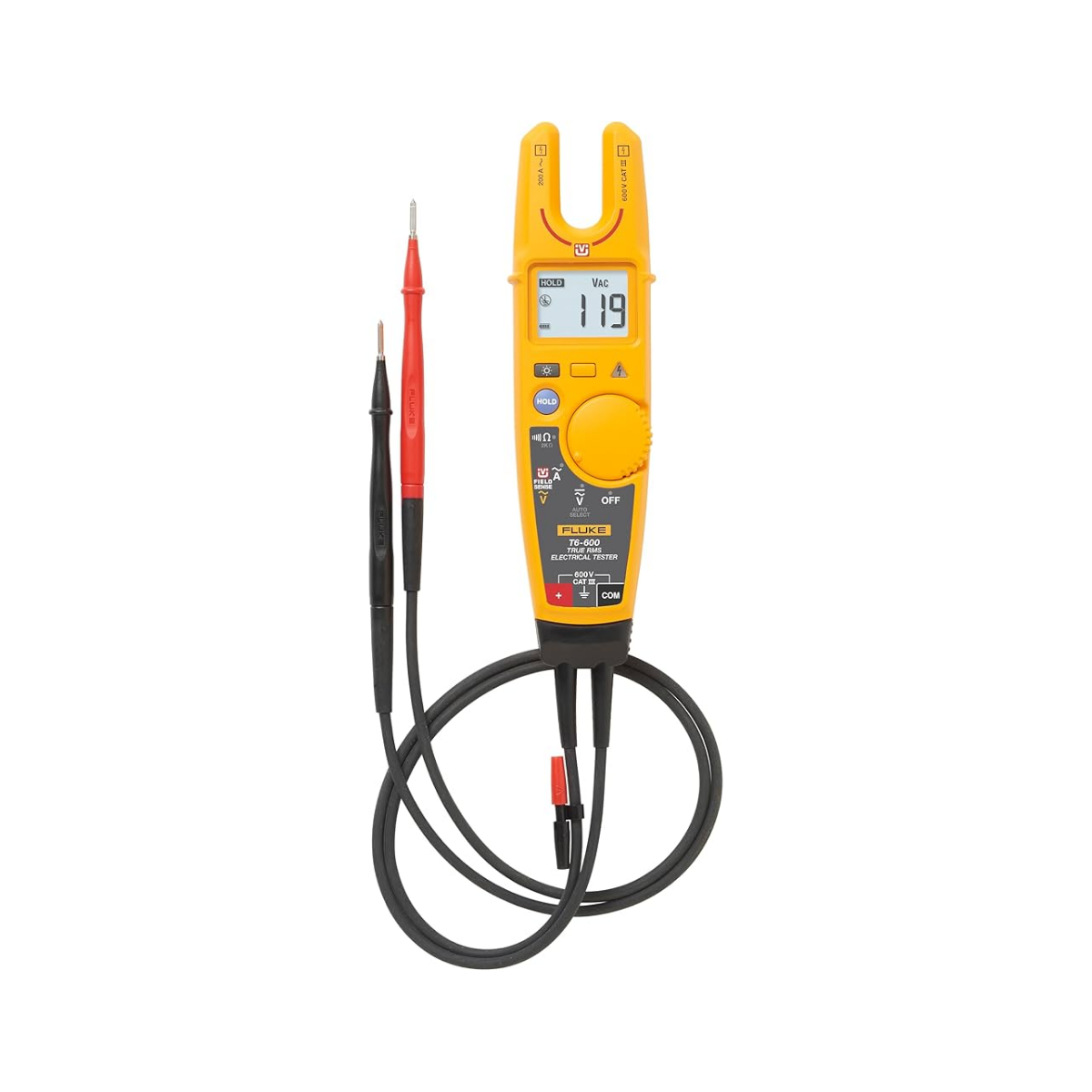

Fluke T6-600 FieldSense Elektrik Test Cihazı

Fluke T6-600, test ucunu canlı iletkene doğrudan temas ettirmeden açık çatal üzerinden AC gerilim ve akım ölçmeye yardımcı olan FieldSense teknolojili bir elektrik test cihazıdır. Elektrik panoları, motor beslemeleri, pompalar, makineler ve kablo demetlerinde kapağı açmadan veya bağlantı somunlarını sökmeden hızlı ön kontrol yapılabilir. Cihaz, elektrikçinin temel gerilim ve yük akımı kontrollerini tek elde taşıyabileceği kompakt bir gövdede toplar.

Fluke T6-600 FieldSense ile 600 V AC gerilim ve 200 A AC akım aralığında çalışır. 17,8 mm açık çatal, AWG 4/0 veya 120 mm²'ye kadar birçok kablonun uygun koşullarda ölçülmesine imkân verir. İletken çatalın içine tek başına ve doğru yönde yerleştirilmelidir. Cihaz ile faz ve nötr gibi karşıt akım taşıyan iletkenlerin aynı anda çataldan geçirilmesi doğru akım okumasını engelleyebilir.

Test uçları olmadan FieldSense ölçümü

Cihaz üzerindeki FieldSense, canlı gerilimle metalik temas kurmadan AC gerilim ve akım ölçümünü destekler. Bu yöntem, terminal kapaklarını kaldırmadan veya kabloyu devreden ayırmadan yapılan bakım ön taramalarında zaman kazandırır. Fluke T6-600 açık çataldan gerilim okurken çoğunlukla kullanıcı ile toprak arasında kapasitif bir yol oluşması gerekir. Yalıtımlı eldiven, yalıtımlı merdiven veya topraktan izole çalışma koşullarında harici toprak bağlantısı gerekebilir.

FieldSense ölçümü elektriksel teması azaltır ancak tehlikeli gerilimle çalışma riskini ortadan kaldırmaz. Fluke T6-600 doğruluğu kablonun konumu, ortam alanı, referans bağlantısı ve 16 V ile 600 V arasındaki uygun ölçüm koşullarıyla ilişkilidir. Okuma beklenmeyen biçimde düşük veya kararsızsa uygun test uçlarıyla gerilim doğrulaması yapılmalı, cihazın ölçüm kategorisi ve çalışma prosedürü yeniden kontrol edilmelidir.

True RMS gerilim ve akım kontrolü

Cihaz AC gerilim ve akımda True RMS yanıtı kullanır. Bu özellik, dalga şeklinin ideal sinüs olmadığı LED sürücüleri, motor kontrol devreleri veya elektronik güç kaynaklarında AC değerinin daha gerçekçi değerlendirilmesine yardımcı olabilir. Fluke T6-600 1 Ω ile 2000 Ω arasındaki dirençleri test uçlarıyla ölçer. Direnç ve süreklilik kontrolünde devrenin tamamen enerjisiz ve izole olduğundan emin olunmalıdır.

Fluke T6-600 ekranı arka aydınlatma ve HOLD tuşu ile dar veya düşük ışıklı alanlarda okunabilirliği artırır. Ölçüm sonucu sabitlendiğinde teknisyen prob veya çatal konumunu bozmadan değeri kayıt formuna aktarabilir. Açık çatal yöntemi hızlı olsa da ölçümün doğru iletkende yapıldığı kontrol edilmelidir. Cihaz, temas gerektirmeyen ölçüm ile klasik test uçlu gerilim/direnç kontrolünü aynı gövdede bir araya getirir.

Saha kullanımı ve aksesuarlar

Fluke T6-600 61,1 × 259,3 × 43,8 mm boyutlarında ve yaklaşık 0,35 kg ağırlığındadır. İki AA pil ile tipik 360 saat, FieldSense kullanımıyla yaklaşık 200 saat sürekli çalışma süresi sunar. Cihazla birlikte çıkarılabilir 4 mm prob kapakları bulunan test uçları ve kullanıcı belgeleri gelir. H-T6 muhafaza, TPAK manyetik askı, PRV240FS kontrol birimi, TP1/TP38 prob setleri ve AC285/AC220 klipsler isteğe bağlı aksesuarlar arasındadır.

Fluke T6-600 -10 °C ile 50 °C arasında çalışır, 2000 metre çalışma yüksekliğine ve 10.000 metre saklama yüksekliğine sahiptir. IEC/EN 61010-1 ve IEC/EN 61010-2-033 standartları kapsamında CAT III 600 V güvenlik kategorisine göre kullanılır. Pil kapağı, çatal açıklığı ve test kabloları her vardiya öncesinde kontrol edilmelidir. Fluke T6-600, ölçüm kategorisinin üzerinde bir devrede kullanılmamalı ve ıslak/yoğuşmalı koşullarda üretici sınırları aşılmamalıdır.

Fluke T6-600 kimler için uygundur?

Fluke T6-600; elektrik tesisatçıları, fabrika bakım teknisyenleri, pano servis ekipleri, makine üreticileri, enerji dağıtım personeli ve HVAC elektrik servisleri için uygundur. Motor yükünün hızlı görülmesi, pano beslemesinde gerilim kontrolü, kabloyu sökmeden akım gözlemi, dar bağlantı noktalarında tarama ve direnç/süreklilik doğrulaması başlıca kullanım alanlarıdır. Fluke T6-600 seçilirken 600 V gerilim, 200 A akım, True RMS, 17,8 mm çatal, 2 kΩ direnç ve CAT III 600 V sınıfı birlikte değerlendirilmelidir.

Fluke T6-600 ile açık çatal ölçümü yapılırken yalnızca ölçülecek iletken alınmalı, gerektiğinde siyah test ucu uygun referans noktasına bağlanmalı ve okuma stabil hale gelene kadar kablo konumu korunmalıdır. Fluke T6-600 ile elde edilen sonuçlar, devrenin yük durumu ve tesisin nominal değerleriyle karşılaştırılmalıdır. Kritik güvenlik kararlarında temaslı doğrulama ve enerji kesme prosedürü ayrıca uygulanmalıdır.

Sonuç olarak Fluke T6-600, FieldSense teknolojisiyle 600 V AC gerilim ve 200 A AC akımı açık çatal üzerinden kontrol etmeyi sağlar. Fluke T6-600 True RMS, HOLD, arka aydınlatma ve çıkarılabilir prob uçlarıyla günlük elektrik bakımını pratikleştirir. Fluke T6-600, 1000 V seviyesine ihtiyaç olmayan CAT III 600 V uygulamalarında taşınabilir ve çok yönlü bir saha test çözümüdür.

• FieldSense ile test ucunu canlı iletkene temas ettirmeden AC gerilim ve akım ölçümünü destekler.
• 600 V AC, 200 A AC True RMS ve 1 Ω–2000 Ω direnç ölçüm aralığı sunar.
• 17,8 mm çatal açıklığıyla AWG 4/0 veya 120 mm²'ye kadar kablolarla çalışır.
• HOLD tuşu ve arka aydınlatmalı ekran ile okuma kolaylığı sağlar.
• CAT III 600 V güvenlik kategorisi ve IEC/EN 61010 standartlarına göre tasarlanmıştır.
• Çıkarılabilir 4 mm prob kapaklı test uçları ve kullanıcı belgeleri dahildir.
