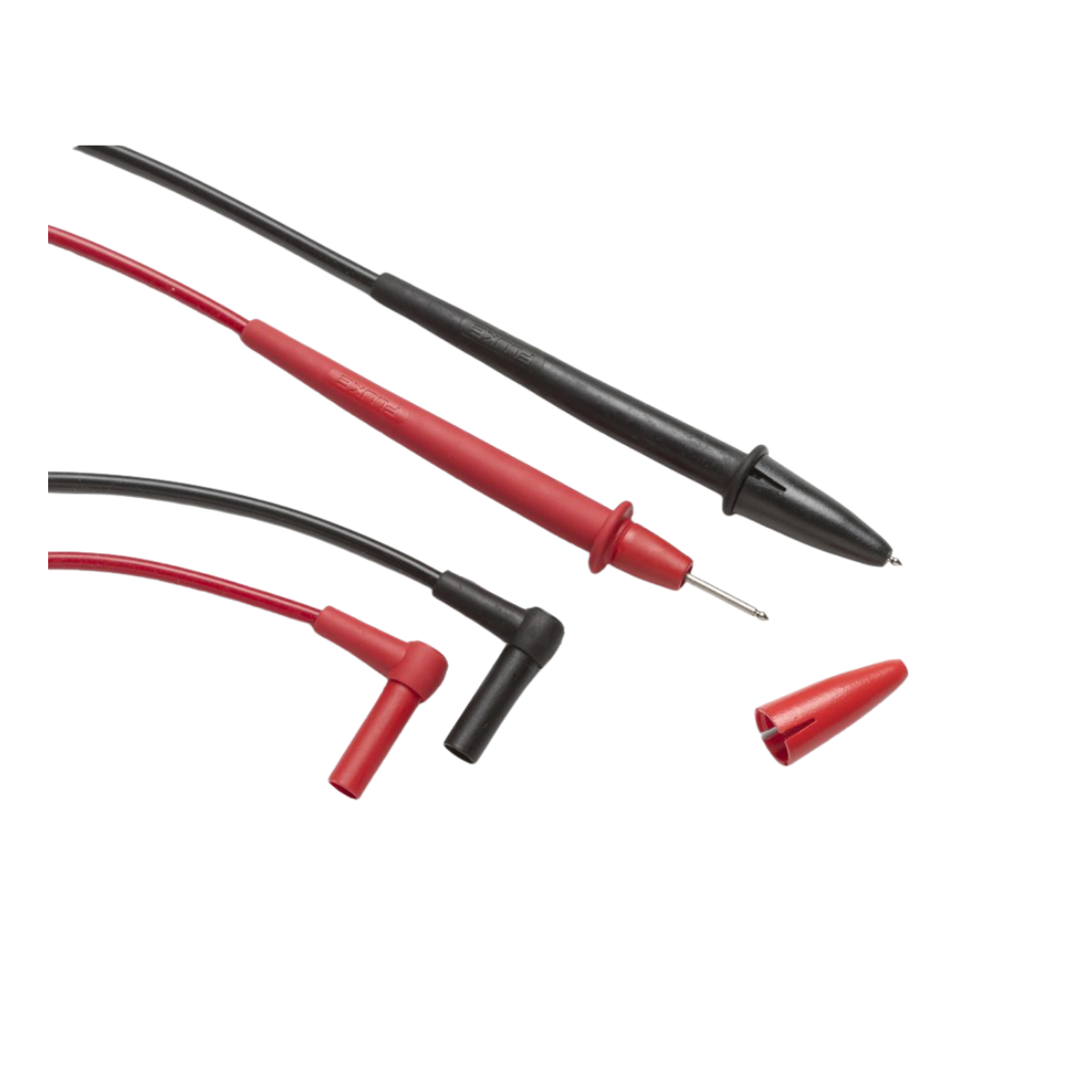

Fluke TL75-1 Hard Point Test İletkeni Seti

Fluke TL75-1, dijital multimetrelerle genel amaçlı elektrik ve elektronik ölçümleri yapmak için tasarlanmış kırmızı/siyah çift test iletkeni setidir. Hard Point prob ucu, terminale, klemense ve devre temas noktasına kontrollü biçimde dokunmayı kolaylaştırır. Fluke TL75-1, mevcut test kabloları yıpranmış veya kaybolmuş bir multimetreyi yeniden kullanıma hazırlamak isteyen servis ekipleri için pratik bir aksesuardır. Fluke TL75-1 seçimi yapılırken bağlantı soketi, ölçüm kategorisi ve çalışma gerilimi birlikte kontrol edilmelidir.

Set, 48 inç yani yaklaşık 1.22 metre uzunluğunda PVC yalıtımlı test kablolarından oluşur. Kabloların dik açılı shrouded banana fişleri, ölçüm cihazının girişine takıldığında gövdenin cihazdan dışarı doğru daha düzenli yönlenmesine yardımcı olur. Fluke TL75-1 kablo uzunluğu pano, tezgâh, priz kutusu ve laboratuvar masası üzerinde rahat hareket alanı sağlar. Fluke TL75-1 kullanılırken kablonun sıcak yüzey, hareketli parça veya keskin sac kenarıyla temas etmemesi gerekir.

Comfort grip kırmızı ve siyah problar, teknisyenin iki polariteyi hızlı biçimde ayırt etmesini sağlar. Fluke TL75-1 ile DC gerilimde kırmızı prob pozitif, siyah prob referans uç olarak kullanılabilir; AC ölçümlerde renkler ölçüm noktasının ayrımını korumaya yardımcı olur. Prob ucu, terminale uygulanan baskı kontrol edilerek kullanılmalıdır. Fluke TL75-1 uçlarının ölçüm sırasında birbirine değdirilmesi kısa devre oluşturabileceği için cihaz fonksiyonu ve bağlantı sırası dikkatle seçilmelidir.

Fluke TL75-1 CAT II 1000 V ve 10 A derecesine göre sınıflandırılmıştır. EN/IEC 61010-031:2002 +A1:2008 standardı, test uçlarının elektriksel ölçüm aksesuarı olarak tasarımına ilişkin çerçeveyi tanımlar. Fluke TL75-1, genel amaçlı ölçümlerde güvenli bir bağlantı seti sunar; ancak ölçüm kategorisi yalnızca kabloya göre değil, cihaz, prob ucu, ortam ve test edilen devreye göre belirlenir. Fluke TL75-1, CAT III veya CAT IV gerektiren bir uygulamada üretici onayı olmadan kullanılmamalıdır.

Dik açılı bağlantı, test kablosunun multimetre girişinde gereksiz bir halka oluşturmasını azaltabilir. Bu durum dar pano kapaklarında ve tezgâh üstü bağlantılarda kablonun daha düzenli durmasına yardımcı olur. Fluke TL75-1 ile direnç, süreklilik, gerilim ve uygun cihaz fonksiyonuna bağlı olarak akım gibi ölçümler yapılabilir. Fluke TL75-1 herhangi bir ölçüm cihazına takılmadan önce banana fiş çapı, shroud uyumu ve cihazın giriş güvenliği teyit edilmelidir.

Kullanım öncesinde PVC izolasyonda çatlak, ezilme, renk değişimi, prob ucunda deformasyon, fiş gövdesinde boşluk ve strain relief bölgesinde kopma olup olmadığı incelenmelidir. Fluke TL75-1 temizlenirken enerji bağlantısı kesilmeli ve yumuşak, hafif nemli bir bez kullanılmalıdır. Solvent, aşındırıcı kimyasal veya sıcak hava PVC izolasyona zarar verebilir. Fluke TL75-1 bir yıl garantiyle sunulur; hasarlı test uçları ölçüm sonucu alınmadan önce değiştirilmelidir.

bu model, elektrik panosu üreticileri, saha servisleri, bakım atölyeleri, eğitim laboratuvarları ve elektronik onarım masaları için uygun bir yedek veya sarf aksesuarıdır. bu model ile kullanılan multimetrenin ölçüm kategorisi, cihazın maksimum gerilimi ve akım girişinin sigortası birlikte değerlendirilirse bağlantı güvenliği artar. Test uçları, ölçüm cihazının doğruluk sınıfını tek başına değiştirmez; doğru uç seçimi, doğru kademe ve doğru prosedür aynı ölçüm zincirinin parçalarıdır.

bu model, uzun kablo, rahat tutuş ve sert uç tasarımını temel bir test aksesuarında bir araya getirir. bu model satın alınırken kırmızı/siyah çift, 1.22 metre kablo, dik açılı korumalı banana fiş, CAT II 1000 V/10 A rating ve bir yıllık garanti bilgileri kontrol edilmelidir.

• Bir çift kırmızı/siyah comfort grip Hard Point prob içerir.
• 48 inç yani 1.22 metre PVC yalıtımlı dik açılı test kablosu kullanır.
• Shrouded banana fişler standart 4 mm korumalı multimetre girişleriyle uyumludur.
• CAT II 1000 V ve 10 A sınıfında, EN/IEC 61010-031 uyumlu yapıdadır.
• Genel amaçlı ölçümler için önerilir ve bir yıl garantiyle sunulur.

bu model, multimetrenin ölçüm noktasıyla güvenli ve düzenli şekilde bağlantı kurmasını sağlayan temel bir test iletkeni setidir. bu model kullanılırken kategori, izolasyon ve cihaz girişleri her işlem öncesinde kontrol edilmelidir.
