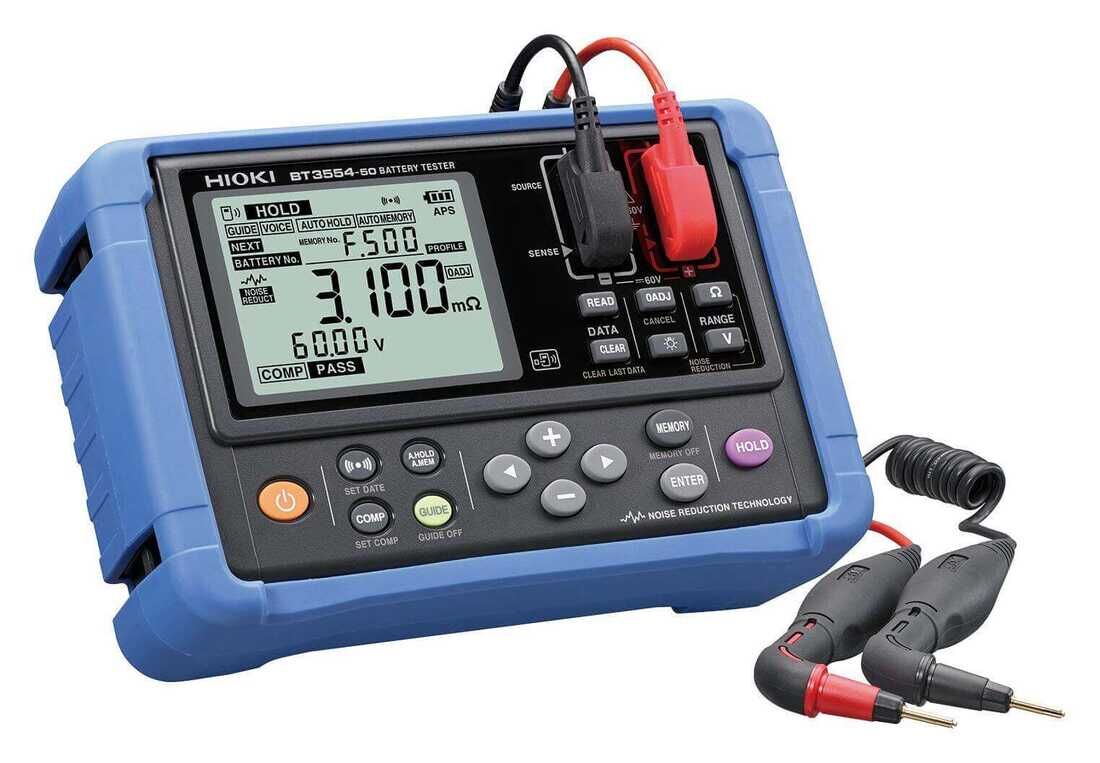

Hioki BT3554-52 Akü Test Cihazı L2020 L Uçlu Pim Tipi Prob Dahil
- Ücretsiz Kargo
- 12 aya varan taksit
- 36 ay garanti
- Teknik destek
Hioki BT3554-52, UPS sistemlerinde ve sabit (stasyoner) akü gruplarında kullanılan kurşun-asit akülerin iç direncini ve gerilimini ölçerek bozulma durumunu ve kalan ömrünü değerlendirmeye yarayan taşınabilir bir akü test cihazıdır. İç direnç ve gerilim empedans yöntemiyle ölçüldüğü için akü, bağlı olduğu cihazdan ayrılmadan, sistem devredeyken test edilebilir. BT3554-52 sipariş kodunda cihaz, L şeklinde uca sahip L2020 pim tipi ölçüm probu ile birlikte gelir. L uçlu tasarım, akü rafları ve dağıtım panoları gibi dar alanlara yerleştirilmiş akülerin kutup başlarına erişimi kolaylaştırır. BT3554 serisi sahada kısaca “Hioki 3554” olarak da anılır.
Hioki BT3554-52 Öne Çıkan Özellikler
- Akü bağlı olduğu cihazdan ayrılmadan, sistem devredeyken ölçüm yapılabilir.
- Ölçüm ve kayıt en hızlı 2 saniyede tamamlanır; eski 3554 modeline göre %60 iyileştirme.
- İç direnç ve gerilim birlikte değerlendirilerek akü durumu anında PASS, WARNING veya FAIL olarak gösterilir; 200 eşik tablosu kaydedilebilir.
- Hioki'nin gürültü azaltma teknolojisi sayesinde UPS çalışırken yakındaki invertörlerin gürültüsünden daha az etkilenen, kararlı ölçüm.
- Otomatik hold değer sabitlendiğinde ölçümü tutar, otomatik bellek bu değeri dahili belleğe kaydeder.
- 6.000 veri setlik bellek; ölçümler konum, cihaz ve akü numarası içeren profil bilgisine (100 profil) bağlanarak saklanır.
- Opsiyonel Z3210 kablosuz adaptör ile ücretsiz GENNECT Cross uygulamasına veri aktarımı, sesli ölçüm navigasyonu ve Excel'e doğrudan veri girişi.
- Gerilim işareti tespiti ile yeni kurulan UPS sistemlerinde akülerin doğru bağlanıp bağlanmadığı anında görülür.
- Ekran ve sesli yönlendirme, yeni koruyucu kılıf ve dahil boyun askısı ile sahada rahat kullanım.
Kullanım Alanları
- UPS sistemlerindeki akülerin periyodik bakımı ve bozulma teşhisi
- Sabit (stasyoner) depolama akülerinin kontrolü
- Kurşun-asit, nikel-kadmiyum ve nikel-metal hidrit akülerde iç direnç ve gerilime dayalı karşılaştırmalı değerlendirme
- Yeni kurulan UPS sistemlerinde akü bağlantı yönünün kontrolü
- Akü bağlantı dirençlerinin profil bazında kaydı ve takibi
- Hioki pens ampermetrelerle yapılan UPS ölçümleriyle birlikte GENNECT üzerinde toplu veri yönetimi
Teknik Özet
| Özellik | Değer |
|---|---|
| Direnç ölçüm aralığı | 3 mΩ – 3 Ω, 4 kademe (en yüksek çözünürlük 1 µΩ) |
| Direnç doğruluğu | ±%0,8 rdg ±6 dgt (3 mΩ kademesinde ±%1,0 rdg ±8 dgt) |
| Gerilim ölçüm aralığı | ±6 V / ±60 V, 2 kademe |
| Gerilim doğruluğu | ±%0,08 rdg ±6 dgt |
| Test sinyali frekansı | 1 kHz ±30 Hz |
| Maks. giriş gerilimi | 60 V DC (AC giriş yok) |
| Ölçüm / tepki süresi | 100 ms / yaklaşık 1,6 s |
| Bellek | 6.000 veri seti, 100 profil |
| Arayüz | USB; Bluetooth (opsiyonel Z3210 ile) |
| Güç ve ağırlık | 8 × AA alkalin pil (yaklaşık 8,3 saat) / 960 g |

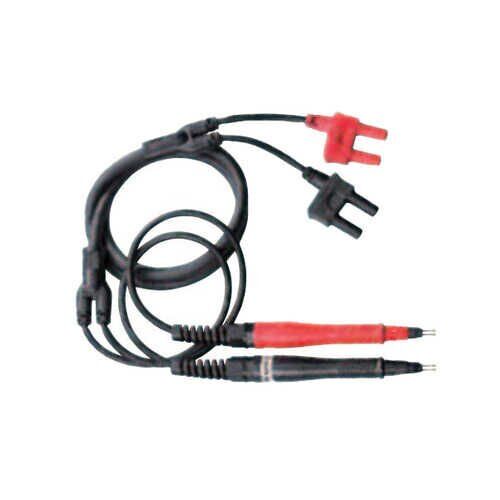

| Pakete dahil prob | L2020 pim tipi prob (L şeklinde uç) |
Kutu İçeriği
- L2020 pim tipi ölçüm probu ×1
- Taşıma çantası C1014 ×1
- Koruyucu kılıf Z5041 ×1
- Sigorta seti Z5050 ×1
- Sıfır ayar plakası (0 Adj Board) ×1
- Boyun askısı Z5043 ×1
- USB kablosu L1003 ×1
- AA alkalin pil (LR6) ×8
- Kullanım kılavuzu ×1
BT3554-50, BT3554-51 ve BT3554-52 Farkı
Üç versiyonda ana cihaz ve teknik özellikler aynıdır; fark yalnızca pakete dahil edilen pim tipi ölçüm probudur. Hioki ayrıca Z3210 kablosuz adaptörü de içeren BT3554-91 (BT3554-51 + Z3210) ve BT3554-92 (BT3554-52 + Z3210) paketlerini sunar.
| Model | Pakete dahil prob |
|---|---|
| BT3554-50 | Yalnızca cihaz, pim tipi prob dahil değil |
| BT3554-51 | Cihaz + 9465-10 pim tipi prob |
| BT3554-52 | Cihaz + L2020 pim tipi prob (L şeklinde uç) |
Neden İnovasyonTest?
- İnovasyonTest, Hioki yetkili satıcısıdır.
- Orijinal ürün ve 3 yıl üretici garantisi.
- Stoktaki ürünlerde aynı gün kargo.
- 5.000 TL üzeri siparişlerde ücretsiz kargo.
- Kredi kartına 12 aya varan taksit imkânı.
- Havale ile ödemede ek indirim fırsatı.
- Talebe bağlı, ek ücretli TÜRKAK akrediteli kalibrasyon sertifikası (iş ortağımız olan kalibrasyon laboratuvarı tarafından).
- Hafta içi 09:00–17:00 arasında WhatsApp ve e-posta ile teknik destek.
- Kurumsal ve toplu alımlar için teklif formu üzerinden bize ulaşabilirsiniz.
İlgili Ürünler
- Hioki BT3554-50 Akü Test Cihazı 3 mΩ – 3 Ω, 60 V (Prob Hariç)
- Hioki BT3554-51 Akü Test Cihazı 9465-10 Pim Tipi Prob Dahil
- Hioki BT3562A Batarya Test Cihazı 100 V, İç Direnç ve Açık Devre Gerilimi
- Akü Test Cihazları
- Tüm Hioki ürünleri
Sıkça Sorulan Sorular
L2020 probunun avantajı nedir?
L2020'nin L şeklindeki ucu, akü raflarının derinlerine ve dağıtım panoları gibi dar alanlara yerleştirilmiş akülerin kutup başlarına erişmeyi kolaylaştırır ve ölçüm verimliliğini artırır. Uç pimleri 9465-90 yedek uç pimi ile değiştirilebilir.
Akü, UPS'ten ayrılmadan ölçülebilir mi?
Evet. BT3554-52, iç direnci ve gerilimi empedans yöntemiyle ölçtüğü için akü bağlı olduğu cihazdan ayrılmadan, sistem devredeyken test edilebilir. Gürültü azaltma teknolojisi, UPS çalışırken invertör kaynaklı gürültünün etkisini azaltır.
Ölçüm sonuçlarını telefona veya Excel'e aktarabilir miyim?
Opsiyonel Z3210 kablosuz adaptör takıldığında ölçümler Bluetooth ile ücretsiz GENNECT Cross uygulamasına aktarılır; uygulamada fotoğraflı raporlar hazırlanabilir. Excel Direct Input fonksiyonu ile değerler doğrudan Excel dosyasına girilebilir. Z3210 olmadan bellek verileri USB ile bilgisayara aktarılabilir.
PASS, WARNING ve FAIL eşikleri nasıl belirlenir?
Eşik değerleri akü üreticisinin spesifikasyonlarına, akü tipine ve kapasitesine göre değişir. Hioki, değerlendirmenin her zaman yeni veya referans bir akünün iç direnci ve uç gerilimi esas alınarak yapılmasını önerir. Açık tip (sıvı elektrolitli) kurşun-asit ve alkalin akülerde iç direnç değişimi daha küçük olduğundan bozulmanın tespiti zor olabilir.
Kalibrasyon sertifikası alabilir miyim?
Evet. Talebe bağlı olarak, ek ücret karşılığında iş ortağımız olan kalibrasyon laboratuvarı tarafından TÜRKAK akrediteli kalibrasyon sertifikası sağlanabilir.
Direnç Ölçümü
| Özellik | Değer |
|---|---|
| Doğruluk garanti süresi | 1 yıl |
| Direnç ölçüm aralığı | 3 mΩ (maks. gösterge 3,100 mΩ, çözünürlük 1 µΩ) – 3 Ω (maks. gösterge 3,100 Ω, çözünürlük 1 mΩ), 4 kademe |
| Direnç doğruluğu | ±%0,8 rdg ±6 dgt (3 mΩ kademesinde ±%1,0 rdg ±8 dgt) |
| Test sinyali frekansı | 1 kHz ±30 Hz; gürültü frekansından kaçınma fonksiyonu açıkken 1 kHz ±80 Hz |
| Test akımı | 160 mA (3 mΩ / 30 mΩ kademesi), 16 mA (300 mΩ kademesi), 1,6 mA (3 Ω kademesi) |
| Açık uç gerilimi | 5 V tepe |
Gerilim ve Sıcaklık Ölçümü
| Özellik | Değer |
|---|---|
| Gerilim ölçüm aralığı | ±6 V (maks. gösterge ±6,000 V, çözünürlük 1 mV) – ±60 V (maks. gösterge ±60,00 V, çözünürlük 10 mV), 2 kademe |
| Gerilim doğruluğu | ±%0,08 rdg ±6 dgt |
| Sıcaklık ölçüm aralığı | -10 °C – 60 °C, maks. gösterge 60,0 °C, çözünürlük 0,1 °C |
| Sıcaklık doğruluğu | ±1,0 °C (9460 sıcaklık sensörlü klips tipi prob ile). 9451 sıcaklık probu ile ±0,5 °C eklenir (kablo uzunluğu 1,5 m); 9451S sıcaklık probu ile ±0,5 °C eklenir (kablo uzunluğu 0,1 m). Cihazın simüle girişle tek başına doğruluğu: ±0,5 °C |
| Maks. giriş gerilimi | 60 V DC (AC giriş yok) |
| Ölçüm süresi | 100 ms |
| Tepki süresi | Yaklaşık 1,6 s |
Fonksiyonlar
| Özellik | Değer |
|---|---|
| Karşılaştırıcı (komparatör) | Ölçülen değerleri ayarlanan eşik değerleriyle karşılaştırır; sonuç ekranda gösterilir ve sesli uyarı verilir. Gerilim yüksekken: direnç düşük = PASS, direnç orta = WARNING, direnç yüksek = FAIL. Gerilim düşükken: direnç düşük = WARNING, direnç orta = WARNING, direnç yüksek = FAIL. WARNING veya FAIL sonucunda sesli uyarıya kırmızı arka ışık eşlik eder. |
| Gerilim değerlendirme yöntemi | Kullanıcı seçimli: ABS (mutlak değer), POL (polarite) |
| Kaydedilebilir eşik ayarı | 200 tablo |
| Bellek | Ölçüm verisini kaydetme, çağırma ve silme; profil bilgisini kaydetme ve silme. 6.000 veri seti (12 birim × 500 veri seti) |
| Kaydedilen ölçüm verisi | Tarih ve saat; direnç, gerilim ve sıcaklık değerleri; karşılaştırıcı eşik değeri ve değerlendirme sonucu. Kaydedilen ölçüm verileri profil bilgisine bağlanır. |
| Profil bilgisi | GENNECT Cross veya GENNECT One ile kaydedilir, yüklenir ve silinir. Profil numarası 1–100; konum (ör. UPS'in bulunduğu yer); cihaz bilgisi (ör. UPS yönetim numarası); akü numarası 1–500 (başlangıç ve bitiş numarası) |
| Ölçüm navigatörü | Ölçülecek bir sonraki akü numarasını ekranda ve sesli olarak bildirir. Sesli çıkış, Z3210 takılıyken GENNECT Cross uygulamasının çalıştığı mobil cihazdan verilir. Profil bilgisinin önceden GENNECT Cross veya GENNECT One ile cihaza aktarılması gerekir. |
| Haberleşme arayüzü | USB; Bluetooth kablosuz haberleşme (Z3210 takılıyken) |
| Diğer fonksiyonlar | Sıcaklık ölçümü (-10,0 – 60,0 °C), sıfır ayarı, hold, otomatik hold, otomatik bellek, otomatik güç tasarrufu, saat |
Genel Özellikler
| Özellik | Değer |
|---|---|
| Güç kaynağı | 8 × LR6 (AA) alkalin pil, anma besleme gerilimi 1,5 V DC × 8 (Nikel-metal hidrit pil kullanılabilir; bu durumda pil seviyesi göstergesi desteklenmez.) |
| Sürekli çalışma süresi | Yaklaşık 8,3 saat (Z3210 takılı değilken), yaklaşık 8,2 saat (Z3210 takılı ve kablosuz haberleşme aktifken) |
| Boyutlar | 199 mm (G) × 132 mm (Y) × 60,6 mm (D) (koruyucu kılıf dahil) |
| Ağırlık | 960 g (piller ve koruyucu kılıf dahil) |
| Standart aksesuarlar | Taşıma çantası C1014 ×1, koruyucu kılıf Z5041 ×1, sigorta seti Z5050 ×1, sıfır ayar plakası (0 Adj Board) ×1, boyun askısı Z5043 ×1, USB kablosu L1003 ×1, AA alkalin pil (LR6) ×8, kullanım kılavuzu ×1 |
| Pakete dahil ölçüm probu | L2020 pim tipi prob (L şeklinde uç) |
