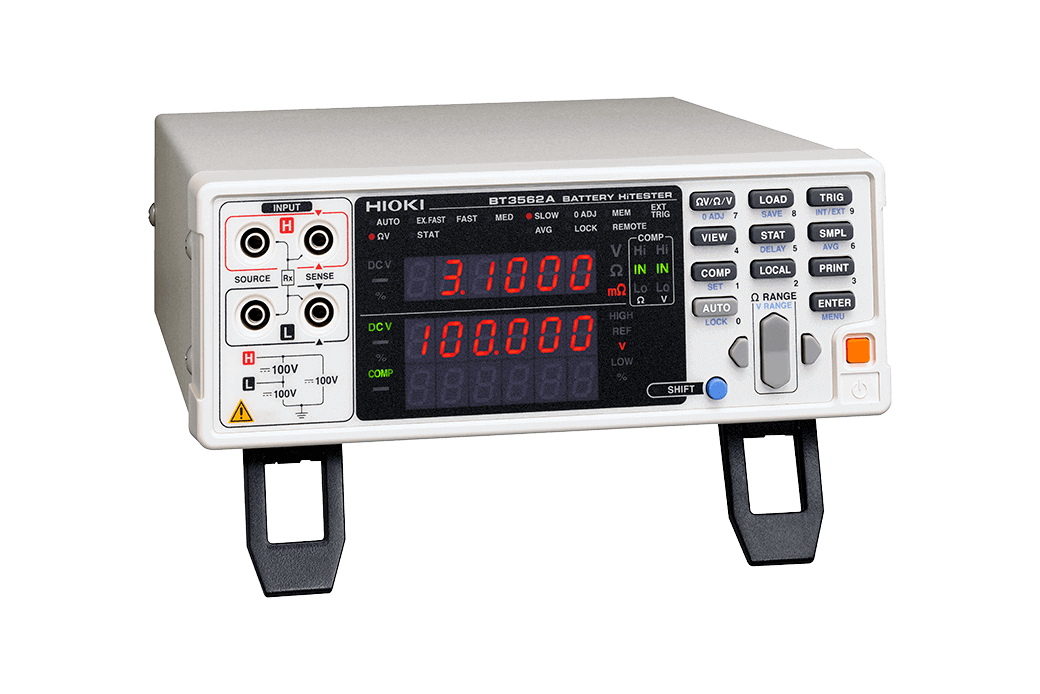

Hioki BT3562A Batarya Test Cihazı 100 V, İç Direnç ve Açık Devre Gerilimi

Hioki Favorilere Ekle Favorilerde

Hioki BT3562A Batarya Test Cihazı 100 V, İç Direnç ve Açık Devre Gerilimi

Stok Kodu: HIOKI-BT3562A
36 Ay Garanti
Stokta

%10 İndirim

Hioki BT3562A Batarya Test Cihazı 100 V, İç Direnç ve Açık Devre Gerilimi

258.997,92 TL %10 İndirim

233.098,13 TL KDV Dahil

Havale / EFT ile %2 ek indirim 228.436,17 TL

Ücretsiz Kargo
12 aya varan taksit
36 ay garanti
Teknik destek

Sepete Ekle

Ürün Sor

Ürün seçiminde teknik destek Uzman ekibimiz doğru cihazı seçmenize yardımcı olur. +90 (212) 238 23 53-55

Hioki BT3562A, büyük xEV hücreleri ile 100 V'a kadar orta büyüklükteki batarya paketlerinin iç direncini (AC-IR) ve açık devre gerilimini (OCV) aynı anda ölçen masa tipi bir batarya test cihazıdır. Üretim hatlarında tamamlanmış hücre, modül ve paketlerin sevkiyat ve kabul muayenesi için tasarlanmıştır. AC dört uçlu yöntem sayesinde ölçüm süresi kısadır ve tekrarlanabilirliği yüksek sonuçlar elde edilir; 3 mΩ kademesi batarya tab kaynakları ve baraların direncini ölçmeye de olanak tanır.

Hioki BT3562A Öne Çıkan Özellikler

İç direnç (AC-IR) ve açık devre gerilimi (OCV) eş zamanlı ölçülür.
0 Ω – 3,1 kΩ direnç ölçümü, en yüksek çözünürlük 0,1 µΩ; 3 mΩ'dan 3 kΩ'a 7 kademe.
0 V – ±100 V DC gerilim ölçümü, en yüksek çözünürlük 10 µV; 6 V / 60 V / 100 V kademeleri.
Hat direncine karşı önceki modellere göre belirgin şekilde artırılmış tolerans; röleli çok kanallı test sistemleri kurmak ve ince kablolar kullanmak kolaylaşır.
±30 kV statik elektriğe dayanıklı tasarım (IEC 61000-4-2 kontak deşarj), konveyörde yüklenmiş bataryalarla temasta arıza riskini azaltır.
Standart LAN arayüzü ile PLC tabanlı kontrol sistemlerine kolay entegrasyon; ayrıca RS-232C, EXT I/O ve analog çıkış.
SW1001/SW1002 anahtar ana birimleri ile ölçüm kanal sayısı artırılabilir.
Kontak kontrolü, karşılaştırıcı (Hi/IN/Lo), 30.000 veriye kadar istatistik hesaplama ve LabVIEW sürücüsü.

Kullanım Alanları

Lityum iyon hücre, modül ve paketlerin üretim sonrası sevkiyat ve kabul muayenesi
Büyük xEV hücreleri ve 100 V'a kadar orta büyüklükteki paketlerin kalite kontrolü
Batarya tab kaynakları ve baraların düşük direnç ölçümü (3 mΩ kademesi)
Röle veya SW1001/SW1002 ile çok kanallı otomatik test sistemleri
PLC kontrollü üretim hatlarında LAN üzerinden entegrasyon

Teknik Özet

Özellik	Değer
Ölçüm yöntemi	AC dört uçlu yöntem, 1 kHz ±0,2 Hz
Direnç ölçümü	3 mΩ – 3 kΩ, 7 kademe (maks. gösterge 3,1000 kΩ, en yüksek çözünürlük 0,1 µΩ)
Direnç temel doğruluğu	±%0,5 rdg ±10 dgt (3 mΩ), ±%0,5 rdg ±5 dgt (30 mΩ ve üzeri)
Gerilim ölçümü	6 V / 60 V / 100 V, en yüksek çözünürlük 10 µV
Gerilim temel doğruluğu	±%0,01 rdg ±3 dgt
Tepki süresi	10 ms
Örnekleme periyodu (Ω veya V, 60 Hz)	4 ms (EX.FAST) – 150 ms (SLOW)
Arayüzler	LAN, RS-232C, EXT I/O (37 pin), analog çıkış
Güç	100–240 V AC, 50/60 Hz, maks. 35 VA
Boyut ve ağırlık	215 × 80 × 295 mm, 2,4 kg

Kutu İçeriği

Kullanım kılavuzu ×1
Güç kablosu ×1
Kullanım önlemleri dokümanı ×1
Not: Ölçüm probları dahil değildir; uygulamaya uygun prob ayrıca seçilmelidir.

BT3561A, BT3562A ve BT3563A Farkı

BT356xA serisindeki üç model aynı ölçüm yöntemini ve frekansını kullanır; fark gerilim aralığı ve en düşük direnç kademesindedir.

Model	Uygulama ve kademeler
BT3561A	Güç motorları için küçük hücreler, 60 V'a kadar küçük paketler. Gerilim: 6 V / 60 V. Direnç: 30 mΩ – 3 kΩ
BT3562A	xEV için büyük hücreler, 100 V'a kadar orta büyüklükte paketler. Gerilim: 6 V / 60 V / 100 V. Direnç: 3 mΩ – 3 kΩ
BT3563A	xEV için büyük paketler, 300 V'a kadar paketler. Gerilim: 6 V / 60 V / 300 V. Direnç: 3 mΩ – 3 kΩ

Neden İnovasyonTest?

İnovasyonTest, Hioki yetkili satıcısıdır.
Orijinal ürün ve 3 yıl üretici garantisi.
Stoktaki ürünlerde aynı gün kargo.
5.000 TL üzeri siparişlerde ücretsiz kargo.
Kredi kartına 12 aya varan taksit imkânı.
Havale ile ödemede ek indirim fırsatı.
Talebe bağlı, ek ücretli TÜRKAK akrediteli kalibrasyon sertifikası (iş ortağımız olan kalibrasyon laboratuvarı tarafından).
Hafta içi 09:00–17:00 arasında WhatsApp ve e-posta ile teknik destek.
Kurumsal ve toplu alımlar için teklif formu üzerinden bize ulaşabilirsiniz.

İlgili Ürünler

Sıkça Sorulan Sorular

Hioki BT3562A ile ölçüm probu geliyor mu?

Hayır. BT3562A ile ölçüm probları verilmez; uygulamanıza uygun prob ayrıca satın alınmalıdır. Kutudan cihaz, güç kablosu, kullanım kılavuzu ve kullanım önlemleri dokümanı çıkar.

BT3562A ile BT3554 serisi arasındaki fark nedir?

BT3562A, üretim hatlarında hücre, modül ve paketlerin sevkiyat ve kabul muayenesi için masa tipi bir cihazdır. BT3554 serisi ise UPS akülerinin bakımında bozulma teşhisi için kullanılan, pille çalışan taşınabilir bir cihazdır.

BT3562A en fazla kaç volt ölçebilir?

Gerilim ölçümü 0 V – ±100 V DC aralığındadır; 6 V, 60 V ve 100 V kademeleri bulunur. Daha yüksek gerilimli paketler için seride 300 V'a kadar ölçen BT3563A yer alır.

Kanal sayısını artırabilir miyim?

Evet. SW1001/SW1002 anahtar ana birimleri ile ölçüm kanalı sayısı artırılabilir; örneğin bir BT356xA cihazı ile DM7276 aynı anda kontrol edilerek tarama ölçümü yapılabilir.

Cihaz PLC ile haberleşebilir mi?

BT3562A'da LAN arayüzü standarttır ve PLC tabanlı kontrol sistemleriyle birlikte çalışmayı kolaylaştırır. Ayrıca RS-232C, 37 pinli EXT I/O handler arayüzü ve analog çıkış bulunur.

Kalibrasyon sertifikası alabilir miyim?

Evet. Talebe bağlı olarak, ek ücret karşılığında iş ortağımız olan kalibrasyon laboratuvarı tarafından TÜRKAK akrediteli kalibrasyon sertifikası sağlanabilir.
