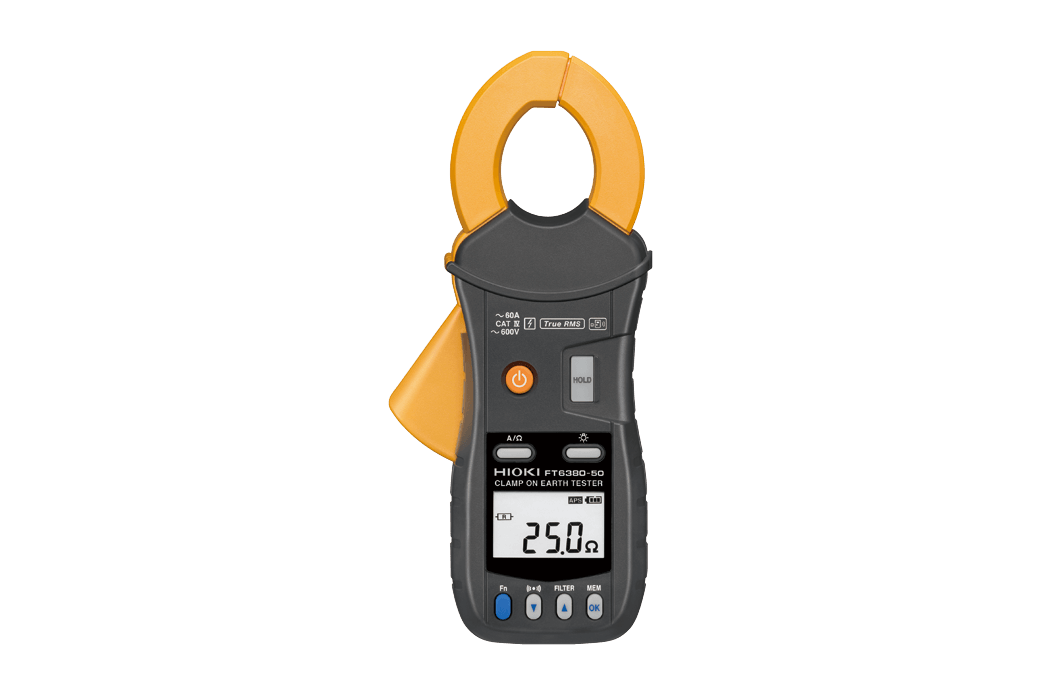

Hioki FT6380-50 Pens Tipi Kazıksız Topraklama Direnci Ölçüm Cihazı
- Ücretsiz Kargo
- 12 aya varan taksit
- 36 ay garanti
- Teknik destek
Hioki FT6380-50, çoklu topraklamalı sistemlerde topraklama direncini yalnızca topraklama iletkenini kavrayarak ölçen pens tipi bir topraklama test cihazıdır. Yardımcı topraklama kazığına gerek yoktur ve topraklama iletkenini elektrottan ayırmak gerekmez. İnce ve kompakt çenesi dar noktalarda kolay kavrama sağlar; AC akım fonksiyonuyla birkaç mA seviyesindeki kaçak akımlardan 60 A'e kadar yük akımlarına kadar ölçüm yapar.
Hioki FT6380-50 Öne Çıkan Özellikler
- Çoklu topraklamalı sistemlerde kazıksız topraklama direnci ölçümü: 0,20 Ω – 1600 Ω, 10 kademe
- Gerilim enjeksiyonu ve akım ölçümü için iki çekirdekli yapı; manyetik blendaj ile yüksek doğruluk ve tekrarlanabilirlik
- AC akım ölçümü: 20,00 mA kademesinde 0,01 mA çözünürlükle kaçak akımdan 60,0 A'e kadar yük akımına, True RMS
- 20 mm kalınlığında ince çene, φ32 mm'ye kadar iletken; iki parmakla kolay açılma
- Direnç ve akım için ayrı HI/LO alarm eşikleri: sesli ve görsel uyarı
- 2.000 ölçüm değerine kadar dahili hafıza
- Arka aydınlatmalı LCD, açılışta sıfır kalibrasyonu beklemeden hızlı başlangıç
- Opsiyonel Z3210 ile Bluetooth® veri aktarımı; GENNECT Cross'ta 30. harmoniğe kadar akım harmonikleri
- CAT IV 600 V güvenlik kategorisi
Kullanım Alanları
Hioki FT6380-50 yalnızca çoklu topraklamalı sistemler için tasarlanmıştır. Hioki broşüründe enerji iletim direkleri ve tehlikeli madde depolama tankları örnek uygulamalar olarak verilir. Birden fazla topraklama noktası olan tesislerde topraklama direncinin hızlı kontrolü ile topraklama iletkenlerindeki kaçak akım ve yük akımı ölçümleri için kullanılır. Sistemde topraklama noktası sayısı arttıkça ölçülen değer gerçek değere yaklaşır.
Teknik Özet
| Özellik | Değer |
|---|---|
| Ölçüm prensibi | İki çekirdekli pens (gerilim enjeksiyonu + akım ölçümü), çoklu topraklamalı sistemler için |
| Topraklama direnci | 0,20 Ω – 1600 Ω, 10 kademe, temel doğruluk ±%1,5 rdg. ±0,02 Ω |
| AC akım | 20,00 mA – 60,0 A, 5 kademe, ±%2,0 rdg. ±0,05 mA, True RMS |
| Maks. iletken çapı | φ32 mm |
| Hafıza | 2.000 veri |
| Güvenlik kategorisi | CAT IV 600 V |
| Koruma sınıfı | IP40 (çene kapalıyken) |
| Güç kaynağı | 2 × LR6 alkalin pil, yaklaşık 40 saat |
| Boyutlar / ağırlık | 73 × 218 × 43 mm, 620 g |
Kutu İçeriği
- Taşıma çantası
- Direnç kontrol halkası (1 Ω ±%2, 25 Ω ±%1)
- Askı
- LR6 alkalin pil × 2
- Kullanım kılavuzu
Hioki FT6380-50 ile FT6380-90 Farkı
Hioki FT6380-50 kablosuz adaptör olmadan satılır; FT6380-90 ise Z3210 kablosuz adaptörle birlikte sunulan settir ve Hioki'ye göre yalnızca Japonya ve Hioki Avrupa bölgelerinde satılır. Önceki FT6381 modeli yalnızca ayrı bir Android uygulamasını desteklerken, FT6380-50 GENNECT Cross ile diğer Hioki cihazlarının ölçümleriyle birlikte rapor oluşturmaya imkân verir.
Neden İnovasyonTest?
- İnovasyonTest, Hioki yetkili satıcısıdır.
- Orijinal ürün ve 3 yıl üretici garantisi.
- Stoktaki ürünlerde aynı gün kargo.
- 5.000 TL üzeri siparişlerde ücretsiz kargo.
- Kredi kartına 12 aya varan taksit imkânı.
- Havale ile ödemelerde ek indirim fırsatı.
- Talebe bağlı, ek ücretli TÜRKAK akrediteli kalibrasyon sertifikası (iş ortağımız olan kalibrasyon laboratuvarı aracılığıyla).
- Hafta içi 09:00–17:00 arası WhatsApp ve e-posta ile teknik destek.
- Kurumsal ve toplu alımlar için teklif formu üzerinden bize ulaşabilirsiniz.
İlgili Ürünler
- Hioki FT6031-50 Topraklama Test Cihazı 2 ve 3 Kutuplu IP67
- Hioki CM4001 AC Kaçak Akım Pensampermetresi 0,60 mA – 600 A True RMS
- Hioki IR4056-20 Dijital İzolasyon Test Cihazı 50–1000 V 4000 MΩ
- Topraklama Test Cihazları
- Tüm Hioki ürünleri
Sıkça Sorulan Sorular
Hioki FT6380-50 ile yardımcı kazık kullanmadan ölçüm yapılabilir mi?
Evet. Cihaz topraklama iletkenini kavrayarak ölçüm yapar; yardımcı kazık gerekmez ve iletkenin elektrottan ayrılması gerekmez. Ancak yöntem yalnızca çoklu topraklamalı sistemlerde geçerlidir.
Tek topraklamalı sistemde kullanılabilir mi?
Hayır. Ölçüm prensibi çoklu topraklamaya dayanır; Hioki, topraklama noktası sayısı arttıkça ölçümün daha doğru olduğunu belirtir. Tek elektrotlu ölçümler için Hioki FT6031-50 gibi kazıklı cihazlar uygundur.
Kaçak akım ölçebilir mi?
Evet. 20,00 mA kademesinde 0,01 mA çözünürlükle kaçak akım, 60,0 A kademesine kadar yük akımı ölçer (True RMS).
Ölçüm sonuçları kaydedilebiliyor mu?
Cihaz 2.000 ölçüm değerine kadar dahili hafızaya sahiptir. Opsiyonel Z3210 ile sonuçlar Bluetooth üzerinden GENNECT Cross veya Excel®'e aktarılabilir.
Kutuda neler var?
Taşıma çantası, 1 Ω ve 25 Ω direnç kontrol halkası, askı, 2 adet LR6 alkalin pil ve kullanım kılavuzu.
Kalibrasyon sertifikası sağlıyor musunuz?
Talep halinde ek ücretli TÜRKAK akrediteli kalibrasyon sertifikası iş ortağımız laboratuvar üzerinden sağlanabilir.
Temel özellikler (doğruluk garantisi 1 yıl)
| Özellik | Değer |
|---|---|
| Ölçüm prensibi | Gerilim enjeksiyonu ve akım ölçümü için iki çekirdek; tanımlı gerilim ve ölçülen akımdan toplam devre döngü direnci hesaplanır. Yalnızca çoklu topraklamalı sistemler için; topraklama noktası sayısı arttıkça ölçülen değer daha doğrudur. |
| Topraklama direnci aralığı | 0,20 Ω (0,01 Ω çözünürlük) – 1600 Ω (20 Ω çözünürlük), 10 kademe, sıfır bastırma: 0,02 Ω altı, doğruluk: ±%1,5 rdg. ±0,02 Ω (kademe bazında aşağıdaki tabloya bakınız) |
| AC akım aralığı | 20,00 mA (0,01 mA çözünürlük) – 60,0 A (0,1 A çözünürlük), 5 kademe, sıfır bastırma: 0,05 mA altı, doğruluk: ±%2,0 rdg. ±0,05 mA (30 Hz – 400 Hz, True RMS), tepe faktörü 5,0 veya altı (60 A kademesinde 1,7 veya altı) |
| Maks. giriş akımı (akım ölçümü) | 100 A AC sürekli, 200 A AC 2 dakika veya daha kısa (50/60 Hz, frekansa göre azaltma gerekir) |
| Toprağa karşı maks. anma gerilimi | 600 V AC, ölçüm kategorisi IV (beklenen geçici aşırı gerilim 8000 V) |
| Hafıza | 2.000 veri |
| Alarm | Direnç ve akım ölçümü için; ölçülen değer eşiğin altında veya üstündeyken sesli uyarı. Eşik: direnç 0,02 Ω – 1600 Ω (başlangıç 25,0 Ω), akım 0,05 mA – 200,0 mA ve 0,201 A – 60,0 A (başlangıç 1,00 mA) |
| Harmonikler | Z3210 takılıyken 30. harmoniğe kadar akım harmonik seviyeleri, içerik oranı, toplam harmonik bozulma oranı (GENNECT Cross uygulamasında görüntülenir) |
| Diğer fonksiyonlar | Veri tutma, arka aydınlatma, filtre, otomatik güç tasarrufu (son tuş işleminden yaklaşık 5 dk sonra), kablosuz iletişim (Z3210 ile) |
| Ekran | LCD, maks. 2.000 sayım, yenileme hızı yaklaşık 2 kez/s |
| Kademe seçimi | Otomatik |
Direnç modu (doğruluk: 23 °C ±5 °C, %80 bağıl nem altı)
| Özellik | Değer |
|---|---|
| 0,20 Ω | 0,02–0,20 Ω, çözünürlük 0,01 Ω, ±%1,5 rdg. ±0,02 Ω |
| 2,00 Ω | 0,18–2,00 Ω, çözünürlük 0,01 Ω, ±%1,5 rdg. ±0,02 Ω |
| 20,00 Ω | 1,80–20,00 Ω, çözünürlük 0,01 Ω, ±%1,5 rdg. ±0,05 Ω |
| 50,0 Ω | 18,0–50,0 Ω, çözünürlük 0,1 Ω, ±%1,5 rdg. ±0,1 Ω |
| 100,0 Ω | 50,0–100,0 Ω, çözünürlük 0,1 Ω, ±%1,5 rdg. ±0,5 Ω |
| 200,0 Ω | 100,0–200,0 Ω, çözünürlük 0,2 Ω, ±%3,0 rdg. ±1,0 Ω |
| 400 Ω | 180–400 Ω, çözünürlük 1 Ω, ±%5 rdg. ±5 Ω |
| 600 Ω | 400–600 Ω, çözünürlük 2 Ω, ±%10 rdg. ±10 Ω |
| 1200 Ω | 600–1200 Ω, çözünürlük 10 Ω, ±%20 rdg. |
| 1600 Ω | 1200–1600 Ω, çözünürlük 20 Ω, ±%35 rdg. |
| Ölçüm frekansı | Yaklaşık 2.400 Hz |
Akım modu (doğruluk: 23 °C ±5 °C, %80 bağıl nem altı)
| Özellik | Değer |
|---|---|
| 20,00 mA | 1,00–20,00 mA, çözünürlük 0,01 mA; 45–66 Hz: ±%2,0 rdg. ±0,05 mA; 30–45 Hz ve 66–400 Hz: ±%2,5 rdg. ±0,05 mA |
| 200,0 mA | 18,0–200,0 mA, çözünürlük 0,1 mA; ±%2,0 rdg. ±0,5 mA / ±%2,5 rdg. ±0,5 mA |
| 2,000 A | 0,180–2,000 A, çözünürlük 0,001 A; ±%2,0 rdg. ±0,005 A / ±%2,5 rdg. ±0,005 A |
| 20,00 A | 1,80–20,00 A, çözünürlük 0,01 A; ±%2,0 rdg. ±0,05 A / ±%2,5 rdg. ±0,05 A |
| 60,0 A | 18,0–60,0 A, çözünürlük 0,1 A; ±%2,0 rdg. ±0,5 A / ±%2,5 rdg. ±0,5 A |
| Filtre | Kesim frekansı 180 Hz ±30 Hz (-3 dB); 45–66 Hz doğruluğu filtre açık/kapalı, diğer frekanslar yalnızca filtre kapalı için geçerli |
| İletken konumu etkisi | ±%0,5 rdg. içinde (sensör merkezi referans, tüm konumlarda) |
| Harici manyetik alan etkisi | 400 A/m, 50/60 Hz AC manyetik alanda 10 mA veya altı |
Genel özellikler
| Özellik | Değer |
|---|---|
| Maks. ölçülebilir iletken çapı | φ32 mm |
| Toz ve su koruması | IP40 (EN60529), çene kapalıyken |
| Çalışma sıcaklığı ve nem | -10 °C – 50 °C, %80 bağıl nem veya altı (yoğuşmasız) |
| Depolama sıcaklığı ve nem | -20 °C – 60 °C, %80 bağıl nem veya altı (yoğuşmasız, pil hariç) |
| Standartlar | Güvenlik: EN61010, EN61557-1/-5/-13; EMC: EN61326 |
| Güç kaynağı | LR6 alkalin pil × 2 |
| Sürekli çalışma süresi | Yaklaşık 40 saat (25 Ω ölçümü, arka ışık kapalı, Z3210 takılı değilken); yaklaşık 35 saat (Z3210 takılı ve kablosuz iletişim kullanılırken) |
| Boyutlar ve ağırlık | 73 mm G × 218 mm Y × 43 mm D, 620 g |
| Standart aksesuarlar | Taşıma çantası, direnç kontrol halkası (1 Ω ±%2, 25 Ω ±%1), askı, LR6 alkalin pil × 2, kullanım kılavuzu |
