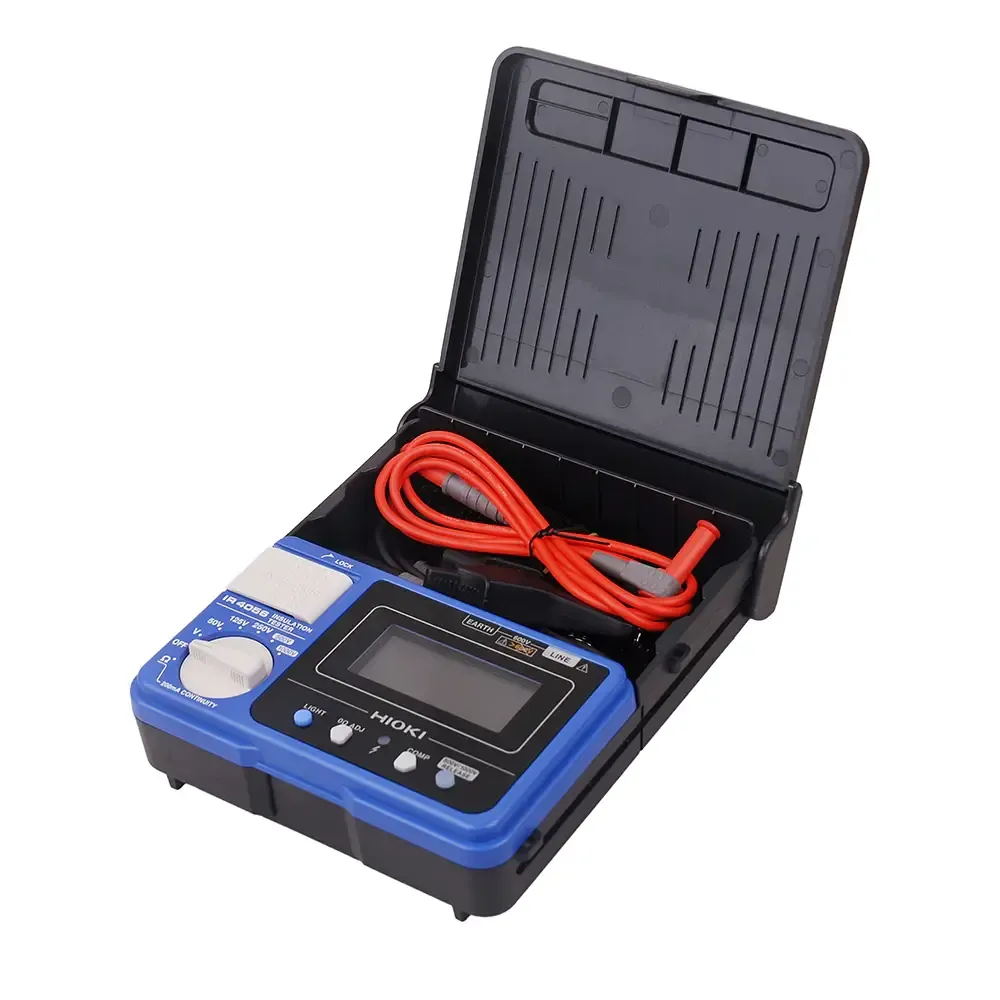

Hioki IR4056-20 Dijital İzolasyon Test Cihazı 50–1000 V 4000 MΩ
- Ücretsiz Kargo
- 12 aya varan taksit
- 36 ay garanti
- Teknik destek
Hioki IR4056-20, 50 V'tan 1000 V'a kadar 5 test kademesine sahip dijital bir izolasyon direnci test cihazıdır (izolasyon megeri). 1000 V kademesinde 4000 MΩ'a kadar ölçer, karşılaştırıcı ile yaklaşık 0,8 saniyede GEÇTİ/KALDI kararı verir ve 200 mA test akımıyla topraklama iletkeni sürekliliğini kontrol eder. Saha izolasyon testlerinde iş süresini kısaltmak isteyen elektrik teknisyenleri, müteahhitler ve bakım ekipleri için tasarlanmış, Hioki'nin ekonomik modelidir.
Hioki IR4056-20 Öne Çıkan Özellikler
- 5 test kademesi: 50 V / 100 MΩ'dan 1000 V / 4000 MΩ'a kadar
- Kararlı, orta hızlı dijital okuma; GEÇTİ/KALDI kararı için yaklaşık 0,8 saniye yanıt süresi
- Karşılaştırıcı fonksiyonu: sonucu sesli uyarı ve LCD ışığıyla bildirir; izolasyon ve düşük direnç ölçümünde kullanılabilir
- 200 mA test akımıyla süreklilik kontrolü (IEC 60364'e göre koruma iletkeni direnci, EV/HEV süreklilik kontrolleri)
- Dahili AC/DC voltmetre (600 V'a kadar), otomatik AC/DC algılama
- Beyaz LED ile aydınlatılan ekran ve bar grafik gösterge
- 1 m yükseklikten beton zemine düşmeye dayanıklı gövde
- Başparmakla kullanılan ölçüm anahtarı: tek ölçüm veya kilitleyerek sürekli ölçüm
- Gerilimli devre göstergesi, otomatik deşarj ve otomatik güç tasarrufu
Kullanım Alanları
Hioki IR4056-20; bina elektrik tesisatlarının kabul ve periyodik kontrolleri, dağıtım panoları, kablolar ve motorların izolasyon direnci ölçümü için kullanılır. Dahili AC/DC gerilim ölçümü güneş enerjisi sistemleri ve elektrikli araçlarla ilgili testlerde, 200 mA süreklilik fonksiyonu ise IEC 60364'te tanımlanan koruma iletkeni ölçümleri ile EV ve HEV süreklilik kontrollerinde işe yarar.
Teknik Özet
| Özellik | Değer |
|---|---|
| Test gerilimleri | 50 / 125 / 250 / 500 / 1000 V DC |
| Etkin maksimum gösterge değeri | 100 / 250 / 500 / 2000 / 4000 MΩ |
| Doğruluk (1. etkin aralık) | ±%2 rdg. ±2 dgt. |
| GEÇTİ/KALDI yanıt süresi | Yaklaşık 0,8 s |
| Düşük direnç | 10 Ω / 100 Ω / 1000 Ω, ±%3 rdg. ±2 dgt., 200 mA veya üzeri test akımı |
| DC / AC gerilim | DC 600 V'a kadar, AC 420 V / 600 V |
| Güvenlik kategorisi | CAT III 600 V |
| Güç kaynağı | 4 × LR6 (AA) alkalin pil, yaklaşık 20 saat |
| Boyutlar / ağırlık | 159 × 177 × 53 mm, 600 g |
Kutu İçeriği
- Test kablosu L9787 × 1
- Boyun askısı × 1
- Kullanım kılavuzu × 1
- LR6 (AA) alkalin pil × 4
Hioki IR4056-20, IR4056-21 ve IR4057-50 Farkı
Hioki IR4056-20 ile IR4056-21 aynı cihazdır; fark aksesuar ve sertifikasyondadır. IR4056-20 standart L9787 test kablosuyla gelir. IR4056-21 ise uzaktan anahtarlı ve ışıklı L9788-11 test kablosu setiyle gelir ve CE işaretli değildir. Bir üst model olan IR4057-50, GEÇTİ/KALDI kararını yaklaşık 0,3 saniyede verir, 1 dakikalık izolasyon değerini gösterebilir ve opsiyonel Z3210 kablosuz adaptörle Bluetooth üzerinden veri aktarabilir. IR4056-20'de kablosuz iletişim bulunmaz.
Neden İnovasyonTest?
- İnovasyonTest, Hioki yetkili satıcısıdır.
- Orijinal ürün ve 3 yıl üretici garantisi.
- Stoktaki ürünlerde aynı gün kargo.
- 5.000 TL üzeri siparişlerde ücretsiz kargo.
- Kredi kartına 12 aya varan taksit imkânı.
- Havale ile ödemelerde ek indirim fırsatı.
- Talebe bağlı, ek ücretli TÜRKAK akrediteli kalibrasyon sertifikası (iş ortağımız olan kalibrasyon laboratuvarı aracılığıyla).
- Hafta içi 09:00–17:00 arası WhatsApp ve e-posta ile teknik destek.
- Kurumsal ve toplu alımlar için teklif formu üzerinden bize ulaşabilirsiniz.
İlgili Ürünler
- Hioki IR4016-20 Analog İzolasyon Test Cihazı 500 V 100 MΩ
- Hioki IR4053-10 PV Sistemleri İçin Dijital İzolasyon Test Cihazı 1000 V
- Hioki IR4057-50 Dijital İzolasyon Test Cihazı 50–1000 V Bar Grafikli
- İzolasyon Test Cihazları
- Tüm Hioki ürünleri
Sıkça Sorulan Sorular
Hioki IR4056-20 hangi test gerilimlerini sunar?
50 V, 125 V, 250 V, 500 V ve 1000 V DC olmak üzere 5 kademe sunar. Etkin maksimum gösterge değeri 1000 V kademesinde 4000 MΩ'dur.
Hioki IR4056-20 ile süreklilik testi yapılabilir mi?
Evet. 10 Ω, 100 Ω ve 1000 Ω kademelerinde, 6 Ω veya altında 200 mA veya üzeri test akımıyla düşük direnç (süreklilik) ölçümü yapar.
IR4056-20 ile IR4056-21 arasındaki fark nedir?
IR4056-20 L9787 test kablosuyla, IR4056-21 ise uzaktan anahtarlı L9788-11 test kablosu setiyle gelir. IR4056-21 CE işaretli değildir.
Bluetooth ile veri aktarımı var mı?
Hayır, IR4056-20'de kablosuz iletişim yoktur. Z3210 kablosuz adaptör desteği gerekiyorsa IR4057-50 modeline bakabilirsiniz.
Pil ile kaç ölçüm yapılabilir?
Üretici; karşılaştırıcı ve arka ışık kapalı, 500 V kademesinde yüksüz yaklaşık 20 saat sürekli kullanım ve 5 s açık / 25 s kapalı döngüde yaklaşık 1000 ölçüm belirtir.
Garanti ve kalibrasyon nasıl işliyor?
Ürün orijinal olup 3 yıl üretici garantilidir. Talep halinde ek ücretli TÜRKAK akrediteli kalibrasyon sertifikası sağlanabilir.
İzolasyon direnci ölçümü (doğruluk garantisi 1 yıl)
| Özellik | Değer |
|---|---|
| Anma çıkış gerilimi | 50 V / 125 V / 250 V / 500 V / 1000 V DC |
| Etkin maksimum gösterge değeri | 100 MΩ / 250 MΩ / 500 MΩ / 2000 MΩ / 4000 MΩ |
| Doğruluk, 1. etkin ölçüm aralığı | ±%2 rdg. ±2 dgt.; 0,200–10,00 MΩ / 0,200–25,0 MΩ / 0,200–50,0 MΩ / 0,200–500 MΩ / 0,200–1000 MΩ |
| Doğruluk, 2. etkin ölçüm aralığı (broşür) | ±%5 rdg.; 10,1–100,0 MΩ / 25,1–250 MΩ / 50,1–500 MΩ / 501–2000 MΩ / 1010–4000 MΩ |
| Alt sınır direnci | 0,05 MΩ / 0,125 MΩ / 0,25 MΩ / 0,5 MΩ / 1 MΩ |
| Aşırı yük koruması | 600 V AC (10 s) / 660 V AC (10 s) (kademeye göre) |
Gerilim ve düşük direnç ölçümü
| Özellik | Değer |
|---|---|
| DC gerilim aralığı | 4,2 V (0,001 V çözünürlük) – 600 V (1 V çözünürlük), 4 kademe, ±%1,3 rdg. ±4 dgt., giriş direnci 100 kΩ veya üzeri |
| AC gerilim aralığı | 420 V (0,1 V çözünürlük) / 600 V (1 V çözünürlük), 2 kademe, 50/60 Hz, ±%2,3 rdg. ±8 dgt., giriş direnci 100 kΩ veya üzeri, ortalama doğrultmalı |
| Düşük direnç aralığı | Topraklama iletkeni sürekliliği için 10 Ω (0,01 Ω çözünürlük) – 1000 Ω (1 Ω çözünürlük), 3 kademe, temel doğruluk ±%3 rdg. ±2 dgt., test akımı 200 mA veya üzeri (6 Ω veya altında) |
Genel özellikler
| Özellik | Değer |
|---|---|
| Ekran | Arka aydınlatmalı yarı geçirgen FSTN LCD, bar grafik gösterge |
| Yanıt süresi | GEÇTİ/KALDI kararı için yaklaşık 0,8 saniye (üretici iç testleri) |
| Diğer fonksiyonlar | Gerilimli devre göstergesi, otomatik deşarj, otomatik DC/AC algılama, karşılaştırıcı, düşmeye dayanıklılık, otomatik güç tasarrufu |
| Güvenlik kategorisi | CAT III 600 V |
| Toz ve su koruması (broşür) | IP40 (terminaller hariç) |
| Çalışma / depolama sıcaklığı (broşür) | -25 °C – 65 °C, %90 bağıl nem veya altı (yoğuşmasız) |
| Güç kaynağı | LR6 (AA) alkalin pil × 4; sürekli kullanım: 20 saat (karşılaştırıcı kapalı, arka ışık kapalı, 500 V kademesi, yüksüz); ölçüm sayısı: 1000 (5 s açık / 25 s kapalı döngü, nominal çıkış gerilimini koruyan alt sınır direncinde izolasyon ölçümü) |
| Boyutlar ve ağırlık | 159 mm G × 177 mm Y × 53 mm D, 600 g (pil dahil, test kabloları hariç) |
| Standart aksesuarlar | Test kablosu L9787 × 1, boyun askısı × 1, kullanım kılavuzu × 1, LR6 (AA) alkalin pil × 4 |
