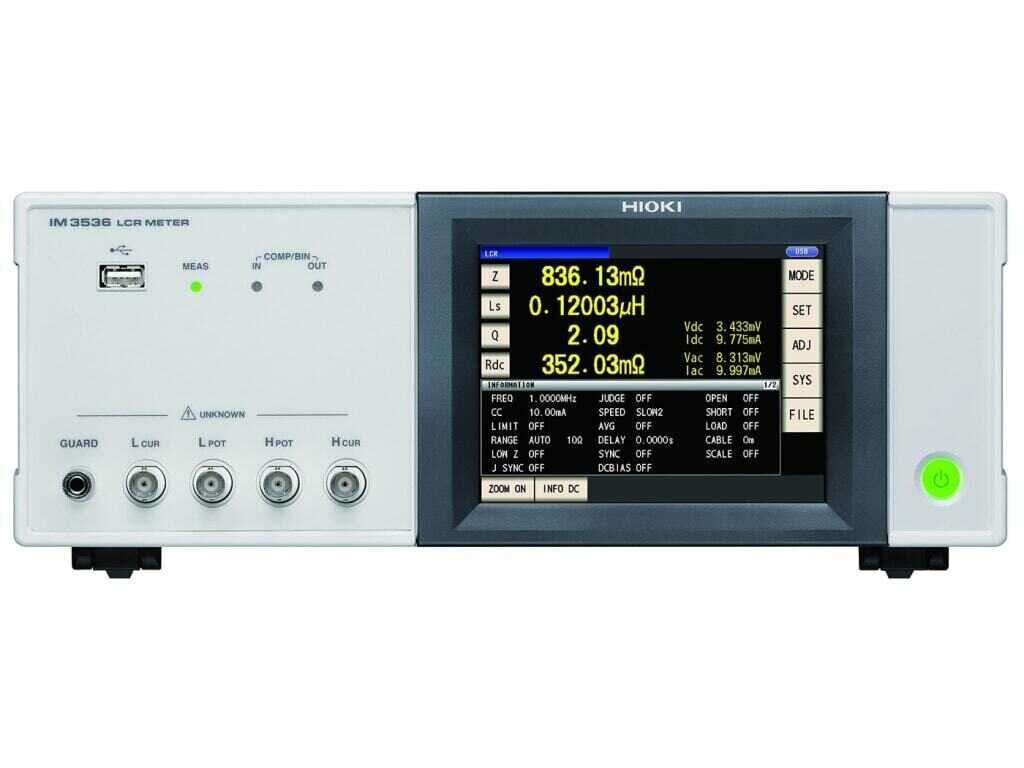

Hioki IM3536 Masa Tipi LCR Metre DC, 4 Hz – 8 MHz, %0,05 Doğruluk
- Ücretsiz Kargo
- 12 aya varan taksit
- 36 ay garanti
- Teknik destek
Hioki IM3536, DC ve 4 Hz – 8 MHz ölçüm frekansı ile ±%0,05 temel doğruluk sunan genel amaçlı, masa tipi bir LCR metredir. 8 MHz'e uzanan ölçüm frekansı, güç kaynağı indüktörleri dahil yeni nesil elektronik bileşenlerin karakterizasyonu için uygundur. Ar-Ge'den üretim hattına kadar geniş bir uygulama yelpazesinde yüksek performansı uygun maliyetle sunar. Ölçüm probları ve test fikstürleri ayrıca seçilir.
Hioki IM3536 Öne Çıkan Özellikler
- DC ve 4 Hz – 8 MHz ölçüm frekansı (5 hane ayar çözünürlüğü, en küçük çözünürlük 10 mHz).
- En hızlı 1 ms ölçüm süresi.
- ±%0,05 rdg temel doğruluk (temsili değer); garantili doğruluk aralığı 1 mΩ'dan başlar.
- Düşük empedans yüksek tekrarlanabilirlik modu: elektrolitik kapasitörlerde düşük ESR ve güç kaynağı bobinlerinde empedans ölçümü için önceki ürünlere göre belirgin şekilde daha iyi tekrarlanabilirlik.
- Dahili DC bias (yalnızca kapasitör): 0 V – 2,50 V DC (10 mV çözünürlük); harici DC bias üniteleri 9268-10 ve 9269-10 ile genişletilebilir.
- Sürekli ölçüm fonksiyonu: ör. 1 kHz'de L-Q ve DC direnç (Rdc) tek cihazla ardışık ölçülür.
- 5,7 inç dokunmatik renkli ekran; iletkenlik ve dielektrik sabiti hesaplama.
- 32.000 ölçüm sonucunu belleğe kaydetme ve USB belleğe kopyalama.
- Kalıntı yük koruması: şarjlı bir kapasitör yanlışlıkla bağlandığında dahili devreleri korur.
Ücretsiz uygulama yazılımı ile USB, LAN, GP-IB veya RS-232C üzerinden frekans, gerilim ve akım taraması ile zaman aralıklı ölçüm yapılabilir; veriler Excel veya CSV olarak kaydedilir. Kablo uzunluğu kompanzasyonu (0 m, 1 m, 2 m, 4 m) ve 5 sete kadar yük kompanzasyonu, otomatik test sistemlerinde ve cihaz değişimlerinde ölçüm uyumluluğunu korur.
Kullanım Alanları
- Elektrolitik kapasitörlerin farklı frekanslarda kapasitans ve düşük ESR ölçümü
- Çok katmanlı seramik kapasitörlerin farklı ölçüm gerilimlerinde (10 mV – 5 V) kapasitans ölçümü
- İndüktör ve bobinlerde L-Q ölçümü, frekans karakteristiği ve rezonans analizi
- Güç kaynağı bobinlerinde empedans testi ve Rdc ölçümü
- Sinyal bağımlılığı gösteren numunelerin gerilim/akım taramalı değerlendirmesi
- Üretim hatlarında karşılaştırıcı ve BIN sınıflandırmalı muayene
Teknik Özet
| Özellik | Değer |
|---|---|
| Ölçüm frekansı | DC, 4 Hz – 8 MHz |
| Temel doğruluk | Z ±%0,05 rdg, θ ±0,03° (temsili değer) |
| Ölçüm aralığı | 100 mΩ – 100 MΩ, 10 kademe |
| Garantili doğruluk aralığı | 1 mΩ – 200 MΩ |
| Ölçüm sinyal seviyesi | 10 mV – 5 V rms (4 Hz – 1 MHz, normal mod) |
| DC bias (dahili) | 0 V – 2,50 V DC |
| En hızlı ölçüm süresi | 1 ms |
| Ekran | 5,7 inç renkli TFT, dokunmatik panel |
| Arayüzler | EXT I/O, USB, USB bellek, LAN, GP-IB, RS-232C, BCD |
| Boyut ve ağırlık | 330 × 119 × 230 mm, 4,2 kg |
Kutu İçeriği
- Güç kablosu ×1
- Kullanım kılavuzu ×1
- Not: Ölçüm probları ve test fikstürleri dahil değildir; uygulamaya göre ayrıca seçilmelidir.
Neden İnovasyonTest?
- İnovasyonTest, Hioki yetkili satıcısıdır.
- Orijinal ürün ve 3 yıl üretici garantisi.
- Stoktaki ürünlerde aynı gün kargo.
- 5.000 TL üzeri siparişlerde ücretsiz kargo.
- Kredi kartına 12 aya varan taksit imkânı.
- Havale ile ödemede ek indirim fırsatı.
- Talebe bağlı, ek ücretli TÜRKAK akrediteli kalibrasyon sertifikası (iş ortağımız olan kalibrasyon laboratuvarı tarafından).
- Hafta içi 09:00–17:00 arasında WhatsApp ve e-posta ile teknik destek.
- Kurumsal ve toplu alımlar için teklif formu üzerinden bize ulaşabilirsiniz.
İlgili Ürünler
- Hioki IM3570 Empedans Analizörü 4 Hz – 5 MHz, LCR ve Tarama Ölçümü
- Hioki RM3545 Masa Tipi Rezistans Metre 0,01 µΩ – 1.200 MΩ, %0,006 Doğruluk
- Hioki L2000 4 Telli Kelvin Probu LCR Metre İçin DC–8 MHz
- LCR Metreler
- Tüm Hioki ürünleri
Sıkça Sorulan Sorular
Hioki IM3536 ile ölçüm probu veya test fikstürü geliyor mu?
Hayır. IM3536 ile ölçüm probu veya test fikstürü verilmez; uygulamanıza uygun prob ya da fikstür ayrıca seçilmelidir. Tüm problar 1.5D-2V koaksiyel kablo ile üretilir. Kutudan güç kablosu ve kullanım kılavuzu çıkar.
IM3536 hangi frekanslarda ölçüm yapar?
IM3536, DC ve 4 Hz – 8 MHz aralığında ölçüm yapar. Frekans 5 hane çözünürlükle ayarlanır, en küçük çözünürlük 10 mHz'dir. 1 MHz'in üzerinde ölçüm sinyal seviyesi 10 mV – 1 V rms aralığındadır.
Kapasitörlere DC bias uygulanabilir mi?
Evet. Dahili DC bias fonksiyonu kapasitör ölçümünde 0 V – 2,50 V DC (düşük empedans modunda 0 V – 1 V) gerilim uygular. Daha yüksek bias için 9268-10 DC bias gerilim ünitesi (maks. ±40 V DC) veya indüktörler için 9269-10 DC bias akım ünitesi (maks. 2 A DC) harici güç kaynağıyla birlikte kullanılabilir.
Ölçüm verilerini bilgisayara nasıl aktarırım?
32.000'e kadar ölçüm sonucu dahili belleğe kaydedilip USB belleğe kopyalanabilir. Ayrıca ücretsiz uygulama yazılımı ile USB, LAN, GP-IB veya RS-232C üzerinden ölçüm verileri Excel veya CSV olarak kaydedilebilir. RS-232C bağlantısı için çapraz kablo kullanılabilir; donanım akış kontrolü olmadan RS-232C kablosu 9637 kullanılabilir.
Kalibrasyon sertifikası alabilir miyim?
Evet. Talebe bağlı olarak, ek ücret karşılığında iş ortağımız olan kalibrasyon laboratuvarı tarafından TÜRKAK akrediteli kalibrasyon sertifikası sağlanabilir.
Ölçüm
| Özellik | Değer |
|---|---|
| Doğruluk garanti süresi | 1 yıl |
| Ölçüm modları | LCR (tek koşulda ölçüm), sürekli test (kaydedilmiş koşullarda ardışık ölçüm) |
| Ölçüm parametreleri | Z, Y, θ, X, G, B, Q, Rdc (DC direnç), Rs (ESR), Rp, Ls, Lp, Cs, Cp, D (tanδ), σ, ε |
| Ölçüm aralığı | 100 mΩ – 100 MΩ, 10 kademe (tüm parametreler Z'ye göre belirlenir) |
| Gösterge aralığı | Z: 0,00 m – 9,99999 GΩ; Y: 0,000 n – 9,99999 GS; θ: ±(0,000° – 180,000°); Q: ±(0,00 – 9.999,99); Rdc: ±(0,00 m – 9,99999 GΩ); D: ±(0,00000 – 9,99999); Δ%: ±(%0,000 – %999,999) ve diğerleri |
| Temel doğruluk | Z: ±%0,05 rdg, θ: ±0,03° (temsili değer; ölçülebilir aralık 1 mΩ – 200 MΩ) |
| Ölçüm frekansı | 4 Hz – 8 MHz (5 hane ayar çözünürlüğü, en küçük çözünürlük 10 mHz) ve DC |
Ölçüm Sinyali
| Özellik | Değer |
|---|---|
| Normal mod – V / CV modu | 4 Hz – 1,0000 MHz: 10 mV – 5 V rms (maks. 50 mA rms); 1,0001 MHz – 8 MHz: 10 mV – 1 V rms (maks. 10 mA rms) |
| Düşük empedans yüksek tekrarlanabilirlik modu – V / CV modu | 4 Hz – 1,0000 MHz: 10 mV – 1 V rms (maks. 100 mA rms) |
| Normal mod – CC modu | 4 Hz – 1,0000 MHz: 10 µA – 50 mA rms (maks. 5 V rms); 1,0001 MHz – 8 MHz: 10 µA – 10 mA rms (maks. 1 V rms) |
| Düşük empedans yüksek tekrarlanabilirlik modu – CC modu | 4 Hz – 1,0000 MHz: 10 µA – 100 mA rms (maks. 1 V rms) |
| DC direnç ölçümü | Ölçüm sinyal seviyesi 1 V sabit |
| DC bias ölçümü | Üretim aralığı: 0 V – 2,50 V DC (10 mV çözünürlük); düşük empedans yüksek tekrarlanabilirlik modunda 0 V – 1 V (10 mV çözünürlük) |
| Çıkış empedansı | Normal mod: 100 Ω; düşük empedans yüksek tekrarlanabilirlik modu: 10 Ω |
Fonksiyonlar ve Arayüzler
| Özellik | Değer |
|---|---|
| Ekran | 5,7 inç renkli TFT, dokunmatik panel |
| Fonksiyonlar | Karşılaştırıcı, BIN ölçümü (2 ölçüm parametresi için 10 kategori), tetikleme fonksiyonu, açık/kısa devre kompanzasyonu, kontak kontrolü, panel yükleme/kaydetme, bellek fonksiyonu |
| Kompanzasyon | Kablo uzunluğu kompanzasyonu: 0 m, 1 m, 2 m, 4 m; yük kompanzasyonu: 5 sete kadar koşul |
| Bellek | 32.000 ölçüm sonucu; USB belleğe kopyalama |
| Arayüzler | EXT I/O (handler), USB, USB bellek, LAN, GP-IB, RS-232C, BCD |
Genel Özellikler
| Özellik | Değer |
|---|---|
| Güç kaynağı | 100–240 V AC, 50/60 Hz, maks. 50 VA |
| Boyutlar | 330 mm (G) × 119 mm (Y) × 230 mm (D) |
| Ağırlık | 4,2 kg |
| Standart aksesuarlar | Güç kablosu ×1, kullanım kılavuzu ×1 (ölçüm probu ve test fikstürü dahil değildir) |
