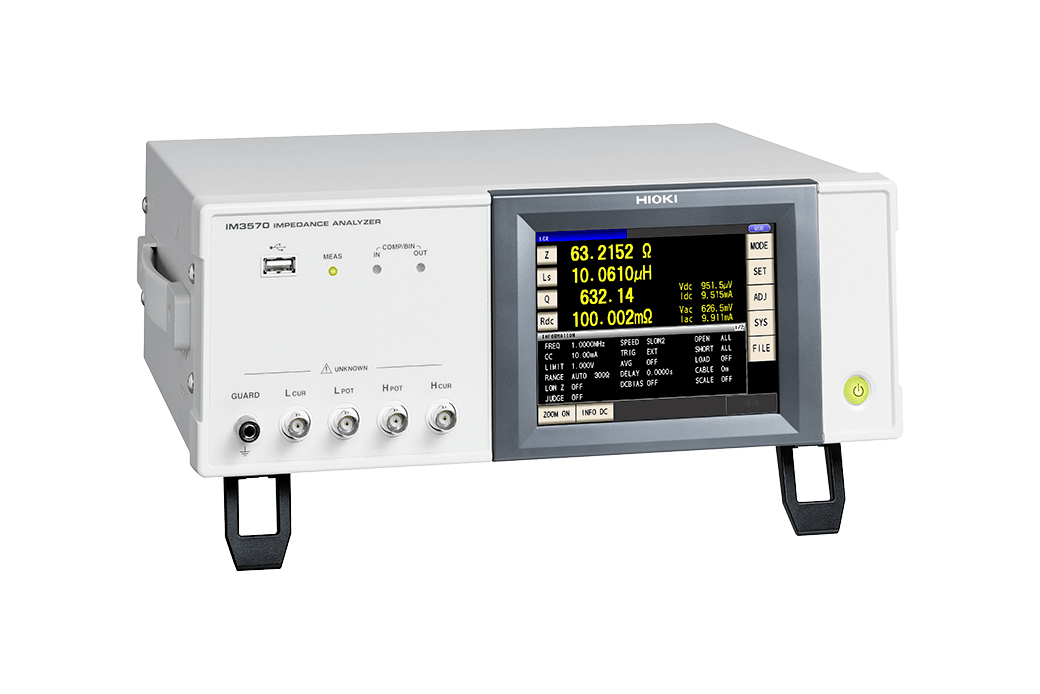

Hioki IM3570, LCR metre ile empedans analizörünü tek cihazda birleştiren, 4 Hz – 5 MHz ölçüm frekansına ve 5 mV – 5 V test sinyali seviyesine sahip bir empedans analizörüdür. AC sinyalle LCR ölçümü, doğru akımla direnç ölçümü (Rdc) ve ölçüm frekansını ya da seviyesini sürekli değiştiren tarama ölçümü yapabilir. Düşük empedansta üstün tekrarlanabilirliği sayesinde fonksiyonel polimer kapasitörlerde birkaç miliohm mertebesindeki düşük ESR ölçümü için uygundur. Ölçüm probları ve test fikstürleri ayrıca seçilir.
Hioki IM3570 Öne Çıkan Özellikler
- LCR, DCR ve tarama ölçümleri tek cihazla, farklı koşullarda ardışık ve yüksek hızda yapılır.
- LCR modunda 1 kHz'de 1,5 ms, 100 kHz'de 0,5 ms'ye varan ölçüm süresi (ekran kapalıyken); tarama ölçümünde nokta başına 0,3 ms.
- Z parametresinde ±%0,08 rdg, θ'da ±0,05° temel doğruluk.
- Analizör modunda frekans taraması, seviye taraması ve zaman aralıklı ölçüm; peak karşılaştırıcı ile rezonans durumunda geçti/kaldı değerlendirmesi.
- Düşük empedans ve düşük kapasitans (yüksek empedans) ölçümünde önceki Hioki ürünlerine göre bir hane daha iyi tekrarlanabilirlik.
- 15 parametre: Z, Y, θ, Rs (ESR), Rp, Rdc, X, G, B, Ls, Lp, Cs, Cp, D (tanδ), Q.
- Dahili 2,5 V DC bias: tantal gibi polariteli kapasitörler cihaz tek başına kullanılarak ölçülebilir.
- Sabit gerilim (CV) ve sabit akım (CC) modları; ölçüm seviyesine bağımlı bileşenlerin değerlendirmesi.
- Kontak kontrolü, karşılaştırıcı ve BIN fonksiyonları; 3 ile 7 hane arasında ayarlanabilen gösterge.
Hioki'nin verdiği karşılaştırmaya göre IM3570'in FAST ölçüm süreleri 1 MHz ve 100 kHz'de 0,5 ms, 10 kHz'de 0,6 ms, 1 kHz'de 1,5 ms ve 100 Hz'de 11 ms'dir (ekran kapalı, referans değer; ekran açıkken süre 0,3 ms artar). Opsiyonel L2000 4 terminalli prob, DC – 8 MHz aralığında kullanılabilir.
Kullanım Alanları
- Piezoelektrik elemanların rezonans karakteristiğinin testi (frekans taraması + peak karşılaştırıcı, ardından 1 kHz ve 120 Hz LCR ölçümü)
- Fonksiyonel polimer kapasitörlerde C-D (120 Hz) ve düşük ESR (100 kHz) ölçümü
- İndüktörlerde (bobin ve transformatör) Rdc ve L-Q ölçümü, örneğin 1 kHz ve 1 mA sabit akımda
- Akıma bağımlı nüveli bobinlerde CC taramasıyla akım karakteristiği grafiği
- Birden fazla ölçüm cihazı gerektiren muayene hatlarının tek cihazla kurulması
Teknik Özet
| Özellik | Değer |
|---|---|
| Ölçüm frekansı | 4 Hz – 5 MHz (en küçük çözünürlük 10 mHz) ve DC |
| Temel doğruluk | Z ±%0,08 rdg, θ ±0,05° |
| Ölçüm aralığı | 100 mΩ – 100 MΩ, 12 kademe |
| Ölçüm sinyal seviyesi (normal mod) | V/CV: 5 mV – 5 V rms (1 MHz'e kadar); CC: 10 µA – 50 mA rms (1 MHz'e kadar) |
| Ölçüm modları | LCR, analizör (frekans ve seviye taraması), sürekli ölçüm |
| Ölçüm süresi | 0,5 ms (100 kHz, FAST, ekran kapalı, temsili değer) |
| Ekran | 5,7 inç renkli TFT, açılıp kapatılabilir |
| Arayüzler | EXT I/O, RS-232C, GP-IB, USB, USB bellek, LAN |
| Güç | 90–264 V AC, 50/60 Hz, maks. 150 VA |
| Boyut ve ağırlık | 330 × 119 × 307 mm, 5,8 kg |
Kutu İçeriği
- Güç kablosu ×1
- Kullanım kılavuzu ×1
- Not: Ölçüm probları ve test fikstürleri dahil değildir; uygulamaya göre ayrıca seçilmelidir.
Neden İnovasyonTest?
- İnovasyonTest, Hioki yetkili satıcısıdır.
- Orijinal ürün ve 3 yıl üretici garantisi.
- Stoktaki ürünlerde aynı gün kargo.
- 5.000 TL üzeri siparişlerde ücretsiz kargo.
- Kredi kartına 12 aya varan taksit imkânı.
- Havale ile ödemede ek indirim fırsatı.
- Talebe bağlı, ek ücretli TÜRKAK akrediteli kalibrasyon sertifikası (iş ortağımız olan kalibrasyon laboratuvarı tarafından).
- Hafta içi 09:00–17:00 arasında WhatsApp ve e-posta ile teknik destek.
- Kurumsal ve toplu alımlar için teklif formu üzerinden bize ulaşabilirsiniz.
İlgili Ürünler
- Hioki IM3536 Masa Tipi LCR Metre DC, 4 Hz – 8 MHz, %0,05 Doğruluk
- Hioki L2000 4 Telli Kelvin Probu LCR Metre İçin DC–8 MHz
- Hioki RM3545 Masa Tipi Rezistans Metre 0,01 µΩ – 1.200 MΩ, %0,006 Doğruluk
- LCR Metreler
- Tüm Hioki ürünleri
Sıkça Sorulan Sorular
Hioki IM3570 ile LCR metre arasındaki fark nedir?
IM3570 hem LCR metre hem empedans analizörü olarak çalışır. LCR modunda tek koşulda hızlı ölçüm yaparken analizör modunda ölçüm frekansını veya seviyesini tarayarak rezonans gibi karakteristikleri çıkarır. Sürekli ölçüm modu ile bu ölçümler tek test sırasında ardışık yapılabilir.
IM3570 ile ölçüm probu veya test fikstürü geliyor mu?
Hayır. Ölçüm probları ve test fikstürleri dahil değildir; uygulamanıza uygun olanı ayrıca seçmeniz gerekir. Kutudan güç kablosu ve kullanım kılavuzu çıkar.
Düşük ESR ölçümünde tekrarlanabilirlik nasıldır?
Hioki'nin verdiği örnekte 1 mΩ (1 V, 100 kHz) koşulunda ve MED hızında tekrarlanabilirlik (değişim) 0,12%'dir. Bu da cihazı 100 kHz ESR ölçümü için uygun hale getirir.
Harici DC bias ünitesi gerekir mi?
0 – 2,5 V aralığındaki DC bias cihaz içinde üretilir; bu aralıkta harici bias ünitesine gerek yoktur. Bias kaynağının çıkış empedansı 100 Ω'dur. Daha yüksek bias gerilimi gerekiyorsa harici bir opsiyon gerekir.
RS-232C bağlantısı için hangi kablo kullanılır?
Bağlantı için çapraz (crossover) kablo kullanılabilir; donanım akış kontrolü olmadan RS-232C kablosu 9637 kullanılabilir.
Kalibrasyon sertifikası alabilir miyim?
Evet. Talebe bağlı olarak, ek ücret karşılığında iş ortağımız olan kalibrasyon laboratuvarı tarafından TÜRKAK akrediteli kalibrasyon sertifikası sağlanabilir.
Ölçüm
| Özellik | Değer |
|---|---|
| Doğruluk garanti süresi | 1 yıl |
| Ölçüm modları | LCR modu, analizör modu (ölçüm frekansı ve ölçüm seviyesi taraması), sürekli ölçüm modu |
| Ölçüm parametreleri | Z, Y, θ, Rs (ESR), Rp, Rdc (DC direnç), X, G, B, Cs, Cp, Ls, Lp, D (tanδ), Q |
| Ölçüm aralığı | 100 mΩ – 100 MΩ, 12 kademe (tüm parametreler Z'ye göre belirlenir) |
| Gösterge aralığı | Z, Y, Rs, Rp, Rdc, X, G, B, Ls, Lp, Cs, Cp: ±(0,000000 [birim] – 9,999999 G [birim]), Z ve Y için yalnızca mutlak değer gösterimi; θ: ±(0,000° – 180,000°); D: ±(0,000000 – 9,999999); Q: ±(0,00 – 99.999,99); Δ%: ±(%0,0000 – %999,9999) |
| Temel doğruluk | Z: ±%0,08 rdg, θ: ±0,05° |
| Ölçüm frekansı | 4 Hz – 5 MHz (5 hane ayar çözünürlüğü, en küçük çözünürlük 10 mHz) |
Ölçüm Sinyali
| Özellik | Değer |
|---|---|
| Normal mod – V / CV modu | 5 mV – 5 V rms (1 MHz'e kadar); 10 mV – 1 V rms (1,0001 MHz – 5 MHz); 1 mV rms adımlarla |
| Normal mod – CC modu | 10 µA – 50 mA rms (1 MHz'e kadar); 10 µA – 10 mA rms (1,0001 MHz – 5 MHz); 10 µA rms adımlarla |
| Düşük empedans yüksek tekrarlanabilirlik modu – V / CV modu | 5 mV – 1 V rms (100 kHz'e kadar), 1 mV rms adımlarla |
| Düşük empedans yüksek tekrarlanabilirlik modu – CC modu | 10 µA – 100 mA rms (100 mΩ ve 1 Ω kademelerinde, 100 kHz'e kadar), 10 µA rms adımlarla |
| Çıkış empedansı | Normal mod: 100 Ω; düşük empedans yüksek tekrarlanabilirlik modu: 10 Ω |
Fonksiyonlar ve Arayüzler
| Özellik | Değer |
|---|---|
| Ekran | 5,7 inç renkli TFT, ekran açık/kapalı ayarlanabilir |
| Ölçüm süresi | 0,5 ms (100 kHz, FAST, ekran kapalı, temsili değer) |
| Fonksiyonlar | DC bias ölçümü, karşılaştırıcı, BIN ölçümü (sınıflandırma), panel yükleme/kaydetme, bellek fonksiyonu |
| Arayüzler | EXT I/O (handler), RS-232C, GP-IB, USB haberleşme, USB bellek, LAN |
Genel Özellikler
| Özellik | Değer |
|---|---|
| Güç kaynağı | 90–264 V AC, 50/60 Hz, maks. 150 VA |
| Boyutlar | 330 mm (G) × 119 mm (Y) × 307 mm (D) |
| Ağırlık | 5,8 kg |
| Standart aksesuarlar | Güç kablosu ×1, kullanım kılavuzu ×1 (ölçüm probu ve test fikstürü dahil değildir) |
