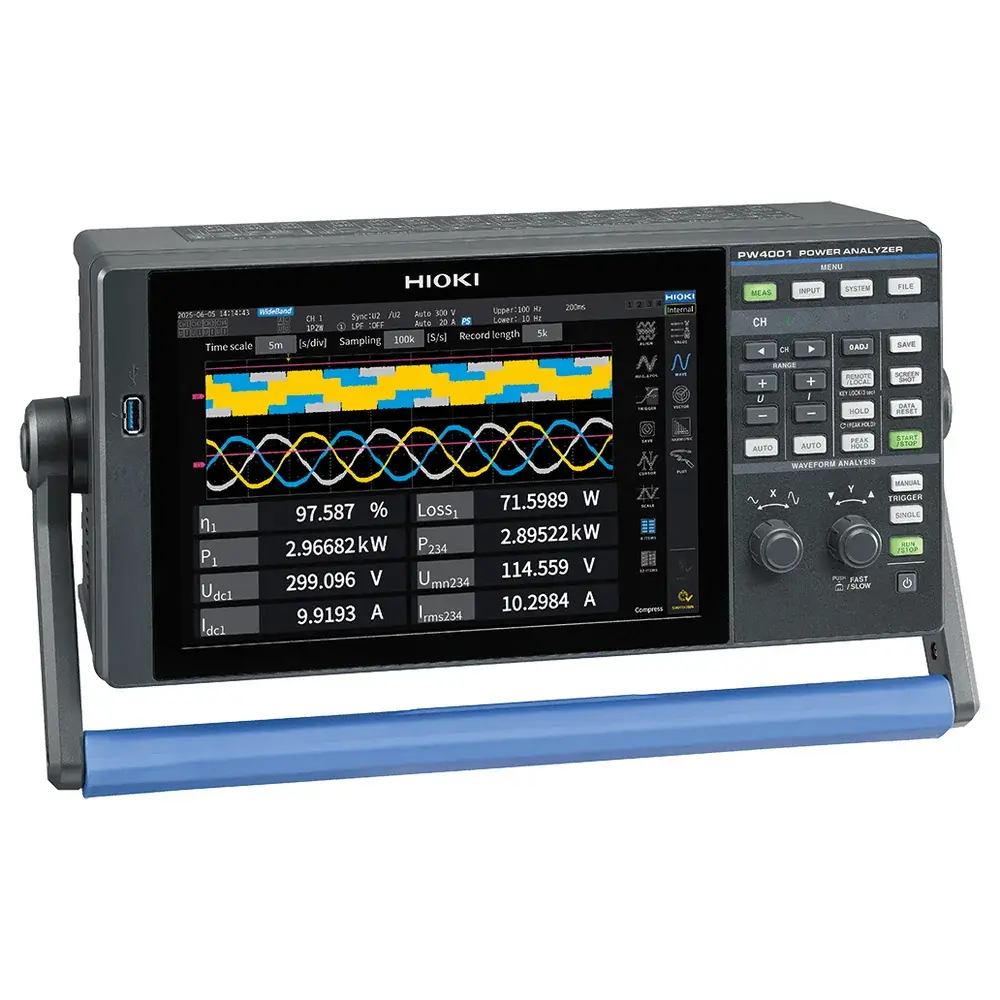

Hioki PW4001-02 Güç Analizörü 4 Kanal, 1.500 V, 600 kHz, D/A Çıkışlı

Hioki PW4001-02, Hioki PW4001 taşınabilir 4 kanallı hassas güç analizörünün D/A çıkışlı sürümüdür. DC'de ve 50/60 Hz'de ±%0,03 okuma ±%0,01 aralık güç doğruluğu sunar; ölçüm bant genişliği DC, 0,1 Hz – 600 kHz'tir ve doğruluk bu aralığın tamamında tanımlıdır. Laboratuvar düzeyindeki hassasiyeti taşınabilir gövdede sunduğu için xEV enerji tüketimi testleri, DC-DC dönüştürücü ve inverter verim değerlendirmesi ile üretim hattı kontrollerinde kullanılır.

Hioki PW4001-02 Öne Çıkan Özellikler

• Hioki'nin açıkladığı en yüksek DC doğruluğu: temel doğruluk ±%0,04
• DC, 0,1 Hz – 600 kHz ölçüm bandı; 16 bit, 2,5 MHz örnekleme ile anahtarlama olaylarının dalga şekli değerlendirmesi
• 1 ms veri güncelleme ile motor ve inverterlerde geçici güç değişimlerinin ve kayıpların yakalanması
• 4 izoleli kanal, 6 V – 1.500 V arası 8 gerilim aralığı; 1.500 V DC'ye kadar doğrudan gerilim girişi
• CAN / CAN FD giriş ve çıkışı; batarya gerilimini CAN üzerinden alma
• Hioki akım sensörleri için otomatik faz kayması kompanzasyonu
• -20 °C – 50 °C çalışma sıcaklığı; -7 °C'de doğruluğun korunması sayesinde soğuk test odalarında kullanım
• Şarj ve rejenerasyonu otomatik algılayarak verim hesaplama; verim-kayıp, kullanıcı tanımlı formül ve delta dönüşümü
• Bu sürüme özel D/A çıkışı (D-sub konnektör dahil)

Kullanım Alanları

• Elektrikli araçlarda (xEV) yakıt ve enerji tüketimi testleri, menzil testleri
• DC-DC dönüştürücü ve inverter verim değerlendirmesi, yüksek frekanslı inverterler
• Motor verimi ve güç dalgalanmalarının milisaniye hassasiyetinde analizi
• Ar-Ge laboratuvarları, saha testleri ve seri üretimde dalga şekli ve sayısal değerlerle kalite doğrulama

PW4001, HORIBA STARS VETS araç test otomasyon yazılımıyla uyumludur; ölçüm verileri GENNECT Space ile bilgisayarda tek çalışma alanında incelenebilir.

Teknik Özet

Kutu İçeriği

• PW4001-02 güç analizörü
• Başlangıç kılavuzu ×1
• Güç kablosu ×1
• USB kablosu L1003 ×1
• D-sub konnektör ×1

Akım sensörleri ve gerilim ölçüm kabloları standart aksesuarlara dahil değildir, opsiyon olarak seçilir.

PW4001-01, -02, -03, -04 ve -05 Farkı

PW4001 beş sipariş koduyla sunulur: PW4001-01 temel model; PW4001-02 D/A çıkışlı; PW4001-03 motor analizli; PW4001-04 harici güç kaynağı girişli; PW4001-05 ise D/A çıkışı, motor analizi ve harici güç kaynağını birlikte içerir. Ölçüm bant genişliği, doğruluk ve kanal yapısı tüm sürümlerde aynıdır.

Neden İnovasyonTest?

• İnovasyonTest, Hioki yetkili satıcısıdır.
• Orijinal ürün ve 3 yıl üretici garantisi
• Stoktaki ürünlerde aynı gün kargo
• 5.000 TL üzeri siparişlerde ücretsiz kargo
• Kredi kartına 12 aya varan taksit imkânı
• Havale ile ödemede ek indirim fırsatı
• Talebe bağlı, ek ücretli TÜRKAK akrediteli kalibrasyon sertifikası (iş ortağımız olan kalibrasyon laboratuvarı aracılığıyla)
• Hafta içi 09:00–17:00 arası WhatsApp ve e-posta ile teknik destek
• Kurumsal ve toplu alımlar için teklif formu

İlgili Ürünler

• Hioki PQ3198-94 Güç Kalitesi Analizörü Seti, 4 × 6000 A Esnek Akım Sensörlü
• Hioki CM3286-50 Güç Ölçer Pensampermetre 600 A AC, 360 kW True RMS
• Hioki IM3570 Empedans Analizörü 4 Hz – 5 MHz, LCR ve Tarama Ölçümü
• Güç Analizörleri
• Tüm Hioki ürünleri

Sıkça Sorulan Sorular

Hioki PW4001-02'nin diğer PW4001 sürümlerinden farkı nedir?

Hioki'nin sipariş kodu tablosuna göre PW4001-02, D/A çıkışlı sürümdür ve D-sub konnektörle birlikte gelir. Motor analizi PW4001-03 ve PW4001-05'te, harici güç kaynağı girişi PW4001-04 ve PW4001-05'te bulunur. Ölçüm özellikleri tüm sürümlerde ortaktır.

Akım sensörü pakete dahil mi?

Hayır. Standart aksesuarlar başlangıç kılavuzu, güç kablosu, USB kablosu L1003 ve D-sub konnektörden oluşur. Akım aralığı kullanılan sensöre bağlı olarak 40 mA ile 2.000 A arasındadır; uygulamanıza uygun Hioki akım sensörünü birlikte seçmenize yardımcı oluyoruz.

IEC uyumlu harmonik ve flicker ölçümü yapılabilir mi?

Cihaz geniş bant modunda 500. dereceye kadar harmonik analiz yapar. IEC uyumlu harmonik ve flicker ölçüm fonksiyonları opsiyonel PW9006 lisansı ile eklenir; bunun için PW4001 yazılım sürümünün V1.10 veya üzeri olması gerekir.

PW4001-02 araç içinde DC besleme ile çalıştırılabilir mi?

PW4001 serisi 10,5 – 28 V DC beslemeyi destekler; ancak DC besleme konnektörü standart olarak yalnızca PW4001-04 ve PW4001-05 sürümleriyle verilir. Araç içi DC kullanım planlıyorsanız sipariş öncesinde bizimle görüşmenizi öneririz.

Doğruluk garantisi ve kalibrasyon nasıl?

Doğruluk 6 ay için garanti edilir; 1 yıllık doğruluk için 6 aylık değer 1,5 ile çarpılır. Talep halinde, iş ortağımız olan kalibrasyon laboratuvarı aracılığıyla ek ücretli TÜRKAK akrediteli kalibrasyon sertifikası sağlanır.
