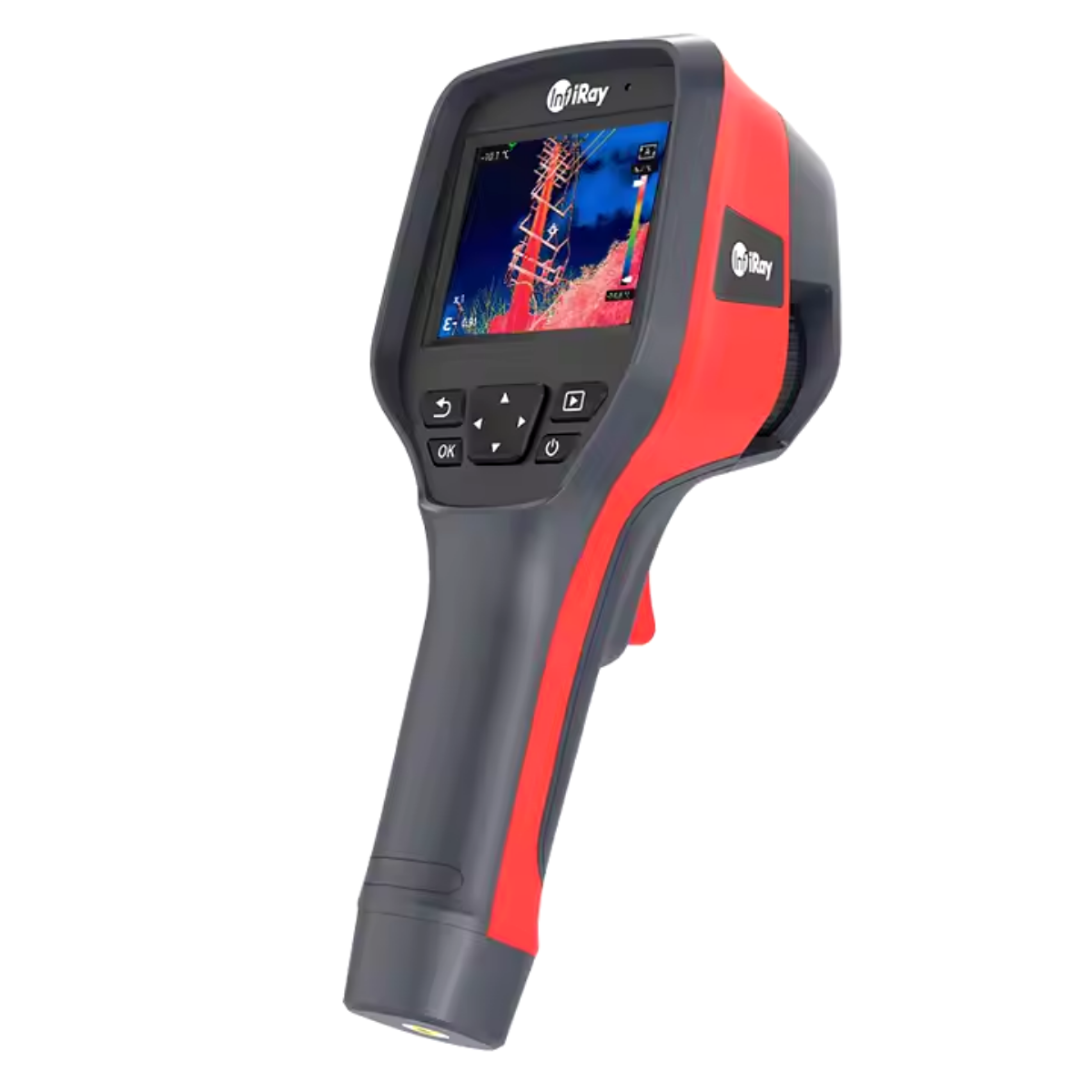

INFIRAY M620 TERMAL KAMERA ( 640X512)
M620 El Tipi Termal Kameranın Özellikleri
Küçük hedeflerin akıllı görüntülenmesi için yükseltilmiş 640 çekirdek
-
Gelişmiş üretim süreci ve garantili süreç ile kendi geliştirdiği InfiRay® 12μm kızılötesi dedektör, 35mK yüksek hassasiyete sahip 640 yüksek çözünürlüklü termal görüntü sunar. Küçük sıcak noktaların ve tehlikelerin yakalanması kolaydır. 8×'e kadar dijital yakınlaştırma ile sıcaklık ayrıntılarını kaçırmadan verimliliği artırır.
-
Geleneksel 17μm işlemiyle karşılaştırıldığında, 12μm gelişmiş işlemi, düşük güç tüketimi ve termal modülün genel olarak minyatürleştirilmesini sağlar ⸺Lensin fiziksel odak uzaklığı, aynı çözünürlük/ölçüm mesafesinde 1,4 kat azaltılabilir. Böylece bitmiş makine için hafiflik ve uzun dayanıklılık avantajlarını beraberinde getirir.
Daha Düşük Uzamsal Çözünürlükle Daha Uzak ve Daha Küçük Sıcak Noktaları Yakalayın
-
0,63 mrad kadar düşük uzamsal çözünürlükle, sıcaklık ayrıntılarını kaçırmadan küçük hedefleri yakalamak ve mesafeyi keşfetmek kolaydır.
Akıllıca Yükseltin ve Karmaşıklığı Kolayca Yönetin
-
İzoterm İşlevi:
İzoterm sıcaklığının üst ve alt sınırlarını kendiniz ayarlayın ve ilgili sıcaklık bölümlerinin alan dağılımı bir bakışta anlaşılır.
Hattın Sıcaklık Eğilim Analizi Fonksiyonu
-
Sıcaklık Ölçümü:
Hat sıcaklık ölçüm aracının üzerinde, hat üzerindeki her bir noktanın bağıl sıcaklık eğilimi gerçek zamanlı olarak görüntülenir, bu da kullanıcıların sıcaklığın dağılımını ve değişimini gerçek zamanlı olarak gözlemlemelerine yardımcı olur. -
Akıllı Sıcaklık Video İşlevi:
Video dosyasına, daha sonraki veri analizi ve araştırmasının esnekliğini artırmak için video dosyalarının PC yazılımı tarafından ikincil analizini destekleyen sıcaklık verileri gömülüdür. -
Akıllı Devriye:
Kullanıcının rutin denetim görev paketini tanımlamasını, içe aktarmasını ve dağıtmasını destekler; bu, yalnızca mühendisler için rutin denetim verimliliğini artırmakla kalmaz, aynı zamanda rutin denetim ayrıntılarını kaçırmadan ekip yönetimi verimliliğini artırmak için görev dağıtım sürecini basitleştirir. .
Daha Fazla Senaryo için Performans Yükseltmeleri
-
Daha fazla senaryo için -20°C~650°C daha geniş sıcaklık aralığı, örneğin kalıp çeliği sıcaklığı izleme.
-
512 GB'a genişletilebilen standart 32 GB Micro SD kart, güvenle çalışmanıza yardımcı olmak için yeterli belleğe sahip, uzun süreli video kaydını ve sahada sorun gidermeyi destekler.
-
Gerçekten hafif seyahat! 12μm dedektörün getirdiği genel tasarım minyatürleştirmesinden yararlanan ağırlık, benzer termal kameraların ağırlığının %68'i kadar hafif!
-
Kaygısız kullanın. Ekipman, 2 metreden düşmeye karşı korumayı, IP54 koruma derecesini ve 2 yıl garantiyi destekler.
M620 El Tipi Termal Kamera Uygulamaları
M620 El Tipi Termal Kameranın Özellikleri
modeller
M620 Termal Modül
Dedektör Tipi
Soğutmasız VOx IRFPA
Dedektör Çözünürlüğü
640x512
Spektral aralık
8-14 mikron
Piksel aralığı
12um
Termal hassasiyet/NETD
35mK
IFOV
0.63mrad
Kare hızı
30Hz*
Odak uzaklığı
19 mm
görüş açısı
23°× 18°
Odak modu
Manuel odaklanma
Sıcaklık ölçüm aralığı
-20 ℃～ 150 ℃, 100 ℃～ 650 ℃
Ölçüm doğruluğu
±2% veya ±2℃
Min. ölçülebilir sıcaklık farkı
0,1°C
Kamera İşlevleri
Ölçüm modu
Merkez nokta/sıcak ve soğuk nokta takibi ve sıcaklık göstergesi
Özel sıcaklık ölçüm araçları
Hareketli nokta/çizgi/alan sıcaklık ölçümü, 10 nokta, 10 alan, 10 satıra kadar. Sıcaklık trendi, sıcaklık ölçüm hattı üzerinden görüntülenebilir.
Sıcaklık ölçüm birimi
Celsius, Fahrenheit, Kelvin
Emisivite ayarları
0,01-1,00, adım uzunluğu 0,01
Ortam sıcaklığı ayarları
-10~50℃, kurulum uzunluğu 1℃
Mesafe ayarları
1-20m, kurulum uzunluğu 1m
Dijital yakınlaştırma
1×, 2×, 4×, 8×
görüntü modu
Termal, çift spektrumlu füzyon, görünür ışık, PIP
Renk paletleri
10 çeşit
Sıcaklık alarmı
Destek
Alarm tipi
Görüntü alarmı
Sıcaklık Ölçeği
Otomatik/Manuel
İzoterm
Belirli bir sıcaklık aralığında özel renk paleti ayarlarını destekler
Sıcaklık video kaydı
Evet, 0,05 sn ile 100 sn arasında kare hızı ayarlarını destekler
akıllı devriye
Evet, özel genel modu destekleyin
Lazer işaretleyici
Evet
Dijital kamera
5MP
Görüntü/Video Depolama
Termal ve görünür ışık modlarında sıcaklık verileri içeren Jpg görüntüleri; Sıcaklık verileri olmayan H.264 videoları ve sıcaklık verileri içeren IRV videosu"
sesli açıklama
Evet
Dil
İngilizce, Lehçe, Rusça, Korece, Macarca, Brezilya Portekizcesi, Almanca, Fransızca, İspanyolca, İtalyanca, Türkçe, Geleneksel Çince
Ekran
3,5 inç dokunmatik ekran (480x640)
resim adlandırma
Otomatik/manuel giriş, QR kodu tarama
Hafıza kartı
standart 32 GB MicroSD kart, 512 GB'a kadar destek
Pil Türü
Şarj edilebilir ve çıkarılabilir Lityum pil
Güç arayüzü
USB C Tipi
Veri İletişim Arayüzleri
USB, Wi-Fi
Şarj süresi
yaklaşık 3 saat
Pil çalışma süresi
yaklaşık 4 saat
Güç Yönetimi Arayüzleri
Otomatik kapanma: 5 dakika, 10 dakika, 20 dakika, kapalı
Görüntü/Video Depolama
Analiz yazılımı
PC (Kızılötesi analiz yazılımı) veya mobil (IOS/Android APP)
Tripod montaj arayüzü
1/4″-20-UNC
Çalışma sıcaklığı aralığı
-10~+50°C
Depolama sıcaklığı aralığı
-20~+60°C
sağ
%10 ~%95, yoğuşmasız
Düşürmek
2m
kapsülleme
IP54(IEC 60529)
Şok ve Titreşim
Şok 25g(IEC 60068-2-27);Titreşim 2,5g(IEC60068-2-6)
Kamera Boyutu (UxGxY)
258,4×105,1×102,3 mm
Ağırlık
Yaklaşık 683,5 gr
Standart aksesuarlar
5V 3A güç adaptörü (küresel bölgelere uyacak çeşitli fişlerle), USB kablosu, SD kart, pil×2, QSG, pil şarj cihazı, kalibrasyon sertifikası, paketleme listesi, sert taşıma çantası
