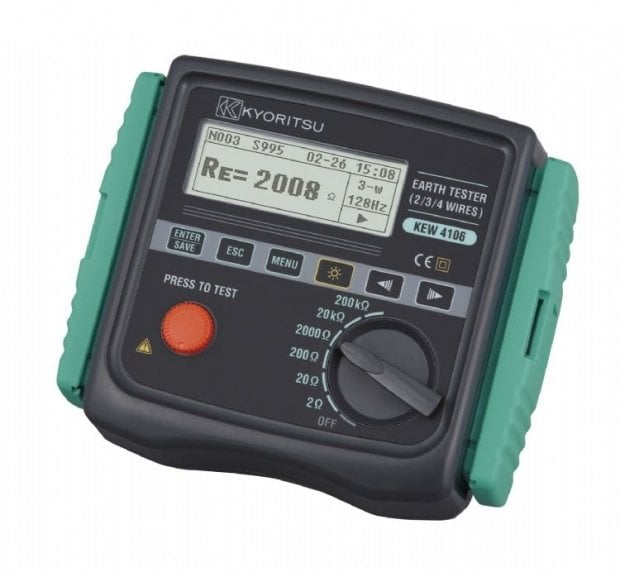

Kyoritsu KEW 4106 4 Kutuplu Topraklama ve Toprak Özgül Direnci Ölçüm Cihazı
- Ücretsiz Kargo
- 12 aya varan taksit
- 24 ay garanti
- Teknik destek
Kyoritsu KEW 4106 4 Kutuplu Topraklama ve Toprak Özgül Direnci Ölçüm Cihazı
Kyoritsu KEW 4106, 4, 3 ve 2 kutuplu yöntemlerle toprak direnci ölçen ve Wenner yöntemiyle toprak özgül direncini (ρ) otomatik hesaplayan profesyonel bir topraklama ölçüm cihazıdır. 0,03 Ω ile 200 kΩ arasını altı kademede kapsar; 80 mA'e kadar test akımı sayesinde 2 Ω kademesinde 0,001 Ω çözünürlük sunar. Bu özellikleriyle büyük topraklama sistemleri, trafo merkezleri ve topraklama projelendirmesi öncesi zemin etütleri için uygundur.
FFT tabanlı filtreleme ve otomatik seçilen test akımı frekansı gürültülü ortamlarda kararlı sonuç verir; 800 ölçüm hafızaya alınır ve KEW Report yazılımıyla bilgisayara aktarılır. İnovasyonTest, Kyoritsu yetkili satıcısı olarak KEW 4106'yı orijinal, faturalı ve 24 ay garantili sunar.
KEW 4106 Toprak ve Özgül Direnç Ölçer Öne Çıkan Özellikler
- 4, 3 ve 2 kutuplu toprak direnci ölçümü; 2 Ω'dan 200 kΩ'a altı kademe
- Wenner 4 kutuplu yöntemiyle toprak özgül direnci (ρ = 2πaRg) otomatik hesaplama; kazık aralığı 1,0–30,0 m, 0,1 m adımlarla
- 80 mA'e kadar test akımı, 2 Ω kademesinde 0,001 Ω çözünürlük
- FFT tabanlı gelişmiş filtreleme ile parazit etkisinin azaltılması
- Test akımı frekansı otomatik veya elle seçilebilir: 94 / 105 / 111 / 128 Hz
- Yardımcı kazık dirençleri (Rh, Rs), parazit gerilimi ve frekansı gibi alt sonuçların ekranda gösterimi
- 800 ölçüm hafızası; 8212-USB adaptörü ve KEW Report yazılımıyla bilgisayara aktarım, CSV çıktısı
- Arka aydınlatmalı 192 × 64 nokta matris grafik ekran
- Yüksek parazit ve yüksek yardımcı kazık direnci uyarıları; IP54 sağlam gövde
Kullanım Alanları
- Trafo merkezi, enerji santrali ve büyük tesislerin topraklama ölçümleri
- Topraklama tasarımı öncesi zemin özgül direnci etütleri
- Paratoner ve yıldırımdan korunma sistemleri topraklama testleri
- Çok düşük toprak direnci gerektiren tesislerde 4 kutuplu hassas ölçüm
Kutu İçeriği
- Kyoritsu KEW 4106 toprak direnci ve özgül direnç test cihazı
- 7229 hassas ölçüm test kabloları (kırmızı 40 m; sarı, siyah ve yeşil 20 m)
- 7238 basitleştirilmiş ölçüm test kabloları
- 8032 yardımcı toprak kazıkları, 2 set (toplam 4 kazık)
- 8200-04 kablo makarası (4 makara)
- 8212-USB adaptör ve KEW Report yazılımı
- 9121 omuz askısı ve 9125 taşıma çantası
- 8 adet R6P (AA) pil, kullanım kılavuzu ve kalibrasyon sertifikası
Opsiyonel aksesuar: 8212-RS232C (KEW Report yazılımlı RS232C adaptörü).
KEW 4106 Ölçüm Aralıkları ve Doğruluk
| Fonksiyon | Kademe | Çözünürlük | Gösterge aralığı | Doğruluk |
|---|---|---|---|---|
| Toprak direnci (Re) | 2 Ω | 0,001 Ω | 0 – 2,099 Ω | ±(%2 okuma + 0,03 Ω) |
| Toprak direnci (Re) | 20 Ω | 0,01 Ω | 0 – 20,99 Ω | ±(%2 okuma + 5 dijit) *1 |
| Toprak direnci (Re) | 200 Ω | 0,1 Ω | 0 – 209,9 Ω | ±(%2 okuma + 5 dijit) *1 |
| Toprak direnci (Re) | 2000 Ω | 1 Ω | 0 – 2099 Ω | ±(%2 okuma + 5 dijit) *1 |
| Toprak direnci (Re) | 20 kΩ | 10 Ω | 0 – 20,99 kΩ | ±(%2 okuma + 5 dijit) *1 |
| Toprak direnci (Re) | 200 kΩ | 100 Ω | 0 – 209,9 kΩ | ±(%2 okuma + 5 dijit) *1 |
| Yardımcı kazık direnci (Rh, Rs) | – | – | – | ±(Re + Rh + Rs) × %8 |
| Toprak özgül direnci (ρ) | 2 Ω – 20 kΩ (otomatik) | 0,1 – 1 Ω·m | 0 – 395,6 Ω·m (2 Ω) … 0 – 1999 kΩ·m (20 kΩ) | ρ = 2πaRg *2 |
| Parazit gerilimi (Ust, yalnızca AC) | 50 V | 0,1 V | 0 – 50,9 Vrms | ±(%2 okuma + 2 dijit) (50/60 Hz); ±(%3 okuma + 2 dijit) (40–500 Hz) |
| Parazit frekansı (Fst) | Otomatik | 0,1 / 1 Hz | 40 – 500 Hz | ±(%1 okuma + 2 dijit) |
*1 Yardımcı toprak direnci 100 Ω ve Rk düzeltmesi yapılmış koşulda. *2 Ölçülen Rg değerine bağlıdır; kazık aralığı (a) 1,0–30,0 m.
Değerler Kyoritsu teknik dokümanından alınmıştır.
Genel Özellikler
| Özellik | Değer |
|---|---|
| Ölçüm yöntemi | Toprak direnci: düşüş potansiyeli; özgül direnç: Wenner 4 kutuplu; parazit gerilimi: RMS (E-S arası) |
| Hafıza | 800 kayıt |
| İletişim | 8212-USB optik adaptör (KEW Report yazılımı) |
| Ekran | Arka aydınlatmalı, 192 × 64 nokta matris monokrom LCD |
| Aşırı yük koruması | E-S(P) ve E-H(C) arası 280 V AC, 10 saniye |
| Dayanım gerilimi | 3540 V AC (50/60 Hz), 5 saniye |
| Standartlar | IEC 61010-1 (kirlilik derecesi 2), IEC 61010-031, IEC 61557-1, 5, IEC 61326-1 (EMC) |
| Koruma sınıfı | IEC 60529 IP54 |
| Güç kaynağı | 8 adet R6P (AA) pil (12 V DC); otomatik kapanma yaklaşık 5 dakika |
| Çalışma ortamı | -10 – 50 °C, bağıl nem %75 veya altı (yoğuşmasız) |
| Boyutlar | 167 × 185 × 89 mm |
| Ağırlık | Yaklaşık 900 g (piller dahil) |
KEW 4106 ile Toprak Özgül Direnci Nasıl Ölçülür?
Toprak özgül direnci, topraklama elektrodunun yerini ve tasarımını belirlemek için zemin etüdünde kullanılır; doğru yer seçimi, elektrot tesisatının sonradan yeniden yapılma maliyetini önler. KEW 4106'da Wenner yöntemi uygulanır: dört yardımcı kazık aynı doğrultuda, eşit aralıklarla (a) ve aralığın %5'ini geçmeyen derinlikte toprağa çakılır. Cihaz dış kazıklar arasından AC akım uygular, iç kazıklar arasındaki gerilimden Rg'yi bulur ve girilen kazık aralığıyla ρ = 2πaRg değerini otomatik hesaplar.
Kutudaki test kabloları 20 m'ye kadar kazık aralığında kullanılabilir. Toprak direnci ölçümünde ise 4 kablolu bağlantı, kablo ve temas dirençlerinin etkisini azaltarak çok düşük dirençli topraklamalarda daha doğru sonuç verir; kablo direnci (Rk) ayrıca kaydedilip sonuçtan düşülebilir.
KEW 4106 ile Benzer Kyoritsu Modeller
| Özellik | KEW 4106 | KEW 4105DL | KEW 4200 |
|---|---|---|---|
| Ölçüm yöntemi | 4 / 3 / 2 kutuplu | 3 / 2 kutuplu | Klamp tipi (kazıksız) |
| Toprak direnci | 0,03 Ω – 200 kΩ | 0,01 – 2000 Ω | 0,05 – 1200 Ω |
| En küçük çözünürlük | 0,001 Ω (2 Ω kademesi) | 0,01 Ω | 0,01 Ω |
| Toprak özgül direnci (ρ) | Var (Wenner) | Yok | Yok |
| Hafıza | 800 kayıt | Yok | 100 kayıt |
| Koruma sınıfı | IP54 | IP67 | – |
Zemin etüdü, büyük tesis topraklaması ve 1 Ω altındaki değerlerin hassas ölçümü için KEW 4106 gerekir. Bina ve pano topraklamalarında günlük 3 kutuplu ölçüm için KEW 4105DL yeterlidir; çoklu topraklama sistemlerinde kazık çakmadan hızlı kontrol için klamp tipi KEW 4200 tercih edilebilir.
Karşılaştırılan modeller: Kyoritsu KEW 4105DL IP67 Dijital Topraklama Ölçüm Cihazı (Makaralı Kablo Setli), Kyoritsu KEW 4200 1200Ω Klamp Tipi Toprak Megeri (Kazıksız Topraklama Ölçümü)
Kyoritsu KEW 4106 4 Kutuplu Topraklama ve Toprak Özgül Direnci Ölçüm Cihazı Fiyatı ve Satın Alma
Güncel Kyoritsu KEW 4106 4 Kutuplu Topraklama ve Toprak Özgül Direnci Ölçüm Cihazı fiyatı, stok durumu ve taksit seçenekleri bu sayfada yer alır. İnovasyonTest, Kyoritsu yetkili satıcısı olarak Kyoritsu KEW 4106 cihazını orijinal ve faturalı şekilde, 24 ay garantiyle sunar; kredi kartına 12 aya varan taksit ve havale ile ödemelerde ek indirim fırsatı vardır. Birden fazla cihaz, kalibrasyon sertifikalı teslimat veya proje bazlı alımlar için teklif formunu kullanabilirsiniz.
İlgili Ürünler ve Kategoriler
- Kyoritsu KEW 4105DL IP67 Dijital Topraklama Ölçüm Cihazı (Makaralı Kablo Setli)
- Kyoritsu KEW 4105A-H 2000Ω Dijital Topraklama Ölçüm Cihazı (Sert Çantalı)
- Kyoritsu KEW 4200 1200Ω Klamp Tipi Toprak Megeri (Kazıksız Topraklama Ölçümü)
- Topraklama Test Cihazları
- Tüm Kyoritsu ürünleri
İnovasyonTest'ten Satın Almanın Avantajları
- Kyoritsu yetkili satıcısı güvencesiyle orijinal, faturalı ürün ve 24 ay garanti
- Stoktaki ürünlerde aynı gün kargo; 5.000 TL üzeri siparişlerde ücretsiz kargo
- Kredi kartına 12 aya varan taksit, havale ile ek indirim fırsatı
- Talep halinde TÜRKAK akrediteli kalibrasyon sertifikası (ek ücretli) ve periyodik kalibrasyon hizmeti
- Satış sonrası teknik destek: hafta içi 09:00–17:00, WhatsApp hattımız ve e-posta üzerinden (iletişim bilgileri)
- Toplu alım ve proje fiyatı için kurumsal teklif isteyin
Sık Sorulan Sorular
Kyoritsu KEW 4106 toprak özgül direnci ölçer mi?
Evet. KEW 4106, kazık aralığı girildiğinde Wenner 4 kutuplu yöntemiyle toprak özgül direncini (ρ = 2πaRg) otomatik hesaplar; kazık aralığı 1,0–30,0 m arasında 0,1 m adımlarla ayarlanır.
KEW 4106 hangi ölçüm yöntemlerini destekler?
Toprak direncini 4, 3 ve 2 kutuplu yöntemlerle ölçer; ayrıca parazit (toprak) gerilimi ve frekansını, yardımcı kazık dirençlerini gösterir.
KEW 4106 ölçümleri bilgisayara aktarabilir mi?
Evet. 800 ölçüm hafızaya alınır; kutudaki 8212-USB adaptörü ve KEW Report yazılımıyla bilgisayara aktarılır ve CSV dosyasına dönüştürülebilir.
KEW 4106 kutusundan neler çıkar?
Dört kazık, dört kablo makarası, hassas ölçüm kabloları (40 m kırmızı, 20 m sarı/siyah/yeşil), basitleştirilmiş ölçüm kabloları, USB adaptör ve yazılım, omuz askısı, taşıma çantası, 8 adet AA pil, kılavuz ve kalibrasyon sertifikası.
KEW 4106 için TÜRKAK kalibrasyon sertifikası alınabilir mi?
Cihaz üretici kalibrasyon sertifikasıyla gelir. Talep halinde ek ücretle TÜRKAK akrediteli kalibrasyon sertifikası ve periyodik kalibrasyon hizmeti sağlanır.
Kyoritsu KEW 4106 Türkiye'de nereden alınır?
İnovasyonTest, Kyoritsu yetkili satıcısıdır. Kyoritsu KEW 4106'yı orijinal, faturalı ve 24 ay garantili olarak inovasyontest.com üzerinden alabilirsiniz.
| Kyoritsu KEW 4106 4 Kutuplu Topraklama ve Toprak Özgül Direnci Ölçüm Cihazı Teknik Özellikler | |
|---|---|
| Marka | Kyoritsu |
| Model | KEW 4106 |
| Garanti | 24 ay (Kyoritsu yetkili satıcısı İnovasyonTest güvencesi) |
| Ürün tipi | Toprak direnci ve toprak özgül direnci test cihazı |
| Ölçüm yöntemi | 4 / 3 / 2 kutuplu; Wenner özgül direnç |
| Toprak direnci | 2 Ω / 20 Ω / 200 Ω / 2000 Ω / 20 kΩ / 200 kΩ (0,03 Ω – 200 kΩ) |
| Doğruluk | ±(%2 okuma + 0,03 Ω) (2 Ω); ±(%2 okuma + 5 dijit) (diğer kademeler) |
| Test akımı | En fazla 80 mA |
| Test frekansı | Otomatik veya 94 / 105 / 111 / 128 Hz |
| Parazit gerilimi | 0–50,9 Vrms AC |
| Hafıza / iletişim | 800 kayıt; 8212-USB + KEW Report |
| Koruma sınıfı | IP54 |
| Güç kaynağı | 8 × AA (R6P) pil |
| Boyutlar | 167 × 185 × 89 mm |
| Ağırlık | Yaklaşık 900 g (piller dahil) |
| Kutu içeriği | 7229 ve 7238 test kabloları; 4 kazık (8032 × 2); 8200-04 makaralar; 8212-USB; 9121 askı; 9125 çanta; 8 × AA pil; kılavuz; kalibrasyon sertifikası |
Teknik değerler üretici Kyoritsu'nun yayımladığı ürün verilerinden alınmıştır.
