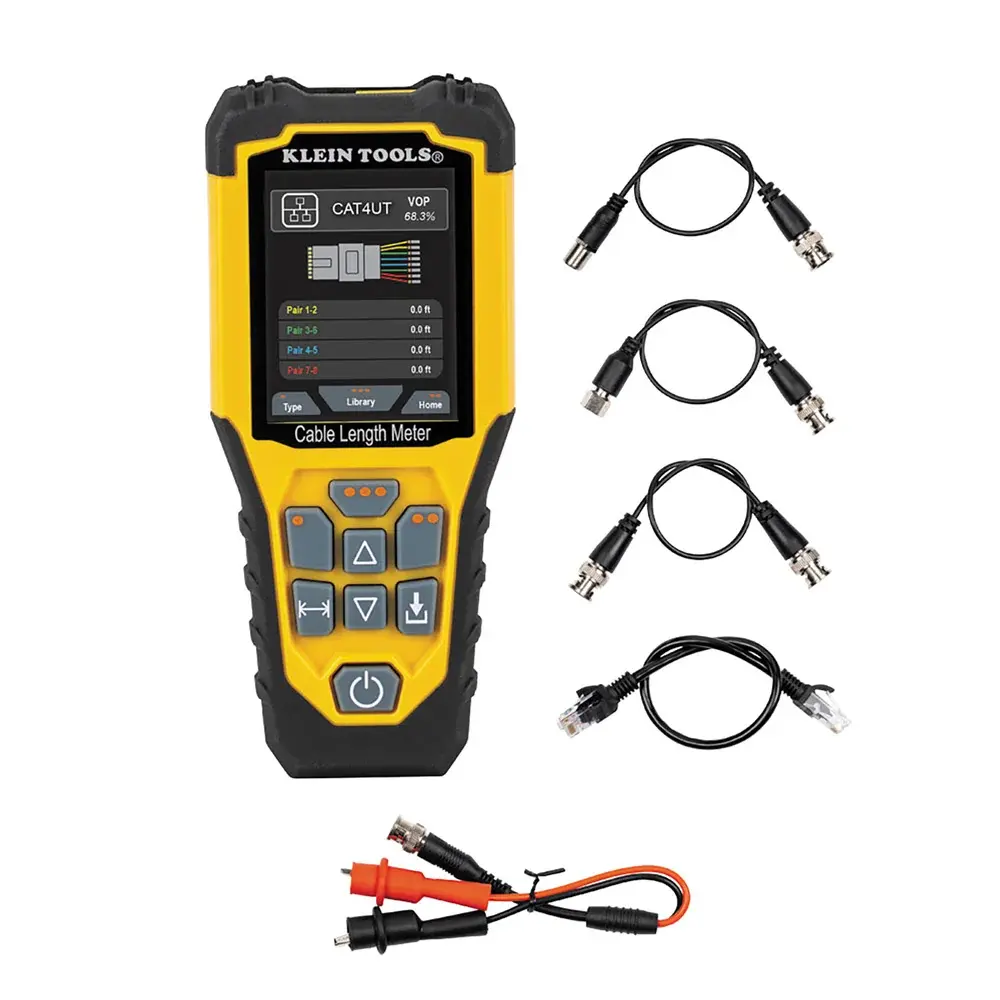

Klein Tools 501-915 TDR Kablo Uzunluk Ölçer, 914 m, Ton Üretimli

Klein Tools 501-915 TDR Kablo Uzunluk Ölçer

Klein Tools 501-915 TDR kablo uzunluk ölçer, zaman alanı reflektometri (TDR) yöntemiyle kablo uzunluğunu ölçen ve kablodaki arızanın mesafesini bulan taşınabilir bir cihazdır. Yayılma hızı (VoP) değerlerini kalibre eder ve kablo takibi için dahili ton üretimi sunar. Elektrik, data ve koaksiyel kablolarla çalışan tesisatçı ve teknisyenler için uygundur.

501-915 TDR Kablo Uzunluk Ölçer Öne Çıkan Özellikler

• Elektrik, data, iki telli ve Romex kabloların uzunluğunu 914 m'ye kadar ölçer.
• TDR teknolojisiyle sonlandırılmış veya sonlandırılmamış kablolarda açık ya da kısa devre arızasına olan mesafeyi bulur.
• Koaksiyel, data, Romex ve diğer çok telli kablolar için hazır VoP değerleriyle ±(%2 + 0,9 m) doğrulukla ölçüm yapar.
• Özel kablo VoP değerlerini kaydederek tutarlı sonuç ve zaman tasarrufu sağlar.
• Tam renkli, etkileşimli LCD ekranla basit kullanım sunar.
• Enerjisiz, ucu açık kablolara ton göndererek kablo takibi yapar (ayrı satılan analog prob VDV500-123 gerekir).
• Koaksiyel BNC bağlantısı veya krokodil klipslerle çoğu kablo tipine hızlı bağlanır; RJ45 girişiyle sonlandırılmış data kablolarının uzunluğu ölçülür.
• Ölçüm birimi metrik ve inç sistemi arasında değiştirilebilir.

Kullanım Alanları

• Elektrik, data ve iki telli kabloların uzunluk ölçümü
• Kablodaki açık ve kısa devre arızalarının mesafesinin bulunması
• Koaksiyel ve sonlandırılmış data kablolarında uzunluk kontrolü
• Enerjisiz kabloların ton ile takibi ve tanımlanması

Kutu İçeriği

• TDR kablo uzunluk ölçer
• Piller (2 x AA)
• Test kabloları
• Dolgulu taşıma çantası

501915 TDR Kablo Uzunluk Ölçer Hakkında

501915, zaman alanı reflektometrisi (TDR) yöntemini kullanan taşınabilir bir kablo uzunluk ölçerdir. Yayılma hızı (VoP), elektrik sinyalinin kablo içindeki hızının ışık hızına oranla yüzde olarak ifadesidir ve cihaz uzunluğu ölçülen kablonun VoP değerine göre hesaplar. Ana menüde koaksiyel, data ve "diğer" kablo tipleri seçilir; data kablolarında 1-2, 3-6, 4-5 ve 7-8 çiftlerinin uzunluğu ayrı satırlarda gösterilir. Koaksiyel uç BNC portuna çeyrek tur çevrilerek kilitlenir, data kablosu RJ45 portuna takılır, iki iletkenli ve diğer kablolar BNC-krokodil klips kablosuyla bağlanır.

Tercihler menüsünden uzunluk birimi, saat, tarih, otomatik kapanma süresi, menü dili ve test kablosu uzunluğunun çıkarılması ayarlanır; bu ayar açıkken birlikte gelen test kablolarının uzunluğu ölçümden otomatik düşülür. Ekran 1 dakika işlem yapılmadığında kararır. Kütüphanede olmayan kablolar için "Add New" ile mevcut değerleri değiştirmeden yeni kablo adı, üreticisi, VoP ve empedans bilgisi eklenebilir.

501915 Hafızasındaki Hazır Kablo VoP Değerlerinden Örnekler

Değerler Klein Tools kullanım kılavuzundan alınmıştır.

Genel ve Çevresel Özellikler

501-915 TDR Kablo Uzunluk Ölçer Nasıl Kullanılır?

Koaksiyel Kablo Uzunluğu Nasıl Ölçülür?

1. Kabloda gerilim olmadığını yetkili bir kişiye gerilim ölçerle doğrulatın ve kabloyu tüm gerilim kaynaklarından ayırın; cihaz enerjili kablolarda kullanılmaz.
2. Kabloyu BNC konnektör, BNC-F test kablosu, BNC-F adaptör veya BNC-krokodil klips kablosuyla BNC portuna takıp çeyrek tur saat yönünde çevirerek kilitleyin; karşı ucu boşta bırakın.
3. Cihazı açın ve "Coaxial" seçeneğini seçin.
4. Library ile kablo üreticisini ve tipini seçin.
5. Birlikte gelen test kablolarını kullanıyorsanız "Test Lead Subtraction" ayarını açın ve Test tuşuna basın.

Data Kablosunda Uzunluk ve Kısa Devre Mesafesi Nasıl Ölçülür?

1. Kablonun cihaza bağlanacak ucunda RJ45 fiş olmalıdır; karşı ucu sonlandırılmamış veya RJ45 fiş ya da jakla sonlandırılmış ama boşta bırakın.
2. RJ45 fişi cihazın RJ45 portuna takın ve cihazı açın.
3. "Data Cable" seçeneğini seçin, Library ile doğru kabloyu belirleyin ve Test tuşuna basın.
4. Bükümlü çift içindeki kısa devrede (1-2, 3-6, 4-5 veya 7-8) ekranda "SHORT" ve kısa devreye olan mesafe görünür.
5. İki çift numaralı tel arasındaki kısa devrede "SHORT" görünür ancak mesafe ölçülemez; iki tek numaralı tel arasındaki kısa devre tespit edilemez.

Bilinmeyen VoP Değeri Nasıl Bulunur?

1. Aynı tipte 10–300 m uzunluğunda bir numune kablo hazırlayın; en az 50 ft (yaklaşık 15 m) önerilir.
2. Numunenin gerçek uzunluğunu kablo işaretleri, şerit metre veya lazer metreyle belirleyip cihaza bağlayın.
3. Cihazı açın, More tuşuna basın ve "Calibrate VoP/Length" seçeneğini seçin.
4. Kablo tipini (data kablosunda ölçüm çiftini de) seçin.
5. VoP yüzdesini, ekrandaki uzunluk gerçek uzunluğa eşit olana kadar değiştirin; ad ve üretici atayıp Save ile kaydedin.

501915 ile Benzer Klein Kablo Test Cihazları

Elektrik kabloları dahil farklı kablo tiplerinde uzunluk ve arıza mesafesi ölçmek için 501915 uygundur. RJ ve koaksiyel kablolarda Ethernet testi ve 5 farklı ton gerekiyorsa VDV501-853 veya VDV501-770 tercih edilmelidir.

Karşılaştırılan modeller: Klein Tools VDV501-853 Scout Pro 3 Network Kablo Test Cihazı, Klein Tools VDV501-770 Scout® Pro Max Ağ Kablosu Test Cihazı

Bakım ve Güvenli Kullanım Önerileri

• Pil değişiminde kapak vidasını #2 yıldız tornavidayla gevşetin (vida kapaktan çıkmaz), iki yeni AA alkalin pili kutuplara dikkat ederek takın ve vidayı aşırı sıkmayın. Pil düşük seviyesi yaklaşık 2,2 V'tur.
• Cihazı kapatıp temiz, kuru ve tüy bırakmayan bir bezle silin; aşındırıcı temizleyici veya çözücü kullanmayın.
• Uzun süre kullanılmayacaksa pilleri çıkarın; yüksek sıcaklık ve nemden koruyun.
• Saat ayarı kaydedilmiyorsa ayrı dahili pilin değişmesi gerekir; bu pil kullanıcı tarafından değiştirilemez.

501-915 TDR Kablo Uzunluk Ölçer Fiyatı ve Satın Alma

Güncel Klein Tools 501-915 TDR Kablo Uzunluk Ölçer fiyatı, stok durumu ve taksit seçenekleri bu sayfada yer alır. İnovasyonTest, Klein Tools Türkiye yetkili distribütörü olarak ürünü 12 ay garantiyle sunar; kredi kartına 12 aya varan taksit ve havale ile ödemelerde ek indirim fırsatı sunulur.
