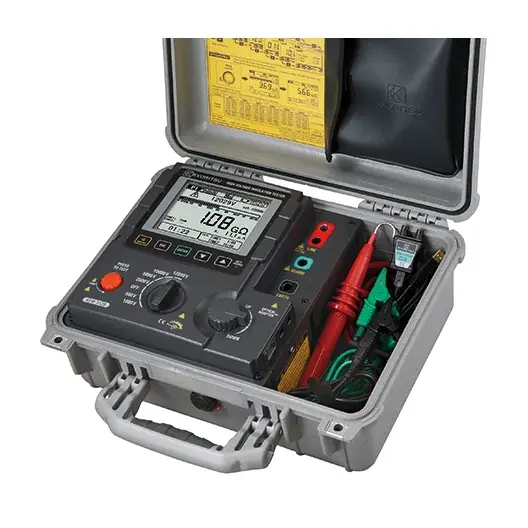

Kyoritsu KEW 3128 12kV 35TΩ Dijital Yüksek Gerilim İzolasyon Test Cihazı
- Ücretsiz Kargo
- 12 aya varan taksit
- 24 ay garanti
- Teknik destek
Kyoritsu KEW 3128 12kV 35TΩ Dijital Yüksek Gerilim İzolasyon Test Cihazı
Kyoritsu KEW 3128, 500 V'tan 12.000 V'a kadar altı test gerilimiyle 35 TΩ'a kadar izolasyon direnci ölçen, mikroişlemci kontrollü bir yüksek gerilim izolasyon test cihazıdır (megger). Kablolar, trafolar, motorlar, jeneratörler, yüksek gerilim kesicileri, izolatörler ve tesisatların izolasyon karakteristiğini analiz etmek için tasarlanmıştır. 12 kV test gerilimi, yalnızca 5/10 kV test gerilimi sunan cihazlara göre yüksek gerilim makinelerinin testinde daha fazla esneklik sağlar; 5 mA'e kadar kısa devre akımı kapasitif yüklerde şarj süresini kısaltır.
PI, DAR, DD ve SV teşhis testleri, kaçak akım ve kapasitans ölçümü, 5,7 inç grafik ekranda direnç ve kaçak akımın zamana göre grafiği, yaklaşık 43.000 veri kapasiteli hafıza ve USB üzerinden bilgisayar bağlantısı tek cihazda birleşir. Dahili şarjlı akü veya AC şebekeyle çalışır, kapağı kapalıyken IP64 korumalıdır ve IEC 61010-1 CAT IV 600 V güvenlik kategorisine sahiptir. İnovasyonTest, Kyoritsu yetkili satıcısı olarak Kyoritsu KEW 3128 modelini orijinal, faturalı ve 24 ay garantili olarak sunar.
KEW 3128 Öne Çıkan Özellikler
- 6 test gerilimi: 500 / 1000 / 2500 / 5000 / 10.000 / 12.000 V; her kademede test gerilimi ince ayarı (5–100 V adımlarla)
- 35 TΩ'a kadar izolasyon direnci ölçümü
- 5 mA'e kadar kısa devre akımı
- Teşhis testleri: PI, DAR, DD, SV; kaçak akım ve kapasitans ölçümü
- 5,7 inç (320 × 240 nokta) grafik ekran: izolasyon direnci ve kaçak akımın zamana göre grafiği, bargraf ve arka aydınlatma
- Dahili hafıza: 32 dosyada yaklaşık 43.000 veri; 1 s örneklemeyle 90 dakikaya kadar kayıt, ekran görüntüsünü BMP olarak kaydetme
- Okuması zor, dalgalı ölçümler için üç farklı filtre
- Çift güç kaynağı: şarjlı akü ve AC şebeke (100–240 V); dahili şarj cihazı aynı anda şarj eder ve cihazı besler
- Test sonrası otomatik deşarj ve deşarj gerilimi izleme; canlı devre uyarısı ekran mesajı ve sesli ikazla
- KEW Windows yazılımı ve 8212-USB adaptörüyle bilgisayara aktarım, gerçek zamanlı izleme ve bilgisayardan ayar
Kullanım Alanları
- Orta ve yüksek gerilim kablolarında izolasyon direnci ve teşhis testleri
- Yüksek gerilim motorları ve jeneratörlerde PI, DAR, DD ve SV ile izolasyon durum değerlendirmesi
- Trafo, yüksek gerilim kesici ve izolatörlerin bakım testleri
- Enerji santralleri ve şalt sahalarında kestirimci bakım
Kutu İçeriği
- Kyoritsu KEW 3128 dijital yüksek gerilim izolasyon test cihazı (sert çantasıyla birlikte)
- 7226A hat probu
- 7227A krokodil klipsli hat probu
- 7224A toprak kablosu
- 7225A koruma (guard) kablosu
- 8029 uzatma probu
- 7170 güç kablosu (EU) veya 7240 güç kablosu (UK)
- 8212-USB USB adaptörü
- Kullanım kılavuzu
- Kalibrasyon sertifikası
Opsiyonel aksesuar: 7254 krokodil klipsli uzun hat probu. Bilgisayar yazılımı (KEW Windows) Kyoritsu'nun web sitesinden indirilir.
KEW 3128 Ölçüm Aralıkları ve Doğruluk
| Test gerilimi | En yüksek değer | ±(%5 okuma + 3 dijit) | ±%20 okuma |
|---|---|---|---|
| 500 V | 500 GΩ | 400 kΩ–50 GΩ | 50,1–500 GΩ |
| 1000 V | 1 TΩ | 800 kΩ–100 GΩ | 101 GΩ–1 TΩ |
| 2500 V | 2,5 TΩ | 2 MΩ–250 GΩ | 251 GΩ–2,5 TΩ |
| 5000 V | 5 TΩ | 4 MΩ–500 GΩ | 501 GΩ–5 TΩ |
| 10.000 V | 35 TΩ | 8 MΩ–1 TΩ | 1,01–10 TΩ (10,1–35 TΩ yalnızca gösterilir) |
| 12.000 V | 35 TΩ | 8 MΩ–1 TΩ | 1,01–10 TΩ (10,1–35 TΩ yalnızca gösterilir) |
250 V ve altındaki ayarlarda doğruluk garanti edilmez.
Her kademede test gerilimi ince ayarlanabilir: 500 V kademesinde 50–600 V (5 V adım), 1000 V'ta 610–1200 V (10 V adım), 2500 V'ta 1225–3000 V (25 V adım), 5000 V'ta 3050–6000 V (50 V adım), 10 kV ve 12 kV'ta 6100–12.000 V (100 V adım). Çıkış doğruluğu 500 V'ta %0…+%20, 1000–5000 V'ta %0…+%10, 10/12 kV'ta ±%5'tir.
| Fonksiyon | Aralık | Doğruluk |
|---|---|---|
| Çıkış gerilimi monitörü | – | ±%10 ±20 V |
| Gerilim ölçümü | DC ±30–±600 V, AC 30–600 V (50/60 Hz) | ±(%2 okuma + 3 dijit) |
| Frekans ölçümü | 45–65 Hz | ±0,2 Hz |
| Akım (kaçak akım) ölçümü | 5,0 nA–2,40 mA (izolasyon direncine bağlı) | – |
| Kapasitans ölçümü | 5,0 nF–50,0 µF (10/12 kV kademesinde 40,0 nF–1,00 µF) | ±(%5 okuma + 5 dijit) |
Değerler Kyoritsu teknik dokümanından alınmıştır.
Genel Özellikler
| Özellik | Değer |
|---|---|
| Güvenlik standardı | IEC 61010-1 CAT IV 600 V, kirlilik derecesi 2; IEC 61010-2-034; IEC 61010-031; IEC 61326 |
| Koruma sınıfı | IP64 (IEC 60529, kapak kapalıyken) |
| Güç kaynağı | Şarj edilebilir 12 V kurşun asit akü (yaklaşık 8 saat şarj); AC 100–240 V, 45–65 Hz |
| Sürekli ölçüm süresi | Yaklaşık 4 saat (12.000 V kademesinde 100 MΩ yükte) |
| Ekran | 5,7 inç, 320 × 240 nokta, monokrom grafik LCD |
| Çalışma sıcaklığı | −10…50 °C (harici besleme), 0…40 °C (akü ile); %85 bağıl nem altı, yoğuşmasız |
| Boyutlar | 330 × 410 × 180 mm (cihaz ve sert çanta) |
| Ağırlık | Yaklaşık 9 kg (akü dahil, cihaz ve sert çanta) |
KEW 3128 Hakkında: Teşhis Testleri
- PI (polarizasyon indeksi): İyi bir izolasyonda direnç test süresince yavaşça artar. Direnç genellikle 1. ve 10. dakikada ölçülür (farklı süreler ayarlanabilir), sonraki değer öncekine bölünür. Nemden etkilenir, sıcaklık düzeltmesi gerektirmez.
- DAR (dielektrik absorpsiyon oranı): PI'ye benzer, ancak genellikle 30. saniye ile 1. dakika arasındaki oran alınır. Yeni ekipmanda bile PI 2 veya altında çıkıyorsa DAR için en az 1,25 değeri aranır.
- DD (dielektrik deşarj): Test gerilimi kaldırıldıktan 1 dakika sonra deşarj akımı ve kapasitans ölçülerek çok katmanlı izolasyonlardaki bozulma ve boşluklar değerlendirilir.
- SV (kademeli gerilim): İdeal bir izolasyon tüm gerilimlerde aynı değeri verir. Test gerilimi belirli adımlarla 5 kez artırılır; yüksek gerilimde direncin düşmesi izolasyonda bozulmaya işaret eder.
Kyoritsu'nun değerlendirme ölçütlerine göre PI (polarizasyon indeksi) için 4,0 ve üzeri çok iyi, 4,0–2,0 iyi, 2,0–1,0 uyarı, 1,0 ve altı kötü; DAR (dielektrik absorpsiyon oranı) için 1,4 ve üzeri çok iyi, 1,25–1,0 iyi, 1,0 ve altı kötü; DD (dielektrik deşarj) için 2,0 ve altı iyi, 2,0–4,0 uyarı, 4,0–7,0 zayıf, 7,0 ve üzeri çok zayıf kabul edilir.
Kayıtlı veriler 8212-USB adaptörü ve KEW Windows yazılımıyla bilgisayara aktarılır; yazılım gerçek zamanlı veri izleme, kayıtlı verilerin analizi ve cihazın bilgisayardan ayarlanmasına da olanak verir.
KEW 3128 ile Benzer Kyoritsu Modeller
| Özellik | KEW 3025B | KEW 3125B | KEW 3127 | KEW 3128 |
|---|---|---|---|---|
| Test gerilimleri | 250 / 500 / 1000 / 2500 V | 250 / 500 / 1000 / 2500 / 5000 V | 250 / 500 / 1000 / 2500 / 5000 V | 500 / 1000 / 2500 / 5000 / 10.000 / 12.000 V |
| En yüksek ölçüm | 100 GΩ | 1 TΩ | 10 TΩ | 35 TΩ |
| Kısa devre akımı | 1,5 mA | 1,5 mA | 5 mA | 5 mA |
| SV / DD | Yok | Yok | Var (+ Ramp) | Var |
| Kapasitans ölçümü | Yok | Yok | Var | Var |
| Hafıza / iletişim | Yok | Yok | Var | Var |
| Güç kaynağı | 8 × LR14 pil | 8 × LR14 pil | Şarjlı kurşun asit akü (12 V) | Şarjlı kurşun asit akü (12 V) + AC şebeke |
| Ölçüm kategorisi | CAT IV 300 V / CAT III 600 V | CAT IV 300 V / CAT III 600 V | CAT IV 600 V | CAT IV 600 V |
5 kV test gerilimi ve 10 TΩ ölçüm yeterliyse daha kompakt ve hafif Kyoritsu KEW 3127 5kV 10TΩ Bluetooth'lu Dijital İzolasyon Test Cihazı tercih edilebilir. 10 kV ve üzeri test gerilimi, 35 TΩ ölçüm, grafik ekran ve uzun süreli kayıt gereken yüksek gerilim makinelerinde 3128 uygundur. Yalnızca analog göstergeyle 10 kV test yeterliyse Kyoritsu KEW 3123A alternatiftir.
Karşılaştırılan modeller: Kyoritsu KEW 3025B 2500V 100GΩ Dijital Yüksek Gerilim İzolasyon Test Cihazı, Kyoritsu KEW 3125B 5kV 1TΩ Dijital Yüksek Gerilim İzolasyon Test Cihazı, Kyoritsu KEW 3127 5kV 10TΩ Bluetooth'lu Dijital İzolasyon Test Cihazı
Kyoritsu KEW 3128 12kV 35TΩ Dijital Yüksek Gerilim İzolasyon Test Cihazı Fiyatı ve Satın Alma
Güncel Kyoritsu KEW 3128 12kV 35TΩ Dijital Yüksek Gerilim İzolasyon Test Cihazı fiyatı, stok durumu ve taksit seçenekleri bu sayfada yer alır. İnovasyonTest, Kyoritsu yetkili satıcısı olarak ürünü orijinal, faturalı ve 24 ay garantiyle sunar; kredi kartına 12 aya varan taksit ve havale ile ödemelerde ek indirim fırsatı sunulur. Kurumsal alımlar, birden fazla cihaz veya proje fiyatı için teklif formunu kullanabilirsiniz.
İlgili Ürünler ve Kategoriler
- Kyoritsu KEW 3127 5kV 10TΩ Bluetooth'lu Dijital İzolasyon Test Cihazı
- Kyoritsu KEW 3125B 5kV 1TΩ Dijital Yüksek Gerilim İzolasyon Test Cihazı
- Kyoritsu KEW 3552BT 1000V Bluetooth'lu Dijital İzolasyon Test Cihazı
- İzolasyon Test Cihazları
- Tüm Kyoritsu ürünleri
İnovasyonTest'ten Satın Almanın Avantajları
- Kyoritsu yetkili satıcısı güvencesiyle orijinal ürün ve 24 ay garanti
- Stoktaki ürünlerde aynı gün kargo; 5.000 TL üzeri siparişlerde ücretsiz kargo
- Kredi kartına 12 aya varan taksit, havale ile ek indirim fırsatı
- Talep halinde TÜRKAK akrediteli kalibrasyon sertifikası (ek ücretli) ve periyodik kalibrasyon hizmeti
- Satış sonrası teknik destek: hafta içi 09:00–17:00, WhatsApp hattımız ve e-posta üzerinden (iletişim bilgileri)
- Toplu alım ve proje fiyatı için kurumsal teklif isteyin
Sık Sorulan Sorular
Kyoritsu KEW 3128 ile KEW 3127 arasındaki fark nedir?
KEW 3127 en fazla 5000 V test gerilimiyle 10 TΩ'a kadar ölçer, yaklaşık 4 kg'dır ve akü ile çalışır. KEW 3128 ise 10.000 V ve 12.000 V kademeleriyle 35 TΩ'a kadar ölçer, 5,7 inç grafik ekrana sahiptir ve akü ya da AC şebekeyle çalışır; çanta dahil ağırlığı yaklaşık 9 kg'dır.
KEW 3128 kaç TΩ'a kadar ölçer?
10.000 V ve 12.000 V kademelerinde 35 TΩ'a kadar değer gösterir. Doğruluk 8 MΩ–1 TΩ aralığında ±(%5 okuma + 3 dijit), 1,01–10 TΩ aralığında ±%20 okumadır; 10,1–35 TΩ değerleri gösterilir ancak doğruluk garanti edilmez.
KEW 3128 neyle çalışır?
Şarj edilebilir 12 V kurşun asit aküyle veya 100–240 V AC şebekeyle çalışır. Dahili şarj cihazı aküyü şarj ederken cihazı da besler; akü ile 12.000 V kademesinde 100 MΩ yükte yaklaşık 4 saat sürekli ölçüm yapılabilir.
KEW 3128 hafızası ne kadar?
Dahili hafıza 32 dosyada yaklaşık 43.000 veri saklar; 1 saniye örneklemeyle 90 dakikaya kadar kayıt yapılabilir ve ekran görüntüleri BMP olarak kaydedilebilir.
KEW 3128 kutusundan neler çıkar?
7226A hat probu, 7227A krokodil klipsli hat probu, 7224A toprak ve 7225A koruma kabloları, 8029 uzatma probu, güç kablosu (7170 EU veya 7240 UK), 8212-USB adaptörü, sert çanta, kullanım kılavuzu ve kalibrasyon sertifikası.
Kyoritsu KEW 3128 12kV 35TΩ Dijital Yüksek Gerilim İzolasyon Test Cihazı Türkiye'de nereden alınır?
İnovasyonTest, Kyoritsu yetkili satıcısıdır. Kyoritsu KEW 3128 12kV 35TΩ Dijital Yüksek Gerilim İzolasyon Test Cihazı ürününü orijinal, faturalı ve 24 ay garantili olarak inovasyontest.com üzerinden alabilirsiniz; stoktaki ürünler aynı gün kargoya verilir.
| Kyoritsu KEW 3128 12kV 35TΩ Dijital Yüksek Gerilim İzolasyon Test Cihazı Teknik Özellikler | |
|---|---|
| Marka | Kyoritsu |
| Model | KEW 3128 |
| Garanti | 24 ay (Kyoritsu yetkili satıcısı İnovasyonTest güvencesi) |
| Ürün tipi | Dijital yüksek gerilim izolasyon test cihazı (megger) |
| Test gerilimleri | 500 / 1000 / 2500 / 5000 / 10.000 / 12.000 V (ince ayarlı) |
| En yüksek ölçüm | 35 TΩ (10/12 kV) |
| İzolasyon doğruluğu | ±(%5 okuma + 3 dijit); üst aralıklarda ±%20 okuma |
| Kısa devre akımı | En fazla 5,0 mA |
| Teşhis testleri | PI, DAR, DD, SV |
| Diğer ölçümler | Kaçak akım 5,0 nA–2,40 mA; kapasitans 5,0 nF–50,0 µF; gerilim AC/DC 30–600 V; frekans 45–65 Hz |
| Ekran | 5,7 inç, 320 × 240 nokta grafik LCD, bargraf, arka aydınlatma |
| Hafıza | Yaklaşık 43.000 veri, 32 dosya |
| İletişim | 8212-USB adaptörü, KEW Windows yazılımı |
| Güvenlik standardı | IEC 61010-1 CAT IV 600 V; IEC 61010-2-034; IEC 61010-031; IEC 61326 |
| Koruma sınıfı | IP64 (kapak kapalı) |
| Güç kaynağı | Şarj edilebilir 12 V kurşun asit akü; AC 100–240 V |
| Boyutlar | 330 × 410 × 180 mm (cihaz ve sert çanta) |
| Ağırlık | Yaklaşık 9 kg |
| Kutu içeriği | 7226A, 7227A hat probları, 7224A, 7225A kablolar, 8029 uzatma probu, güç kablosu, 8212-USB, kılavuz, kalibrasyon sertifikası |
| Opsiyonel aksesuar | 7254 uzun hat probu (krokodil klipsli) |
Teknik değerler üretici Kyoritsu'nun yayımladığı ürün verilerinden alınmıştır.
