Kyoritsu KEW 3132A 1000V Analog İzolasyon ve Süreklilik Test Cihazı
- Ücretsiz Kargo
- 12 aya varan taksit
- 24 ay garanti
- Teknik destek
Kyoritsu KEW 3132A 1000V Analog İzolasyon ve Süreklilik Test Cihazı
Kyoritsu KEW 3132A, analog skalalı, kompakt ve kullanımı kolay bir izolasyon ve süreklilik test cihazıdır (meger). 250 V, 500 V ve 1000 V test gerilimleriyle sırasıyla 100 MΩ, 200 MΩ ve 400 MΩ'a kadar izolasyon direnci ölçer; 3 Ω süreklilik ve 500 Ω direnç kademesi ile en az 210 mA akımla süreklilik testi yapar, 600 V'a kadar AC gerilimi doğrusal ve kolay okunan skalasında gösterir. İbrenin hareketinden izolasyonun davranışını takip etmeyi seven tesisat ustaları ve bakım ekipleri için pratik bir seçenektir.
IP54 toz ve su damlasına dayanıklı yapısı ve darbelere dayanıklı yeni gövde malzemesiyle zorlu saha koşullarına uygundur; IEC 61010-1 ve IEC 61557 güvenlik standartlarına göre tasarlanmıştır. İnovasyonTest, Kyoritsu yetkili satıcısı olarak Kyoritsu KEW 3132A modelini orijinal, faturalı ve 24 ay garantili olarak sunar.
KEW 3132A Öne Çıkan Özellikler
- 250 / 500 / 1000 V üç izolasyon test kademesi; 100 / 200 / 400 MΩ skala
- Minimum dirençte 1 mA anma test akımı (IEC 61557)
- Süreklilik testinde en az 210 mA ölçüm akımı; 3 Ω süreklilik ve 500 Ω direnç kademesi
- Doğrusal ve kolay okunan skalaya sahip 0–600 V AC voltmetre
- Test sonrası devrede biriken yükün otomatik deşarjı
- Canlı devre uyarısı: buzzer ve neon lamba
- IP54 toz ve su damlası korumalı, darbeye dayanıklı küçük ve hafif gövde (yaklaşık 560 g)
- Ohm sıfır ayar düğmesi, ibre sıfır ayarı ve pil kontrol konumu
- 6 adet AA (R6P) kuru pille çalışma
Kullanım Alanları
- Bina ve konut tesisatlarında izolasyon direnci kontrolü
- Pano, kablo ve motor bağlantılarında periyodik izolasyon ölçümü
- Topraklama ve koruma iletkenlerinde süreklilik testi
- Toz ve nemin bulunduğu şantiye ve sanayi ortamlarında saha ölçümleri
- Ölçüm öncesi devrede AC gerilim kontrolü
Kutu İçeriği
- Kyoritsu KEW 3132A analog izolasyon ve süreklilik test cihazı
- 7122 test kabloları (krokodil klips uçlu)
- Test kabloları için kese
- 2 adet 8923 yedek sigorta (F500mA/600V)
- 6 adet R6P (AA) pil
- Omuz askısı
- Kullanım kılavuzu
KEW 3132A Ölçüm Aralıkları ve Doğruluk
| Fonksiyon | Aralık (orta skala değeri) | Doğruluk / Değer |
|---|---|---|
| İzolasyon 250 V | 100 MΩ (1 MΩ) | 0,1–10 MΩ aralığında gösterilen değerin ±%5'i |
| İzolasyon 500 V | 200 MΩ (2 MΩ) | 0,2–20 MΩ aralığında gösterilen değerin ±%5'i |
| İzolasyon 1000 V | 400 MΩ (4 MΩ) | 0,4–40 MΩ aralığında gösterilen değerin ±%5'i |
| İzolasyon açık devre gerilimi | Anma test gerilimi | +%20 / −%0 |
| İzolasyon anma akımı / kısa devre akımı | – | En az 1 mA DC / yaklaşık 1,3 mA DC |
| Süreklilik | 3 Ω (1,5 Ω) / 500 Ω (20 Ω) | Skala uzunluğunun ±%3'ü |
| Süreklilik açık devre gerilimi / ölçüm akımı | – | Yaklaşık 4,1 V DC / en az 210 mA DC |
| AC gerilim | 0–600 V AC | Skala uzunluğunun ±%5'i |
Değerler Kyoritsu teknik dokümanından alınmıştır.
Genel Özellikler
| Özellik | Değer |
|---|---|
| Güvenlik standardı | IEC 61010-1 CAT III 300 V, kirlilik derecesi 2; IEC 61010-2-031; IEC 61557-1/2/4 |
| Koruma sınıfı | IP54 (IEC 60529) |
| EMC standardı | IEC 61326-1 |
| Dayanım gerilimi | 3700 V AC, 1 dakika |
| Güç kaynağı | 6 × R6P (AA) 1,5 V pil |
| Boyutlar | 106 × 160 × 72 mm |
| Ağırlık | Yaklaşık 560 g |
KEW 3132A Hakkında: Neden İzolasyon Testi?

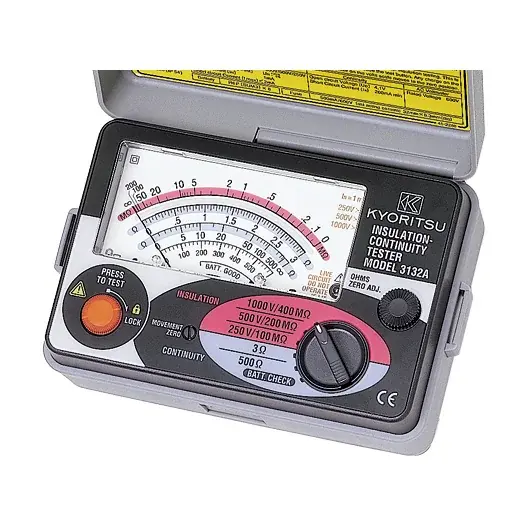

Ön paneldeki kademe seçici ile 1000 V/400 MΩ, 500 V/200 MΩ, 250 V/100 MΩ, 3 Ω, 500 Ω ve pil kontrol konumları seçilir. İzolasyon skalası, süreklilik skalası ve AC gerilim skalası aynı skala plakası üzerindedir; ibre sıfır ayarı ve ohm sıfır ayar düğmesiyle ölçüm öncesi kalibrasyon kolayca yapılır. Devrede gerilim varsa canlı devre lambası ve sesli uyarı kullanıcıyı ikaz eder.
Kyoritsu'nun teknik dokümanında da vurgulandığı gibi, izolasyon direnci cihazın normal çalışma geriliminden daha yüksek bir test gerilimiyle kontrol edilmelidir; çünkü izolasyon direnci yüksek gerilimde düşük gerilime göre daha düşük çıkar. Düşük izolasyon direnci kaçak akıma, enerji kaybına, kısa devre kaynaklı yangın riskine ve elektrik çarpmasına yol açabilir. Yabancı madde, aşınma veya mekanik hasar izolasyonu zamanla zayıflattığı için periyodik ölçüm ve kayıt tutmak olası arızaları önceden fark etmeyi sağlar.
| Nominal devre gerilimi | Test gerilimi (V DC) | En düşük izolasyon direnci |
|---|---|---|
| SELV ve fonksiyonel çok düşük gerilim (güvenlik yalıtım trafosundan beslenen) | 250 | ≥ 0,25 MΩ |
| 500 V'a kadar (yukarıdaki durum hariç) | 500 | ≥ 0,5 MΩ |
| 500 V üzeri | 1000 | ≥ 1,0 MΩ |
IEC 60364-6-61 Tablo 61A'ya göre en düşük izolasyon direnci değerleri; Kyoritsu teknik dokümanından alınmıştır.
KEW 3132A ile Benzer Kyoritsu Modeller
| Özellik | KEW 3005A | KEW 3007A | KEW 3132A |
|---|---|---|---|
| Gösterge | Dijital LCD + bargraf | Dijital LCD + bargraf | Analog skala |
| İzolasyon test gerilimleri | 250 / 500 / 1000 V | 250 / 500 / 1000 V | 250 / 500 / 1000 V |
| İzolasyon ölçüm aralıkları | 20 / 200 / 2000 MΩ | 20 / 200 / 2000 MΩ | 100 / 200 / 400 MΩ |
| Süreklilik | 20 / 200 / 2000 Ω, en az 200 mA | 20 / 200 / 2000 Ω, en az 200 mA | 3 Ω / 500 Ω, en az 210 mA |
| AC gerilim | 0–600 V | 0–600 V | 0–600 V |
| Otomatik kablo direnci sıfırlama (Auto Null) | Var | Var | Yok (ohm sıfır ayar düğmesi) |
| Trac-Lok pil tasarruf modu | Yok | Var | Yok |
| Ekran aydınlatma | Yok | Var | Yok |
| Pil / ağırlık | 8 × AA / ~900 g | 8 × AA / ~900 g | 6 × AA / ~560 g |
| Koruma sınıfı | IP54 | IP54 | IP54 |
İbreli gösterge ve hafif gövde istiyorsanız 3132A; ölçüm değerini doğrudan rakamla okumak, 2000 MΩ'a kadar ölçmek ve test kablosu direncini otomatik düşmek istiyorsanız dijital 3005A veya aydınlatmalı 3007A tercih edilebilir. 50–1000 V arası 6 test gerilimi, PI/DAR ve hafıza gerekiyorsa Kyoritsu KEW 3551 1000V 6 Kademeli Dijital İzolasyon Test Cihazı ve Kyoritsu KEW 3552 1000V Hafızalı Dijital İzolasyon Test Cihazı modellerine bakabilirsiniz.
Karşılaştırılan modeller: Kyoritsu KEW 3005A 1000V Dijital İzolasyon ve Süreklilik Test Cihazı, Kyoritsu KEW 3007A 1000V Aydınlatmalı Dijital İzolasyon ve Süreklilik Test Cihazı
Kyoritsu KEW 3132A 1000V Analog İzolasyon ve Süreklilik Test Cihazı Fiyatı ve Satın Alma
Güncel Kyoritsu KEW 3132A 1000V Analog İzolasyon ve Süreklilik Test Cihazı fiyatı, stok durumu ve taksit seçenekleri bu sayfada yer alır. İnovasyonTest, Kyoritsu yetkili satıcısı olarak ürünü orijinal, faturalı ve 24 ay garantiyle sunar; kredi kartına 12 aya varan taksit ve havale ile ödemelerde ek indirim fırsatı sunulur. Kurumsal alımlar, birden fazla cihaz veya proje fiyatı için teklif formunu kullanabilirsiniz.
İlgili Ürünler ve Kategoriler
- Kyoritsu KEW 3005A 1000V Dijital İzolasyon ve Süreklilik Test Cihazı
- Kyoritsu KEW 3551 1000V 6 Kademeli Dijital İzolasyon Test Cihazı
- Kyoritsu KEW 3552 1000V Hafızalı Dijital İzolasyon Test Cihazı
- İzolasyon Test Cihazları
- Tüm Kyoritsu ürünleri
İnovasyonTest'ten Satın Almanın Avantajları
- Kyoritsu yetkili satıcısı güvencesiyle orijinal ürün ve 24 ay garanti
- Stoktaki ürünlerde aynı gün kargo; 5.000 TL üzeri siparişlerde ücretsiz kargo
- Kredi kartına 12 aya varan taksit, havale ile ek indirim fırsatı
- Talep halinde TÜRKAK akrediteli kalibrasyon sertifikası (ek ücretli) ve periyodik kalibrasyon hizmeti
- Satış sonrası teknik destek: hafta içi 09:00–17:00, WhatsApp hattımız ve e-posta üzerinden (iletişim bilgileri)
- Toplu alım ve proje fiyatı için kurumsal teklif isteyin
Sık Sorulan Sorular
Kyoritsu KEW 3132A analog mı dijital mi?
KEW 3132A analog (ibreli) bir izolasyon ve süreklilik test cihazıdır. Dijital göstergeli alternatifleri KEW 3005A ve ekran aydınlatmalı KEW 3007A'dır.
KEW 3132A kaç MΩ'a kadar ölçer?
250 V'ta 100 MΩ, 500 V'ta 200 MΩ ve 1000 V'ta 400 MΩ skala sonuna kadar ölçer. Doğruluk garantili aralıklar 0,1–10 MΩ, 0,2–20 MΩ ve 0,4–40 MΩ'dur (gösterilen değerin ±%5'i).
KEW 3132A hangi pille çalışır?
6 adet R6P (AA) 1,5 V kuru pille çalışır; piller kutu içeriğinde yer alır.
KEW 3132A AC gerilim ölçer mi?
Evet. 0–600 V AC gerilimi doğrusal skalasında gösterir; doğruluk skala uzunluğunun ±%5'idir.
Kyoritsu KEW 3132A için kalibrasyon sertifikası alınabilir mi?
Evet. Talep halinde cihaz TÜRKAK akrediteli kalibrasyon sertifikasıyla (ek ücretli) gönderilebilir; İnovasyonTest periyodik kalibrasyon hizmeti de sunar.
Kyoritsu KEW 3132A 1000V Analog İzolasyon ve Süreklilik Test Cihazı Türkiye'de nereden alınır?
İnovasyonTest, Kyoritsu yetkili satıcısıdır. Kyoritsu KEW 3132A 1000V Analog İzolasyon ve Süreklilik Test Cihazı ürününü orijinal, faturalı ve 24 ay garantili olarak inovasyontest.com üzerinden alabilirsiniz; stoktaki ürünler aynı gün kargoya verilir.
| Kyoritsu KEW 3132A 1000V Analog İzolasyon ve Süreklilik Test Cihazı Teknik Özellikler | |
|---|---|
| Marka | Kyoritsu |
| Model | KEW 3132A |
| Garanti | 24 ay (Kyoritsu yetkili satıcısı İnovasyonTest güvencesi) |
| Ürün tipi | Analog izolasyon ve süreklilik test cihazı (meger) |
| İzolasyon test gerilimleri | 250 / 500 / 1000 V |
| İzolasyon ölçüm aralıkları | 100 / 200 / 400 MΩ (orta skala 1 / 2 / 4 MΩ) |
| İzolasyon doğruluğu | Gösterilen değerin ±%5'i (0,1–10 / 0,2–20 / 0,4–40 MΩ) |
| Kısa devre akımı | Yaklaşık 1,3 mA DC |
| Süreklilik | 3 Ω / 500 Ω, en az 210 mA DC, skala uzunluğunun ±%3'ü |
| AC gerilim | 0–600 V AC, skala uzunluğunun ±%5'i |
| Güvenlik standardı | IEC 61010-1 CAT III 300 V; IEC 61010-2-031; IEC 61557-1/2/4 |
| Koruma sınıfı | IP54 |
| Dayanım gerilimi | 3700 V AC, 1 dakika |
| Güç kaynağı | 6 × R6P (AA) 1,5 V |
| Boyutlar | 106 × 160 × 72 mm |
| Ağırlık | Yaklaşık 560 g |
| Kutu içeriği | 7122 test kabloları, kese, 2 × 8923 sigorta, 6 × AA pil, omuz askısı, kullanım kılavuzu |
Teknik değerler üretici Kyoritsu'nun yayımladığı ürün verilerinden alınmıştır.
