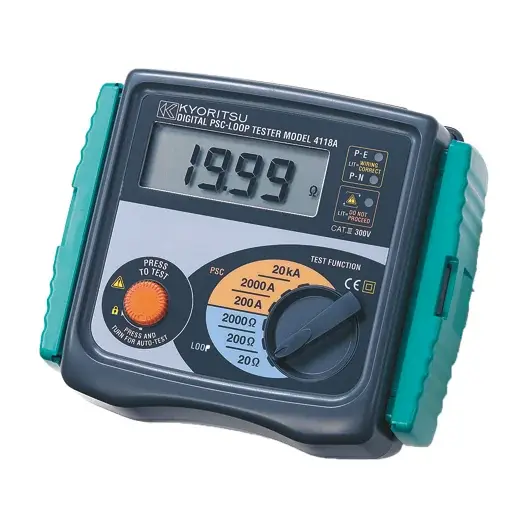

Kyoritsu KEW 4118A 2000Ω Loop Empedans ve PSC Test Cihazı
Kyoritsu KEW 4118A, 230 V tesisatlarda hata döngüsü (loop) empedansını ve beklenen kısa devre akımını (PSC) ölçen bir loop empedans test cihazıdır. 20 Ω, 200 Ω ve 2000 Ω loop kademeleriyle ±(%2 okuma + 4 dijit) doğruluk sunar; PSC ölçümünü 200 A, 2000 A ve 20 kA kademelerinde yapar. Test öncesinde şebeke gerilimini gösterir, prize takıldığında ışıklı göstergeleriyle bağlantının doğru olup olmadığını bildirir.
Fişli test kablosuyla prizlerde, 7121 dağıtım panosu test kablolarıyla panolarda ölçüm yapılabilir; test tuşu sürekli işlem için kilitlenebilir. İnovasyonTest, Kyoritsu yetkili satıcısı olarak KEW 4118A'yı orijinal, faturalı ve 24 ay garantili sunar.
KEW 4118A Loop/PSC Test Cihazı Öne Çıkan Özellikler
- Loop empedans ölçümü: 20 / 200 / 2000 Ω, ±(%2 okuma + 4 dijit)
- PSC (beklenen kısa devre akımı) ölçümü: 200 A / 2000 A / 20 kA
- 2000 Ω kademesinde 15 mA test akımıyla loop ölçümü
- Testten önce şebeke geriliminin gösterilmesi (110–260 V, ±(%2 okuma + 4 dijit))
- Tesisat bağlantısının doğru olup olmadığını gösteren ışıklı göstergeler
- Sürekli işlem için kilitlenebilir test tuşu
- IEC 61010-1 CAT III 300 V, IEC 61557-1, -3 ve IP54 koruma
Kullanım Alanları
- Prizlerde faz-toprak loop empedansı kontrolü
- Dağıtım panolarında kısa devre akımı (PSC) ölçümü
- Sigorta ve MCB seçiminin hata akımına uygunluğunun kontrolü
- Yeni tesisatların teslim öncesi ve periyodik kontrolleri
- Konut, ofis ve ticari binalarda tek fazlı 230 V tesisat testleri
Kutu İçeriği
- Kyoritsu KEW 4118A loop/PSC test cihazı
- Plastik kalıplı fişli test kablosu
- 7121 dağıtım panosu test kabloları
- Test kabloları için kese
- Omuz askısı
- Kullanım kılavuzu
KEW 4118A Ölçüm Aralıkları ve Doğruluk
| Fonksiyon | Kademe | Test akımı / süresi | Doğruluk |
|---|---|---|---|
| Loop empedansı | 20 Ω | 25 A / 20 ms | ±(%2 okuma + 4 dijit) |
| Loop empedansı | 200 Ω | 2,3 A / 40 ms | ±(%2 okuma + 4 dijit) |
| Loop empedansı | 2000 Ω | 15 mA / 280 ms | ±(%2 okuma + 4 dijit) |
| PSC | 200 A | 2,3 A / 40 ms | Loop empedansı doğruluğuna bağlı |
| PSC | 2000 A | 25 A / 20 ms | Loop empedansı doğruluğuna bağlı |
| PSC | 20 kA | 25 A / 20 ms | Loop empedansı doğruluğuna bağlı |
| Gerilim | 110 – 260 V | – | ±(%2 okuma + 4 dijit) |
Değerler Kyoritsu ürün teknik verilerinden alınmıştır.
Genel Özellikler
| Özellik | Değer |
|---|---|
| Çalışma gerilimi | 230 V +%10 / -%15 (195 – 253 V), 50 Hz |
| Güvenlik standardı | IEC 61010-1 CAT III 300 V; IEC 61010-2-031, kirlilik derecesi 2 |
| Ölçüm standardı | IEC 61557-1, -3 |
| Koruma sınıfı | IEC 60529 IP54 |
| Boyutlar | 185 × 167 × 89 mm |
| Ağırlık | Yaklaşık 750 g |
KEW 4118A Nasıl Kullanılır?
- Fişli test kablosunu cihaza takıp test edilecek prize bağlayın; panoda ölçüm yapılacaksa 7121 dağıtım panosu test kablolarını kullanın.
- Ekranda gösterilen şebeke gerilimini kontrol edin.
- Işıklı göstergelerden bağlantının doğru olduğunu doğrulayın. Topraklaması olmayan prizde veya hatalı bağlantıda göstergeler farklı yanar; doğru bağlantı görülmeden teste başlamayın.
- Loop kademesinde test tuşuna basarak faz-toprak döngü empedansını, PSC kademesinde ise beklenen kısa devre akımını okuyun.
- Ölçülen değeri, devredeki sigorta veya MCB için izin verilen en yüksek loop empedansıyla karşılaştırın.
KEW 4118A ile Benzer Kyoritsu Modeller
| Özellik | KEW 4118A | KEW 4140 |
|---|---|---|
| Loop empedans kademeleri | 20 / 200 / 2000 Ω | L-PE: 20 / 200 / 2000 Ω; L-N/L-L: 20 Ω |
| Loop doğruluğu | ±(%2 okuma + 4 dijit) | ±(%3 okuma + 4 dijit) (ATT kapalı); ±(%3 okuma + 6 dijit) (ATT açık) |
| PSC / PFC | PSC: 200 A / 2000 A / 20 kA | PFC (L-PE) ve PSC (L-N/L-L): 2000 A / 20 kA |
| RCD attırmadan loop testi (ATT) | Yok | Var (30 mA ve üzeri RCD'ler) |
| L-L (400 V) ölçümü | Yok | Var |
| Faz sırası | Yok | Var (50 – 500 V) |
| Çalışma gerilimi | 195 – 253 V, 50 Hz | 100 – 280 V (L-PE), 100 – 500 V (L-N/L-L), 45 – 65 Hz |
| Koruma sınıfı | IP54 | IP54 |
| Ağırlık | Yaklaşık 750 g | Yaklaşık 860 g |
Tek fazlı 230 V prizlerde loop ve PSC kontrolü için KEW 4118A pratik bir çözümdür. RCD korumalı devrelerde röleyi attırmadan loop testi (ATT), 400 V hatlar arası ölçüm, PFC, faz sırası ve çift ekran gerekiyorsa KEW 4140 tercih edilmelidir. Loop testiyle birlikte izolasyon, RCD ve süreklilik testlerini tek cihazda isteyenler Kyoritsu KEW 6516BT Çok Fonksiyonlu Tesisat Test Cihazı ürününü inceleyebilir.
Karşılaştırılan model: Kyoritsu KEW 4140 Loop Empedans ve PSC/PFC Test Cihazı (RCD Attırmayan ATT)
Kyoritsu KEW 4118A 2000Ω Loop Empedans ve PSC Test Cihazı Fiyatı ve Satın Alma
Güncel Kyoritsu KEW 4118A 2000Ω Loop Empedans ve PSC Test Cihazı fiyatı, stok durumu ve taksit seçenekleri bu sayfada yer alır. İnovasyonTest, Kyoritsu yetkili satıcısı olarak Kyoritsu KEW 4118A cihazını orijinal ve faturalı şekilde, 24 ay garantiyle sunar; kredi kartına 12 aya varan taksit ve havale ile ödemelerde ek indirim fırsatı vardır. Birden fazla cihaz, kalibrasyon sertifikalı teslimat veya proje bazlı alımlar için teklif formunu kullanabilirsiniz.
İlgili Ürünler ve Kategoriler
- Kyoritsu KEW 4140 Loop Empedans ve PSC/PFC Test Cihazı (RCD Attırmayan ATT)
- Kyoritsu KEW 6516BT Çok Fonksiyonlu Tesisat Test Cihazı
- Kyoritsu KEW 5406A RCD Test Cihazı
- Loop Empedans Test Cihazları
- Çok Fonksiyonlu Tesisat Test Cihazları
- Tüm Kyoritsu ürünleri
İnovasyonTest'ten Satın Almanın Avantajları
- Kyoritsu yetkili satıcısı güvencesiyle orijinal, faturalı ürün ve 24 ay garanti
- Stoktaki ürünlerde aynı gün kargo; 5.000 TL üzeri siparişlerde ücretsiz kargo
- Kredi kartına 12 aya varan taksit, havale ile ek indirim fırsatı
- Talep halinde TÜRKAK akrediteli kalibrasyon sertifikası (ek ücretli) ve periyodik kalibrasyon hizmeti
- Satış sonrası teknik destek: hafta içi 09:00–17:00, WhatsApp hattımız ve e-posta üzerinden (iletişim bilgileri)
- Toplu alım ve proje fiyatı için kurumsal teklif isteyin
Sık Sorulan Sorular
KEW 4118A ile KEW 4140 arasındaki fark nedir?
KEW 4118A tek fazlı 230 V tesisatlarda loop ve PSC ölçer. KEW 4140 ek olarak ATT ile RCD'yi attırmadan loop testi, 400 V hatlar arası PSC, PFC, faz sırası ve çift ekran sunar.
Kyoritsu KEW 4118A kaç kA ölçer?
PSC ölçümünde 200 A, 2000 A ve 20 kA kademeleri vardır.
KEW 4118A RCD'li devrede kullanılabilir mi?
2000 Ω kademesinde loop ölçümü 15 mA test akımıyla yapılır; 20 Ω ve 200 Ω kademelerinde ise 25 A ve 2,3 A test akımları kullanılır. RCD'yi attırmama özelliği (ATT) gerekiyorsa KEW 4140 tercih edilmelidir.
KEW 4118A kutusundan neler çıkar?
Cihazla birlikte fişli test kablosu, 7121 dağıtım panosu test kabloları, kablolar için kese, omuz askısı ve kullanım kılavuzu gelir.
KEW 4118A için kalibrasyon sertifikası alınabilir mi?
Evet. Talep halinde ek ücretle TÜRKAK akrediteli kalibrasyon sertifikası sağlanır; periyodik kalibrasyon hizmeti de verilir.
Kyoritsu KEW 4118A Türkiye'de nereden alınır?
İnovasyonTest, Kyoritsu yetkili satıcısıdır. Kyoritsu KEW 4118A'yı orijinal, faturalı ve 24 ay garantili olarak inovasyontest.com üzerinden alabilirsiniz.
| Kyoritsu KEW 4118A 2000Ω Loop Empedans ve PSC Test Cihazı Teknik Özellikler | |
|---|---|
| Marka | Kyoritsu |
| Model | KEW 4118A |
| Garanti | 24 ay (Kyoritsu yetkili satıcısı İnovasyonTest güvencesi) |
| Ürün tipi | Loop empedans ve PSC test cihazı |
| Loop empedansı | 20 / 200 / 2000 Ω; ±(%2 okuma + 4 dijit) |
| PSC | 200 A / 2000 A / 20 kA |
| Test akımı | 25 A (20 Ω), 2,3 A (200 Ω), 15 mA (2000 Ω) |
| Gerilim göstergesi | 110–260 V; ±(%2 okuma + 4 dijit) |
| Çalışma gerilimi | 230 V +%10 / -%15, 50 Hz |
| Güvenlik kategorisi | IEC 61010-1 CAT III 300 V; IEC 61557-1, -3 |
| Koruma sınıfı | IP54 |
| Boyutlar | 185 × 167 × 89 mm |
| Ağırlık | Yaklaşık 750 g |
| Kutu içeriği | Fişli test kablosu; 7121 pano test kabloları; kese; omuz askısı; kullanım kılavuzu |
Teknik değerler üretici Kyoritsu'nun yayımladığı ürün verilerinden alınmıştır.
